Beschreibung
Werksgeprüfte Interoperabilität mit 20 kW kontinuierlichem Speicherdurchsatz.

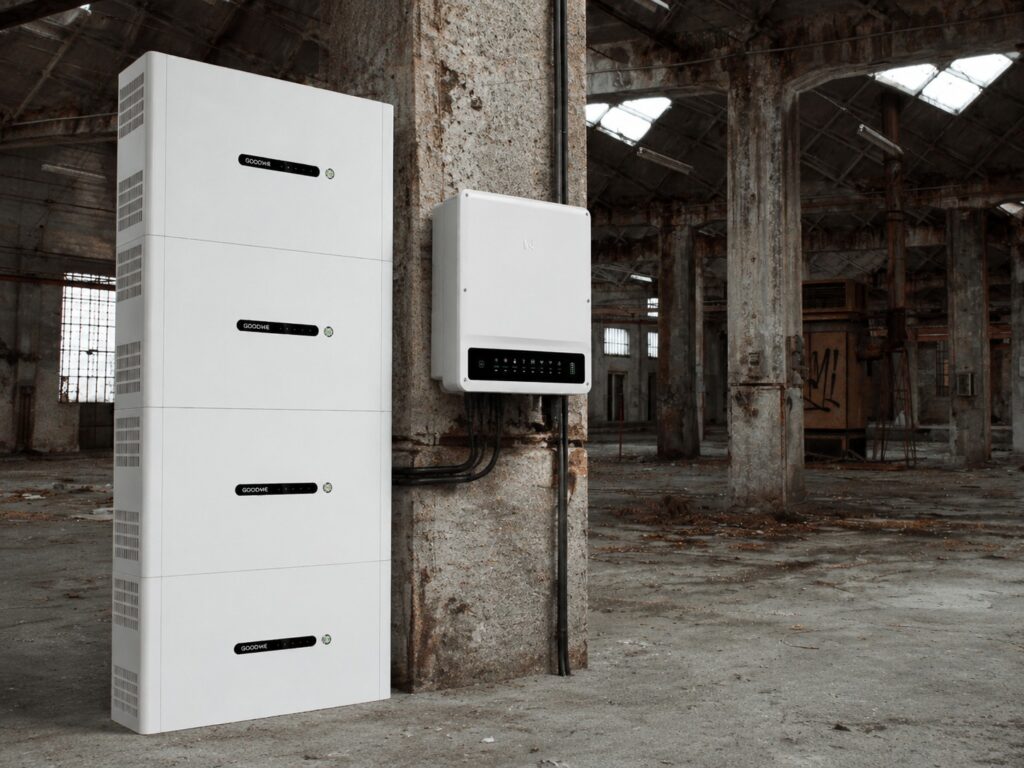

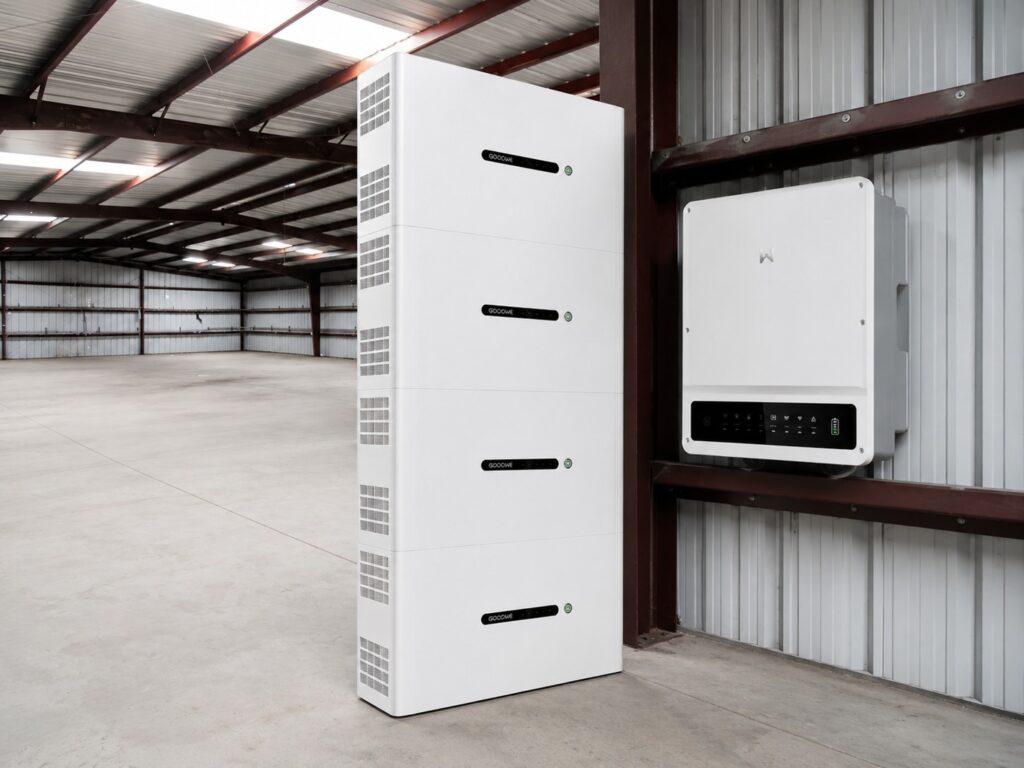

Das GoodWe Lynx D 20 kWh + GW20K-ET Kit ist ein vorkonfiguriertes gewerbliches Speicherpaket, das einen dreiphasigen Hybrid-Wechselrichter mit 20 kW und 20 kWh dezentraler Hochvolt-Batteriespeicherung kombiniert und ein 1:1-Leistungs-zu-Kapazitäts-Verhältnis sowie 100%ige Kompensation unsymmetrischer Lasten bietet.
Werksabgestimmte 1:1-Wechselrichter- und Speicher-Synergie
Vorkalibrierte Kommunikation und Hardware-Integration eliminieren Protokoll-Debugging und Auslegungsraten.
100% Phasenunsymmetrie-Ausgleich
Leitet Strom dynamisch an stark belastete einphasige Gewerbegeräte um, ohne Netzstrom zu beziehen.
Duale 30-A-MPPT-Solarkänäle (4 Strings)
Nimmt bis zu 30.000 W Dach-Solarstrom über moderne bifaziale Module mit 600 W+ auf.
Schlüsselfertige Beschaffung mit Support aus einer Hand
Vereinfacht Projektabwicklung, Installations-Inbetriebnahme und laufende Garantieverwaltung in einem geprüften Paket.
Weitere Produktdetails
Die Dimensionierung von Wechselrichtern und Batterie-Racks verschiedener Hersteller führt häufig zu Kommunikationsprotokollfehlern und Batteriestrom-Engpässen. Dieses Paket bietet werksgeprüfte Hardwaresynergie zwischen dem GW20K-ET und vier dezentralen LX D5.0-10 Batteriemodulen.
- Der direkte CAN-Protokoll-Handshake ermöglicht eine sofortige Plug-and-Play-Inbetriebnahme über die GoodWe-SolarGo-App.
- Die 50-A-Batterieschnittstelle liefert volle 20 kW Dauerleistung direkt in den Speicher über einen Betriebsbereich von 320–480 V.
- Symmetrisches und asymmetrisches Lastmanagement wird beim ersten Einrichten von Wechselrichter und Zähler automatisch konfiguriert.
GoodWe
Modelle im Vergleich
Seitlich scrollen, um alle Modelle zu vergleichen.
Dynamische Phasenauswuchtung mit vier dezentralen DC-DC-Zuverlässigkeitsstufen.
In gewerblichen Werkstätten wird häufig schwere einphasige Ausrüstung betrieben (Schweißgeräte, Kompressoren, Hebezeuge). Das System verlagert die Erzeugung dynamisch auf die belastete Phase, während vier unabhängige DC-DC-Wandler die thermische Belastung gleichmäßig verteilen. Liefert bis zu 6,6 kW bis 10 kW auf einer einzelnen stark belasteten Phase, ohne Netzstrom zu beziehen. Vier unabhängige Batterie-Leistungsstufen eliminieren einzelne Ausfallpunkte. Wenn ein Paket offline ist, arbeiten die übrigen drei weiter. Das IP66-Gehäuse des Wechselrichters und die IP55-Gehäuse der Batteriespeicher ermöglichen die Aufstellung in einem sauberen Innenraum-Technikraum oder im geschützten Außenbereich.
Hält 20000 VA am Backup-Port
Backup an diesem Kopf ist 20000 VA. Umschaltung bleibt unter 10 ms.
Passt 520 x 660 x 220 mm an die Wand
Der Hybrid ist 48 kg und IP66. Er hängt von minus 35 bis plus 60 C.
Spricht über CAN, Wi-Fi, LAN und Bluetooth
Der Stapel meldet sich über CAN. Das Portal sitzt auf Wi-Fi, LAN und Bluetooth.
Technische Daten
Vorgeplantes kommerzielles Solar-plus-Speicher-System mit 1C-Durchsatz und uneingeschränktem Phasenausgleich.
Schlüsselfertiges 20 kW / 20 kWh Komplettpaket für Gewerbe mit 1:1-Leistungs-Kapazitäts-Abgleich.
Entwickelt für kleine Fertigungsstätten, landwirtschaftliche Werkstätten und Mehrparteienbüros bietet dieses Komplettpaket ein perfekt ausbalanciertes 1:1-Verhältnis zwischen Wechselrichterleistung (20 kW) und Batteriekapazität (20 kWh). Es garantiert sofortige CAN-Kommunikation ab Werk und ermöglicht bis zu 20 kW kontinuierliche DC-Ladung und -Entladung, um Spitzenlastgebühren bei schwerem Maschinenbetrieb zu eliminieren.
- 1:1-Leistungsverhältnis
- 20 kW / 20 kWh
- 150 % Solar-DC-Aufnahme
- 30.000 Wp
- Phasenunsymmetrischer Ausgleich
- 100%
- USV-Umschaltung auf Hardware-Ebene
- < 10 ms
Batteriespeicher, 4 x LX D5.0-10
- Nutzbare Energie
- 20 kWh (4 x 5 kWh)
- Zellchemie
- LFP (LiFePO4)
- Modulspannungsbereich
- 320~480 V
- Nennspannung
- Laden: 435; Entladen: 380 V
- Entladetiefe
- 100 %
- Dauerleistung pro Modul
- 3 kW
- Spitzenleistung pro Modul
- 5kW, 10s kW
- BMS-Kommunikation
- CAN
- Modulabmessungen (B x H x T)
- 700 × 380 × 170 mm (W×H×D)
- Modulgewicht
- 52 kg
- Schutzart
- IP66
- Betriebstemperatur
- Laden: 0 ~ +53; Entladen: -20 ~ +53 °C
- Max. Betriebshöhe
- 4000 m
Wechselrichter: GW20K-ET
- Nenn-AC-Leistung
- 20 kW
- Max. Scheinleistung
- 22 kVA
- Notstromversorgung
- 20 kVA
- Phasen
- Dreiphasig
- MPPT-Tracker
- 2
- Strings pro MPPT
- 2 / 2
- Max. PV-Eingangsleistung
- 30 kW
- Max. PV-Eingangsspannung
- 1000 V
- MPP-Spannungsbereich
- 200 ~ 850 V
- MPPT-Bereich bei Nennleistung
- 400 ~ 850 V
- Max. Eingangsstrom pro MPPT
- 30 A
- Batterie-Spannungsbereich
- 200 ~ 800 V
- Batterieeingänge
- 1
- Max. Batterieladestrom
- 50 A
- Max. Batterieentladestrom
- 50 A
- Max. Wirkungsgrad
- 98,0 %
- Europäischer Wirkungsgrad
- 97,5 %
- Netz-zu-Notstrom-Umschaltung
- <10 ms
- Topologie
- Nicht isoliert
- Nachtverbrauch
- <15 W
- Schutzart
- IP66
- Betriebstemperatur
- -35 ~ +60 °C
- Abmessungen (B x H x T)
- 520 × 660 × 220 mm
- Gewicht
- 48 kg
System
- Wechselrichter-Kommunikation
- Kommunikation mit BMS: RS485/CANKommunikation mit Zähler: RS485 · Kommunikation mit Portal: WiFi+LAN+Bluetooth · Benutzeroberfläche: LED, WLAN+APP
- Paketinhalt
- 4 x LX D5.0-10 Batteriespeicher-Modul, 1 x GW20K-ET Hybrid-Wechselrichter
- Nicht enthalten
- Einspeise-/Eigenverbrauchsmessung (GM330 CT-Zähler), Montage und Verkabelung
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der GoodWe Lynx D 20 kWh + GW20K-ET gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.
Gewerbliche Werkstätten und Fertigungsbetriebe mit schweren einphasigen Lasten
Metallverarbeitungsbetriebe, Schreinereien oder Autowerkstätten, die einphasige Maschinen mit 5–8 kW neben einer Dach-Solaranlage mit 20–30 kWp betreiben.
Die vorkonfigurierte 20-kW-/20-kWh-Kapazität absorbiert die mittägliche Solarerzeugung und entlädt mit vollen 20 kW, um schwere Maschinenläufe abzudecken, während der 100%ige unsymmetrische Ausgang Netzspitzen-Tarifstrafen verhindert.
- EignungVorab abgestimmte 20-kW-/20-kWh-Kapazität absorbiert die Mittagssolarenergie und entlädt mit vollen 20 kW, um schwere Maschinenläufe abzudecken, während der 100%ige phasenunsymmetrische Ausgang Netzsanktionen durch Spitzentarife verhindert.
- Bestätigen Sie dieses Modell anhand der benachbarten Nennleistung in derselben Familie.
Dokumente
GoodWe Lynx D Series Datenblatt (EN) Datenblatt der GoodWe-ET-15-30-kW-Serie (EN) GoodWe ET-Serie 15-30kW Datenblatt (EN) GoodWe Lynx-D Datenblatt (EN)Produktfragen
Welche Komponenten sind in diesem Komplettpaket enthalten?
1x GW20K-ET Hybrid-Wechselrichter + 4x LX D5.0-10 Batteriemodule (20 kWh). Das Paket umfasst den GoodWe GW20K-ET 20 kW Drehstrom-Hybrid-Wechselrichter und vier dezentrale GoodWe LX D5.0-10 Batteriepacks (20,0 kWh Nennkapazität / 19,0 kWh nutzbar), komplett mit Verbindungskommunikationsleitungen und Montagehalterungen. (Externer Smart Meter GM330 und Stromwandler werden basierend auf der Nennleistung des Serviceanschlusses ausgewählt).
Kann dieser 20-kWh-Batteriespeicher in einer Stunde von leer auf voll geladen werden?
Ja, wenn die Solarerzeugung mittags 20 kW+ erreicht. Da der GW20K-ET über einen 50-A-Hochvoltbatterieanschluss mit 320–480 V DC verfügt, liefert er bis zu 20 kW kontinuierliche DC-Ladeleistung. An einem sonnigen Tag mit einer 25–30 kWp Solaranlage kann der 20-kWh-Batteriespeicher in etwa 1 Stunde klarem Sonnenschein von 10 % auf 100 % SoC geladen werden.
Können wir dieses Paket in Zukunft auf 25 kWh oder 30 kWh erweitern?
Ja. Kaufen Sie einfach zusätzliche LX D5.0-10 Module. Da jedes LX D5.0-10 Modul über einen internen DC-DC-Wandler verfügt, können Sie 2 bis 3 Jahre später ein fünftes oder sechstes 5-kWh-Pack hinzufügen, ohne dass es durch Batteriealterung zu Kapazitätsmismatch kommt.
Systemkomponenten
Erforderliche Komponenten
GoodWe GM330 CT-Zähler
Artikelnr.: DLK-GOODWE-GM330
Nicht im Paket enthalten: Für den netzgekoppelten Betrieb sind weiterhin Einspeisebegrenzung und Eigenverbrauchsmessung erforderlich.
Optionale Komponenten
Zusätzliches GoodWe LX D5.0-10 Modul
Artikelnr.: DLK-GOODWE-LXD5010
Der Lynx D skaliert auf 8 Module (40 kWh) in bis zu 2 parallelen Gruppen; zusätzliche Module können über die gebündelte Kapazität von 20/25 kWh hinaus hinzugefügt werden.
Freigegebene Kombinationen
GoodWe GW112.6-BAT-AC-G10Artikelnr. DLK-GOODWE-GW1126BATACG10GoodWe setzt für die BAT-Serie ARM 13 oder höher auf dem ET 15-30 voraus.
GoodWe GW61.4-BAT-AC-G10Artikelnr. DLK-GOODWE-GW614BATACG10GoodWe setzt für die BAT-Serie ARM 13 oder höher auf dem ET 15-30 voraus.
GoodWe GW60KWH-D-10Artikelnr. DLK-GOODWE-GW60KWHD10Nur GW60KWH-D-10. GoodWe listet LX C101-10 bis LX C156-10 nicht für den ET 15-30; diese sind für den ET 40-50 und den ETC / BTC gelistet.
GoodWe LX C101-10Artikelnr. DLK-GOODWE-LXC10110Nur GW60KWH-D-10. GoodWe listet LX C101-10 bis LX C156-10 nicht für den ET 15-30; diese sind für den ET 40-50 und den ETC / BTC gelistet.
GoodWe LX C120-10Artikelnr. DLK-GOODWE-LXC12010Nur GW60KWH-D-10. GoodWe listet LX C101-10 bis LX C156-10 nicht für den ET 15-30; diese sind für den ET 40-50 und den ETC / BTC gelistet.
GoodWe LX C138-10Artikelnr. DLK-GOODWE-LXC13810Nur GW60KWH-D-10. GoodWe listet LX C101-10 bis LX C156-10 nicht für den ET 15-30; diese sind für den ET 40-50 und den ETC / BTC gelistet.
GoodWe LX C156-10Artikelnr. DLK-GOODWE-LXC15610Nur GW60KWH-D-10. GoodWe listet LX C101-10 bis LX C156-10 nicht für den ET 15-30; diese sind für den ET 40-50 und den ETC / BTC gelistet.
GoodWe LX D5.0-10Artikelnr. DLK-GOODWE-LXD5010GoodWe setzt für die Lynx D ARM 28 und DSP 12 oder höher auf dem ET voraus.
GoodWe Lynx D 10 kWh (2 x LX D5.0-10)Artikelnr. DLK-GOODWE-LYNXD10KWHGoodWe setzt für die Lynx D ARM 28 und DSP 12 oder höher auf dem ET voraus.
GoodWe Lynx D 15 kWh (3 x LX D5.0-10)Artikelnr. DLK-GOODWE-LYNXD15KWHGoodWe setzt für die Lynx D ARM 28 und DSP 12 oder höher auf dem ET voraus.
GoodWe Lynx D 20 kWh (4 x LX D5.0-10)Artikelnr. DLK-GOODWE-LYNXD20KWHGoodWe setzt für die Lynx D ARM 28 und DSP 12 oder höher auf dem ET voraus.
GoodWe Lynx D 25 kWh (5 x LX D5.0-10)Artikelnr. DLK-GOODWE-LYNXD25KWHGoodWe setzt für die Lynx D ARM 28 und DSP 12 oder höher auf dem ET voraus.
GoodWe Lynx Home F 13,10 kWh (PCU-Basis + 4 x LX F3.3-H)Artikelnr. DLK-GOODWE-LXF131HGoodWe setzt für die Lynx Home F ARM 07 und DSP 06 oder höher auf dem ET 15-30 kW voraus.
GoodWe Lynx Home F 16,38 kWh (PCU-Basis + 5 x LX F3.3-H)Artikelnr. DLK-GOODWE-LXF164HGoodWe setzt für die Lynx Home F ARM 07 und DSP 06 oder höher auf dem ET 15-30 kW voraus.
GoodWe LX F3.3-H (Lynx Home F-Batteriemodul, 3,27 kWh)Artikelnr. DLK-GOODWE-LXF33HGoodWe setzt für die Lynx Home F ARM 07 und DSP 06 oder höher auf dem ET 15-30 kW voraus.
GoodWe Lynx Home F 6,55 kWh (PCU-Basis + 2 x LX F3.3-H)Artikelnr. DLK-GOODWE-LXF66HGoodWe setzt für die Lynx Home F ARM 07 und DSP 06 oder höher auf dem ET 15-30 kW voraus.
GoodWe Lynx Home F 9,83 kWh (PCU-Basis + 3 x LX F3.3-H)Artikelnr. DLK-GOODWE-LXF98HGoodWe setzt für die Lynx Home F ARM 07 und DSP 06 oder höher auf dem ET 15-30 kW voraus.
GoodWe Lynx Home F PCU-Basis (Master-BMS)Artikelnr. DLK-GOODWE-LXFPCUGoodWe setzt für die Lynx Home F ARM 07 und DSP 06 oder höher auf dem ET 15-30 kW voraus.
Pylontech FH10050Artikelnr. DLK-PYLONTECH-FH10050Pylontech Ver. 2.43 listet einen Force-H3-Stapel von 3 bis 7 Modulen, und Fußnote e beschränkt diesen Wechselrichter auf Force-H3 oder Powercube-M1C. Unser Force-H3 10.24 kWh besteht aus 2 Modulen und liegt unter dem Minimum.
Pylontech Force-H3 10,24 kWh (2 x FH10050)Artikelnr. DLK-PYLONTECH-FORCEH31024KWHPylontech Ver. 2.43 listet einen Force-H3-Stapel von 3 bis 7 Modulen, und Fußnote e beschränkt diesen Wechselrichter auf Force-H3 oder Powercube-M1C. Unser Force-H3 10.24 kWh besteht aus 2 Modulen und liegt unter dem Minimum.
Pylontech Force-H3 15,36 kWh (3 x FH10050)Artikelnr. DLK-PYLONTECH-FORCEH31536KWHPylontech Ver. 2.43 listet einen Force-H3-Stapel von 3 bis 7 Modulen, und Fußnote e beschränkt diesen Wechselrichter auf Force-H3 oder Powercube-M1C. Unser Force-H3 10.24 kWh besteht aus 2 Modulen und liegt unter dem Minimum.
Pylontech Force-H3 20,48 kWh (4 x FH10050)Artikelnr. DLK-PYLONTECH-FORCEH32048KWHPylontech Ver. 2.43 listet einen Force-H3-Stapel von 3 bis 7 Modulen, und Fußnote e beschränkt diesen Wechselrichter auf Force-H3 oder Powercube-M1C. Unser Force-H3 10.24 kWh besteht aus 2 Modulen und liegt unter dem Minimum.
Pylontech Force-H3 25,6 kWh (5 x FH10050)Artikelnr. DLK-PYLONTECH-FORCEH3256KWHPylontech Ver. 2.43 listet einen Force-H3-Stapel von 3 bis 7 Modulen, und Fußnote e beschränkt diesen Wechselrichter auf Force-H3 oder Powercube-M1C. Unser Force-H3 10.24 kWh besteht aus 2 Modulen und liegt unter dem Minimum.
Pylontech Force-H3 30,72 kWh (6 x FH10050)Artikelnr. DLK-PYLONTECH-FORCEH33072KWHPylontech Ver. 2.43 listet einen Force-H3-Stapel von 3 bis 7 Modulen, und Fußnote e beschränkt diesen Wechselrichter auf Force-H3 oder Powercube-M1C. Unser Force-H3 10.24 kWh besteht aus 2 Modulen und liegt unter dem Minimum.
Pylontech Force-H3 35,84 kWh (7 x FH10050)Artikelnr. DLK-PYLONTECH-FORCEH33584KWHPylontech Ver. 2.43 listet einen Force-H3-Stapel von 3 bis 7 Modulen, und Fußnote e beschränkt diesen Wechselrichter auf Force-H3 oder Powercube-M1C. Unser Force-H3 10.24 kWh besteht aus 2 Modulen und liegt unter dem Minimum.
