Beschreibung
Dreiwege-Stromverteilung für den Betrieb bei niedrigen Temperaturen.

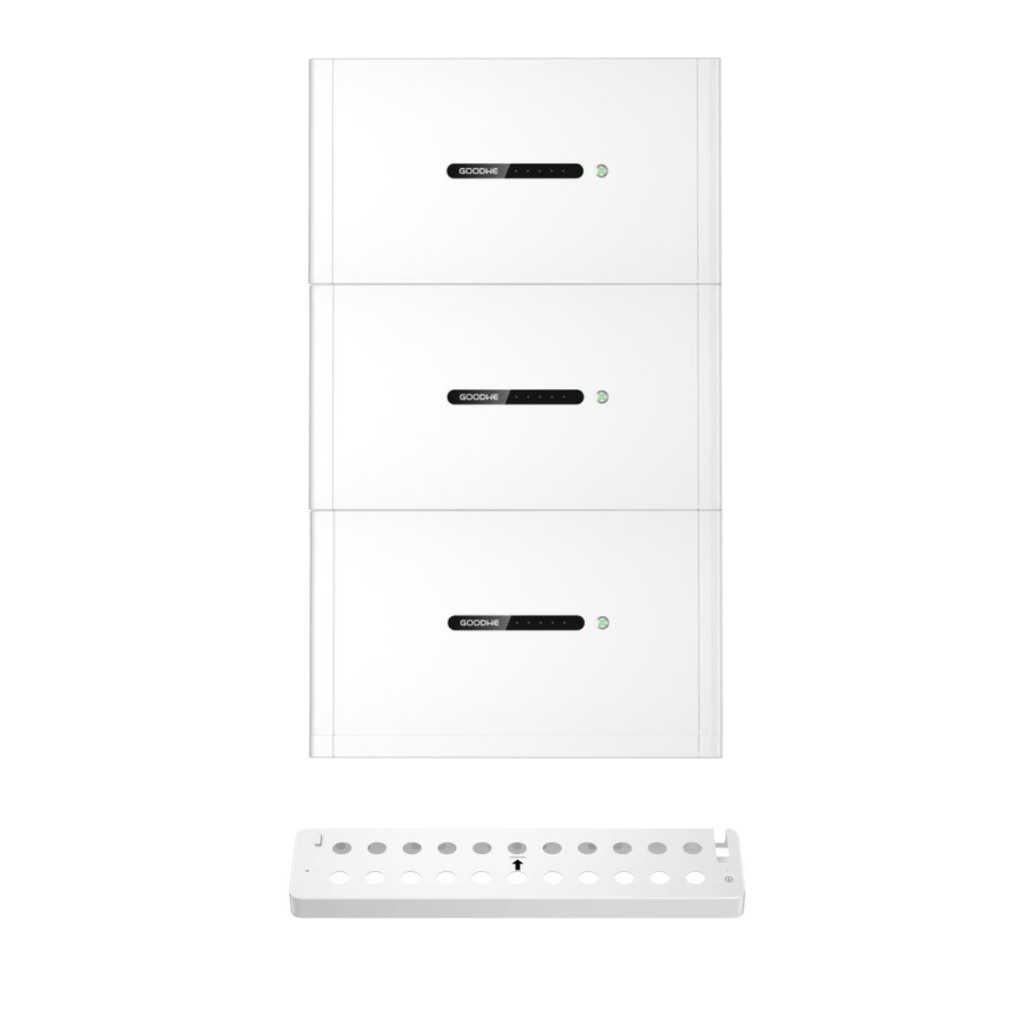

Der GoodWe Lynx D 15 kWh ist ein 3er-Pack Hochvolt-Speichersystem mit 14,25 kWh nutzbarer Kapazität über drei dezentrale Module, das für den Betrieb von Wärmepumpen im Haushalt und nächtliches Nachladen von E-Autos mit dreifacher DC-DC-Redundanz ausgelegt ist.
Dreifache unabhängige DC-DC-Architektur
Drei dezentrale Leistungsstufen teilen sich die Stromlasten und reduzieren so die thermische Belastung bei kontinuierlichen Hochlastzyklen.
15,0 kWh substanzielle Reservekapazität
Ausgelegt, um reichlich überschüssige Tagesenergie von 12–15 kWp-Anlagen zu speichern und eine hohe nächtliche Energieautonomie zu bieten.
Direkter Hochspannungsbus (320–480 V)
Direkter Anschluss an GoodWe-Dreiphasen-Hybridwechselrichter mit höchster elektrischer Effizienz.
Mehrjährige zukünftige Erweiterung
Fügen Sie jederzeit in der Zukunft ein viertes oder fünftes 5-kWh-Paket hinzu, ohne Kapazitätsverluste durch Alterungsunterschiede.
Weitere Produktdetails
Hochleistungs-Dauerentladung erzeugt thermische Belastung in den Batteriezellen. Durch die Verteilung der Last auf 3 unabhängige DC-DC-Leistungsstufen arbeitet jedes Lynx D-Modul mit geringer Stromdichte, hält niedrigere Innentemperaturen aufrecht und verlängert die Zyklenlebensdauer.
- Drei parallele Leistungsstufen verteilen den Haushaltsstrombedarf gleichmäßig auf alle 15 kWh LFP-Speicher.
- Eliminiert Single Points of Failure auf Stack-Ebene. Wenn ein Modul offline ist, versorgen die verbleibenden zwei weiterhin 10 kWh.
- Direkte CAN-Kommunikation verbindet alle drei Module synchron mit dem GoodWe-Hybrid-Wechselrichter.
GoodWe
Modelle im Vergleich
Seitlich scrollen, um alle Modelle zu vergleichen.
Erweitern Sie die Kapazität Jahre später, ohne gealterte Pakete ersetzen zu müssen.
Herkömmliche serielle Batterie-Stapel benachteiligen Eigentümer, die nach mehreren Jahren Nutzung Module hinzufügen. Die parallelen DC-DC-Wandler des Lynx D ermöglichen das Hinzufügen neuer 5-kWh-Blöcke zu jedem späteren Zeitpunkt mit 100 % Kapazitätsauslastung. Erweiterbar von 3 Packs (15 kWh) bis zu 8 Packs (40 kWh) auf demselben DC-Bus. Bodenstehende oder wandmontierte Halterungen bieten flexible Layout-Optionen in Wohnungsgaragen und Technikräumen. Das IP55-wetterfeste Gehäuse ist für unbeheizte Keller, Technikräume und geschützte Außennischen zertifiziert.
Hält 156 kg auf einer Bodenplatte
Drei 52-kg-Bausteine teilen einen Sockel. Die Wandverankerung stabilisiert den Mittelturm.
Spricht über CAN vor dem vierten Baustein
Die drei Fassaden melden sich bereits als ein Speicher. Ein viertes Modul stößt zur gleichen Batteriebank hinzu.
Steht einen Platz vor einer vollen Gruppe
Vier Module schließen eine Gruppe. Dieser Mittelturm trägt bereits drei davon.
Technische Daten
Hochdurchsatz-dezentraler Speicher, entwickelt für starke häusliche Elektrifizierung.
15-kWh-Dreierpack-Speicher für Haushalte mit aktiven Wärmepumpen und E-Auto-Ladung.
Durch Verdreifachung der Hochspannungskapazität auf 15 kWh über 3 dezentrale Module liefert dieses System die Leistungsreserven, die für Haushalte mit hohem Verbrauch benötigt werden. Es bewältigt mühelos Hochstrom-Entladezyklen, um Wärmepumpen im Haushalt zu betreiben und Elektrofahrzeuge über Nacht aufzuladen, während seine drei unabhängigen DC-DC-Wandler Engpässe durch zentrale Steuerungsausfälle eliminieren.
- Nennspeicher
- 15,0 kWh
- Hochvolt-Bus
- 320–480 V
- Parallele Leistungsstufen
- Triple DC-DC
- Master-Box erforderlich
- Keine
Energie & Elektrik
- Batteriemodul
- GoodWe LX D5.0-10
- Gesamte nutzbare Energie (kWh)
- 15
- Zelltyp
- LFP (LiFePO4)
- Nutzbare Energie (kWh)
- 5
- Nennspannung (V)
- Laden: 435; Entladen: 380
- Nennleistung (kW)
- 3
- Spitzenleistung
- 5 kW, 10 s
Skalierbarkeit
- Maximale Module insgesamt
- 8
- Maximale Systemenergie (kWh)
- 40
Umgebung
- Betriebstemperaturbereich (C)
- Laden: 0 bis +53; Entladen: -20 bis +53
- Relative Luftfeuchtigkeit
- 0 - 95%
- Maximale Betriebshöhe (m)
- 4000
Mechanik & Kommunikation
- Gesamtgewicht (kg)
- 156
- Kommunikation
- CAN
- Gewicht (kg), pro Modul
- 52
- Abmessungen B x H x T (mm), pro Modul
- 700 x 380 x 170
- Schutzart gegen Eindringen
- IP66
- Montagemethode
- Bodenstapelung / Wandmontage
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der GoodWe Lynx D 15 kWh (3 x LX D5.0-10) gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.
Elektrifizierte Einfamilienhäuser mit aktiven Wärmepumpen (10–14 kWp PV)
Häuser mit dreiphasigen Luft-Wasser-Wärmepumpen, die im Winter nachts 12–15 kWh verbrauchen und eine hohe jährliche Netzunabhängigkeit anstreben.
Die nutzbare Kapazität von 14,25 kWh bietet die Tiefe, die für kontinuierliche Kompressorzyklen und den Haushaltsgrundbedarf von 17:00 bis 8:00 Uhr ohne Netzbezug erforderlich ist.
- GrenzeWenn das Gebäude mehrere Wärmepumpenzonen, einen beheizten Pool betreibt oder nachts zwei E-Autos lädt, steigen Sie auf das 20-kWh-System (4er-Pack) oder 25-kWh-System (5er-Pack) um. ---
- Wenn das Gebäude mehrere Wärmepumpenzonen, einen beheizten Pool betreibt oder nachts zwei E-Autos lädt, steigen Sie auf das 20-kWh-System (4er-Pack) oder 25-kWh-System (5er-Pack) um. ---
Dokumente
GoodWe Lynx D Series Datenblatt (EN)Produktfragen
Kann ich dieses 15-kWh-System in 3 Jahren um ein einzelnes 5-kWh-Pack erweitern?
Ja, ohne Kapazitätsverlust. Da jedes LX D5.0-10-Modul über einen eigenen internen bidirektionalen DC-DC-Wandler verfügt, wird die Ausgangsleistung jedes Packs unabhängig geregelt. Sie können 3 Jahre später ein viertes 5-kWh-Modul hinzufügen, ohne dass das neue Pack durch die Alterung der ursprünglichen drei Module gedrosselt wird.
Wie viel Bodenfläche wird für das 3er-Pack Lynx D System insgesamt benötigt?
Erfordert ca. 1,2 m Wandbreite oder flexible Bodenstapelung. Jedes Pack misst 570 mm breit × 505 mm hoch × 175 mm tief (52 kg). Die 3 Packs können nebeneinander an der Wand montiert werden (ca. 1,8 m Gesamtbreite mit Abständen) oder auf Bodenstapelhalterungen in einer 3-hohen vertikalen Säule platziert werden, die nur 570 × 175 mm Bodenfläche belegt.
Systemkomponenten
Erforderliche Komponenten
GoodWe GM330 CT-Zähler
Artikelnr.: DLK-GOODWE-GM330
Exportbegrenzung / Eigenverbrauchsmessung, erforderlich bei jeder GoodWe-ET/BT-Installation.
Empfohlene Komponenten
GoodWe GW10K-ET Hybrid-Wechselrichter (ET 5-10 kW-Bereich)
Artikelnr.: DLK-GOODWE-GW10KET
Von GoodWe für die ET-5-10-kW-Reihe gelistet (ARM 28 / DSP 12 Firmware oder höher).
GoodWe GW20K-ET Hybrid-Wechselrichter (ET 15-30 kW-Serie)
Artikelnr.: DLK-GOODWE-GW20KET
Von GoodWe für die ET-15-30-kW-Reihe gelistet; die eigene Kompatibilitätsliste des Produkts für Wechselrichter endet bei GW20K-ET, nicht über den gesamten 15-30-kW-Bereich.
Optionale Komponenten
Zusätzliches GoodWe LX D5.0-10 Modul
Artikelnr.: DLK-GOODWE-LXD5010
Module werden in 5-kWh-Schritten bis zum Familienmaximum von 8 Modulen (40 kWh) über 2 parallele Gruppen ergänzt.
Freigegebene Kombinationen
GoodWe GW10K-BTArtikelnr. DLK-GOODWE-GW10KBTGoodWe verlangt für die Lynx D ARM 28 und DSP 12 oder höher auf dem BT.
GoodWe GW5K-BTArtikelnr. DLK-GOODWE-GW5KBTGoodWe verlangt für die Lynx D ARM 28 und DSP 12 oder höher auf dem BT.
GoodWe GW8K-BTArtikelnr. DLK-GOODWE-GW8KBTGoodWe verlangt für die Lynx D ARM 28 und DSP 12 oder höher auf dem BT.
GoodWe GW15K-ETArtikelnr. DLK-GOODWE-GW15KETGoodWe setzt für die Lynx D ARM 28 und DSP 12 oder höher auf dem ET voraus.
GoodWe GW20K-ETArtikelnr. DLK-GOODWE-GW20KETGoodWe setzt für die Lynx D ARM 28 und DSP 12 oder höher auf dem ET voraus.
GoodWe Lynx D 20 kWh + GW20K-ETArtikelnr. DLK-GOODWE-LYNXD20KWHGW20KETGoodWe setzt für die Lynx D ARM 28 und DSP 12 oder höher auf dem ET voraus.
GoodWe GW25K-ETArtikelnr. DLK-GOODWE-GW25KETGoodWe setzt für die Lynx D ARM 28 und DSP 12 oder höher auf dem ET voraus.
GoodWe Lynx D 25 kWh + GW25K-ETArtikelnr. DLK-GOODWE-LYNXD25KWHGW25KETGoodWe setzt für die Lynx D ARM 28 und DSP 12 oder höher auf dem ET voraus.
GoodWe GW29.9K-ETArtikelnr. DLK-GOODWE-GW299KETGoodWe setzt für die Lynx D ARM 28 und DSP 12 oder höher auf dem ET voraus.
GoodWe GW30K-ETArtikelnr. DLK-GOODWE-GW30KETGoodWe setzt für die Lynx D ARM 28 und DSP 12 oder höher auf dem ET voraus.
GoodWe GW10K-ETArtikelnr. DLK-GOODWE-GW10KETGoodWe setzt für die Lynx D ARM 28 und DSP 12 oder höher auf dem ET voraus.
GoodWe GW5K-ETArtikelnr. DLK-GOODWE-GW5KETGoodWe setzt für die Lynx D ARM 28 und DSP 12 oder höher auf dem ET voraus.
GoodWe GW6.5K-ETArtikelnr. DLK-GOODWE-GW65KETGoodWe setzt für die Lynx D ARM 28 und DSP 12 oder höher auf dem ET voraus.
GoodWe GW8K-ETArtikelnr. DLK-GOODWE-GW8KETGoodWe setzt für die Lynx D ARM 28 und DSP 12 oder höher auf dem ET voraus.
