GoodWe Lynx Home F 13,10 kWh (PCU-Basis + 4 x LX F3.3-H)
Beschreibung
Speichererweiterung ohne Eingriff in bestehende Solarstränge.
Der GoodWe GW5K-BT ist ein 5-kW-Drehstrom-Wechselrichter mit AC-gekoppeltem Speicher, der eine kontinuierliche Batterieentladung/-ladung von 5.000 VA und eine USV-Notstromversorgung unter 10 ms bietet. Er wurde entwickelt, um bestehende netzgekoppelte Solaranlagen auf Hochvolt-Batteriespeicher aufzurüsten, ohne die DC-Stränge auf dem Dach neu zu verkabeln.
Nachrüstung mit Drehstrom-Wechselstrom-Speicher
Ergänzt jeden bestehenden Drehstrom-Solaranlagenbestand um Hochvolt-Batteriespeicher, ohne Änderungen an den Dachflächen.
5.000 VA Dauerleistung des Batteriespeichers
Nimmt tagsüber schnell Solarüberschüsse von bestehenden Wechselrichtern auf und gibt sie bei Bedarf während abendlicher Haushaltsspitzen ab.
Direkte Hochvolt-Batterieschnittstelle (180–600 V)
Kombiniert nativ mit GoodWe Lynx Home F- und Lynx D-Batteriestapeln bei bis zu 25 A Lade-/Entladegeschwindigkeit.
Nahtloser Notstrom in unter 10 ms
Hält kritische dreiphasige Hausstromkreise bei unerwarteten Netzausfällen automatisch mit Strom versorgt.
Weitere Produktdetails
Die Aufrüstung eines bestehenden Solarsystems durch Austausch von Wechselrichtern erfordert kostspielige DC-Neuverdrahtung, Gerüstbau und Systemausfallzeiten. Der GW5K-BT wird direkt an die 400-V-AC-Verteilung des Hauses angeschlossen und erfasst überschüssige Solarenergie aus dem AC-Netz.
- Verbindet sich direkt mit der Hauptverteilertafel des Haushalts neben vorhandenen String-Wechselrichtern beliebiger Hersteller.
- Misst den Netzbezug und die Netzeinspeisung des Haushalts in Echtzeit über den GoodWe GM3000 Smart Meter.
- Plant das Laden automatisch während Solar-Überproduktionsspitzen und Nebentarifzeiten des Versorgers.
GoodWe
Modelle im Vergleich
Seitlich scrollen, um alle Modelle zu vergleichen.
3 Modelle
AC-Nennleistung
5 kW
8 kW
10 kW
Phase
Dreiphasiges TN/TT-Netz
Dreiphasiges TN/TT-Netz
Dreiphasiges TN/TT-Netz
Max. Wirkungsgrad
97,6 %
97,6 %
97,6 %
Batteriespannung
180 ~ 600 V
180 ~ 600 V
180 ~ 600 V
Schutzart
IP66
IP66
IP66
Gewicht
21 kg
21 kg
21 kg
Abmessungen
415 × 516 × 180 mm
415 × 516 × 180 mm
415 × 516 × 180 mm
Direkte Hochvolt-Batteriekopplung mit sofortiger Notstromversorgung.
Die direkte Hochvolt-Batteriekopplung (180–600 V) eliminiert Verluste durch schwere Aufwärtswandlung, während die interne Hochgeschwindigkeits-Schalttechnik Notstrom in unter 10 ms bereitstellt. Sie paart sich direkt mit den GoodWe Lynx Home F (6,55–16,38 kWh) und Lynx D Hochvolt-Batterien mit bis zu 25 A. Die automatische USV-Umschaltung unter 10 ms hält Heimcomputer, Router und Heizungselektronik bei Stromausfällen am Leben. Das IP66-Druckguss-Aluminiumgehäuse ermöglicht eine saubere Innenmontage im Versorgungsraum oder eine geschützte Außeninstallation (-35 bis +60 °C).
Nimmt 25 A in 180-bis-600-V-Packs auf
Eine eigene Batterieschnittstelle führt Lade- und Entladestrom bis 25 A. Hochvolt-Lithiumchemie passt zum Anschluss ohne Niedervolt-Wandlerstufe.
Passt in einen 415 x 516 x 180 mm Wandrahmen
Das 21,0 kg schwere Gehäuse misst 415 x 516 x 180 mm. Die IP66-Dichtung hält Staub und Wetter von der Elektronik an Innen- oder Außenwand fern.
Spricht über RS485, WLAN oder LAN
Lokale Inbetriebnahme und Flottenüberwachung teilen dieselben Ports. RS485 plus WLAN oder LAN sitzen im Chassis ohne externes Gateway-Gehäuse.
Technische Daten
Hinzufügen von Hochvolt-Batteriespeichern zu bestehenden dreiphasigen Solarsystemen ohne Dach-Neuverdrahtung.
5-kW-Dreiphasen-AC-gekoppelte Speicher-Nachrüsteinheit mit unter 10 ms USV-Backup.
Der GW5K-BT wurde entwickelt, um bestehende netzgekoppelte dreiphasige Solaranlagen auf Energiespeicher umzurüsten, und verbindet sich direkt mit dem häuslichen 400-V-AC-Bus, ohne bestehende PV-Stränge neu zu verdrahten oder vorhandene Wechselrichter zu ersetzen. Er liefert 5.000 VA kontinuierlichen Batterielade- und -entladedurchsatz, erfasst tagsüber überschüssige Solarproduktion, um Haushaltsstromkreise nachts mit null Lüftergeräusch zu versorgen.
- Kontinuierliche Dreiphasenleistung
- 5.000 VA
- Hochvolt-Batteriebus
- 180–600 V
- DC-Neuverdrahtung erforderlich
- Keine
- 100 % passive Kühlung
- < 30 dB(A)
Leistung & Phasen
- AC-Ausgangsleistung
- 5 kW
- Phase
- 3
- Systemrolle
- AC-gekoppelte Nachrüstung
Batterieschnittstelle
- Batterietyp
- Li-Ion (HV)
- Batterie-Spannungsbereich
- 180 bis 600 V
- Max. Lade-/Entladestrom
- 25 A
Wirkungsgrad & Schutz
- Max. Wirkungsgrad
- 97,6 %
- Schutzart
- IP66
- USV-Funktion
- Ja
Physisch & Kommunikation
- Abmessungen (B x H x T)
- 415 x 516 x 180 mm
- Gewicht
- 21,0 kg
- Kommunikation
- RS485, WiFi / LAN
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der GoodWe GW5K-BT gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.
Projektszenario

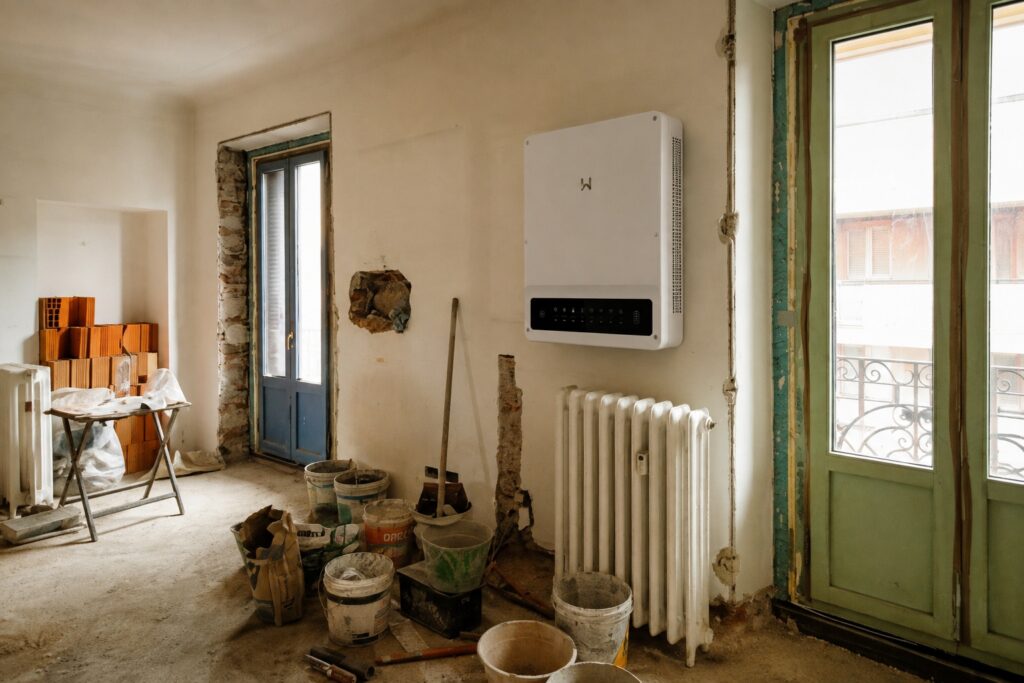

Aufrüstung bestehender 5–8 kWp Drehstrom-Solaranlagen auf Batteriespeicher
Haushalte mit einem bestehenden, betriebsfähigen Drehstrom-String-Wechselrichter (jeder Marke), die 6,55–10 kWh Batteriespeicher hinzufügen möchten, ohne bestehende Solar-Garantien zu verlieren oder Dachkabel zu verändern.
Wird direkt neben dem vorhandenen Wechselrichter in den Verteilerkasten eingebaut, erfasst den AC-Solarüberschuss und bietet 5 kVA Notstromversorgung.
- EignungWird direkt in den Schaltschrank neben dem vorhandenen Wechselrichter eingesetzt, erfasst den AC-Überschuss der Solaranlage und bietet 5 kVA Notstromversorgung im Notfall.
- GrenzeWenn die bestehende Solaranlage 9 kWp übersteigt oder der Haushalt eine Wärmepumpe und eine EV-Ladestation betreibt, die 8–10 kW kontinuierliche Batterieentladung erfordern, steigen Sie auf den GW8K-BT oder GW10K-BT auf. ---
Was Linker mit Ihnen klärt
- Wenn die bestehende Solaranlage 9 kWp übersteigt oder der Haushalt eine Wärmepumpe und eine EV-Ladestation betreibt, die 8–10 kW kontinuierliche Batterieentladung erfordern, steigen Sie auf den GW8K-BT oder GW10K-BT auf. ---
Dokumente
Datenblatt GoodWe BT-Serie 5-10 kW AC-gekoppelter Retrofit-Wechselrichter GoodWe ET/ET+/BT Serien BenutzerhandbuchProduktfragen
Hat der GW5K-BT DC-Solarpaneeleingänge?
Nein. Es handelt sich um einen rein AC-gekoppelten Batterie-Wechselrichter. Der GW5K-BT hat keine MPPT- oder Solar-PV-Eingänge. Er ist vollständig dem Laden und Entladen von Hochvolt-Batteriespeichern über den 400-V-AC-Bus des Hauses gewidmet. Wenn Sie Solar-PV-Strang-Eingänge am selben Wechselrichter benötigen, wählen Sie einen Hybrid-Wechselrichter aus der GoodWe GW5K-ET-Serie.
Woher weiß der Wechselrichter, wann er von bestehenden Solarwechselrichtern laden soll?
Echtzeit-Telemetrie vom GoodWe GM3000 Smart Meter. Das System misst den gesamten Haushaltsstrom am Haupt-Netzanschlusspunkt über einen GoodWe GM3000-Dreiphasen-Zähler, der über RS485 angeschlossen ist. Wenn bestehende Solar-Wechselrichter mehr Strom erzeugen, als das Haus verbraucht, absorbiert der BT-Wechselrichter sofort die überschüssige AC-Leistung, um die Batteriebänke zu laden.
Systemkomponenten
Erforderliche Komponenten
GoodWe GM330 CT-Zähler
Artikelnr.: DLK-GOODWE-GM330
Exportbegrenzung / Eigenverbrauchsmessung, die neben der eigenen Messung des vorhandenen PV-Wechselrichters benötigt wird.
Empfohlene Komponenten
GoodWe LX D5.0-10 / Lynx D Batteriebank
Artikelnr.: DLK-GOODWE-LXD5010
GoodWe's Battery Compatibility Overview listet die Lynx D für die BT-Serie auf (ARM 28 / DSP 12 Firmware oder höher auf dem Wechselrichter erforderlich).
Freigegebene Kombinationen
GoodWe LX D5.0-10Artikelnr. DLK-GOODWE-LXD5010GoodWe verlangt für die Lynx D ARM 28 und DSP 12 oder höher auf dem BT.
GoodWe Lynx D 10 kWh (2 x LX D5.0-10)Artikelnr. DLK-GOODWE-LYNXD10KWHGoodWe verlangt für die Lynx D ARM 28 und DSP 12 oder höher auf dem BT.
GoodWe Lynx D 15 kWh (3 x LX D5.0-10)Artikelnr. DLK-GOODWE-LYNXD15KWHGoodWe verlangt für die Lynx D ARM 28 und DSP 12 oder höher auf dem BT.
GoodWe Lynx D 20 kWh (4 x LX D5.0-10)Artikelnr. DLK-GOODWE-LYNXD20KWHGoodWe verlangt für die Lynx D ARM 28 und DSP 12 oder höher auf dem BT.
GoodWe Lynx D 25 kWh (5 x LX D5.0-10)Artikelnr. DLK-GOODWE-LYNXD25KWHGoodWe verlangt für die Lynx D ARM 28 und DSP 12 oder höher auf dem BT.
GoodWe Lynx Home F 13,10 kWh (PCU-Basis + 4 x LX F3.3-H)Artikelnr. DLK-GOODWE-LXF131HGoodWe setzt für die Lynx Home F ARM 25 und DSP 09 oder höher auf dem ET/BT voraus.
GoodWe Lynx Home F 16,38 kWh (PCU-Basis + 5 x LX F3.3-H)Artikelnr. DLK-GOODWE-LXF164HGoodWe setzt für die Lynx Home F ARM 25 und DSP 09 oder höher auf dem ET/BT voraus.
GoodWe LX F3.3-H (Lynx Home F-Batteriemodul, 3,27 kWh)Artikelnr. DLK-GOODWE-LXF33HGoodWe setzt für die Lynx Home F ARM 25 und DSP 09 oder höher auf dem ET/BT voraus.
GoodWe Lynx Home F 6,55 kWh (PCU-Basis + 2 x LX F3.3-H)Artikelnr. DLK-GOODWE-LXF66HGoodWe setzt für die Lynx Home F ARM 25 und DSP 09 oder höher auf dem ET/BT voraus.
GoodWe Lynx Home F 9,83 kWh (PCU-Basis + 3 x LX F3.3-H)Artikelnr. DLK-GOODWE-LXF98HGoodWe setzt für die Lynx Home F ARM 25 und DSP 09 oder höher auf dem ET/BT voraus.
GoodWe Lynx Home F PCU-Basis (Master-BMS)Artikelnr. DLK-GOODWE-LXFPCUGoodWe setzt für die Lynx Home F ARM 25 und DSP 09 oder höher auf dem ET/BT voraus.
Pylontech FH9637MArtikelnr. DLK-PYLONTECH-FH9637MGoodWes Liste, 14. April 2026, führt eine BT-Spalte und ordnet Force-H2 dort ein, mit ARM 14 oder höher. Dies ist die einzige Paarung, bei der GoodWe der Hersteller ist, der sie listet.
Pylontech FH10050Artikelnr. DLK-PYLONTECH-FH10050GoodWes Liste, 14. April 2026, führt Force-H3 in der BT-Spalte, mit ARM 14 oder höher.
Pylontech Force-H3 10,24 kWh (2 x FH10050)Artikelnr. DLK-PYLONTECH-FORCEH31024KWHGoodWes Liste, 14. April 2026, führt Force-H3 in der BT-Spalte, mit ARM 14 oder höher.
Pylontech Force-H3 15,36 kWh (3 x FH10050)Artikelnr. DLK-PYLONTECH-FORCEH31536KWHGoodWes Liste, 14. April 2026, führt Force-H3 in der BT-Spalte, mit ARM 14 oder höher.
Pylontech Force-H3 20,48 kWh (4 x FH10050)Artikelnr. DLK-PYLONTECH-FORCEH32048KWHGoodWes Liste, 14. April 2026, führt Force-H3 in der BT-Spalte, mit ARM 14 oder höher.
Pylontech Force-H3 25,6 kWh (5 x FH10050)Artikelnr. DLK-PYLONTECH-FORCEH3256KWHGoodWes Liste, 14. April 2026, führt Force-H3 in der BT-Spalte, mit ARM 14 oder höher.
Pylontech Force-H3 30,72 kWh (6 x FH10050)Artikelnr. DLK-PYLONTECH-FORCEH33072KWHGoodWes Liste, 14. April 2026, führt Force-H3 in der BT-Spalte, mit ARM 14 oder höher.
Pylontech Force-H3 35,84 kWh (7 x FH10050)Artikelnr. DLK-PYLONTECH-FORCEH33584KWHGoodWes Liste, 14. April 2026, führt Force-H3 in der BT-Spalte, mit ARM 14 oder höher.
