Beschreibung
Niedrigstrom-Hochspannungsübertragung für schwere Winterentladung.

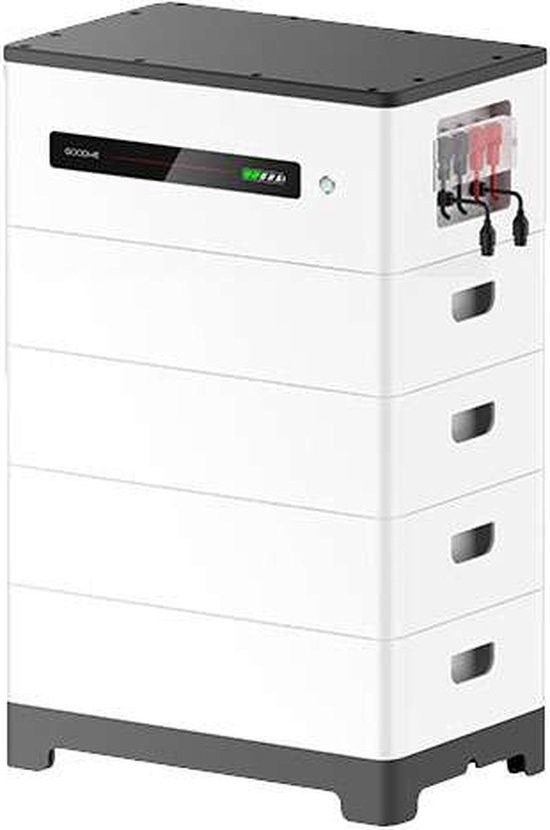

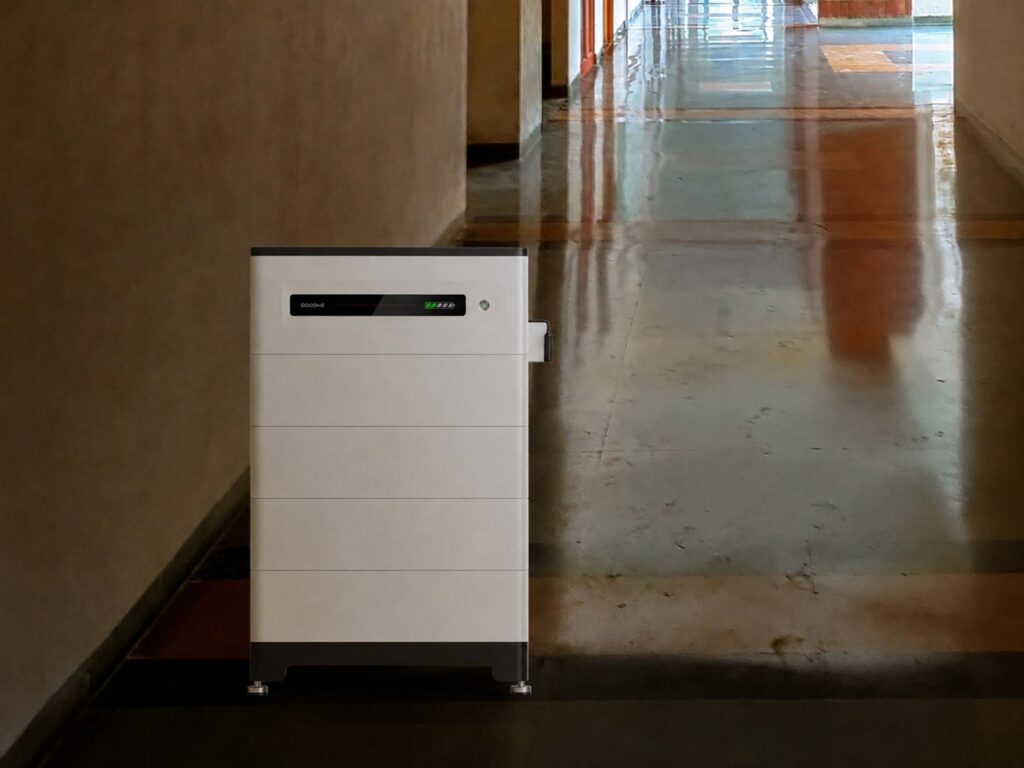

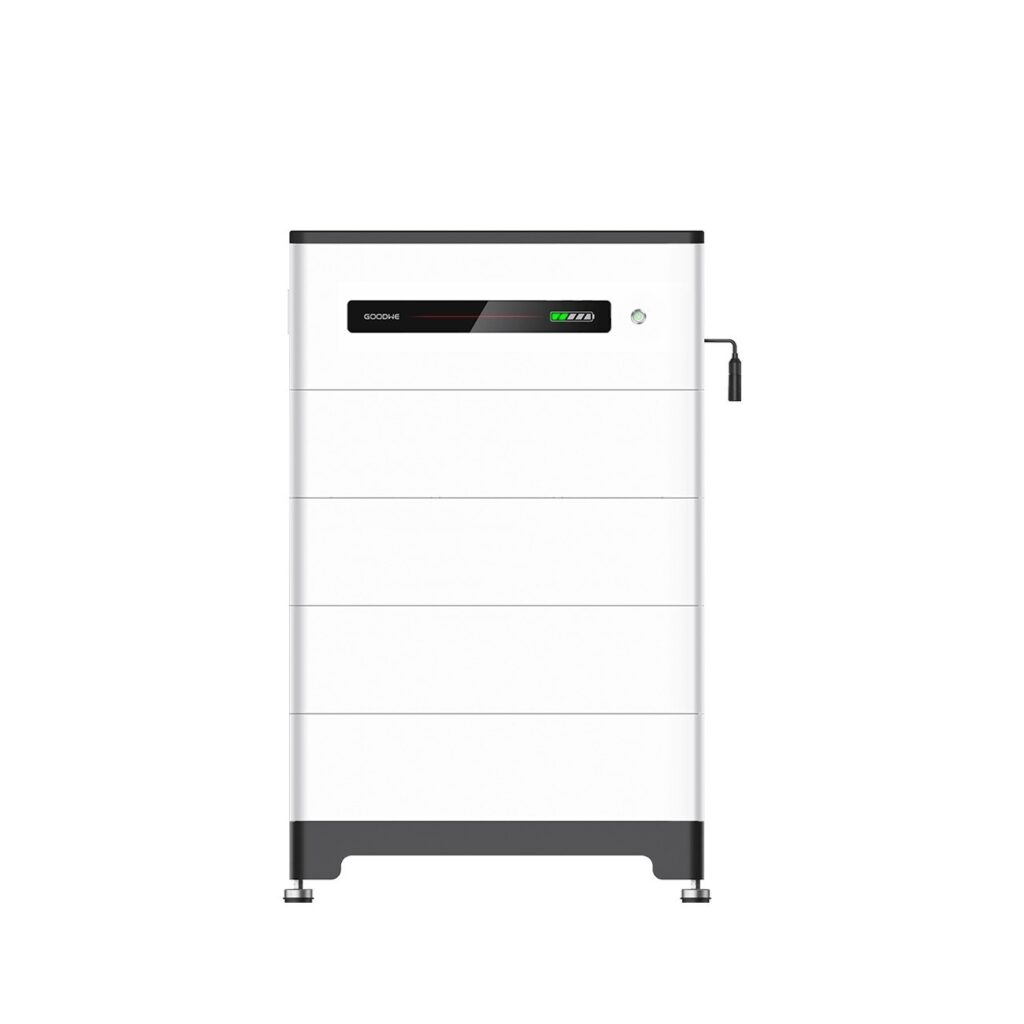

Der GoodWe Lynx Home F 13,10 kWh ist ein Hochvolt-Batterieturm aus 4 Modulen mit einer Nennbusspannung von 409,6 V, der dafür ausgelegt ist, Wärmepumpen-Heizpuffer im Haushalt zu versorgen und die Autarkie über Nacht im gesamten Haus aufrechtzuerhalten.
409,6-V-Hochspannungsbus für geringe Kabelbelastung
Eine höhere String-Spannung reduziert den ohmschen Wärmeverlust bei anhaltenden Hochlast-Heizzyklen im Winter.
11,80 kWh nutzbare Speicherkapazität
Liefert ausreichend Energie, um drehzahlgeregelte Wärmepumpen und den häuslichen Grundbedarf durch kalte Winternächte zu versorgen.
1,01 m schlanke Boden-Säule (0,23 m²)
Bündelt 13,10 kWh in einem kompakten, vertikalen Stapel, ohne Stellfläche in Garage oder Technikraum zu opfern.
Kabellose Modulmontage
Interne selbstausrichtende Sammelschienen verbinden Strom- und Kommunikationsleitungen automatisch, ganz ohne externe Hochspannungsverkabelung.
Weitere Produktdetails
Die Bereitstellung von 6–8 kW Dauerleistung aus Niedervolt-Batterien erzeugt extreme Strombelastung (>150 A) und Kabelerwärmung. Mit einer Nennspannung von 409,6 V liefert der Lynx Home F 13,10 kWh dieselbe Leistung bei nur 15–20 A.
- Die 128S-LFP-Zellreihe hält die Betriebstemperaturen bei anhaltenden 6–10-kW-Entladezyklen niedrig.
- Die direkte DC-Kopplung eliminiert Wechselrichter-Aufwärtsverluste und maximiert die saisonale COP (Leistungszahl) der Wärmepumpe.
- Das aktive Balancing auf Zellebene hält einen gleichmäßigen Ladezustand über alle 4 gestapelten Module aufrecht.
GoodWe Lynx Home F
Modelle im Vergleich
Seitlich scrollen, um alle Modelle zu vergleichen.
4 Modelle
Nutzbare Energie
13,10 kWh
9,83 kWh
16,38 kWh
—
Nennenergie
3,27 kWh
3,27 kWh
3,27 kWh
3,27 kWh
Nennspannung
409,6 V
307,2 V
512,0 V
102,4 V
Zellchemie
LFP (LiFePO4)
LFP (LiFePO4)
LFP (LiFePO4)
LFP (LiFePO4)
Max. Ladestrom
25 A
25 A
25 A
—
Max. Entladestrom
25 A
25 A
25 A
—
Schutzart
IP55
IP55
IP55
IP55
Gewicht
201 kg
158 kg
244 kg
—
13 kWh Kapazität auf einer ultrakompakten Stellfläche von nur 0,23 m².
Durch das vertikale Stapeln von 4 Modulen wird eine saubere Säulenhöhe von 1,01 m erreicht, wodurch wertvolle Stellfläche in Werkstatt und Garage erhalten bleibt und die Zellen vor Bodenfeuchtigkeit geschützt werden. Interne Sammelschienenkontakte machen externe Hochvolt-Überbrückungskabel und Leitungsschächte überflüssig. Der integrierte DC-Hauptschutzschalter trennt den Turm bei Störungen automatisch in Sekundenbruchteilen. Das Gehäuse mit IP55-Schutzart ist für unbeheizte Keller, Technikräume und geschützte Außennischen zertifiziert (-20 bis +50 °C).
Nach dem fünften Modul geht das Wachstum seitwärts
Ein Turm endet bei fünf Modulen. Das Handbuch zu GoodWe Lynx F dokumentiert bis zu acht parallele Türme, jeweils auf eigener PCU-Basis, sodass ein Standort, der 16,38 kWh überschreitet, einen zweiten Turm neben dem ersten erhält, statt einen höheren.
Nur die Höhe ist gewachsen
935 mm montiert auf der geerdeten Basis, auf derselben 600 x 380 mm-Grundfläche wie der Turm mit zwei Modulen. Der Boden trägt die 201 kg; was geplant werden muss, ist der Weg in den Raum und die Höhe darüber.
Die Diagnose läuft über den Wechselrichter
Der Turm meldet sich als ein 409,6-V-Batteriespeicher über CAN, sodass die Sicht des Master-BMS auf alle vier Module den Hybrid über eine einzige Leitung erreicht. Servicefragen werden remote beantwortet, und ein späteres fünftes Modul erhöht einfach die Anzahl.
Technische Daten
Die robuste Speicherlösung für Wohngebäude, entwickelt für vollelektrische Haushalte mit aktiven Heizpuffern.
409,6-V-Hochvolt-Batteriespeicher, ausgelegt für den nächtlichen Wärmepumpenbetrieb.
Vier gestapelte LFP-Module liefern 13,10 kWh Nennspeicher über ein Hochvolt-Arbeitsfenster von 364,8–460,8 V. Durch die Anhebung der DC-Busspannung über 400 V minimiert dieser Turm interne Strombelastung und Übertragungswärme bei kontinuierlichen hohen Entladungen und versorgt Wohngebäude-Wärmepumpen und Haushaltsgeräte problemlos durch lange Winterabende.
- Nennspeicher
- 13,10 kWh
- Hohe Betriebsspannung
- 409,6 V
- Dauerstrom
- 25 A
- Stabile Säulenhöhe
- 1,01 m
Energie & Elektrik
- Nutzbare Energie
- 13,10 kWh
- Nennspannung
- 409,6 V
- Betriebsspannungsbereich
- 364,8 ~ 460,8 V
- Nennleistung
- 10,24 kW
- Zellchemie
- LFP (LiFePO4)
- Nennenergie des Batteriemoduls
- 3,27 kWh
- Nennspannung des Batteriemoduls
- 102,4 V
- Batteriemodule pro Turm
- 4
- Nennladestrom / Nennentladestrom
- 25 A
- Batteriemodul
- LX F3.3-H, 3,27 kWh, 102,4 V
Umgebung
- Schutzart
- IP55
- Betriebstemperatur
- Laden: 0 ~ +50; Entladen: -20 ~ +50 °C
- Relative Luftfeuchtigkeit
- 0 - 95%
- Maximale Betriebshöhe (m)
- 2000
Mechanik & Kommunikation
- Abmessungen (B × H × T)
- 600 × 935 × 380 mm
- Gewicht
- 201 kg
- Kommunikation
- CAN
Konformität
- Sicherheit
- IEC62619, IEC62040, CEC
- EMC
- CE, RCM
- Transport
- UN38.3
Mechanik & Kommunikation
- Montagemethode
- Boden, geerdet
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der GoodWe Lynx Home F 13,10 kWh (PCU-Basis + 4 x LX F3.3-H) gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.
Projektszenario

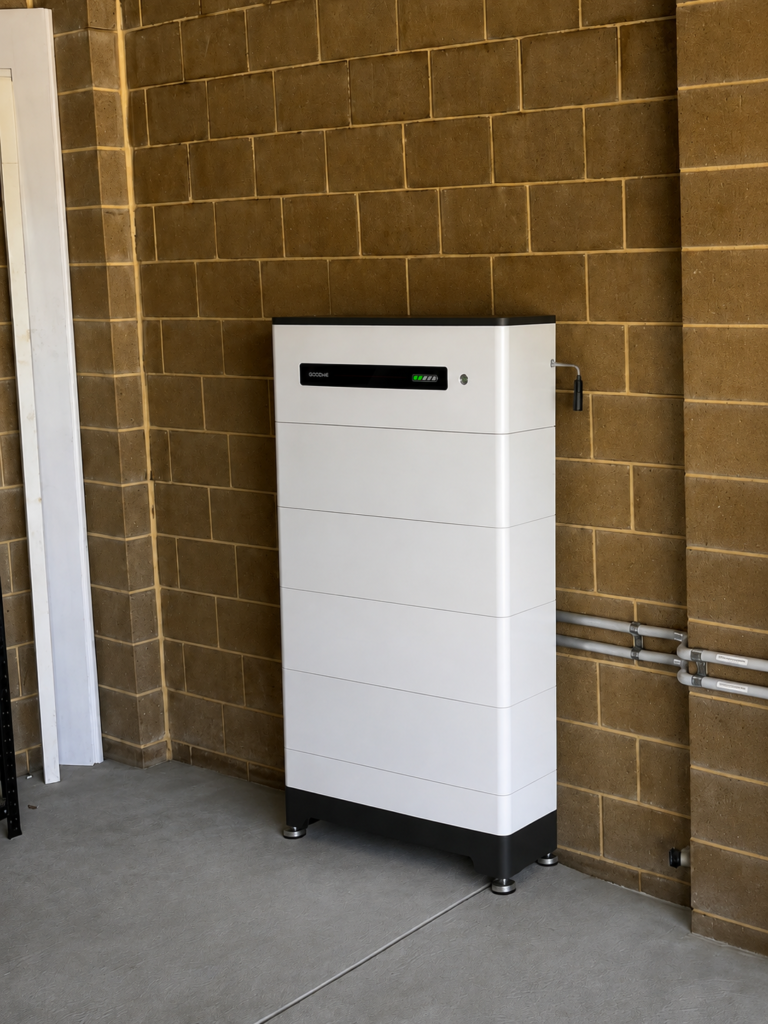

Elektrifizierte Wohnhäuser mit Wärmepumpen (10–14 kWp Solaranlagen)
Einfamilienhäuser in gemäßigten oder kalten Klimazonen, die Wärmepumpen für Raumheizung und Warmwasser nutzen und in den Wintermonaten nachts 10–15 kWh verbrauchen.
Die nutzbare Kapazität von 11,80 kWh bietet die nötige Tiefe, um einen kontinuierlichen Kompressorbetrieb und die Haushaltsgrundlast von 17 bis 8 Uhr ohne Netzbezug zu gewährleisten.
- Eignung11,80 kWh nutzbare Speicherkapazität bietet die erforderliche Tiefe, um kontinuierliche Kompressorzyklen und häusliche Grundlasten von 17 bis 8 Uhr ohne Netzbezug aufrechtzuerhalten.
- GrenzeWenn das Haus über eine Erdwärmepumpe, eine Sauna oder ein E-Auto-Laden über Nacht verfügt, steigen Sie auf den Flaggschiff-Turm mit 16,38 kWh (5 Module) auf, um den Eigenverbrauch zu maximieren.
Was Linker mit Ihnen klärt
- Wenn das Haus über eine Erdwärmepumpe, eine Sauna oder ein E-Auto-Laden über Nacht verfügt, steigen Sie auf den Flaggschiff-Turm mit 16,38 kWh (5 Module) auf, um den Eigenverbrauch zu maximieren.
Projektszenario

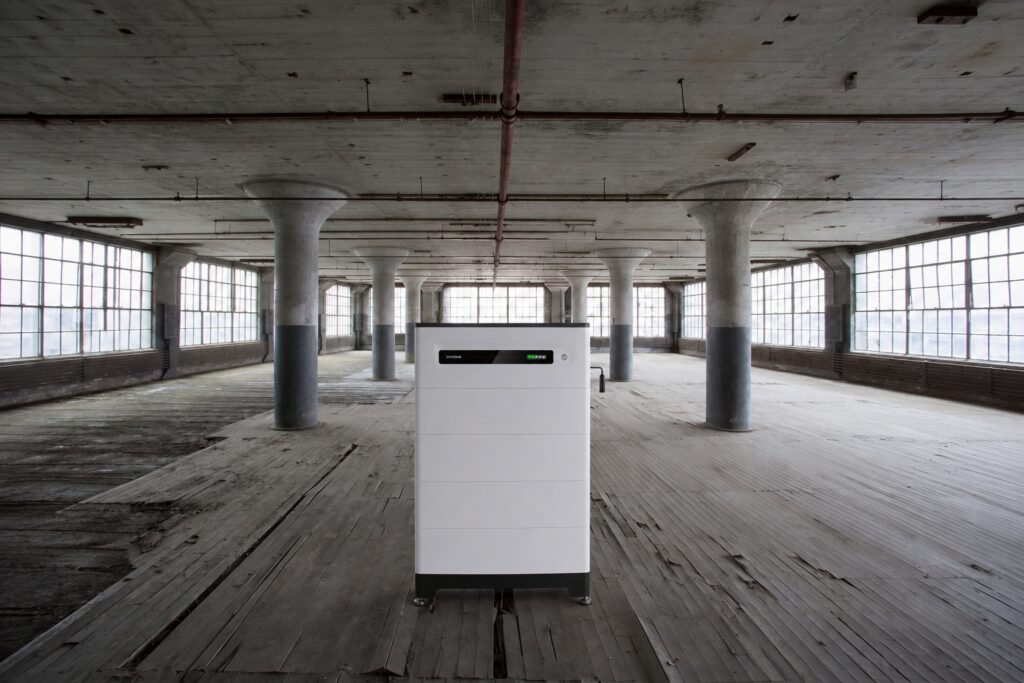

Deckenbeschränkung bei einspaltiger Aufstellung mit hohem Speicherbedarf
Häuser mit einem Speicherbedarf von >10 kWh, bei denen die Wände des Technikraums keine mehreren nebeneinander stehenden Batterieschränke aufnehmen können.
Bündelt über 13 kWh auf einer einzigen Grundfläche von 600 × 380 mm und ist etwas über 1 Meter hoch, sodass er sich sauber unter handelsüblichen wandmontierten Wechselrichtern einfügt.
- EignungKonsolidiert über 13 kWh in einer einzigen Grundfläche von 600 × 380 mm und ist etwas über 1 Meter hoch, um sauber unter standardmäßigen wandmontierten Wechselrichtern zu passen.
Was Linker mit Ihnen klärt
- Bestätigen Sie dieses Modell anhand der benachbarten Nennleistung in derselben Familie.
Dokumente
GoodWe Lynx Home F Series (HV) Datenblatt (EMEA, EN)Produktfragen
Kann dieser 13,10-kWh-Turm eine häusliche Wärmepumpe eine gesamte Winternacht lang versorgen?
Ja, für standardmäßige thermische Wärmepumpen mit 4–8 kW unter typischen Winterbedingungen. Eine moderne modulierende Luft-Wasser-Wärmepumpe zieht unter standardmäßigem Winterbetrieb ca. 1,2 kW bis 1,8 kW elektrische Leistung. Mit 11,80 kWh nutzbarer Energie versorgt der Turm 6 bis 8 Stunden aktive Kompressorlaufzeit bequem neben den Grundlasten des Haushalts (Kühlung, Beleuchtung, WLAN) und schützt das Zuhause vor teurem Spitzenstrom aus dem Netz in der Nacht.
Kann ich diesem Turm in Zukunft ein 5. Modul hinzufügen, um 16,38 kWh zu erreichen?
Ja. Es können insgesamt bis zu 5 Module auf derselben Basis gestapelt werden. Die in diesem Kit enthaltene PCU-Basis unterstützt bis zu 5 Module. Zum Erweitern schalten Sie einfach den DC-Schalter aus, platzieren ein fünftes LX F3.3-H-Modul oben auf der Säule, verankern die Wandhalterungen neu und schalten wieder ein. Das System kalibriert sich automatisch auf 16,38 kWh / 512 V.
Wie hoch ist die gesamte Montagehöhe und das Gewicht des 4-Modul-Turms?
1.015 mm Höhe; 201,0 kg Gesamtgewicht. * Gesamthöhe: 1.015 mm (ca. 40 Zoll) auf seinem Nivelliersockel. * Gesamtgewicht: 201 kg (ca. 443 lbs). * Strukturempfehlung: Verwenden Sie die mitgelieferte schwere Wandhalterung, um die Oberseite der 1-Meter-Säule für seismische Stabilität an der Wand zu verankern.
Systemkomponenten
Erforderliche Komponenten
GoodWe GW10K-ET Hybrid-Wechselrichter (eines von 8 gelisteten Modellen)
Artikelnr.: DLK-GOODWE-GW10KET
Die eigenen Kompatibilitätsdaten des Produkts listen 8 gekoppelte Wechselrichter, GW5K-ET bis GW30K-ET (sowohl die ET-5–10-kW- als auch die ET-15–30-kW-Familien); der GW10K-ET wird als repräsentatives Beispiel der mittleren Leistungsklasse gezeigt, nicht als einzige Option.
Empfohlene Komponenten
GoodWe EzManager3000
Artikelnr.: DLK-GOODWE-EZMANAGER3000
Einzelstandort-Heim-EMS für den gekoppelten Hybridwechselrichter plus EV-Ladegerät / Wärmepumpe / Shelly-Gerätesteuerung.
Freigegebene Kombinationen
GoodWe GW10K-BTArtikelnr. DLK-GOODWE-GW10KBTGoodWe setzt für die Lynx Home F ARM 25 und DSP 09 oder höher auf dem ET/BT voraus.
GoodWe GW5K-BTArtikelnr. DLK-GOODWE-GW5KBTGoodWe setzt für die Lynx Home F ARM 25 und DSP 09 oder höher auf dem ET/BT voraus.
GoodWe GW8K-BTArtikelnr. DLK-GOODWE-GW8KBTGoodWe setzt für die Lynx Home F ARM 25 und DSP 09 oder höher auf dem ET/BT voraus.
GoodWe GW15K-ETArtikelnr. DLK-GOODWE-GW15KETGoodWe setzt für die Lynx Home F ARM 07 und DSP 06 oder höher auf dem ET 15-30 kW voraus.
GoodWe GW20K-ETArtikelnr. DLK-GOODWE-GW20KETGoodWe setzt für die Lynx Home F ARM 07 und DSP 06 oder höher auf dem ET 15-30 kW voraus.
GoodWe Lynx D 20 kWh + GW20K-ETArtikelnr. DLK-GOODWE-LYNXD20KWHGW20KETGoodWe setzt für die Lynx Home F ARM 07 und DSP 06 oder höher auf dem ET 15-30 kW voraus.
GoodWe GW25K-ETArtikelnr. DLK-GOODWE-GW25KETGoodWe setzt für die Lynx Home F ARM 07 und DSP 06 oder höher auf dem ET 15-30 kW voraus.
GoodWe Lynx D 25 kWh + GW25K-ETArtikelnr. DLK-GOODWE-LYNXD25KWHGW25KETGoodWe setzt für die Lynx Home F ARM 07 und DSP 06 oder höher auf dem ET 15-30 kW voraus.
GoodWe GW29.9K-ETArtikelnr. DLK-GOODWE-GW299KETGoodWe setzt für die Lynx Home F ARM 07 und DSP 06 oder höher auf dem ET 15-30 kW voraus.
GoodWe GW30K-ETArtikelnr. DLK-GOODWE-GW30KETGoodWe setzt für die Lynx Home F ARM 07 und DSP 06 oder höher auf dem ET 15-30 kW voraus.
GoodWe GW10K-ETArtikelnr. DLK-GOODWE-GW10KETGoodWe setzt für die Lynx Home F ARM 25 und DSP 09 oder höher auf dem ET/BT voraus.
GoodWe GW5K-ETArtikelnr. DLK-GOODWE-GW5KETGoodWe setzt für die Lynx Home F ARM 25 und DSP 09 oder höher auf dem ET/BT voraus.
GoodWe GW6.5K-ETArtikelnr. DLK-GOODWE-GW65KETGoodWe setzt für die Lynx Home F ARM 25 und DSP 09 oder höher auf dem ET/BT voraus.
GoodWe GW8K-ETArtikelnr. DLK-GOODWE-GW8KETGoodWe setzt für die Lynx Home F ARM 25 und DSP 09 oder höher auf dem ET/BT voraus.
