Beschreibung
Betrieb an der oberen Grenze von Hochspannungs-Wechselrichtern für Privathaushalte.

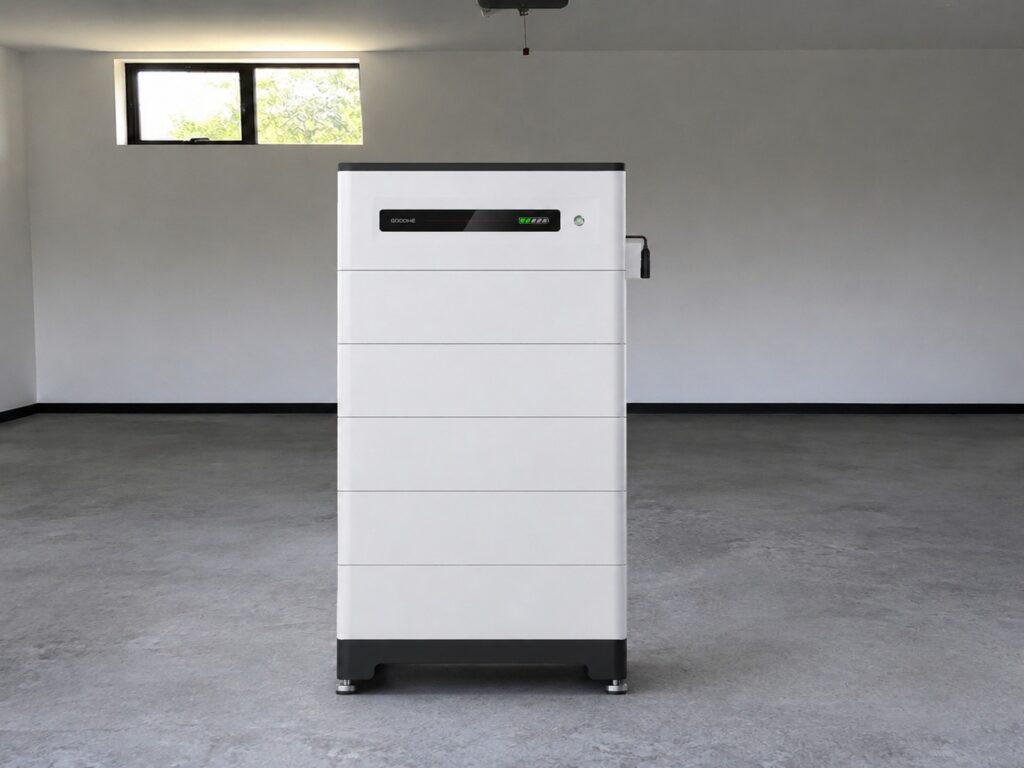

GoodWe Lynx Home F 16,38 kWh ist der Flaggschiff-5-Modul-Hochvolt-Batterieturm mit 512 V Nennbetriebsspannung, entwickelt für maximale Energiedichte pro Quadratmeter und erweiterte netzunabhängige Autarkie für das gesamte Haus.
512 V maximale Einzel-Stack-Spannung
Arbeitet an der oberen Grenze von Wohngebäude-Wechselrichtern (456–576 V), um eine Spitzen-DC-DC-Wandlungseffizienz zu erzielen.
14,75 kWh nutzbare Speicherkapazität
Die maximale Einzelkolonnen-Kapazität versorgt Heizung, Kochen und Haushaltslasten über mehrtägige Stromausfälle hinweg.
Kompakte 1,21 m Einzelkolonnen-Grundfläche (0,23 m²)
Konsolidiert 16,38 kWh in einem einzigen vertikalen Stack, ohne mehrere Bodenflächen zu belegen.
Kabellose modulare Montage
Interne selbstausrichtende Sammelschienen verbinden Strom- und Kommunikationsleitungen automatisch ohne externe DC-Verkabelung.
Weitere Produktdetails
Das Stapeln von 5 Modulen bringt die Stringspannung auf 512 V Nennspannung (456–576 V Arbeitsbereich) und versetzt den Hybrid-Wechselrichter in seinen spannungsärmsten, effizientesten Umwandlungszustand mit minimaler Aufwärtsregelung.
- Die 160S-LFP-Zellreihe liefert maximale elektrische Rundreiseeffizienz über Sommer- und Winterzyklen.
- Der niedrige Betriebsstrom minimiert die interne $I^2R$-Wärmeentwicklung und verlängert die Kalenderlebensdauer auf über 15 Jahre.
- Das Echtzeit-Master-BMS-Balancing hält eine gleichmäßige Spannung und einen gleichmäßigen Ladezustand über alle 5 gestapelten Module aufrecht.

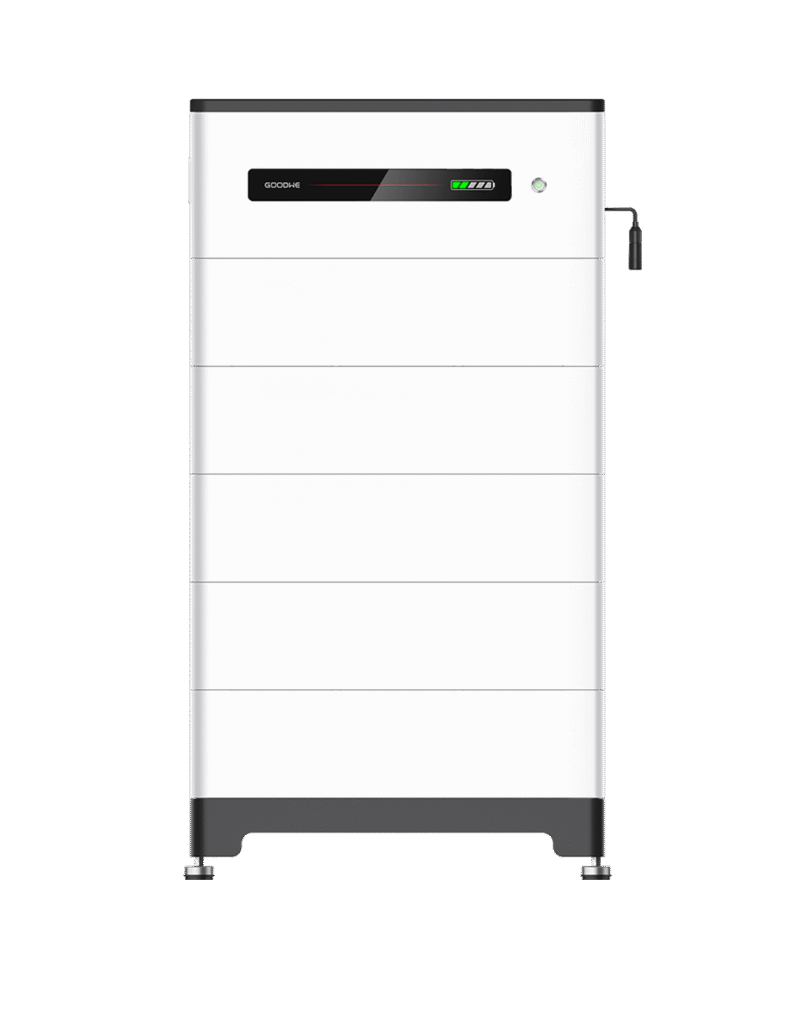

GoodWe Lynx Home F
Modelle im Vergleich
Seitlich scrollen, um alle Modelle zu vergleichen.
4 Modelle
Nutzbare Energie
16,38 kWh
13,10 kWh
—
—
Nennenergie
3,27 kWh
3,27 kWh
3,27 kWh
—
Nennspannung
512,0 V
409,6 V
102,4 V
—
Zellchemie
LFP (LiFePO4)
LFP (LiFePO4)
LFP (LiFePO4)
—
Max. Ladestrom
25 A
25 A
—
—
Max. Entladestrom
25 A
25 A
—
—
Schutzart
IP55
IP55
IP55
—
Gewicht
244 kg
201 kg
—
—

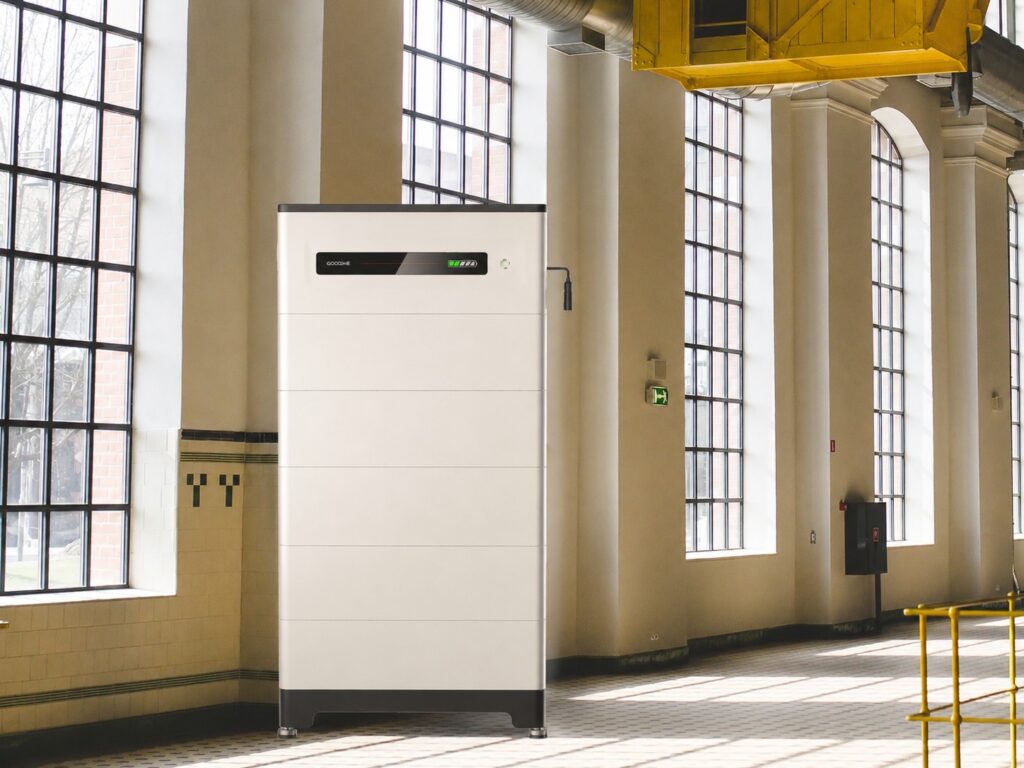

16,38 kWh Kapazität vereint in einem einzigen 1,2 m hohen vertikalen Fußabdruck.
Mit einer Höhe von 1,21 m auf seinem schweren Basissockel bietet dieser 5-Modul-Turm eine extreme volumetrische Energiedichte und bleibt dabei sicher an der Wand verankert. Interne Sammelschienenkontakte eliminieren 5 separate Sätze externer Hochspannungskabel und Leitungsschächte. Die integrierte Wandhalterung bietet zertifizierte seismische und mechanische Stabilität für den gesamten 244 kg schweren Stapel. Das Gehäuse mit IP55-Schutzart ist für unbeheizte Keller, technische Hauswirtschaftsräume und geschützte Außennischen zertifiziert (-20 bis +50 °C).
Stapeln, verbinden, fertig.
Die Module erkennen sich selbst, das Master-BMS der PCU meldet den gesamten Turm als einen Batteriespeicher über CAN an den Wechselrichter. Die Inbetriebnahme liest einen Batteriespeicher, nicht fünf, und Diagnose sowie Updates laufen remote über den Wechselrichter.
Volle Leistung für das Haus, Tag und Nacht.
12,80 kW Nennentladung sind mehr, als ein 10-kW-ET jemals von seinem Batteriespeicher verlangt, jedes Kilowatt, das der Wechselrichter liefern kann, kann der Turm einspeisen, einschließlich Notstrom.
Wird als Einzelteile geliefert und vor Ort gestapelt.
244 kg bewegen sich nie als ein Stück: Basis, PCU und fünf Module werden getrennt transportiert und vor Ort gestapelt. Der Platzbedarf bleibt bei jeder Höhe 600 x 380 mm, entscheidend ist der Weg in den Raum und dass der Raum zum Laden frostfrei bleibt.
Technische Daten
Das ultimative Einzelsäulen-Flaggschiff für private Speicherlösungen für vollständige elektrische Autarkie.
Maximale vertikale Kapazität mit 5 Modulen und 512-V-Hochspannungseffizienz.
Diese 16,38-kWh-Turmkonfiguration maximiert die Einzelsäulen-Lynx-Home-F-Konfiguration, indem sie fünf 3,27-kWh-LFP-Module stapelt, um 512 V Nennspannung zu erreichen. Sie bietet maximale Energiedichte pro Quadratmeter Bodenfläche und ermöglicht großen Einfamilienhäusern und Anwesen, schwere Haushaltsgrundlasten, Erdwärmepumpen und Elektrofahrzeug-Puffer vollständig netzunabhängig über alle vier Jahreszeiten zu versorgen.
- Nennspeicher
- 16,38 kWh
- Spitzenbetriebsspannung
- 512,0 V
- Dauerstrom
- 25 A
- Minimale Stellfläche
- 0,23 m²
Energie & Elektrik
- Nutzbare Energie
- 16,38 kWh
- Nennspannung
- 512,0 V
- Betriebsspannungsbereich
- 456,0 ~ 576,0 V
- Nennleistung
- 12,80 kW
- Zellchemie
- LFP (LiFePO4)
- Nennenergie des Batteriemoduls
- 3,27 kWh
- Nennspannung des Batteriemoduls
- 102,4 V
- Batteriemodule pro Turm
- 5
- Nennladestrom / Nennentladestrom
- 25 A
- Batteriemodul
- LX F3.3-H, 3,27 kWh, 102,4 V
Umgebung
- Schutzart
- IP55
- Betriebstemperatur
- Laden: 0 ~ +50; Entladen: -20 ~ +50 °C
- Relative Luftfeuchtigkeit
- 0 - 95%
- Maximale Betriebshöhe (m)
- 2000
Mechanik & Kommunikation
- Abmessungen (B × H × T)
- 600 × 1090 × 380 mm
- Gewicht
- 244 kg
- Kommunikation
- CAN
Konformität
- Sicherheit
- IEC62619, IEC62040, CEC
- EMC
- CE, RCM
- Transport
- UN38.3
Mechanik & Kommunikation
- Montagemethode
- Boden, geerdet
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der GoodWe Lynx Home F 16,38 kWh (PCU-Basis + 5 x LX F3.3-H) gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.
Projektszenario
Große reine Elektro-Einfamilienhäuser (12–16 kWp Solaranlagen)
Luxuriöse Einfamilienhäuser mit hohem Verbrauch (Erdwärme- oder Luft-Wasser-Wärmepumpen, Induktionskochfelder, Hausautomation und private E-Auto-Ladung).
14,75 kWh nutzbare Kapazität bieten die Tiefe, die erforderlich ist, um einen jährlichen Solar-Eigenverbrauch von über 90 % zu erreichen, indem hohe Tageserträge gepuffert werden, um die hohen Abendlasten für Heizung und Kochen abzudecken.
- GrenzeWenn die nächtliche Grundlast des Haushalts unter 8 kWh liegt und die Immobilie keine Wärmepumpen-Raumheizung nutzt, reduzieren Sie die Größe, um Investitionskosten zu sparen.
Was Linker mit Ihnen klärt
- Wenn die nächtliche Grundlast des Haushalts unter 8 kWh liegt und die Immobilie keine Wärmepumpen-Raumheizung nutzt, reduzieren Sie die Größe, um Investitionskosten zu sparen.
Projektszenario

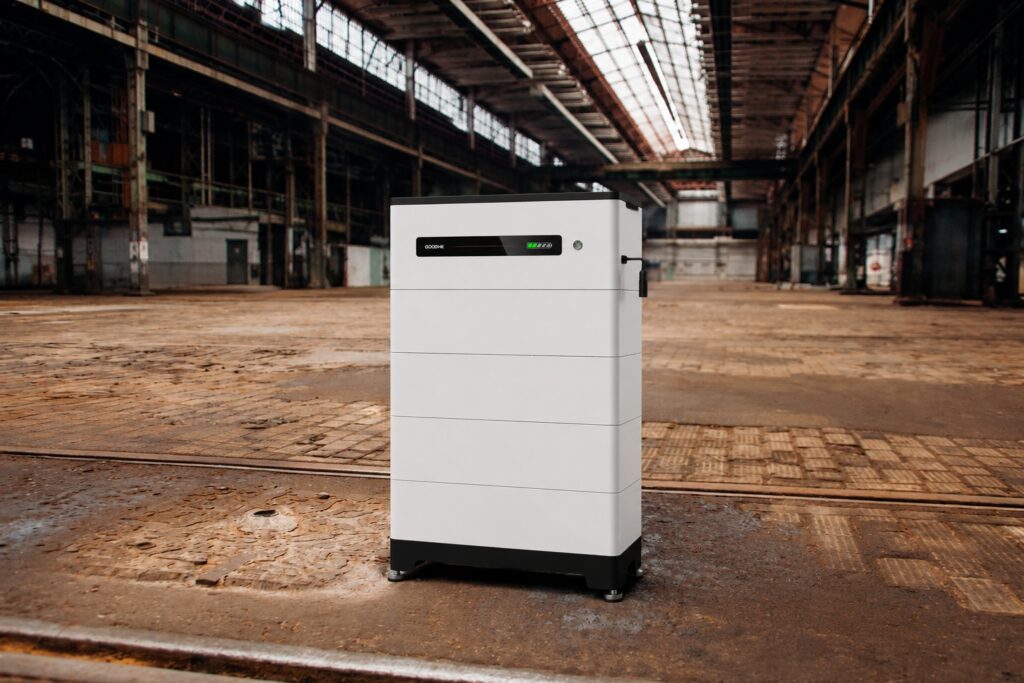

Mehrtägige Notstrom-Resilienz bei Netzausfall
Häuser in ländlichen Gebieten oder am Rand des Stromnetzes, die bei längeren winterlichen Stromausfällen des Versorgers betroffen sind.
Verfügt über genügend Energiereserven, um kritische Heizung, Wasserpumpen, Beleuchtung und Kommunikationskreise über mehrere aufeinanderfolgende Tage bewölkten Winterwetters aufrechtzuerhalten, wenn sie mit Solar-Schwarzstart kombiniert wird.
Was Linker mit Ihnen klärt
- Bestätigen Sie dieses Modell anhand der benachbarten Nennleistung in derselben Familie.
Dokumente
GoodWe Lynx Home F Series (HV) Datenblatt (EMEA, EN)Produktfragen
Kann ich dieser Anlage ein 6. Batteriemodul hinzufügen, um etwa 20 kWh zu erreichen?
Nein. Maximal 5 Module (16,38 kWh) pro einzelner Anlage. Die physische Höhe, die strukturelle Stabilität und die elektrische Spannungsobergrenze (max. 600 V DC) der PCU-Basis begrenzen jede Säule auf maximal 5 Module. Um über 16,38 kWh hinauszugehen, müssen Sie eine zweite vollständige Anlage (einschließlich eigener PCU-Basis) installieren und die beiden Anlagen über eine externe Hochspannungs-Gleichstrom-Kombinationsbox parallel verbinden.
Wie hoch ist die gesamte montierte Höhe und das Gewicht des 5-Modul-Turms?
1.210 mm Höhe; 244,0 kg Gesamtgewicht. * Gesamthöhe: 1.210 mm (ca. 47,6 Zoll / 1,21 m) auf dem Nivelliersockel. * Gesamtgewicht: 244 kg (ca. 538 lbs). * Verpflichtender Installationsschritt: Die Befestigung der mitgelieferten oberen Wandhalterung in festem Mauerwerk oder Wandpfosten ist zur Vermeidung von Kippgefahren verpflichtend.
Wie lange dauert es, bis eine 10-kW-Solaranlage diesen 16,38-kWh-Turm vollständig auflädt?
Ungefähr 2 bis 2,5 Stunden klarer Mittagssonne. Bei maximalem kontinuierlichem Ladestrom von 25 A (ca. 7,5 kW bis 10 kW DC-Leistung je nach Spannung) lädt der Wechselrichter den 16,38-kWh-Turm in etwa 2 bis 2,5 Stunden starker Solarerzeugung von 10 % auf 100 % Ladezustand.
Systemkomponenten
Erforderliche Komponenten
GoodWe GW10K-ET Hybrid-Wechselrichter (eines von 8 gelisteten Modellen)
Artikelnr.: DLK-GOODWE-GW10KET
Die eigenen Kompatibilitätsdaten des Produkts listen 8 gekoppelte Wechselrichter, GW5K-ET bis GW30K-ET (sowohl die ET-5–10-kW- als auch die ET-15–30-kW-Familien); der GW10K-ET wird als repräsentatives Beispiel der mittleren Leistungsklasse gezeigt, nicht als einzige Option.
Empfohlene Komponenten
GoodWe EzManager3000
Artikelnr.: DLK-GOODWE-EZMANAGER3000
Einzelstandort-Heim-EMS für den gekoppelten Hybridwechselrichter plus EV-Ladegerät / Wärmepumpe / Shelly-Gerätesteuerung.
Freigegebene Kombinationen
GoodWe GW10K-BTArtikelnr. DLK-GOODWE-GW10KBTGoodWe setzt für die Lynx Home F ARM 25 und DSP 09 oder höher auf dem ET/BT voraus.
GoodWe GW5K-BTArtikelnr. DLK-GOODWE-GW5KBTGoodWe setzt für die Lynx Home F ARM 25 und DSP 09 oder höher auf dem ET/BT voraus.
GoodWe GW8K-BTArtikelnr. DLK-GOODWE-GW8KBTGoodWe setzt für die Lynx Home F ARM 25 und DSP 09 oder höher auf dem ET/BT voraus.
GoodWe GW15K-ETArtikelnr. DLK-GOODWE-GW15KETGoodWe setzt für die Lynx Home F ARM 07 und DSP 06 oder höher auf dem ET 15-30 kW voraus.
GoodWe GW20K-ETArtikelnr. DLK-GOODWE-GW20KETGoodWe setzt für die Lynx Home F ARM 07 und DSP 06 oder höher auf dem ET 15-30 kW voraus.
GoodWe Lynx D 20 kWh + GW20K-ETArtikelnr. DLK-GOODWE-LYNXD20KWHGW20KETGoodWe setzt für die Lynx Home F ARM 07 und DSP 06 oder höher auf dem ET 15-30 kW voraus.
GoodWe GW25K-ETArtikelnr. DLK-GOODWE-GW25KETGoodWe setzt für die Lynx Home F ARM 07 und DSP 06 oder höher auf dem ET 15-30 kW voraus.
GoodWe Lynx D 25 kWh + GW25K-ETArtikelnr. DLK-GOODWE-LYNXD25KWHGW25KETGoodWe setzt für die Lynx Home F ARM 07 und DSP 06 oder höher auf dem ET 15-30 kW voraus.
GoodWe GW29.9K-ETArtikelnr. DLK-GOODWE-GW299KETGoodWe setzt für die Lynx Home F ARM 07 und DSP 06 oder höher auf dem ET 15-30 kW voraus.
GoodWe GW30K-ETArtikelnr. DLK-GOODWE-GW30KETGoodWe setzt für die Lynx Home F ARM 07 und DSP 06 oder höher auf dem ET 15-30 kW voraus.
GoodWe GW10K-ETArtikelnr. DLK-GOODWE-GW10KETGoodWe setzt für die Lynx Home F ARM 25 und DSP 09 oder höher auf dem ET/BT voraus.
GoodWe GW5K-ETArtikelnr. DLK-GOODWE-GW5KETGoodWe setzt für die Lynx Home F ARM 25 und DSP 09 oder höher auf dem ET/BT voraus.
GoodWe GW6.5K-ETArtikelnr. DLK-GOODWE-GW65KETGoodWe setzt für die Lynx Home F ARM 25 und DSP 09 oder höher auf dem ET/BT voraus.
GoodWe GW8K-ETArtikelnr. DLK-GOODWE-GW8KETGoodWe setzt für die Lynx Home F ARM 25 und DSP 09 oder höher auf dem ET/BT voraus.
