GoodWe Lynx Home F 6,55 kWh (PCU-Basis + 2 x LX F3.3-H)
Beschreibung
Interne selbstausrichtende Sammelschienen für eine schnelle, fehlerfreie Montage.

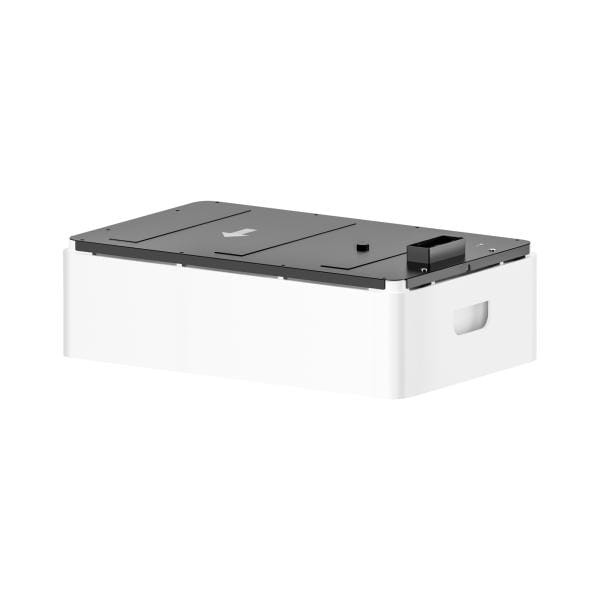

Der GoodWe LX F3.3-H ist ein 3,27-kWh-Hochvolt-Batteriemodul auf Lithium-Eisenphosphat-Basis (LFP) mit internen Plug-and-Play-Sammelschienen, das entwickelt wurde, um GoodWe Lynx Home F Speichertürme von 6,55 kWh auf bis zu 16,38 kWh zu erweitern.
Kabelloses vertikales Stapeln
Interne Steckverbinder übertragen Hochspannungsstrom und Kommunikation direkt zwischen den Modulen ohne externe Kabel.
102,4 V Hochspannungsstufung
Fügt 102,4 V Nennspannung pro Modul hinzu, um Hybrid-Wechselrichter in ihr höchstes DC-DC-Wandlungseffizienzfenster zu bringen.
Thermisch beständige LFP-Chemie
Kobaltfreie Lithium-Eisenphosphat-Zellen bieten langfristige zyklische Sicherheit und Stabilität von -20 °C bis +50 °C.
Handhabbares 43-kg-Modulgewicht
Für eine saubere Zweipersonen-Installation in kompakten Wohnwirtschaftsräumen und Kellern dimensioniert und ausbalanciert.
Weitere Produktdetails
Herkömmliche Hochvolt-Batteriemodule erfordern externe DC-Kabelbrücken, flexible Schutzschläuche und Kommunikations-Patchkabel zwischen jeder Ebene. Der LX F3.3-H führt Strom- und CAN-Leitungen intern über schwere Steckverbinder.
- Selbstausrichtende Führungsstifte gewährleisten eine perfekte mechanische Sitzposition und elektrischen Kontakt bei vertikaler Platzierung.
- Eliminiert freiliegende Hochspannungs-Gleichstromverkabelung und reduziert Brand- und Kontaktgefahren in Wohnräumen.
- Reduziert die Montagezeit des Batteriespeicher-Stapels vor Ort auf unter 15 Minuten für eine komplette 3-Modul-Säule.
GoodWe Lynx Home F
Modelle im Vergleich
Seitlich scrollen, um alle Modelle zu vergleichen.
4 Modelle
Nutzbare Energie
—
13,10 kWh
16,38 kWh
—
Nennenergie
3,27 kWh
3,27 kWh
3,27 kWh
—
Nennspannung
102,4 V
409,6 V
512,0 V
—
Zellchemie
LFP (LiFePO4)
LFP (LiFePO4)
LFP (LiFePO4)
—
Max. Ladestrom
—
25 A
25 A
—
Max. Entladestrom
—
25 A
25 A
—
Schutzart
IP55
IP55
IP55
—
Gewicht
—
201 kg
244 kg
—
Hohe thermische Stabilität mit integriertem Sub-BMS-Zellbalancing.
Ausgestattet mit prismatischen LFP-Zellen in Automobilqualität in einer 32S-Serienkonfiguration verfügt jedes Modul über integrierte Sub-BMS-Elektronik, die Zelltemperaturen und -spannungen kontinuierlich an die Master-PCU-Basis meldet. Zellgenaue Temperatursensoren und aktives Balancieren verhindern lokale Zelldegradation über Tausende täglicher Zyklen. Weiter Betriebstemperaturbereich: Laden von 0 °C bis +50 °C, Entladen bis -20 °C. Das IP55-versiegelte Gehäuse schützt die Zellgruppen vor Kondenswasserbildung in unbeheizten Kellern.
3,27 kWh pro Stufe, insgesamt vier Stufen
Zwei bis fünf Module auf einer PCU: 6,55, 9,83, 13,10, 16,38 kWh. Jede Stufe ist dasselbe Bauteil: BMD0033-01-00P, zwölf pro Palette. , sodass eine Erweiterung eine Wiederholungsbestellung und keine neue Konfiguration ist.
Der fertige Turm behält seine IP55-Klassifizierung
Das Stapeln eines Moduls öffnet keinen neuen Witterungspfad: Der montierte Turm bleibt IP55, und die hinzugefügten Zellen behalten dasselbe Betriebsfenster wie die bereits im Stapel befindlichen.
Die Überwachung bleibt bei der PCU
Das Modul trägt die Energie; der Master-BMS in der PCU verwaltet weiterhin den gesamten Stapel und kommuniziert per CAN mit dem GoodWe-Wechselrichter. Die Paarung muss nicht erneut eingerichtet werden.
Technische Daten
Der grundlegende Hochspannungs-Baustein für die GoodWe Lynx Home F Wohnraumspeicherung.
3,27-kWh-Modul zur modularen Erweiterung mit internen Plug-and-Play-Sammelschienen.
Als modulare Erweiterungseinheit für Lynx Home F-Systeme fügt der LX F3.3-H 3,27 kWh Nennspeicher und 102,4 V Nennbusspannung pro Ebene hinzu. Seine internen Steckverbinder verbinden sich automatisch, wenn Module vertikal gestapelt werden, wodurch externe Hochspannungs-DC-Kabel zwischen Modulen, Crimpwerkzeuge und Verdrahtungsfehler vollständig entfallen.
- Nennkapazität
- 3,27 kWh
- Hochvolt-Bus
- 102,4 V
- Dauerstrom
- 25 A
- Externe DC-Brücken
- Keine
Allgemeine Daten
- Konfiguration
- Batteriemodul, 1 von 2–5 pro Turm
- Nutzbare Energie
- 3,27 kWh
- Nennspannung
- 102,4 V
- Zellchemie
- LFP (LiFePO4)
- Hersteller-Teilenummer
- BMD0033-01-00P
- Verpackung (VPE)
- 12 pro Palette
Turm- und Umgebungsdaten
- Mindestanzahl Module pro Turm
- 2
- Maximale Anzahl Module pro Turm
- 5
- Turm-Energiebereich
- 6,6–16,4 kWh
- Betriebsspannung je Turm
- 182,4–230,4 / 273,6–345,6 / 364,8–460,8 / 456,0–576,0 V
- Betriebstemperatur
- Laden 0 bis +50 °C; Entladen -20 bis +50 °C
- Schutzart
- IP55
- BMS-Kommunikation
- CAN
- Sicherheitsnormen
- IEC 62619, IEC 62040, CEC
- Transportzertifizierung
- UN38.3
Projekt-Eignung
Wo dieses Modell passt.

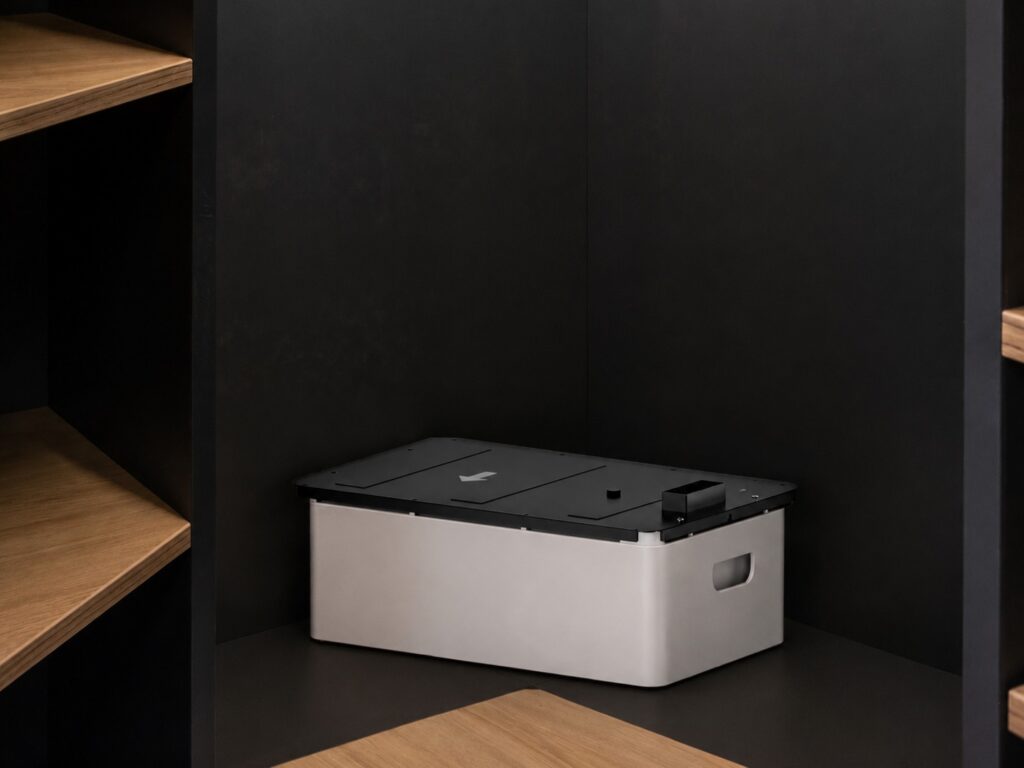

Szenarien, die zeigen, in welche Projekte der GoodWe LX F3.3-H (Lynx Home F-Batteriemodul, 3,27 kWh) gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.
Projektszenario

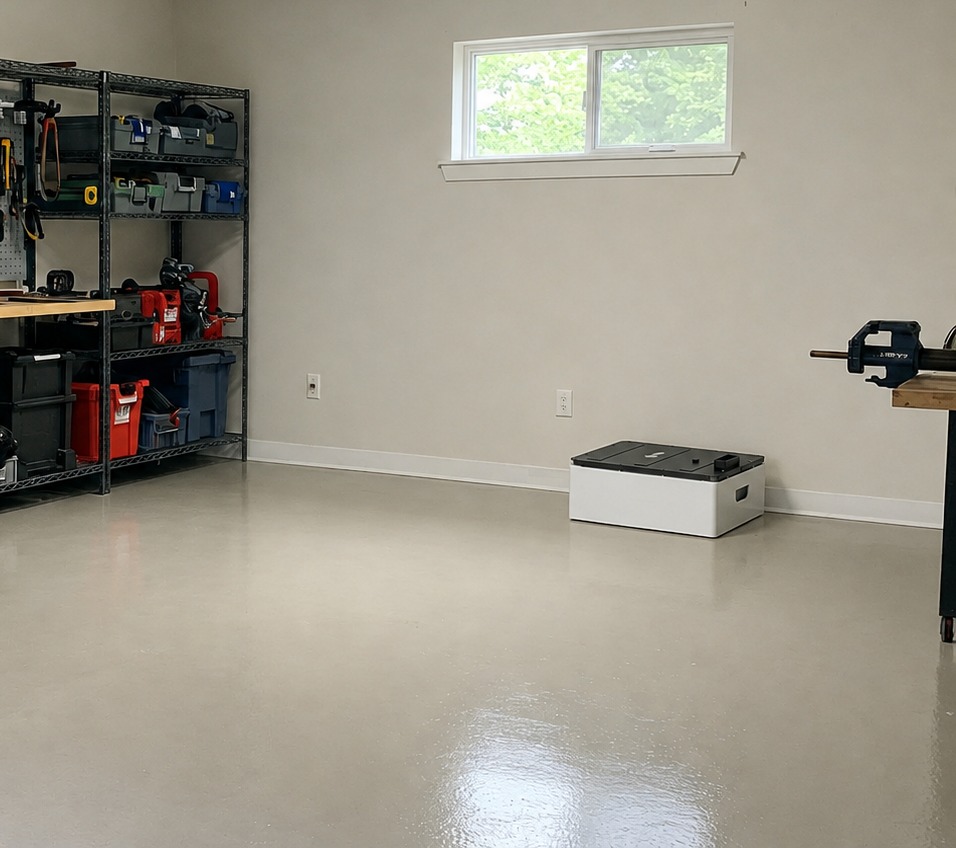

Modulare Kapazitätserweiterung an einem bestehenden Lynx Home F Turm
Hausbesitzer, die zunächst einen 2-Modul-Turm (6,55 kWh) oder 3-Modul-Turm (9,83 kWh) Lynx Home F installiert haben und nun die Speicherkapazität aufgrund der Anschaffung eines E-Autos oder einer Wärmepumpe erhöhen möchten.
Bestellen Sie 1 oder 2 einzelne LX F3.3-H-Module, entriegeln Sie die obere Abdeckung, setzen Sie die neuen Module direkt auf den Stapel und verankern Sie sie erneut. Die PCU-Basis erkennt die neue Kapazität nach dem Neustart automatisch.
- EignungBestellen Sie 1 oder 2 einzelne LX F3.3-H-Module, lösen Sie die obere Abdeckung, setzen Sie die neuen Module direkt auf den Stapel und verankern Sie sie erneut. Die PCU-Basis erkennt die neue Kapazität nach dem Neustart automatisch.
Was Linker mit Ihnen klärt
- Bestätigen Sie dieses Modell anhand der benachbarten Nennleistung in derselben Familie.
Projektszenario

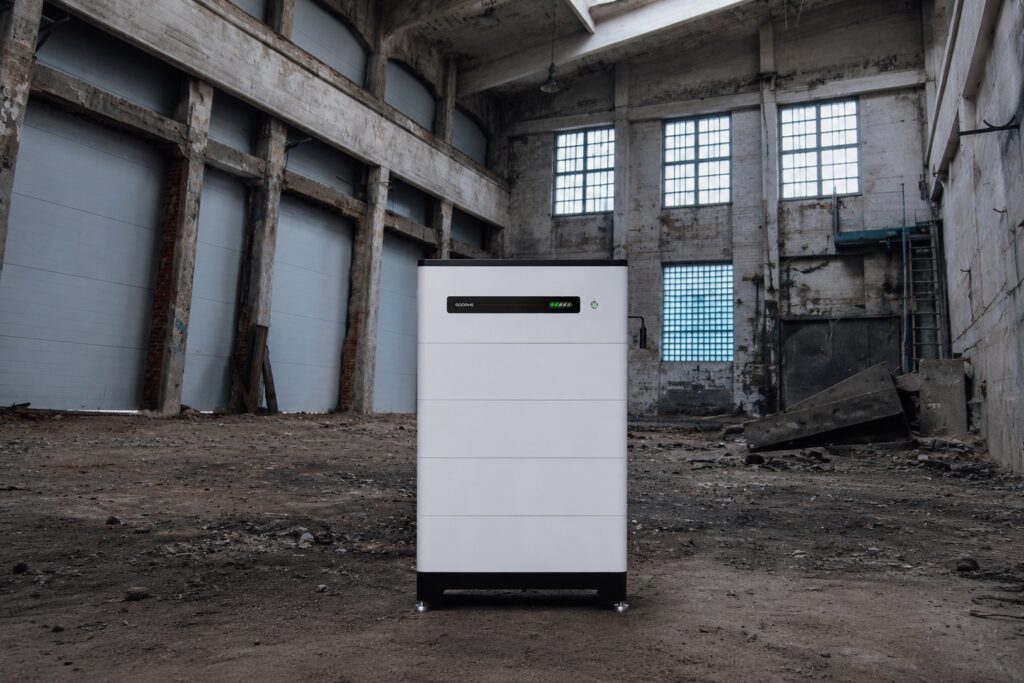

Feine Systemdimensionierung für neue Wohnprojekte
Dimensionierung der Hochvolt-Batteriekapazität, um sie exakt an den Solarertrag anzupassen (z. B. 2 Module für 5–7 kWp Solar, 3 Module für 8–10 kWp Solar, 4–5 Module für 12–16 kWp Solar).
Die Dimensionierung des Speichers in 3,27-kWh-Schritten vermeidet die Bezahlung unnötiger Überkapazität auf kleinen Dächern, während größere Häuser Spannung und kWh gemeinsam skalieren können.
- DimensionierungDie Speicherung in 3,27-kWh-Schritten vermeidet die Bezahlung unnötiger Überkapazitäten auf kleinen Dächern und ermöglicht größeren Häusern, Spannung und kWh gemeinsam zu skalieren.
Was Linker mit Ihnen klärt
- Bestätigen Sie dieses Modell anhand der benachbarten Nennleistung in derselben Familie.
Dokumente
GoodWe Lynx Home F Series (HV) Datenblatt (EMEA, EN)Produktfragen
Kann ich ein einzelnes LX F3.3-H-Modul als eigenständigen 3,27-kWh-Batteriespeicher installieren?
Nein. Mindestens 2 Module (6,55 kWh) sind erforderlich. Ein einzelnes LX F3.3-H-Modul arbeitet mit 102,4 V Nennspannung (91,2–115,2 V Betriebsspannung). GoodWe-ET- und BT-Dreiphasen-Hybrid-Wechselrichter haben eine minimale Batterie-Startspannung von 180 V DC. Mindestens 2 Module in Reihe (204,8 V Nennspannung) sind erforderlich, um einen konformen Hochvolt-Gleichspannungsbus aufzubauen.
Wie ist das Verfahren zum Hinzufügen eines neuen Moduls zu einem älteren, bestehenden Batteriespeicher-Stack?
Laden/Entladen Sie den vorhandenen Stapel auf etwa 30–50 % SoC, bevor Sie das neue Modul hinzufügen. Beim Erweitern eines bestehenden Lynx Home F-Turms: 1. Schalten Sie den Wechselrichter aus und öffnen Sie den Haupt-DC-Trenner an der PCU-Basis. 2. Stellen Sie sicher, dass der Ladezustand (SoC) des vorhandenen Stapels nahe der Speicherspannung des neuen Werksmoduls liegt (~30 % bis 50 % SoC), um die anfängliche Zellbalancierungszeit zu minimieren. 3. Stapeln Sie das neue LX F3.3-H-Modul auf die Säule, befestigen Sie die seitlichen Verriegelungshalterungen wieder und schalten Sie ein. Die PCU registriert die hinzugefügte Kapazität automatisch.

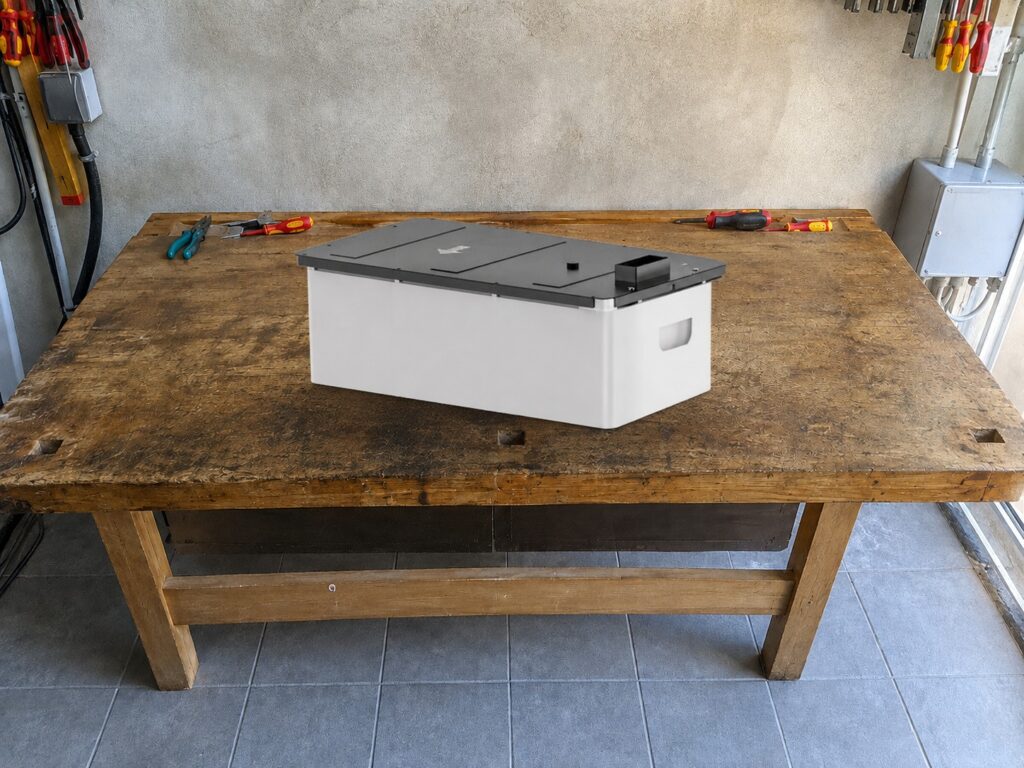

Wie sind die physischen Abmessungen und das Gewicht jedes Moduls für die Handhabung?
43,0 kg pro Modul; 600 × 380 × 155 mm. Jedes Modul wiegt 43 kg (ca. 95 lbs) und misst 600 mm Breite, 380 mm Tiefe und 155 mm Höhe. Es verfügt über integrierte seitliche Tragegriffe und ist für ein sicheres Heben durch zwei Personen bei Inneninstallationen in Wohngebäuden ausgelegt.
