Beschreibung
Direkte Hochvolt-Wechselrichter-Kopplung ohne Mehrschrank-Ausbreitung.

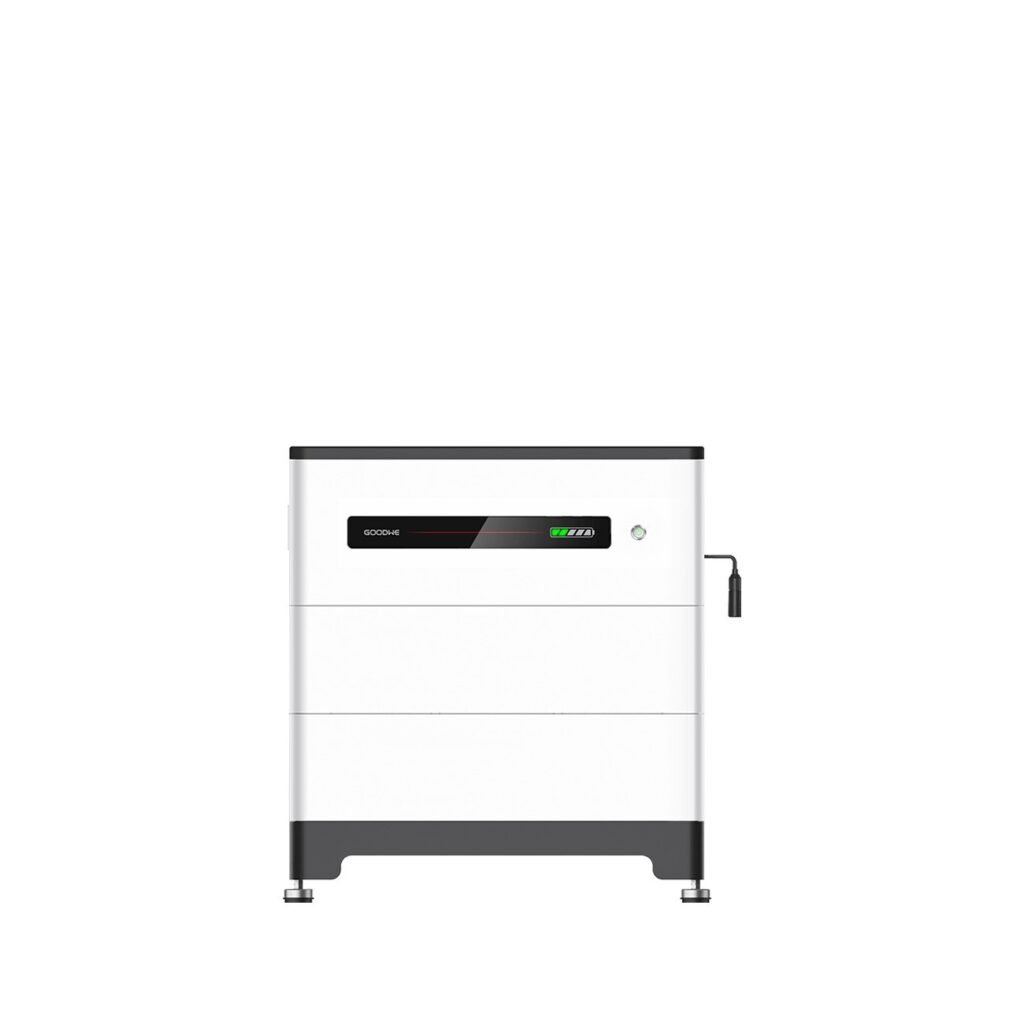

GoodWe Lynx Home F 6,55 kWh ist der kompakte Einstiegs-Hochvolt-Batterieturm, der eine Master-PCU-Basis und zwei LFP-Module kombiniert, um 204,8-V-Speicher auf einer extrem schlanken Grundfläche von 0,23 m² zu liefern.
204,8-V-Hochspannungs-Startbus
Erfüllt die 180-V-DC-Untergrenze von dreiphasigen Hybrid-Wechselrichtern mit nur 2 Modulen und minimiert Aufwärtswandlungsverluste.
Kompakte Einzelsäulen-Stellfläche (0,23 m²)
Benötigt weniger als 600 × 380 mm Bodenfläche und passt problemlos in enge Kellerecken.
Vorkonfiguriertes Komplett-Turm-Kit
Bündelt Master-PCU-Controller, Bodenständer und zwei 3,27-kWh-LFP-Module für sofortige Inbetriebnahme.
Zukunftssichere Erweiterung auf bis zu 5 Module
Fügen Sie später bis zu 3 zusätzliche LX F3.3-H-Module auf diesem exakten Turm hinzu, ohne die Basis zu ersetzen.
Weitere Produktdetails
Niederspannungs-48-V-Batterien erleiden hohe $I^2R$-Kabelverluste bei hoher Leistungsabgabe. Der Lynx Home F 6,55 kWh arbeitet mit 204,8 V Nennspannung und bietet hohe Rundum-Speichereffizienz bei einem extrem niedrigen Strom von 25 A.
- Erreicht die 180-V-DC-Startschwelle von dreiphasigen Hybridwechselrichtern mit nur zwei gestapelten Modulen.

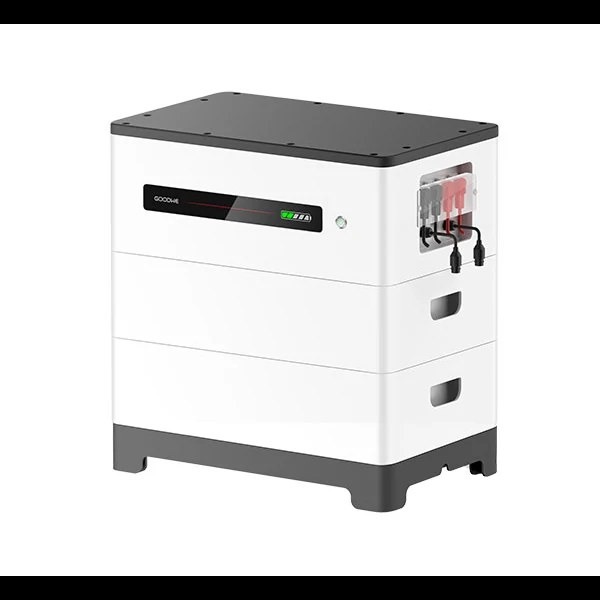

- Die interne Sammelschienenverbindung führt Hochspannungsstrom und Kommunikation direkt durch die Modulführungsstifte.
- Zellbezogene Temperatur- und Spannungsdiagnosen werden in Echtzeit vom integrierten Master-BMS überwacht.
GoodWe Lynx Home F
Modelle im Vergleich
Seitlich scrollen, um alle Modelle zu vergleichen.
4 Modelle
Nutzbare Energie
6,55 kWh
9,83 kWh
13,10 kWh
16,38 kWh
Nennenergie
3,27 kWh
3,27 kWh
3,27 kWh
3,27 kWh
Nennspannung
204,8 V
307,2 V
409,6 V
512,0 V
Zellchemie
LFP (LiFePO4)
LFP (LiFePO4)
LFP (LiFePO4)
LFP (LiFePO4)
Max. Ladestrom
25 A
25 A
25 A
25 A
Max. Entladestrom
25 A
25 A
25 A
25 A
Schutzart
IP55
IP55
IP55
IP55
Gewicht
115 kg
158 kg
201 kg
244 kg
Niedrige 62-cm-Säule mit mehrjährigem Erweiterungsspielraum.
Dieser 2-Modul-Turm wurde für beengte Wohninstallationen entwickelt, ist nur 625 mm hoch auf seinem feuchtigkeitsisolierten Basissockel und lässt vertikalen Spielraum, um später bis zu 3 weitere Module hinzuzufügen. Der schwere Bodensockel isoliert die Leistungsmodule von Bodenfeuchtigkeit und stehender Kellerkondensation. Erweiterbar auf bis zu 5 Module (16,38 kWh), indem einfach weitere LX F3.3-H-Blöcke aufgestapelt werden. Das IP55-wetterfeste Gehäuse ist für unbeheizte Technikräume, Garagen und geschützte Außennischen zertifiziert.
Der kürzeste Aufbau der Familie.

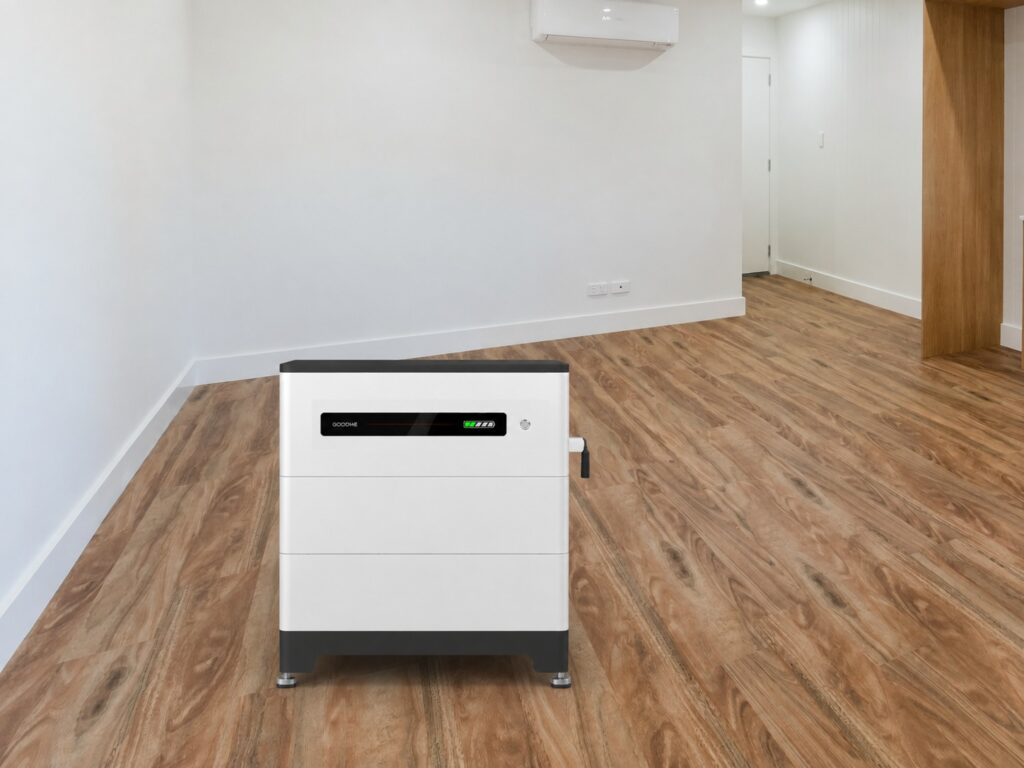

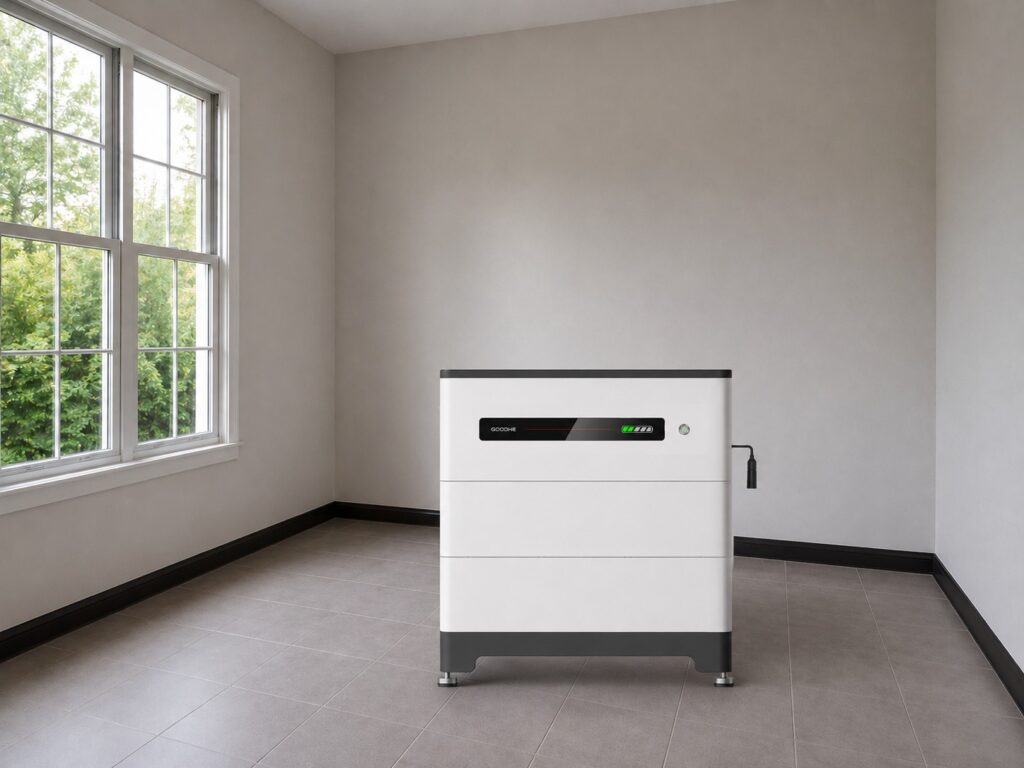

625 mm montiert auf dem geerdeten Bodenfundament, niedrig genug, um unter einem Fenster oder neben dem Wechselrichter zu stehen, ohne einen Plan dafür zu benötigen. Die IP55-Abdichtung bedeutet, dass der Ort kein beheizter Raum sein muss, und die Entladung läuft bis -20 °C weiter.
115 kg, geliefert als separate Pakete.
Basis, PCU und beide Module kommen als eigene Pakete zur Baustelle, und der Turm wird dort aufgebaut, wo er steht. Der schwerste einzelne Hub ist also ein Modul. Im fertigen Zustand ruht das Gewicht auf der Basis auf Bodenhöhe: LFP-Zellen, zertifiziert nach IEC 62619 und IEC 62040 für tägliche Zyklen.
Der Wechselrichter sieht eine Batterie, nicht zwei Module.
Die Master-BMS der PCU meldet den gesamten Turm über CAN als ein einziges 204,8-V-Batteriesystem. Inbetriebnahme, Diagnose und Firmware-Updates laufen alle über den Hybrid, und ein später hinzugefügtes Modul ändert nichts an der ursprünglichen Konfiguration.
Technische Daten
Der ideale Einstiegs-Speicherturm für standardmäßige Einfamilienhäuser mit 5–7 kWp Solar.
Kompakter 204,8-V-Hochvolt-Speicher, ausgelegt für die wesentliche private Notstromversorgung.
Dieser 6,55-kWh-Turm kombiniert eine Master-PCU-Basis mit zwei LX F3.3-H-Batteriemodulen und bietet einen Einstiegs-Hochvolt-DC-Bus (204,8 V Nennspannung), der auf standardmäßige europäische Einfamilienhäuser zugeschnitten ist. Sein kleiner 600 × 380-mm-Fußabdruck passt in schmale Technikräume, mit vollem Spielraum zur Erweiterung auf bis zu 16,38 kWh, wenn der Energieverbrauch des Haushalts wächst.
- Nennspeicher
- 6,55 kWh
- Hochvolt-Bus
- 204,8 V
- Dauerstrom
- 25 A
- Minimale Stellfläche
- 0,23 m²
Energie & Elektrik
- Nutzbare Energie
- 6,55 kWh
- Nennspannung
- 204,8 V
- Betriebsspannungsbereich
- 182,4 ~ 230,4 V
- Nennleistung
- 5,12 kW
- Zellchemie
- LFP (LiFePO4)
- Nennenergie des Batteriemoduls
- 3,27 kWh
- Nennspannung des Batteriemoduls
- 102,4 V
- Batteriemodule pro Turm
- 2
- Nennladestrom / Nennentladestrom
- 25 A
- Batteriemodul
- LX F3.3-H, 3,27 kWh, 102,4 V
Umgebung
- Schutzart
- IP55
- Betriebstemperatur
- Laden: 0 ~ +50; Entladen: -20 ~ +50 °C
- Relative Luftfeuchtigkeit
- 0 - 95%
- Maximale Betriebshöhe (m)
- 2000
Mechanik & Kommunikation
- Abmessungen (B × H × T)
- 600 × 625 × 380 mm
- Gewicht
- 115 kg
- Kommunikation
- CAN
Konformität
- Sicherheit
- IEC62619, IEC62040, CEC
- EMC
- CE, RCM
- Transport
- UN38.3
Mechanik & Kommunikation
- Montagemethode
- Boden, geerdet
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der GoodWe Lynx Home F 6,55 kWh (PCU-Basis + 2 x LX F3.3-H) gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.
Projektszenario

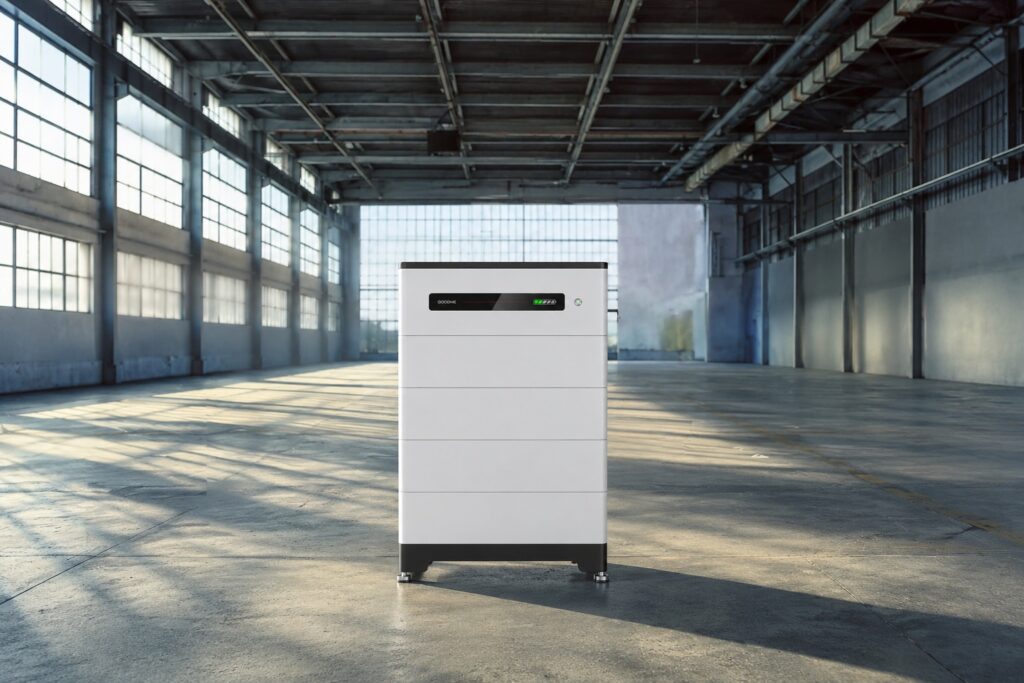

Kleine Einfamilienhäuser mit 5–7 kWp Solaranlage und moderatem Nachtbedarf
Haushalte mit 2–3 Bewohnern, die nachts eine Grundlast von 250–400 W verbrauchen (Beleuchtung, WLAN, Kühlschrank, Fernseher).
5,9 kWh nutzbare Kapazität puffern den typischen Abendverbrauch mit 10–20 % Notreserve für die Morgenkaffee- und Frühstücksroutine, ohne für unnötige Batteriekapazität zu zahlen.
- Eignung5,9 kWh nutzbare Speicherkapazität puffert typischen Abendverbrauch mit 10–20 % Notreserve für morgendliche Kaffee- und Frühstücksroutinen, sodass keine unnötige Batteriekapazität bezahlt wird.
- GrenzeWenn der Haushalt eine Luft-Wasser-Wärmepumpe oder ein Elektrofahrzeug betreibt, wird ein 6,55-kWh-Turm am frühen Abend erschöpft sein. Steigen Sie auf den 9,83-kWh-Turm (3 Module) oder den 13,10-kWh-Turm (4 Module) um.
Was Linker mit Ihnen klärt
- Wenn der Haushalt eine Luft-Wasser-Wärmepumpe oder ein Elektrofahrzeug betreibt, wird ein 6,55-kWh-Turm am frühen Abend erschöpft sein. Steigen Sie auf den 9,83-kWh-Turm (3 Module) oder den 13,10-kWh-Turm (4 Module) um.
Projektszenario

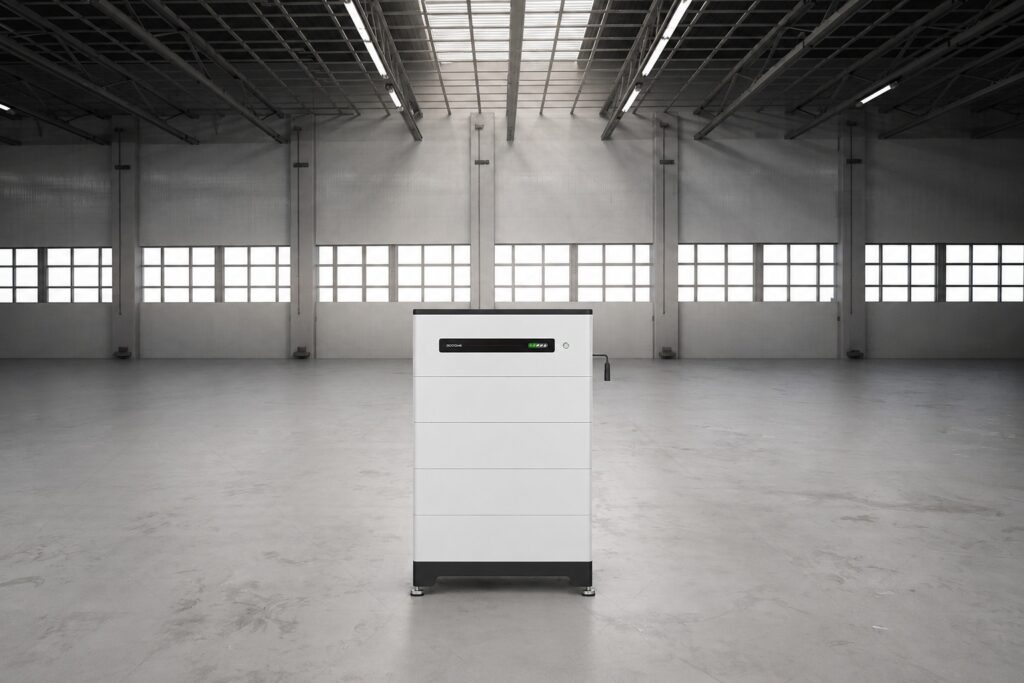

Kompakte Kellerräume und niedrige Deckenhöhen
Technikräume, in denen darüber verlaufende Wasserrohre, Lüftungskanäle oder Elektroleitungen hohe Batteriespeicher-Installationen verhindern.
Mit einer Gesamthöhe von nur 625 mm passt dieser Turm mit 2 Modulen unter niedrige Kellerregale oder Rohrleitungen und benötigt dabei nur 0,23 m² Stellfläche.
- EignungMit nur 625 mm Gesamthöhe passt dieser Turm mit 2 Modulen unter niedrige Kellerregale oder Rohrleitungen und benötigt dabei nur 0,23 m² Stellfläche.
Was Linker mit Ihnen klärt
- Bestätigen Sie dieses Modell anhand der benachbarten Nennleistung in derselben Familie.
Dokumente
GoodWe Lynx Home F-Serie (HV) Datenblatt (EN)Produktfragen
Reichen 6,55 kWh Speicher aus, um eine Wärmepumpe über Nacht zu betreiben?
Nein. Ausgelegt für häusliche Grundlasten, nicht für kontinuierliche Winterheizung. Eine typische Haushalts-Wärmepumpe zieht im Winter kontinuierlich 1,2 kW bis 2,0 kW elektrische Leistung. Bei einem Verbrauch von 1,5 kW ist ein 6,55-kWh-Turm (5,9 kWh nutzbar) in weniger als 4 Stunden vollständig entladen. Wenn Ihr Zuhause mit einer Wärmepumpe beheizt wird, empfehlen wir den Umstieg auf den Lynx Home F 13,10 kWh (4 Module) oder 16,38 kWh (5 Module) Turm.
Kann ich 2 oder 3 Jahre nach der Installation ein drittes Modul zu genau diesem Turm hinzufügen?
Ja. Kaufen Sie einfach ein LX F3.3-H-Erweiterungsmodul und stapeln Sie es oben auf. Die Master-PCU-Basis und der strukturelle Sockel, die in diesem Kit enthalten sind, unterstützen insgesamt bis zu 5 Module. Zum Erweitern schalten Sie den DC-Trenner aus, platzieren Sie das neue LX F3.3-H-Modul oben auf dem Stapel, befestigen Sie die seitlichen Verriegelungshalterungen wieder und schalten Sie ein. Die PCU aktualisiert die Systemkapazität automatisch auf 9,83 kWh.
Wie hoch sind das gesamte Montagegewicht und die Bodenlastanforderung?
115,0 kg gesamt; normale Wohnbetonböden sind vollkommen geeignet. Der komplette Turm mit 2 Modulen wiegt 115 kg (ca. 253 lbs): * PCU-Basis + obere Abdeckung: ~29 kg * 2 x LX F3.3-H Module: 86 kg (43 kg je Modul) * Bodenaufstandsfläche: 600 × 380 mm (0,23 m²), was eine geringe, verteilte Bodenlast erzeugt, die für alle häuslichen Beton- und Estrichböden geeignet ist.
Systemkomponenten
Erforderliche Komponenten
GoodWe GW10K-ET Hybrid-Wechselrichter (eines von 8 gelisteten Modellen)
Artikelnr.: DLK-GOODWE-GW10KET
Die eigenen Kompatibilitätsdaten des Produkts listen 8 gekoppelte Wechselrichter, GW5K-ET bis GW30K-ET (sowohl die ET-5–10-kW- als auch die ET-15–30-kW-Familien); der GW10K-ET wird als repräsentatives Beispiel der mittleren Leistungsklasse gezeigt, nicht als einzige Option.
Empfohlene Komponenten
GoodWe EzManager3000
Artikelnr.: DLK-GOODWE-EZMANAGER3000
Einzelstandort-Heim-EMS für den gekoppelten Hybridwechselrichter plus EV-Ladegerät / Wärmepumpe / Shelly-Gerätesteuerung.
Freigegebene Kombinationen
GoodWe GW10K-BTArtikelnr. DLK-GOODWE-GW10KBTGoodWe setzt für die Lynx Home F ARM 25 und DSP 09 oder höher auf dem ET/BT voraus.
GoodWe GW5K-BTArtikelnr. DLK-GOODWE-GW5KBTGoodWe setzt für die Lynx Home F ARM 25 und DSP 09 oder höher auf dem ET/BT voraus.
GoodWe GW8K-BTArtikelnr. DLK-GOODWE-GW8KBTGoodWe setzt für die Lynx Home F ARM 25 und DSP 09 oder höher auf dem ET/BT voraus.
GoodWe GW15K-ETArtikelnr. DLK-GOODWE-GW15KETGoodWe setzt für die Lynx Home F ARM 07 und DSP 06 oder höher auf dem ET 15-30 kW voraus.
GoodWe GW20K-ETArtikelnr. DLK-GOODWE-GW20KETGoodWe setzt für die Lynx Home F ARM 07 und DSP 06 oder höher auf dem ET 15-30 kW voraus.
GoodWe Lynx D 20 kWh + GW20K-ETArtikelnr. DLK-GOODWE-LYNXD20KWHGW20KETGoodWe setzt für die Lynx Home F ARM 07 und DSP 06 oder höher auf dem ET 15-30 kW voraus.
GoodWe GW25K-ETArtikelnr. DLK-GOODWE-GW25KETGoodWe setzt für die Lynx Home F ARM 07 und DSP 06 oder höher auf dem ET 15-30 kW voraus.
GoodWe Lynx D 25 kWh + GW25K-ETArtikelnr. DLK-GOODWE-LYNXD25KWHGW25KETGoodWe setzt für die Lynx Home F ARM 07 und DSP 06 oder höher auf dem ET 15-30 kW voraus.
GoodWe GW29.9K-ETArtikelnr. DLK-GOODWE-GW299KETGoodWe setzt für die Lynx Home F ARM 07 und DSP 06 oder höher auf dem ET 15-30 kW voraus.
GoodWe GW30K-ETArtikelnr. DLK-GOODWE-GW30KETGoodWe setzt für die Lynx Home F ARM 07 und DSP 06 oder höher auf dem ET 15-30 kW voraus.
GoodWe GW10K-ETArtikelnr. DLK-GOODWE-GW10KETGoodWe setzt für die Lynx Home F ARM 25 und DSP 09 oder höher auf dem ET/BT voraus.
GoodWe GW5K-ETArtikelnr. DLK-GOODWE-GW5KETGoodWe setzt für die Lynx Home F ARM 25 und DSP 09 oder höher auf dem ET/BT voraus.
GoodWe GW6.5K-ETArtikelnr. DLK-GOODWE-GW65KETGoodWe setzt für die Lynx Home F ARM 25 und DSP 09 oder höher auf dem ET/BT voraus.
GoodWe GW8K-ETArtikelnr. DLK-GOODWE-GW8KETGoodWe setzt für die Lynx Home F ARM 25 und DSP 09 oder höher auf dem ET/BT voraus.
