Beschreibung
Maximierung des Speicherwirkungsgrads im Rundlauf bei optimaler DC-Spannung.

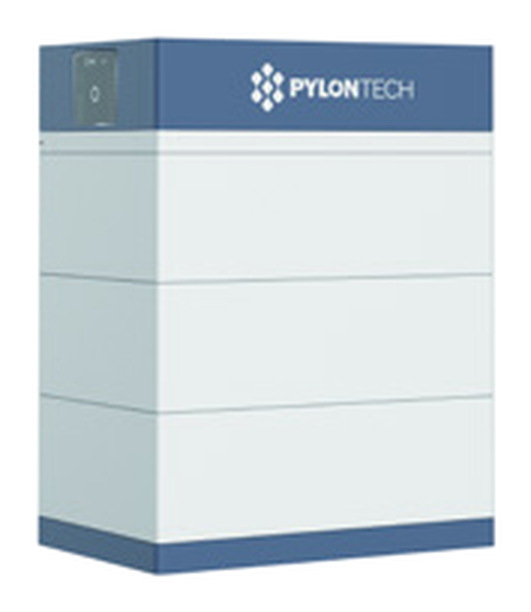

Der Pylontech Force-H3 15,36 kWh ist ein 307,2 V Hochstrom-Hochvolt-LFP-Speicherturm, der einen FC1000-Master-Controller mit drei 5.12-kWh-Modulen kombiniert und so konstruiert ist, dass er im Spitzenwirkungsgrad-Bereich europäischer dreiphasiger Hybrid-Wechselrichter arbeitet und Wärmepumpen in Wohnhäusern über Nacht versorgt.
307,2 V Wechselrichter-Wirkungsgrad-Optimum
Arbeitet exakt im Zentrum der DC-DC-Wandlungskurven von Drehstrom-Wechselrichtern und maximiert so den Rundlauf-Speicherwirkungsgrad.
14,54 kWh nutzbare Speicherkapazitätsreserve
Die tiefe Entladetiefe von 95 % trägt mühelos abendliche Haushaltslasten im ganzen Haus sowie kontinuierliche Wärmepumpen-Heizzyklen.
50 A Hochstrom-Leistungshandling (max. 15 kW)
Ermöglicht die vollständige Batterieentladung in Drehstrom-Hybrid-Wechselrichter ohne thermische Strombegrenzung.
Kabelloses direktes modulares Stapeln
Konsolidiert 15,36 kWh in einer einzigen 77-cm-Säule mit internem Slide-and-Lock-Sammelschienen-Verbinder.
Weitere Produktdetails
Der Betrieb des Hochvolt-Speichers bei ~300 V minimiert das Spannungswandlungsverhältnis zwischen Batterie und Wechselrichter und reduziert die Wärmeentwicklung in der Leistungsstufe des Wechselrichters.
- Die 96S-LFP-Zellreihe liefert 307,2 V Nennspannung und bringt die DC-DC-Wandler des Wechselrichters in ihre verlustärmste Betriebszone.
- Ermöglicht einen kontinuierlichen Leistungsdurchsatz von bis zu 15,0 kW bei 50 A, um Haushaltsgeräte während der abendlichen Spitzenlastzeiten problemlos zu betreiben.
- Eine Entladetiefe von 95 % liefert über 6.000 tägliche Zyklen hinweg 14,54 kWh nutzbare Energie.
Pylontech
Modelle im Vergleich
Seitlich scrollen, um alle Modelle zu vergleichen.

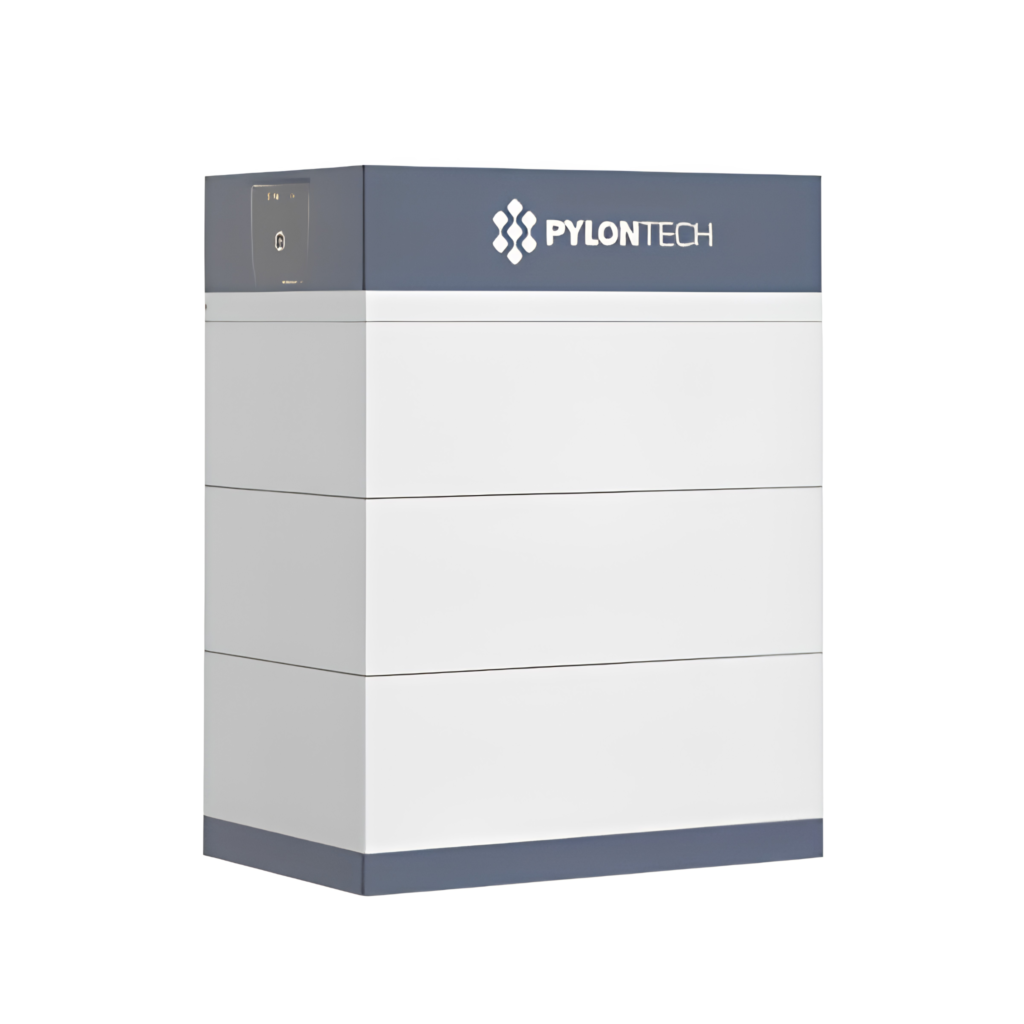

15,36 kWh Kapazität in einer kompakten Säulenhöhe von 77 cm.

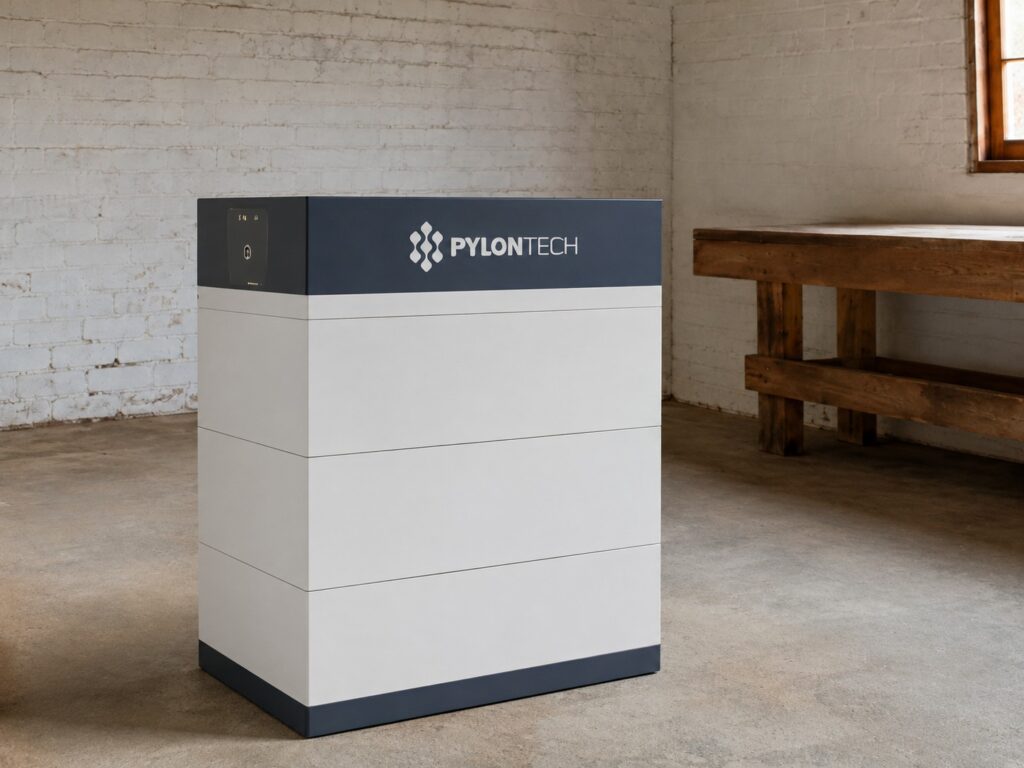

Das vertikale Stapeln von 3 Modulen erreicht eine kompakte Säulenhöhe von 77 cm, spart wertvollen Platz in Werkstatt und Garage und isoliert die Zellen gleichzeitig von Bodenfeuchtigkeit. Interne Sammelschienenkontakte machen externe Hochvolt-Überbrückungskabel und Kabelkanäle überflüssig. Der integrierte Master-Gleichstrom-Leistungsschalter trennt den Turm bei Störungen automatisch in Sekundenbruchteilen. Das Gehäuse mit IP55-Schutzart ist für unbeheizte Keller, technische Hauswirtschaftsräume und geschützte Außennischen zertifiziert (-10 bis +50 °C).
Passt unter eine 700-mm-Linie
Die Höhe ist 700 mm auf der Basis. Die Breite bleibt 540 mm. Die Tiefe bleibt 350 mm.
Läuft mit 50 A auf einem 307,2-VDC-Strang
Der Arbeitsstrom ist 50 A in dieser Höhe. 55 A stehen für fünfzehn Minuten bereit. Der FC1000 setzt beides durch.
Paart sechs Gruppen neben diesem Stapel
Jede Gruppe hält ihren eigenen FC1000. Sechs Gruppen sind die Parallelobergrenze. Der Hybrid liest weiter einen Ladezustand.
Technische Daten
Die robuste Speicherlösung für Wohngebäude, entwickelt für vollelektrische Haushalte mit aktiven Heizpuffern.
307,2 V / 50 A Hochraten-Speicherturm, der mit maximaler Wechselrichter-Wandlungseffizienz arbeitet.
Drei gestapelte 5,12-kWh-FH10050-Module liefern 15,36 kWh Hochvolt-LFP-Speicher über einen Arbeitsbereich von 268,8–345,6 V. Dieser Turm arbeitet im optimalen Bereich europäischer dreiphasiger Hybrid-Wechselrichter und bietet hohe DC-DC-Wandlungseffizienz sowie erhebliche Energiereserven, um Hauswärmepumpen und nächtliches Laden von Elektrofahrzeugen ohne Netzbezug zu versorgen.
- Nennspeicher
- 15,36 kWh
- Optimaler Spannungsbus
- 307,2 V
- Hoher Durchsatz
- 50 A
- Allwetter-Bauweise
- IP55
Kapazität & Spannung
- Batteriemodul
- 3 x FH10050 (je 5,12 kWh / 102,4 V)
- Batteriesystemkapazität (kWh)
- 15,36
- Nutzbare Kapazität (kWh)
- 14,73
- Batteriesystemspannung (VDC)
- 307,2
Strom & Kommunikation
- Lade- / Entladestrom, normal (A)
- 50
- Lade-/Entladestrom, max (A)
- 55@15MIN
- Kommunikationsanschluss
- Modbus RTU / CAN
- Mehrfachgruppe
- Max. 6 Gruppen parallel
Mechanik & Umgebung
- Abmessung (B x T x H mm)
- 540 x 350 x 700
- Gewicht (kg)
- 131
- IP-Schutzart
- IP65
- Arbeitstemperatur, Laden (C)
- -10 ~ 55
- Lagertemperatur (C)
- -20 ~ 45
- Luftfeuchtigkeit (RH)
- 5 % ~ 95 %, keine Kondensation
- Höhe (m)
- <4.000
Leistungsdaten
- Entladetiefe
- 95%
- Lebensdauer (@25 C)
- Über 15 Jahre
- Zykluslebensdauer (@25 C)
- >8.000
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der Pylontech Force-H3 15,36 kWh (3 x FH10050) gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.

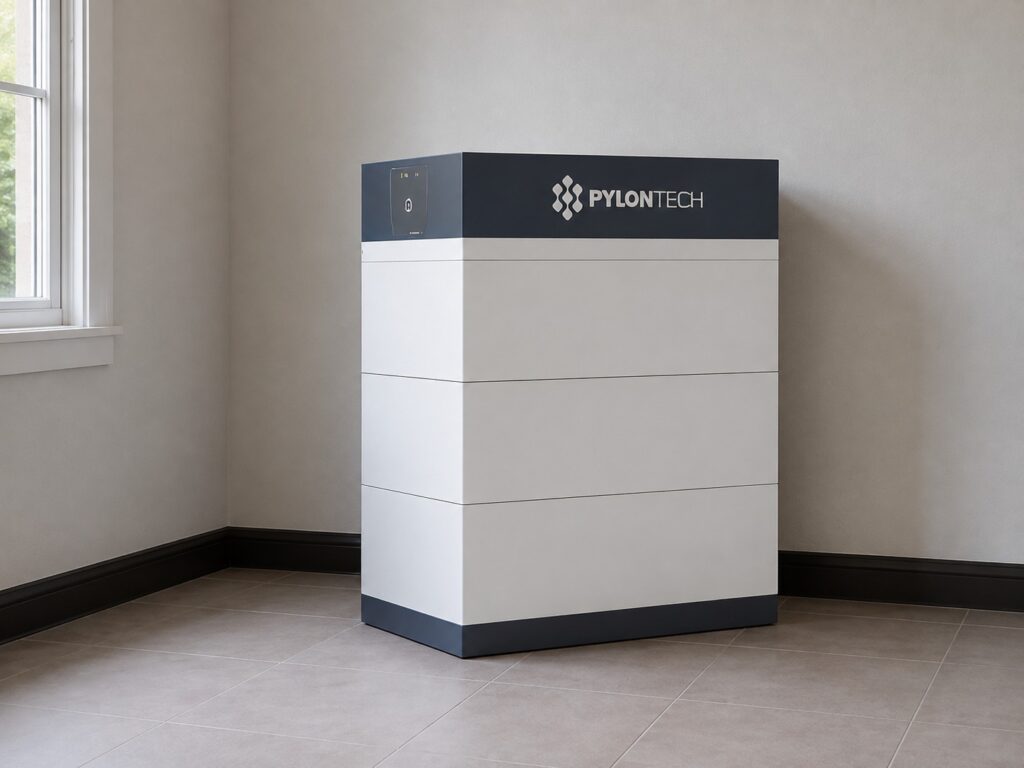

Elektrifizierte Wohnhäuser mit Wärmepumpen (10–14 kWp Solaranlagen)
Einfamilienhäuser mit modulierenden Wärmepumpen für Raumheizung und Warmwasser, die in den Wintermonaten nachts 12–15 kWh verbrauchen.
Die nutzbare Kapazität von 14,54 kWh bietet die Tiefe, die für einen kontinuierlichen Kompressorbetrieb und den Haushaltsgrundbedarf von 17 bis 8 Uhr ohne Netzbezug erforderlich ist.
- GrenzeWenn das Haus über eine Erdwärmepumpe, eine Sauna oder ein E-Auto-Laden über Nacht verfügt, steigen Sie auf den Turm mit 20,48 kWh (4 Module) oder 25,6 kWh (5 Module) um. ---
- Wenn das Haus über eine Erdwärmepumpe, eine Sauna oder ein E-Auto-Laden über Nacht verfügt, steigen Sie auf den Turm mit 20,48 kWh (4 Module) oder 25,6 kWh (5 Module) um. ---
Dokumente
Pylontech-Force-H3-Datenblatt (EN-SD-250519, EN)Produktfragen
Kann dieser 15,36-kWh-Turm eine Hauswärmepumpe eine ganze Winternacht lang versorgen?
Ja, für Standard-Wärmepumpen mit 4–8 kW thermischer Leistung unter typischen Winterbedingungen. Eine moderne modulierende Luft-Wasser-Wärmepumpe benötigt unter standardmäßigen Winterzyklusbedingungen etwa 1,2 kW bis 1,8 kW elektrische Leistung. Mit 14,54 kWh nutzbarer Energie versorgt der Turm komfortabel 7 bis 9 Stunden aktive Kompressorlaufzeit neben den Grundlasten des Haushalts und schützt das Zuhause vor teurem nächtlichem Netzstrom in Spitzenzeiten.
Wie hoch und schwer ist der 3-Modul-Turm insgesamt?
770 mm Höhe; ca. 137,0 kg Gesamtgewicht. * Gesamtabmessungen: 580 mm breit × 380 mm tief × 770 mm hoch. * Gesamtgewicht: ca. 137,0 kg (einschließlich FC1000 Top-Controller und Basis).
Systemkomponenten
Erforderliche Komponenten
Pylontech FC1000
Artikelnr.: DLK-PYLONTECH-FC1000
Force-H3-Module werden hinter diesem Controller/BMS-Master gestapelt; der Strang läuft ohne ihn nicht.
Chint DTSU666 Smart Meter
Artikelnr.: DLK-CHINT-DTSU666
Netzseitiger Zähler wird in der Regel vom gekoppelten Hybrid-Wechselrichter für die Einspeisebegrenzung benötigt.
Empfohlene Komponenten
MBS KBU58 600/5A CT
Artikelnr.: DLK-MBS-KBU58-600-5A
Bemessener Stromwandler für den DTSU666-Zähler; wählen Sie die KBU58-Amperezahl, die dem tatsächlichen Netzanschlussstrom der Anlage entspricht, nicht dem Batteriestrom.
Optionale Komponenten
Pylontech FH10050 Modul
Artikelnr.: DLK-PYLONTECH-FH10050
Fügen Sie Module hinzu (2-7 pro Controller, bis zu 6 parallele Gruppen), um die Kapazität innerhalb derselben Strangarchitektur zu erweitern.
Freigegebene Kombinationen
GoodWe GW10K-BTArtikelnr. DLK-GOODWE-GW10KBTGoodWes Liste, 14. April 2026, führt Force-H3 in der BT-Spalte, mit ARM 14 oder höher.
GoodWe GW5K-BTArtikelnr. DLK-GOODWE-GW5KBTGoodWes Liste, 14. April 2026, führt Force-H3 in der BT-Spalte, mit ARM 14 oder höher.
GoodWe GW8K-BTArtikelnr. DLK-GOODWE-GW8KBTGoodWes Liste, 14. April 2026, führt Force-H3 in der BT-Spalte, mit ARM 14 oder höher.
GoodWe GW15K-ETArtikelnr. DLK-GOODWE-GW15KETPylontech Ver. 2.43 listet einen Force-H3-Stapel von 3 bis 7 Modulen, und Fußnote e beschränkt diesen Wechselrichter auf Force-H3 oder Powercube-M1C. Unser Force-H3 10.24 kWh besteht aus 2 Modulen und liegt unter dem Minimum.
GoodWe GW20K-ETArtikelnr. DLK-GOODWE-GW20KETPylontech Ver. 2.43 listet einen Force-H3-Stapel von 3 bis 7 Modulen, und Fußnote e beschränkt diesen Wechselrichter auf Force-H3 oder Powercube-M1C. Unser Force-H3 10.24 kWh besteht aus 2 Modulen und liegt unter dem Minimum.
GoodWe Lynx D 20 kWh + GW20K-ETArtikelnr. DLK-GOODWE-LYNXD20KWHGW20KETPylontech Ver. 2.43 listet einen Force-H3-Stapel von 3 bis 7 Modulen, und Fußnote e beschränkt diesen Wechselrichter auf Force-H3 oder Powercube-M1C. Unser Force-H3 10.24 kWh besteht aus 2 Modulen und liegt unter dem Minimum.
GoodWe GW25K-ETArtikelnr. DLK-GOODWE-GW25KETPylontech Ver. 2.43 listet einen Force-H3-Stapel von 3 bis 7 Modulen, und Fußnote e beschränkt diesen Wechselrichter auf Force-H3 oder Powercube-M1C. Unser Force-H3 10.24 kWh besteht aus 2 Modulen und liegt unter dem Minimum.
GoodWe Lynx D 25 kWh + GW25K-ETArtikelnr. DLK-GOODWE-LYNXD25KWHGW25KETPylontech Ver. 2.43 listet einen Force-H3-Stapel von 3 bis 7 Modulen, und Fußnote e beschränkt diesen Wechselrichter auf Force-H3 oder Powercube-M1C. Unser Force-H3 10.24 kWh besteht aus 2 Modulen und liegt unter dem Minimum.
GoodWe GW29.9K-ETArtikelnr. DLK-GOODWE-GW299KETPylontech Ver. 2.43 listet einen Force-H3-Stapel von 3 bis 7 Modulen, und Fußnote e beschränkt diesen Wechselrichter auf Force-H3 oder Powercube-M1C. Unser Force-H3 10.24 kWh besteht aus 2 Modulen und liegt unter dem Minimum.
GoodWe GW30K-ETArtikelnr. DLK-GOODWE-GW30KETPylontech Ver. 2.43 listet einen Force-H3-Stapel von 3 bis 7 Modulen, und Fußnote e beschränkt diesen Wechselrichter auf Force-H3 oder Powercube-M1C. Unser Force-H3 10.24 kWh besteht aus 2 Modulen und liegt unter dem Minimum.
GoodWe GW40K-ET-10Artikelnr. DLK-GOODWE-GW40KET10Pylontech Ver. 2.43 listet einen Force-H3-Stapel von 3 bis 7 Modulen. Unser Force-H3 10.24 kWh besteht aus 2 Modulen und liegt unter dem Minimum.
GoodWe GW50K-ET-10Artikelnr. DLK-GOODWE-GW50KET10Pylontech Ver. 2.43 listet einen Force-H3-Stapel von 3 bis 7 Modulen. Unser Force-H3 10.24 kWh besteht aus 2 Modulen und liegt unter dem Minimum.
GoodWe GW10K-ETArtikelnr. DLK-GOODWE-GW10KETPylontech Ver. 2.43 listet einen Force-H3-Stapel von 2 bis 5 Modulen. Unsere Force-H3 30.72 kWh (6 Module) und 35.84 kWh (7 Module) liegen über diesem Maximum.
GoodWe GW5K-ETArtikelnr. DLK-GOODWE-GW5KETPylontech Ver. 2.43 listet einen Force-H3-Stapel von 2 bis 5 Modulen. Unsere Force-H3 30.72 kWh (6 Module) und 35.84 kWh (7 Module) liegen über diesem Maximum.
GoodWe GW6.5K-ETArtikelnr. DLK-GOODWE-GW65KETPylontech Ver. 2.43 listet einen Force-H3-Stapel von 2 bis 5 Modulen. Unsere Force-H3 30.72 kWh (6 Module) und 35.84 kWh (7 Module) liegen über diesem Maximum.
GoodWe GW8K-ETArtikelnr. DLK-GOODWE-GW8KETPylontech Ver. 2.43 listet einen Force-H3-Stapel von 2 bis 5 Modulen. Unsere Force-H3 30.72 kWh (6 Module) und 35.84 kWh (7 Module) liegen über diesem Maximum.
Pylontech Force H3X FH3X-10K-HY-3P (10-kW-Dreiphasen-All-in-One)Artikelnr. DLK-PYLONTECH-FH3X10KHY3PDas Modul FH10050 ist die EINZIGE Batterie, die eines der beiden Dokumente nennt. Bei nur einem Modul greift ein starkes Leistungs-Derating: Lade- und Entladeleistung fallen auf 2.5 kW; eine Ein-Modul-Auslegung ist damit elektrisch gültig, aber kommerziell schwach.
Pylontech Force H3X 12 kW dreiphasiger HybridArtikelnr. DLK-PYLONTECH-FH3X12KHY3PDas Modul FH10050 ist die EINZIGE Batterie, die eines der beiden Dokumente nennt. Bei nur einem Modul greift ein starkes Leistungs-Derating: Lade- und Entladeleistung fallen auf 2.5 kW; eine Ein-Modul-Auslegung ist damit elektrisch gültig, aber kommerziell schwach.
Pylontech Force H3X 15 kW dreiphasiger HybridArtikelnr. DLK-PYLONTECH-FH3X15KHY3PDas Modul FH10050 ist die EINZIGE Batterie, die eines der beiden Dokumente nennt. Bei nur einem Modul greift ein starkes Leistungs-Derating: Lade- und Entladeleistung fallen auf 2.5 kW; eine Ein-Modul-Auslegung ist damit elektrisch gültig, aber kommerziell schwach.
Pylontech Force H3X FH3X-6K-HY-1PArtikelnr. DLK-PYLONTECH-FH3X6KHY3PDas Modul FH10050 ist die EINZIGE Batterie, die eines der beiden Dokumente nennt. Bei nur einem Modul greift ein starkes Leistungs-Derating: Lade- und Entladeleistung fallen auf 2.5 kW; eine Ein-Modul-Auslegung ist damit elektrisch gültig, aber kommerziell schwach.
Pylontech Force H3X 8 kW dreiphasiger HybridArtikelnr. DLK-PYLONTECH-FH3X8KHY3PDas Modul FH10050 ist die EINZIGE Batterie, die eines der beiden Dokumente nennt. Bei nur einem Modul greift ein starkes Leistungs-Derating: Lade- und Entladeleistung fallen auf 2.5 kW; eine Ein-Modul-Auslegung ist damit elektrisch gültig, aber kommerziell schwach.
