Beschreibung
Umfassende Überwachung auf Zellebene mit integrierter motorisierter DC-Trennung.

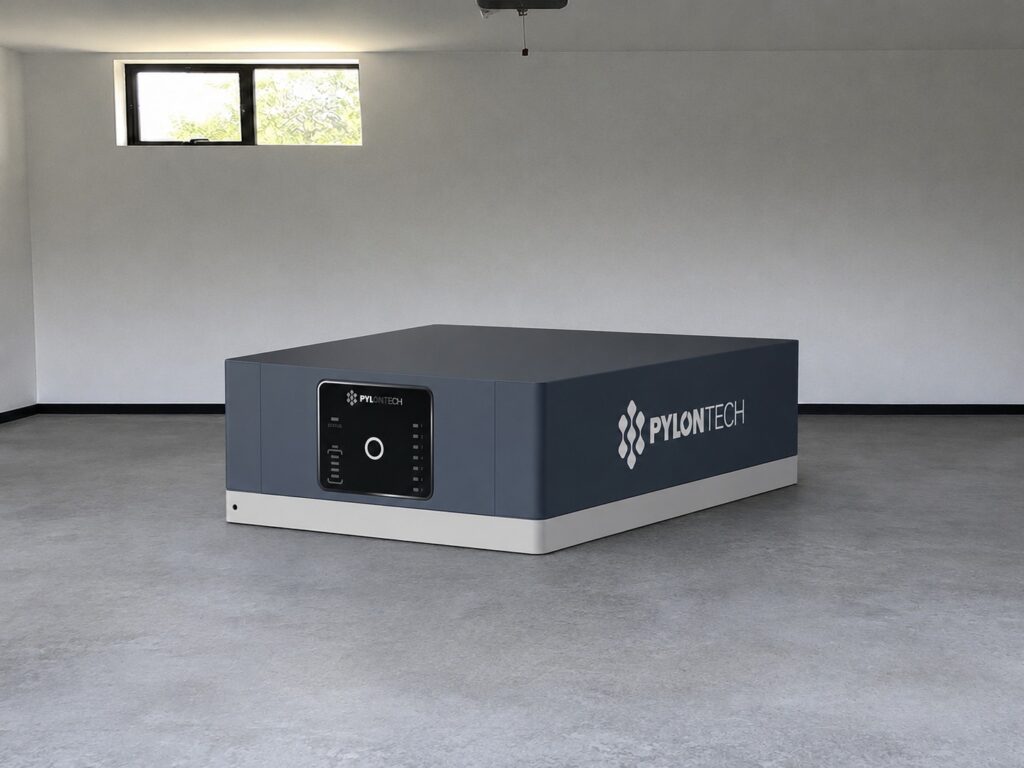

Das Pylontech FC1000 ist die Master-Steuereinheit der nächsten Generation für das Hochvolt-Batteriemanagementsystem (BMS) und sitzt oben auf den Pylontech Force-H3-Batteriesäulen. Es verwaltet das aktive Zell-Balancing, die motorisierte DC-Trennschützer-Isolation und die nahtlose Hybrid-Wechselrichter-Kommunikation bis 1000 V DC.
1000-V-Master-Hochspannungsarchitektur
Verwaltet 2 bis 7 in Reihe geschaltete FH10050-Module (10,24 kWh bis 35,84 kWh / 204,8 V bis 716,8 V) und liefert Spitzenwirkungsgrad für private und gewerbliche Wechselrichter.
50-A-Hochdurchsatz-Leistungshandhabung
Treibt bis zu 35 kW kontinuierliche DC-Lade- und Entladeleistung des Batteriespeichers in führende europäische Hybrid-Wechselrichter.
Kabellose Slide-and-Lock-Verbindung
Steckt direkt in das obere Batteriemodul über interne selbstausrichtende Sammelschienen, wodurch externe DC-Jumper-Leitungen entfallen.
IP55-wetterfeste Außenkonstruktion
Versiegeltes Druckgussgehäuse für unbeheizte Garagen, Keller und geschützte Außennischen (-10 bis +50 °C).
Weitere Produktdetails
Die Verwaltung von Hochspannungs-Batteriesträngen in Reihe bis zu 716,8 V Nennspannung erfordert präzise Telemetrie. Der FC1000 aggregiert Echtzeitdaten von Sub-BMS-Chips in jedem FH10050-Modul, gleicht Zellzustände aus und verwaltet DC-Schütze.
- Echtzeitüberwachung der einzelnen Zellspannungen, Modultemperaturen und des Isolationswiderstands gegen Erde.
- Der integrierte motorisierte DC-Leistungsschalter trennt den Stack bei Überstrom, Kurzschluss oder thermischen Ereignissen automatisch.
- Die Kommunikationsschnittstellen CAN und Modbus RTU unterstützen gängige Wechselrichterprotokolle (GoodWe ET 15–50 kW, SMA, Kostal, Sungrow, Solis).
Pylontech
Modelle im Vergleich
Seitlich scrollen, um alle Modelle zu vergleichen.
Interne Sammelschienenverbindung für eine saubere, werkzeugfreie Installation.
Herkömmliche Hochvolt-Batterieschränke erfordern die Verlegung externer DC-Kabel zwischen den Modulen und der Master-Steuerung. Das FC1000 wird direkt auf das oberste Modul geschoben und verbindet die Hochvolt- und Kommunikations-Sammelschienen intern. Selbstausrichtende Führungsstifte gewährleisten beim Aufsetzen eine perfekte mechanische Sitzposition und elektrischen Kontakt. Dadurch entfallen freiliegende Hochvolt-DC-Leitungen an Garagen- und Hauswirtschaftsraumwänden, was die Sicherheit im Wohnbereich maximiert. Die kompakten Abmessungen von 580 × 380 × 170 mm erhalten eine geringe Deckenhöhe in privaten Kellern.
Hält das 172,8- bis 921,6-VDC-Fenster
Fertige Force-H3-Türme sitzen in 172,8 bis 921,6 VDC. Der Kopf selbst arbeitet von 80 bis 1000 VDC.
Nimmt CANBUS oder Modbus RTU
Der Hybrid hört eine Batterie. CANBUS und Modbus RTU verlassen beide diesen Kopf. Grenzen und Alarme laufen auf dieser Kopplung.
Passt als 12-kg-, 150-mm-Krone
Der Kopf ist 540 mal 350 mal 150 mm. Ein FC1000 wiegt 12 kg. Er setzt zuletzt auf den FH10050-Stapel.
Technische Daten
Zentralisierung von Zellsicherheit, aktivem Balancieren und Hybrid-Wechselrichter-Kommunikation über 10 bis 35-kWh-Stapel.
1000-V-/50-A-Master-BMS-Controller für Pylontech Force-H3-Säulen.
Als Intelligenz- und Sicherheits-Gateway für Pylontech Force-H3-Hochkapazitäts-Speichertürme konzipiert, sitzt der FC1000 direkt auf dem obersten Batteriemodul. Er überwacht Echtzeit-Zellbalancierung, Ladezustandsberechnung und motorisierte DC-Trennung über 10,24 bis 35,84-kWh-Stapel und überträgt Telemetrie an führende Hybrid-Wechselrichter über Hochgeschwindigkeits-CAN- und Modbus-Protokolle.
- Hochvolt-Bus
- 204–716 V
- Hoher Durchsatz
- 50 A
- Schützsicherheit
- Unter 10 ms
- Allwetter-Bauweise
- IP55
Identität
- Marke
- Pylontech
- Modell
- FC1000
- Typ
- Batterie-Controller, Force-H3-Serie
- Verwandtes Produkt
- FH10050
Kapazität & Spannung
- Controller-Betriebsspannung (VDC)
- 80 - 1000
- Systembetriebsspannung (VDC)
- 172,8 - 921,6
Strom & Kommunikation
- Ladestrom (A, maximal @15 Minuten)
- 55
- Entladestrom (A, maximal @15 Minuten)
- 55
- Kommunikationsprotokoll
- CANBUS / Modbus RTU
Mechanik & Umgebung
- Abmessung (B x T x H mm)
- 540 x 350 x 150
- Gewicht (kg)
- 12
- Betriebstemperatur (°C)
- -10 - 55
- Lagertemperatur (C)
- -20 - 60
Leistungsdaten
- Betriebslebensdauer (Jahr)
- 15+
Logistik
- Verpackung (VPE)
- 1 pro Karton, 32 pro Palette
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der Pylontech FC1000 gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.

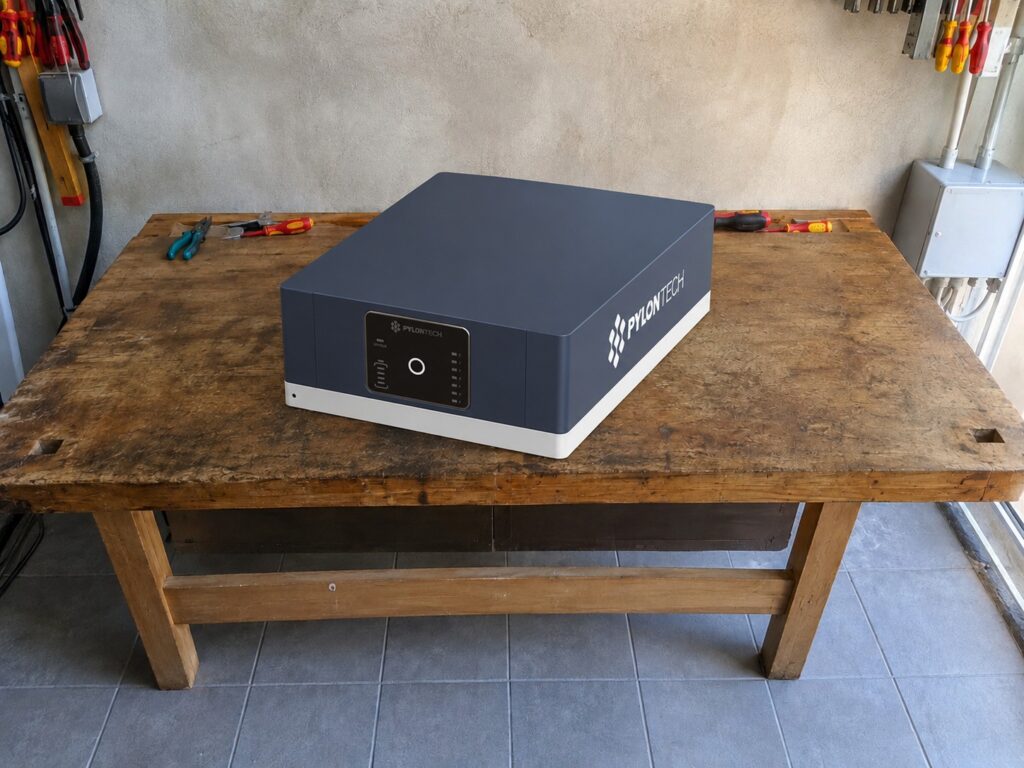

Verpflichtende Master-Steuerung für Force-H3-Batterietürme (10,24 bis 35,84 kWh)
Verpflichtende obere Steuereinheit bei der Konfiguration eines neuen Pylontech Force-H3-Batterieturms mit 2, 3, 4, 5, 6 oder 7 FH10050-Modulen.
Pro Batteriesäule ist ein FC1000 erforderlich, um das Master-BMS aufzunehmen und die physische Verbindung zum Wechselrichter herzustellen.
- Bestätigen Sie dieses Modell anhand der benachbarten Nennleistung in derselben Familie.
Dokumente
Pylontech-Force-H3-Datenblatt (EN-SD-250519, EN) Pylontech Force-H3 Bedienungsanleitung EN Pylontech-Force-H3-Installationshandbuch V1.1 (5PMPA08-00250, EU, EN)Produktfragen
Welche Wechselrichter sind nativ mit der FC1000-Master-Steuerung kompatibel?
GoodWe-ET-Serie (5–50 kW), SMA Sunny Boy / Tripower Smart Energy, Kostal PLENTICORE, Sungrow-SH-Serie. Gemäß der Kompatibilitätsmatrix von Pylontech (Version 2.40) ist der Force-H3 mit FC1000-Controller (Firmware $\ge 1,6$) für die native Plug-and-Play-Kommunikation mit GoodWe ET (5k bis 50k), SMA Smart Energy, Kostal PLENTICORE und kommerziellen Hybrid-Wechselrichtern von Sungrow zertifiziert.
Wie hoch ist das kontinuierliche Lade-/Entladestromlimit dieser Steuerung?
50 A Dauerstrom (bis zu ca. 35 kW DC-Leistung bei 716 V). Die internen motorisierten Schütze und die Leistungsschiene des Controllers sind für 50 A Dauer-DC-Strom ausgelegt, sodass leistungsstarke kommerzielle Wechselrichter den Batteriespeicher während Spitzenlastfenstern mit hoher Geschwindigkeit zyklisieren können.
Systemkomponenten
Erforderliche Komponenten
Pylontech FC1000
Artikelnr.: DLK-PYLONTECH-FC1000
Force-H3-Module werden hinter diesem Controller/BMS-Master gestapelt; der Strang läuft ohne ihn nicht.
Chint DTSU666 Smart Meter
Artikelnr.: DLK-CHINT-DTSU666
Netzseitiger Zähler wird in der Regel vom gekoppelten Hybrid-Wechselrichter für die Einspeisebegrenzung benötigt.
Empfohlene Komponenten
MBS KBU58 600/5A CT
Artikelnr.: DLK-MBS-KBU58-600-5A
Bemessener Stromwandler für den DTSU666-Zähler; wählen Sie die KBU58-Amperezahl, die dem tatsächlichen Netzanschlussstrom der Anlage entspricht, nicht dem Batteriestrom.
Optionale Komponenten
Pylontech FH10050 Modul
Artikelnr.: DLK-PYLONTECH-FH10050
Fügen Sie Module hinzu (2-7 pro Controller, bis zu 6 parallele Gruppen), um die Kapazität innerhalb derselben Strangarchitektur zu erweitern.
