Beschreibung
Niedrigstrom-Hochspannungsübertragung für schwere Winterentladung.

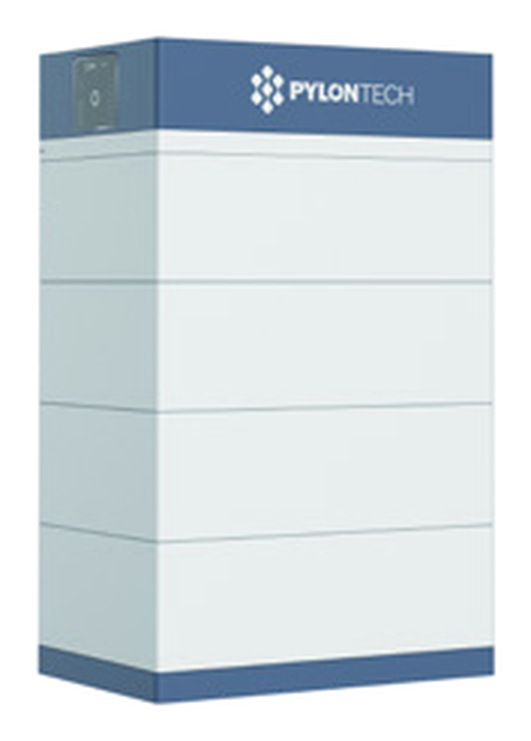

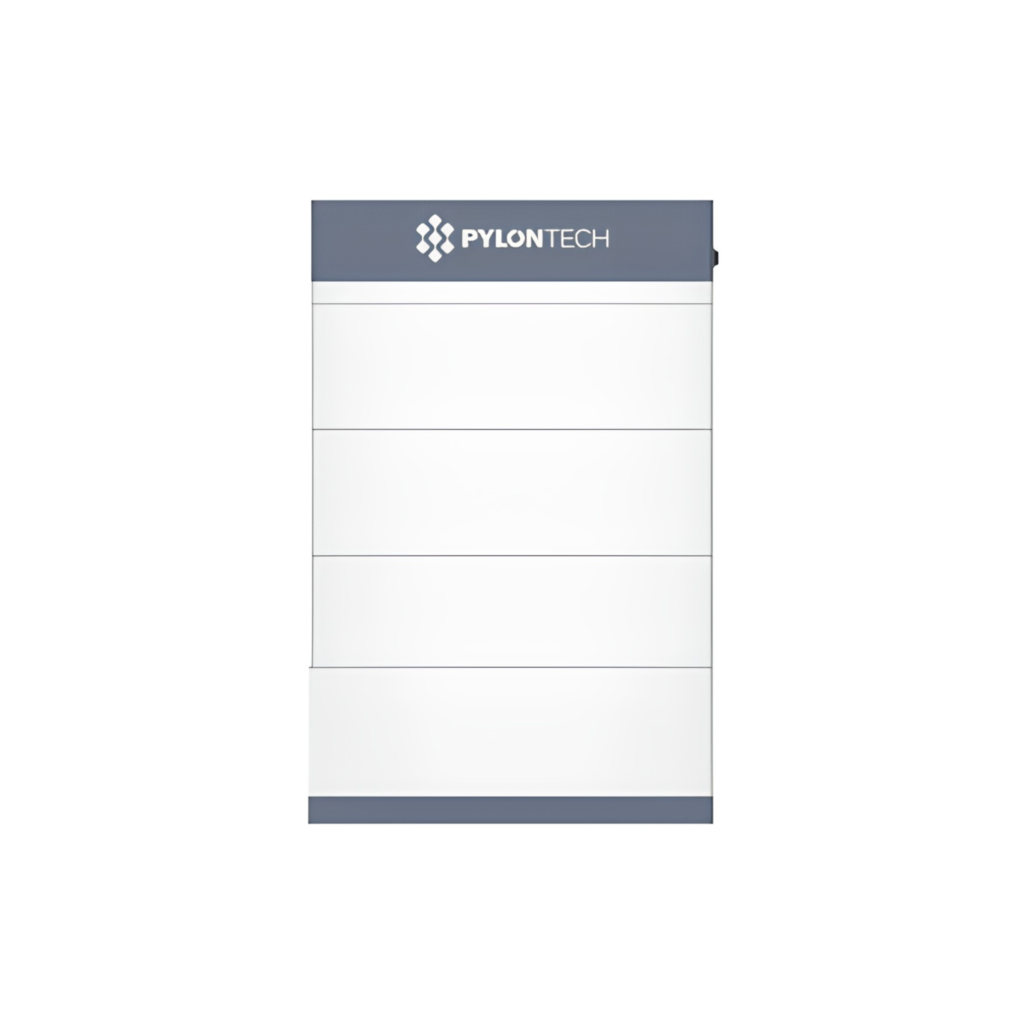

Der Pylontech Force-H3 20,48 kWh ist ein 409,6 V Hochstrom-Hochvolt-LFP-Speicherturm, der einen FC1000-Master-Controller mit vier 5,12-kWh-Modulen kombiniert und 50 A Dauerentladung (max. 20 kW) sowie 19,45 kWh nutzbare Energie für große elektrifizierte Häuser und leichte gewerbliche Werkstätten liefert.
409,6-V-Hochvolt-Bus für geringe Kabelbelastung
Höhere Betriebsspannung reduziert die interne Strombelastung und hält die Betriebstemperaturen bei schweren Dauerentladungen niedrig.
19,45 kWh nutzbare Speicherkapazität
Die tiefe 95 %-Entladetiefe deckt mühelos den abendlichen Haushaltsstrombedarf, das Laden von E-Autos und mehrzonige Wärmepumpen-Heizzyklen ab.
50 A Hochstrom-Leistungsabgabe (max. 20 kW)
Liefert gewerbliche Leistung für schwere Maschinen, Wärmepumpen und dedizierte Notstrom-Unterverteilungen.
Kabelfreies vertikales Säulenstapeln
Bündelt 20,48 kWh in einer einzigen 97-cm-Säule mit internem Slide-and-Lock-Sammelschienen-Steckverbinder.
Weitere Produktdetails
Die Bereitstellung von 10–20 kW Dauerleistung aus Niederspannungsbatterien erzeugt extreme Strombelastung und Kabelerwärmung. Bei 409,6 V Nennspannung liefert der Force-H3 20,48 kWh hohe Leistung mit minimalen thermischen Verlusten.
- Die 128S-LFP-Zellreihe hält die Betriebstemperaturen bei anhaltenden Entladezyklen von 10–20 kW niedrig.
- Durch direkte DC-Kopplung entfallen die Aufwärtswandlungsverluste des Wechselrichters, was die saisonale Energieeffizienz maximiert.
- Eine Entladetiefe von 95 % liefert über 6.000 tägliche Zyklen hinweg 19,45 kWh nutzbare Energie.
Pylontech
Modelle im Vergleich
Seitlich scrollen, um alle Modelle zu vergleichen.

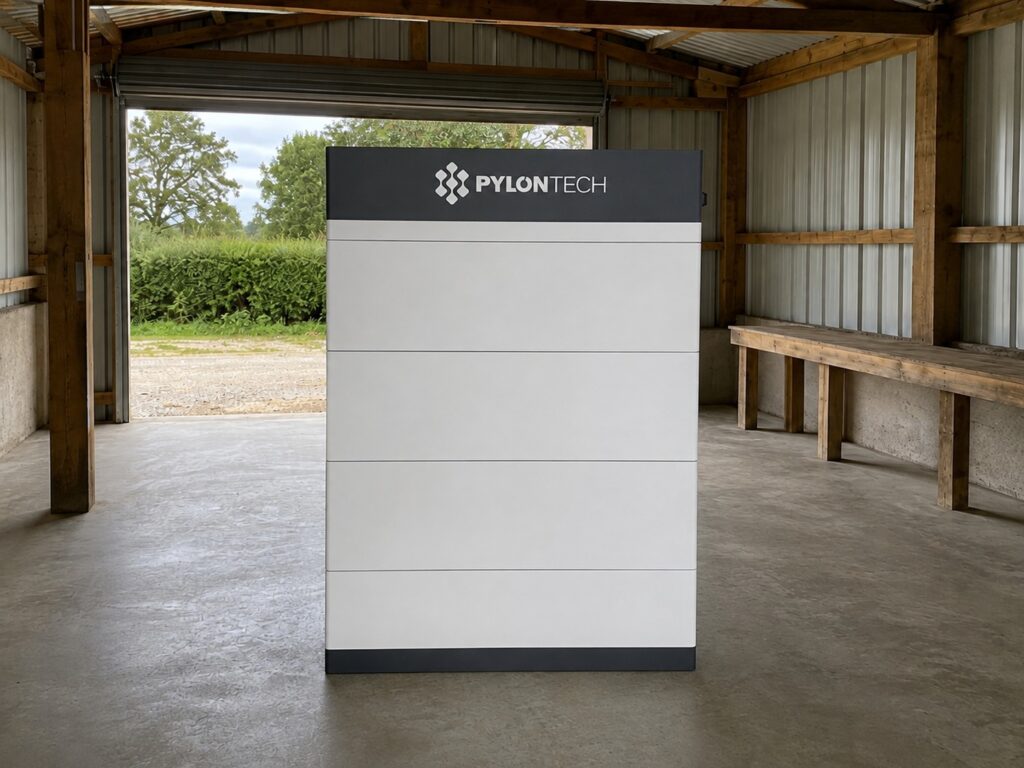

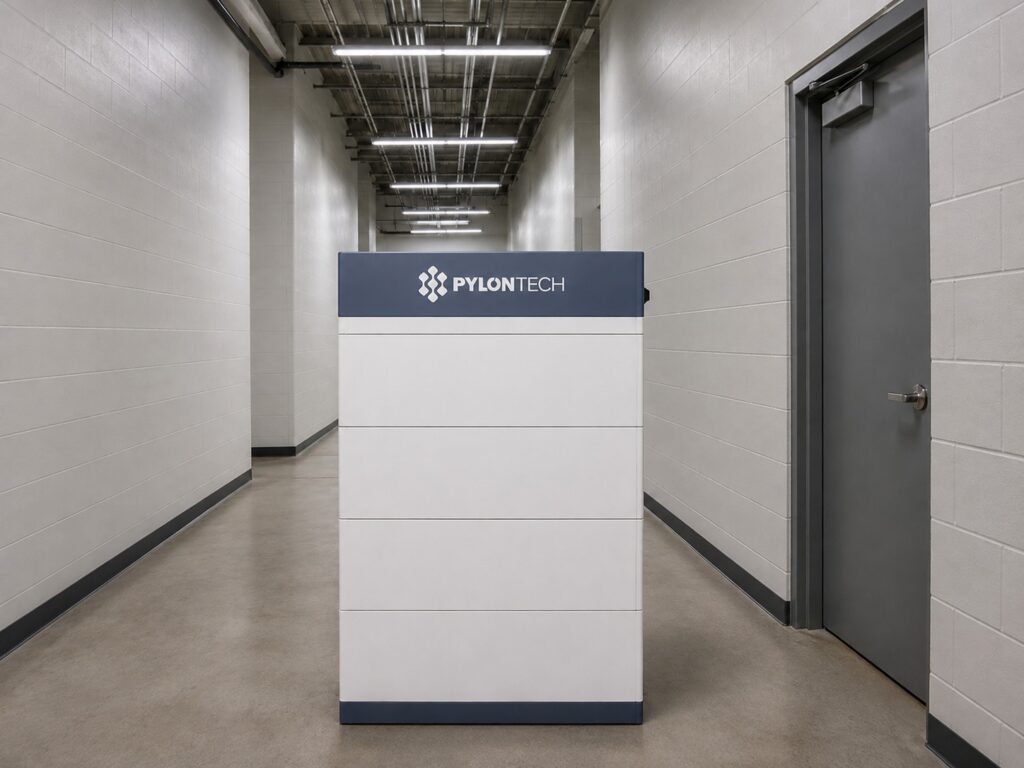

20,48 kWh Kapazität in einem ultrakompakten einspaltigen Fußabdruck.
Durch das vertikale Stapeln von 4 Modulen wird eine saubere Säulenhöhe von 97 cm erreicht, wodurch wertvoller Werkstatt- und Garagenboden erhalten bleibt und die Zellen von Bodenfeuchtigkeit isoliert werden. Interne Sammelschienenkontakte eliminieren externe Hochvolt-Überbrückungskabel und Kabelkanäle. Der integrierte Master-Gleichstromschutzschalter isoliert den Stapel bei Fehlerzuständen automatisch in Sekundenbruchteilen. Das Gehäuse mit IP55-Schutzart ist für unbeheizte Keller, technische Hauswirtschaftsräume und geschützte Außennischen zertifiziert (-10 bis +50 °C).
Hält 19,48 kWh Arbeitsenergie
Ein Zyklus nutzt 19,48 kWh bei 95 Prozent Tiefe. Das BMS hält den Rest der Nennzahl zurück.
Passt einen 870-mm-Stapel auf eine 540-mm-Fläche
Dieser Stapel steht 870 mm. Die Fläche ist 540 mm breit. Die Tiefe bleibt 350 mm.
Paart sechs Gruppen als eine Batterie
Jede Gruppe hat ihren eigenen FC1000. Sechs Gruppen sind die Parallelobergrenze. Der Hybrid liest weiter einen Ladezustand.
Technische Daten
Hochleistungs-Hochspannungsspeicher für leistungsstarke Wohnraumheizung und gewerbliche Werkstätten.
409,6 V / 50 A Hochraten-Speicherturm mit 20 kW Dauerleistung.
Vier gestapelte 5,12-kWh-FH10050-Module liefern 20,48 kWh Hochspannungs-LFP-Speicher über ein Arbeitsfenster von 358,4–460,8 V. Entwickelt für große Anwesen, landwirtschaftliche Nebengebäude und Mehrfamilienhäuser, liefert dieser Turm bis zu 20.000 W Dauerleistung, um gewerbliche Werkstätten und Multi-Split-Wärmepumpen bei Stromausfällen ohne Netzbezug zu betreiben.
- Nennspeicher
- 20,48 kWh
- Hohe Betriebsspannung
- 409,6 V
- Hoher Durchsatz
- 50 A
- Allwetter-Bauweise
- IP55
Kapazität & Spannung
- Batteriemodul
- 4 x FH10050 (je 5,12 kWh / 102,4 V)
- Batteriesystemkapazität (kWh)
- 20,48
- Nutzbare Kapazität (kWh)
- 19,48
- Batteriesystemspannung (VDC)
- 409,6
Strom & Kommunikation
- Lade- / Entladestrom, normal (A)
- 50
- Lade-/Entladestrom, max (A)
- 55@15MIN
- Kommunikationsanschluss
- Modbus RTU / CAN
- Mehrfachgruppe
- Max. 6 Gruppen parallel
Mechanik & Umgebung
- Abmessung (B x T x H mm)
- 540 x 350 x 870
- Gewicht (kg)
- 170
- IP-Schutzart
- IP65
- Arbeitstemperatur, Laden (C)
- -10 ~ 55
- Lagertemperatur (C)
- -20 ~ 45
- Luftfeuchtigkeit (RH)
- 5 % ~ 95 %, keine Kondensation
- Höhe (m)
- <4.000
Leistungsdaten
- Entladetiefe
- 95%
- Lebensdauer (@25 C)
- Über 15 Jahre
- Zykluslebensdauer (@25 C)
- >8.000
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der Pylontech Force-H3 20,48 kWh (4 x FH10050) gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.
Große elektrifizierte Wohnhäuser & kleine Werkstätten (14–20 kWp Solaranlagen)
Immobilien mit mehrzonigen Wärmepumpen, gewerblichen Werkzeugen oder EV-Ladegeräten, die bis zu 20 kW Dauerentladung aus dem Speicher benötigen.
Ein 50-A-Durchsatz liefert volle 20 kW Leistung, während 19,45 kWh nutzbare Kapazität die Tiefe bieten, um den Betrieb über Nacht aufrechtzuerhalten.
- Eignung50 A Durchsatz liefert volle 20 kW Leistung, während 19,45 kWh nutzbare Speicherkapazität die nötige Tiefe bietet, um den Betrieb über Nacht aufrechtzuerhalten.
- GrenzeWenn die Anlage eine tiefere nächtliche Energiespeicherung (> 20 kWh) benötigt, um mehrlägige Winterheizung oder Mehrschichtbetrieb abzudecken, steigen Sie auf die Konfigurationen mit höherer Kapazität um. ---
- Wenn die Anlage eine tiefere nächtliche Energiespeicherung (> 20 kWh) benötigt, um mehrlägige Winterheizung oder Mehrschichtbetrieb abzudecken, steigen Sie auf die Konfigurationen mit höherer Kapazität um. ---
Dokumente
Pylontech-Force-H3-Datenblatt (EN-SD-250519, EN)Produktfragen
Wie hoch ist die gesamte Montagehöhe und das Gewicht des 4-Modul-Turms?
970 mm Höhe; ca. 179,0 kg Gesamtgewicht. * Gesamtabmessungen: 580 mm breit × 380 mm tief × 970 mm hoch. * Gesamtgewicht: ca. 179,0 kg (inkl. FC1000 Top-Controller und Sockel). * Strukturempfehlung: Befestigen Sie die mitgelieferte obere Wandhalterung in festem Mauerwerk für seismische Stabilität.
Systemkomponenten
Erforderliche Komponenten
Pylontech FC1000
Artikelnr.: DLK-PYLONTECH-FC1000
Force-H3-Module werden hinter diesem Controller/BMS-Master gestapelt; der Strang läuft ohne ihn nicht.
Chint DTSU666 Smart Meter
Artikelnr.: DLK-CHINT-DTSU666
Netzseitiger Zähler wird in der Regel vom gekoppelten Hybrid-Wechselrichter für die Einspeisebegrenzung benötigt.
Empfohlene Komponenten
MBS KBU58 600/5A CT
Artikelnr.: DLK-MBS-KBU58-600-5A
Bemessener Stromwandler für den DTSU666-Zähler; wählen Sie die KBU58-Amperezahl, die dem tatsächlichen Netzanschlussstrom der Anlage entspricht, nicht dem Batteriestrom.
Optionale Komponenten
Pylontech FH10050 Modul
Artikelnr.: DLK-PYLONTECH-FH10050
Fügen Sie Module hinzu (2-7 pro Controller, bis zu 6 parallele Gruppen), um die Kapazität innerhalb derselben Strangarchitektur zu erweitern.
Freigegebene Kombinationen
GoodWe GW10K-BTArtikelnr. DLK-GOODWE-GW10KBTGoodWes Liste, 14. April 2026, führt Force-H3 in der BT-Spalte, mit ARM 14 oder höher.
GoodWe GW5K-BTArtikelnr. DLK-GOODWE-GW5KBTGoodWes Liste, 14. April 2026, führt Force-H3 in der BT-Spalte, mit ARM 14 oder höher.
GoodWe GW8K-BTArtikelnr. DLK-GOODWE-GW8KBTGoodWes Liste, 14. April 2026, führt Force-H3 in der BT-Spalte, mit ARM 14 oder höher.
GoodWe GW15K-ETArtikelnr. DLK-GOODWE-GW15KETPylontech Ver. 2.43 listet einen Force-H3-Stapel von 3 bis 7 Modulen, und Fußnote e beschränkt diesen Wechselrichter auf Force-H3 oder Powercube-M1C. Unser Force-H3 10.24 kWh besteht aus 2 Modulen und liegt unter dem Minimum.
GoodWe GW20K-ETArtikelnr. DLK-GOODWE-GW20KETPylontech Ver. 2.43 listet einen Force-H3-Stapel von 3 bis 7 Modulen, und Fußnote e beschränkt diesen Wechselrichter auf Force-H3 oder Powercube-M1C. Unser Force-H3 10.24 kWh besteht aus 2 Modulen und liegt unter dem Minimum.
GoodWe Lynx D 20 kWh + GW20K-ETArtikelnr. DLK-GOODWE-LYNXD20KWHGW20KETPylontech Ver. 2.43 listet einen Force-H3-Stapel von 3 bis 7 Modulen, und Fußnote e beschränkt diesen Wechselrichter auf Force-H3 oder Powercube-M1C. Unser Force-H3 10.24 kWh besteht aus 2 Modulen und liegt unter dem Minimum.
GoodWe GW25K-ETArtikelnr. DLK-GOODWE-GW25KETPylontech Ver. 2.43 listet einen Force-H3-Stapel von 3 bis 7 Modulen, und Fußnote e beschränkt diesen Wechselrichter auf Force-H3 oder Powercube-M1C. Unser Force-H3 10.24 kWh besteht aus 2 Modulen und liegt unter dem Minimum.
GoodWe Lynx D 25 kWh + GW25K-ETArtikelnr. DLK-GOODWE-LYNXD25KWHGW25KETPylontech Ver. 2.43 listet einen Force-H3-Stapel von 3 bis 7 Modulen, und Fußnote e beschränkt diesen Wechselrichter auf Force-H3 oder Powercube-M1C. Unser Force-H3 10.24 kWh besteht aus 2 Modulen und liegt unter dem Minimum.
GoodWe GW29.9K-ETArtikelnr. DLK-GOODWE-GW299KETPylontech Ver. 2.43 listet einen Force-H3-Stapel von 3 bis 7 Modulen, und Fußnote e beschränkt diesen Wechselrichter auf Force-H3 oder Powercube-M1C. Unser Force-H3 10.24 kWh besteht aus 2 Modulen und liegt unter dem Minimum.
GoodWe GW30K-ETArtikelnr. DLK-GOODWE-GW30KETPylontech Ver. 2.43 listet einen Force-H3-Stapel von 3 bis 7 Modulen, und Fußnote e beschränkt diesen Wechselrichter auf Force-H3 oder Powercube-M1C. Unser Force-H3 10.24 kWh besteht aus 2 Modulen und liegt unter dem Minimum.
GoodWe GW40K-ET-10Artikelnr. DLK-GOODWE-GW40KET10Pylontech Ver. 2.43 listet einen Force-H3-Stapel von 3 bis 7 Modulen. Unser Force-H3 10.24 kWh besteht aus 2 Modulen und liegt unter dem Minimum.
GoodWe GW50K-ET-10Artikelnr. DLK-GOODWE-GW50KET10Pylontech Ver. 2.43 listet einen Force-H3-Stapel von 3 bis 7 Modulen. Unser Force-H3 10.24 kWh besteht aus 2 Modulen und liegt unter dem Minimum.
GoodWe GW10K-ETArtikelnr. DLK-GOODWE-GW10KETPylontech Ver. 2.43 listet einen Force-H3-Stapel von 2 bis 5 Modulen. Unsere Force-H3 30.72 kWh (6 Module) und 35.84 kWh (7 Module) liegen über diesem Maximum.
GoodWe GW5K-ETArtikelnr. DLK-GOODWE-GW5KETPylontech Ver. 2.43 listet einen Force-H3-Stapel von 2 bis 5 Modulen. Unsere Force-H3 30.72 kWh (6 Module) und 35.84 kWh (7 Module) liegen über diesem Maximum.
GoodWe GW6.5K-ETArtikelnr. DLK-GOODWE-GW65KETPylontech Ver. 2.43 listet einen Force-H3-Stapel von 2 bis 5 Modulen. Unsere Force-H3 30.72 kWh (6 Module) und 35.84 kWh (7 Module) liegen über diesem Maximum.
GoodWe GW8K-ETArtikelnr. DLK-GOODWE-GW8KETPylontech Ver. 2.43 listet einen Force-H3-Stapel von 2 bis 5 Modulen. Unsere Force-H3 30.72 kWh (6 Module) und 35.84 kWh (7 Module) liegen über diesem Maximum.
Pylontech Force H3X FH3X-10K-HY-3P (10-kW-Dreiphasen-All-in-One)Artikelnr. DLK-PYLONTECH-FH3X10KHY3PDas Modul FH10050 ist die EINZIGE Batterie, die eines der beiden Dokumente nennt. Bei nur einem Modul greift ein starkes Leistungs-Derating: Lade- und Entladeleistung fallen auf 2.5 kW; eine Ein-Modul-Auslegung ist damit elektrisch gültig, aber kommerziell schwach.
Pylontech Force H3X 12 kW dreiphasiger HybridArtikelnr. DLK-PYLONTECH-FH3X12KHY3PDas Modul FH10050 ist die EINZIGE Batterie, die eines der beiden Dokumente nennt. Bei nur einem Modul greift ein starkes Leistungs-Derating: Lade- und Entladeleistung fallen auf 2.5 kW; eine Ein-Modul-Auslegung ist damit elektrisch gültig, aber kommerziell schwach.
Pylontech Force H3X 15 kW dreiphasiger HybridArtikelnr. DLK-PYLONTECH-FH3X15KHY3PDas Modul FH10050 ist die EINZIGE Batterie, die eines der beiden Dokumente nennt. Bei nur einem Modul greift ein starkes Leistungs-Derating: Lade- und Entladeleistung fallen auf 2.5 kW; eine Ein-Modul-Auslegung ist damit elektrisch gültig, aber kommerziell schwach.
Pylontech Force H3X FH3X-6K-HY-1PArtikelnr. DLK-PYLONTECH-FH3X6KHY3PDas Modul FH10050 ist die EINZIGE Batterie, die eines der beiden Dokumente nennt. Bei nur einem Modul greift ein starkes Leistungs-Derating: Lade- und Entladeleistung fallen auf 2.5 kW; eine Ein-Modul-Auslegung ist damit elektrisch gültig, aber kommerziell schwach.
Pylontech Force H3X 8 kW dreiphasiger HybridArtikelnr. DLK-PYLONTECH-FH3X8KHY3PDas Modul FH10050 ist die EINZIGE Batterie, die eines der beiden Dokumente nennt. Bei nur einem Modul greift ein starkes Leistungs-Derating: Lade- und Entladeleistung fallen auf 2.5 kW; eine Ein-Modul-Auslegung ist damit elektrisch gültig, aber kommerziell schwach.
