Beschreibung
Vierkanalige Lastverteilung ohne Single Points of Failure.

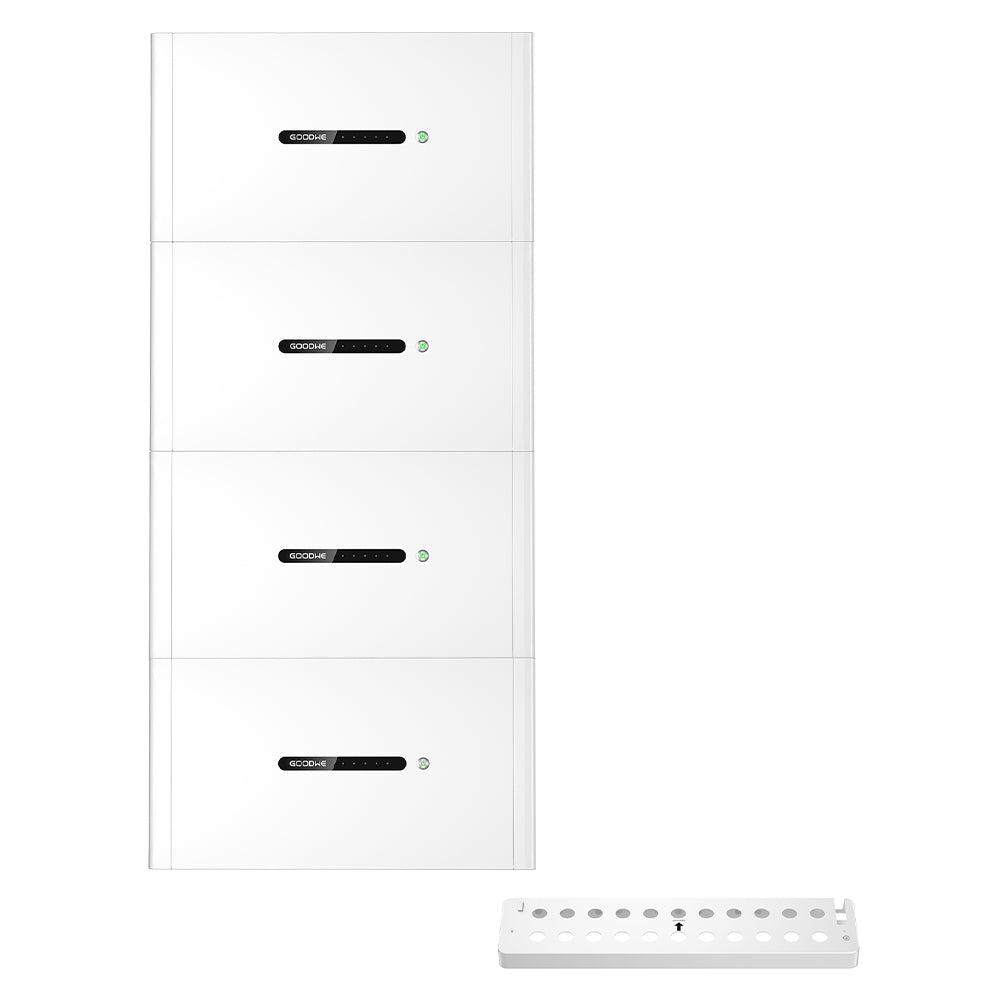

Das GoodWe Lynx D 20 kWh ist ein 4er-Pack kommerzielles Hochvolt-Speichersystem mit 19,0 kWh nutzbarer Energie und 4-facher dezentraler DC-DC-Redundanz, entwickelt für große Anwesen, Mehrfamilienhäuser und kleine gewerbliche Werkstätten.
Vier unabhängige DC-DC-Leistungsstufen
Vier dezentrale Leistungsstufen teilen sich die Dauerlasten und sorgen so für kühlere Betriebstemperaturen und keine einzelnen Ausfallpunkte.
19,0 kWh Schwere Gewerbe- und Haushaltskapazität
Ausreichend Speicherkapazität für Multi-Split-Wärmepumpen, gewerbliche Werkstätten und vollelektrische Haushalte.
Direkter Hochspannungs-Bus (320–480 V)
Direkter Anschluss an GoodWe ET 15–30 kW gewerbliche Hybrid-Wechselrichter mit hoher elektrischer Effizienz.
Keine Alterungs-Mismatch-Strafe
Fügen Sie Jahre später ein fünftes oder sechstes 5-kWh-Modul hinzu, ohne die Gesamtkapazität des Batteriespeichers zu beeinträchtigen.
Weitere Produktdetails
Anstatt den gesamten Strom über ein einzelnes zentrales Master-BMS zu leiten, verteilt das Lynx D 20-kWh-System die Last auf 4 unabhängige DC-DC-Leistungsstufen. Wenn ein Paket für Wartungsarbeiten offline genommen wird, arbeiten die übrigen drei nahtlos weiter.
- Vier parallele Leistungsstufen verteilen den gewerblichen Strombedarf gleichmäßig auf alle 20 kWh LFP-Speicher.
- Eliminiert einzelne Ausfallpunkte auf Stapelebene und gewährleistet so eine kontinuierliche Zuverlässigkeit der Anlagenstromversorgung.
- Direkte CAN-Kommunikation verbindet alle vier Module synchron mit GoodWe-Hybrid-Wechselrichtern.
GoodWe
Modelle im Vergleich
Seitlich scrollen, um alle Modelle zu vergleichen.
Erweitern Sie die Kapazität Jahre später, ohne gealterte Pakete ersetzen zu müssen.

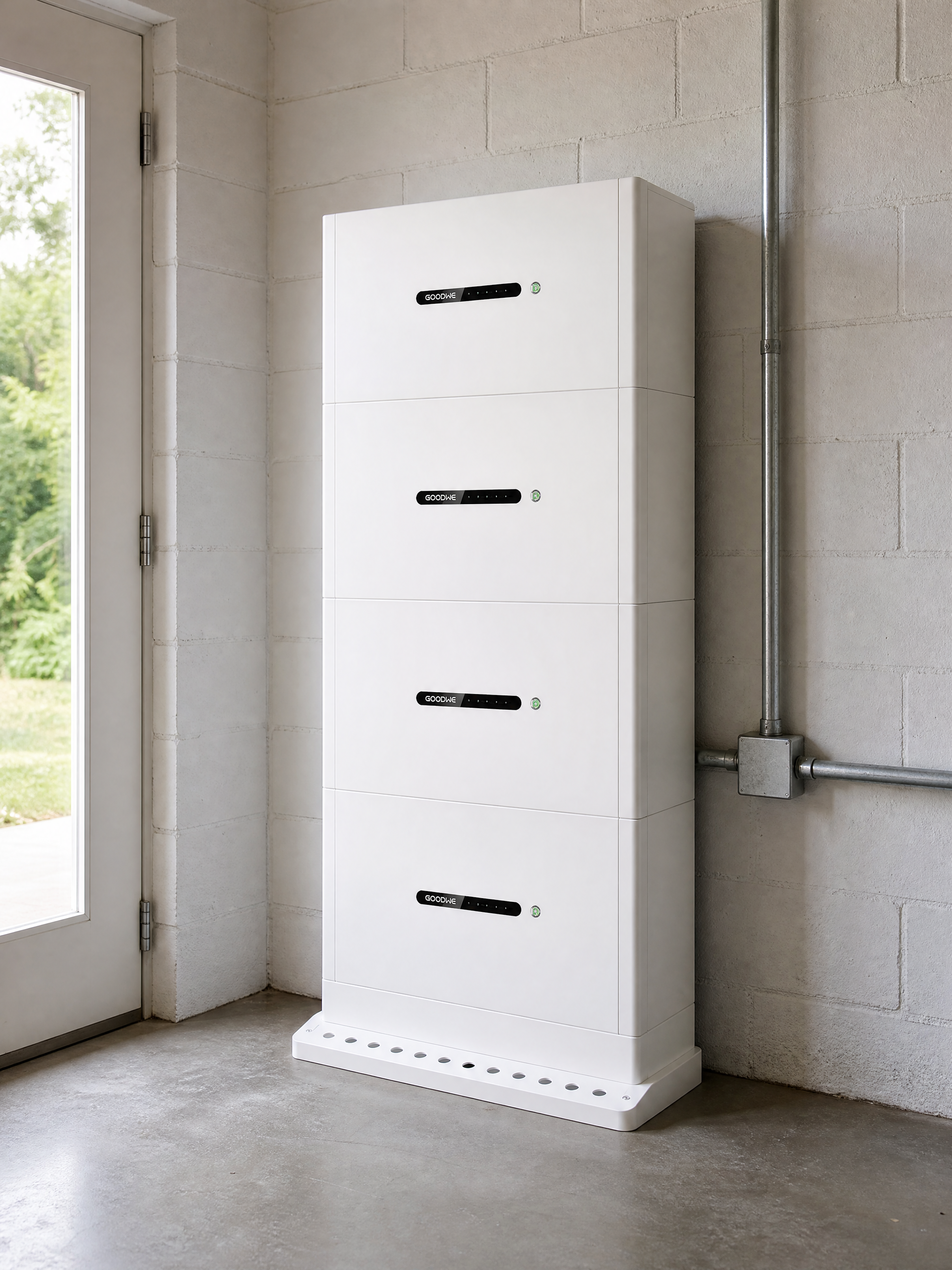

Herkömmliche serielle Batteriestapel bestrafen Eigentümer, die nach mehreren Jahren Module hinzufügen. Die parallelen DC-DC-Wandler des Lynx D ermöglichen das Hinzufügen neuer 5-kWh-Blöcke zu jedem späteren Zeitpunkt mit 100 % Kapazitätsauslastung. Erweiterbar von 4 Packs (20 kWh) bis zu 8 Packs (40 kWh) am selben DC-Bus. Bodenstehende oder wandmontierte Halterungen bieten flexible Layout-Optionen in Technikräumen. Das IP55-wetterfeste Gehäuse ist für unbeheizte Keller, technische Hauswirtschaftsräume und geschützte Außennischen zertifiziert.
Hält 208 kg auf einer Bodenplatte
Vier 52-kg-Bausteine füllen einen Sockel. Die Wandverankerung stabilisiert die volle Gruppe.
Passt vier IP66-Fronten auf einen Sockel

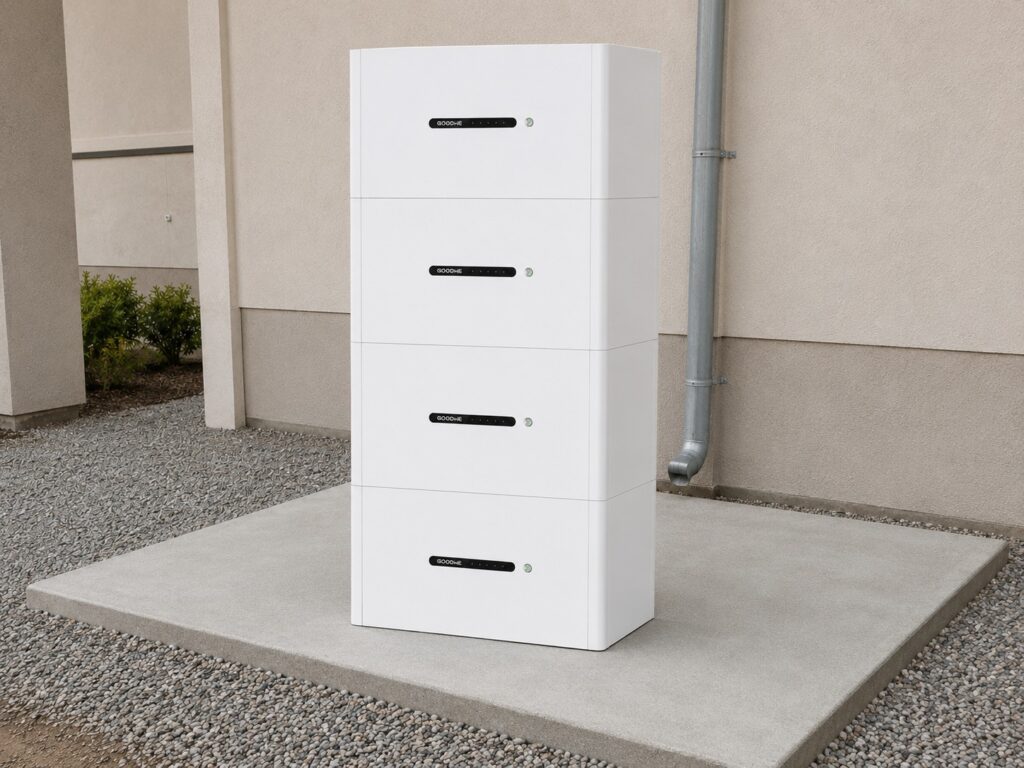

Schlauchwasser bleibt von allen vier Fronten fern. Entladung läuft weiter bei minus 20 C.
Spricht über CAN als eine volle Gruppe
Vier Module melden sich als ein Speicher. Der Hybrid liest eine fertige Batteriebank.
Technische Daten
Kommerzieller dezentraler Speicher mit mehrstündiger Autonomie und 4-facher Redundanz.
20-kWh-Hochkapazitätsspeicher für Mehrfamilienhäuser und kleine Unternehmen.
Mit 4 dezentralen Hochvolt-Modulen liefert dieses 20-kWh-System kommerzielle Energiedurchsatzleistung für große Wohnanlagen, Werkstätten und Mehrfamilienhäuser. Seine vier unabhängigen DC-DC-Wandler teilen die Last auf und gewährleisten optimales Wärmemanagement bei schwerer, kontinuierlicher täglicher Zyklenbelastung.
- Nennspeicher
- 20,0 kWh
- Hochvolt-Bus
- 320–480 V
- 4-fache Redundanz
- Quad DC-DC
- Master-Box erforderlich
- Keine
Energie & Elektrik
- Batteriemodul
- GoodWe LX D5.0-10
- Gesamte nutzbare Energie (kWh)
- 20
- Zelltyp
- LFP (LiFePO4)
- Nutzbare Energie (kWh)
- 5
- Nennspannung (V)
- Laden: 435; Entladen: 380
- Nennleistung (kW)
- 3
- Spitzenleistung
- 5 kW, 10 s
Skalierbarkeit
- Maximale Module insgesamt
- 8
- Maximale Systemenergie (kWh)
- 40
Umgebung
- Betriebstemperaturbereich (C)
- Laden: 0 bis +53; Entladen: -20 bis +53
- Relative Luftfeuchtigkeit
- 0 - 95%
- Maximale Betriebshöhe (m)
- 4000
Mechanik & Kommunikation
- Gesamtgewicht (kg)
- 208
- Kommunikation
- CAN
- Gewicht (kg), pro Modul
- 52
- Abmessungen B x H x T (mm), pro Modul
- 700 x 380 x 170
- Schutzart (IP)
- IP66
- Montagemethode
- Bodenstapelung / Wandmontage
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der GoodWe Lynx D 20 kWh (4 x LX D5.0-10) gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.

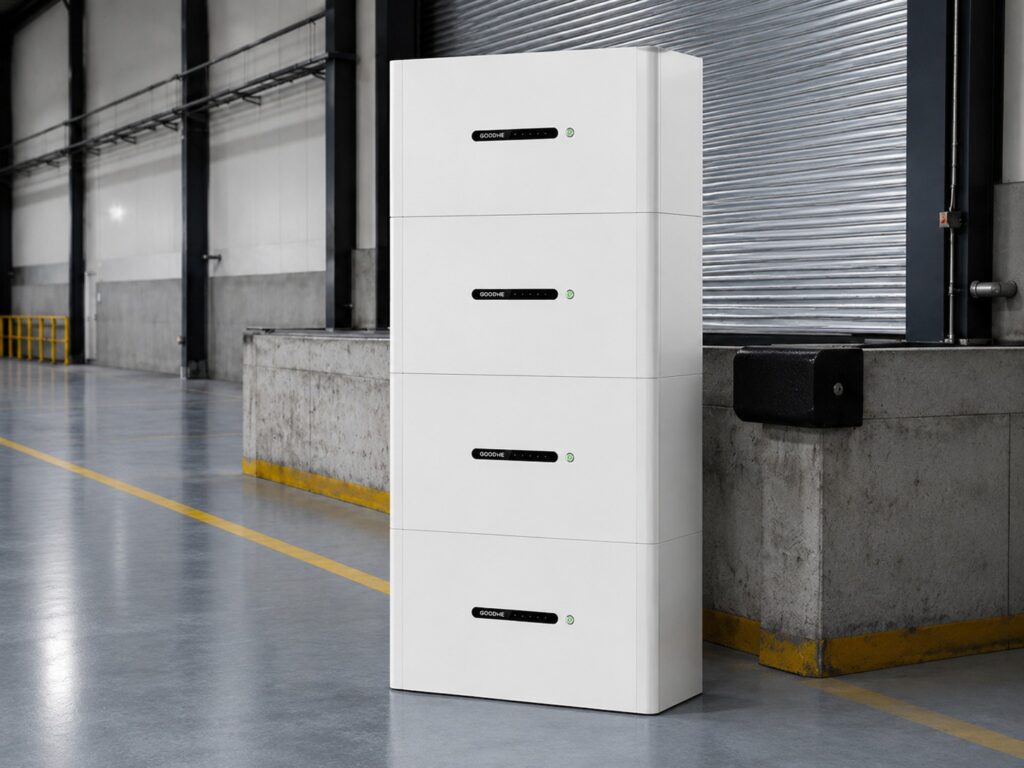

Kleine gewerbliche Werkstätten & landwirtschaftliche Betriebe (15–25 kWp Solar)
Kleine Fertigungsbetriebe mit tagsüber laufenden Maschinen, Büro-Klimaanlagen und dem Ziel, teure abendliche Spitzenlasttarife zu vermeiden.
19,0 kWh nutzbare Kapazität puffert mittägliche Solarüberschüsse und entlädt mit bis zu 20 kW, um den späten Nachmittagsbetrieb von Fabrikmaschinen ohne Netzstrom abzudecken.
- Eignung19,0 kWh nutzbare Speicherkapazität puffert mittägliche Solarüberschüsse und entlädt mit bis zu 20 kW, um spätnachmittägliche Maschinenläufe der Fabrik ohne Netzstrom abzudecken.
- GrenzeWenn der Betrieb mehrere Schichten fährt oder eine nächtliche Kühlhaus-Kühlung benötigt, steigen Sie auf das 25-kWh-System (5er-Pack) um. ---
- Wenn der Betrieb mehrere Schichten fährt oder eine nächtliche Kühlhaus-Kühlung benötigt, steigen Sie auf das 25-kWh-System (5er-Pack) um. ---
Dokumente
GoodWe Lynx D Series Datenblatt (EN) GoodWe Lynx-D Datenblatt (EN)Produktfragen
Kann dieses 20-kWh-System mit dem GoodWe GW20K-ET kommerziellen Wechselrichter kombiniert werden?
Ja. Eine ideale 1:1-Leistungs-zu-Kapazitäts-Kombination. Der GW20K-ET kommerzielle Hybrid-Wechselrichter verfügt über einen 50-A-Hochvolt-Batterieanschluss. In Kombination mit dem Lynx D 20-kWh-System bietet er 20 kW kontinuierlichen DC-Lade- und Entladedurchsatz (1C-Äquivalent), sodass der Batteriespeicher während der Spitzenerzeugung in weniger als 1 Stunde vollständig aus Solarstrom geladen werden kann.
Wie werden die 4 Module physisch installiert?
Wandmontage in einer Reihe oder Bodenstapelung in zwei 2er-Säulen. * Wandmontage: Vier 570 × 505-mm-Einheiten nebeneinander (benötigt ca. 2,4 m Wandbreite). * Bodenstapelung: Auf Bodenständern als zwei saubere 2-Modul-Säulen nebeneinander angeordnet, mit einer Gesamtbodenfläche von weniger als 0,6 m².
Systemkomponenten
Erforderliche Komponenten
GoodWe GM330 CT-Zähler
Artikelnr.: DLK-GOODWE-GM330
Exportbegrenzung / Eigenverbrauchsmessung, erforderlich bei jeder GoodWe-ET/BT-Installation.
Empfohlene Komponenten
GoodWe GW10K-ET Hybrid-Wechselrichter (ET 5-10 kW-Bereich)
Artikelnr.: DLK-GOODWE-GW10KET
Von GoodWe für die ET-5-10-kW-Reihe gelistet (ARM 28 / DSP 12 Firmware oder höher).
GoodWe GW20K-ET Hybrid-Wechselrichter (ET 15-30 kW-Serie)
Artikelnr.: DLK-GOODWE-GW20KET
Von GoodWe für die ET-15-30-kW-Reihe gelistet; die eigene Kompatibilitätsliste des Produkts für Wechselrichter endet bei GW20K-ET, nicht über den gesamten 15-30-kW-Bereich.
Optionale Komponenten
Zusätzliches GoodWe LX D5.0-10 Modul
Artikelnr.: DLK-GOODWE-LXD5010
Module werden in 5-kWh-Schritten bis zum Familienmaximum von 8 Modulen (40 kWh) über 2 parallele Gruppen ergänzt.
Freigegebene Kombinationen
GoodWe GW10K-BTArtikelnr. DLK-GOODWE-GW10KBTGoodWe verlangt für die Lynx D ARM 28 und DSP 12 oder höher auf dem BT.
GoodWe GW5K-BTArtikelnr. DLK-GOODWE-GW5KBTGoodWe verlangt für die Lynx D ARM 28 und DSP 12 oder höher auf dem BT.
GoodWe GW8K-BTArtikelnr. DLK-GOODWE-GW8KBTGoodWe verlangt für die Lynx D ARM 28 und DSP 12 oder höher auf dem BT.
GoodWe GW15K-ETArtikelnr. DLK-GOODWE-GW15KETGoodWe setzt für die Lynx D ARM 28 und DSP 12 oder höher auf dem ET voraus.
GoodWe GW20K-ETArtikelnr. DLK-GOODWE-GW20KETGoodWe setzt für die Lynx D ARM 28 und DSP 12 oder höher auf dem ET voraus.
GoodWe Lynx D 20 kWh + GW20K-ETArtikelnr. DLK-GOODWE-LYNXD20KWHGW20KETGoodWe setzt für die Lynx D ARM 28 und DSP 12 oder höher auf dem ET voraus.
GoodWe GW25K-ETArtikelnr. DLK-GOODWE-GW25KETGoodWe setzt für die Lynx D ARM 28 und DSP 12 oder höher auf dem ET voraus.
GoodWe Lynx D 25 kWh + GW25K-ETArtikelnr. DLK-GOODWE-LYNXD25KWHGW25KETGoodWe setzt für die Lynx D ARM 28 und DSP 12 oder höher auf dem ET voraus.
GoodWe GW29.9K-ETArtikelnr. DLK-GOODWE-GW299KETGoodWe setzt für die Lynx D ARM 28 und DSP 12 oder höher auf dem ET voraus.
GoodWe GW30K-ETArtikelnr. DLK-GOODWE-GW30KETGoodWe setzt für die Lynx D ARM 28 und DSP 12 oder höher auf dem ET voraus.
GoodWe GW10K-ETArtikelnr. DLK-GOODWE-GW10KETGoodWe setzt für die Lynx D ARM 28 und DSP 12 oder höher auf dem ET voraus.
GoodWe GW5K-ETArtikelnr. DLK-GOODWE-GW5KETGoodWe setzt für die Lynx D ARM 28 und DSP 12 oder höher auf dem ET voraus.
GoodWe GW6.5K-ETArtikelnr. DLK-GOODWE-GW65KETGoodWe setzt für die Lynx D ARM 28 und DSP 12 oder höher auf dem ET voraus.
GoodWe GW8K-ETArtikelnr. DLK-GOODWE-GW8KETGoodWe setzt für die Lynx D ARM 28 und DSP 12 oder höher auf dem ET voraus.
