Beschreibung
Parallele Lastverteilung mit redundanter Modulzuverlässigkeit.

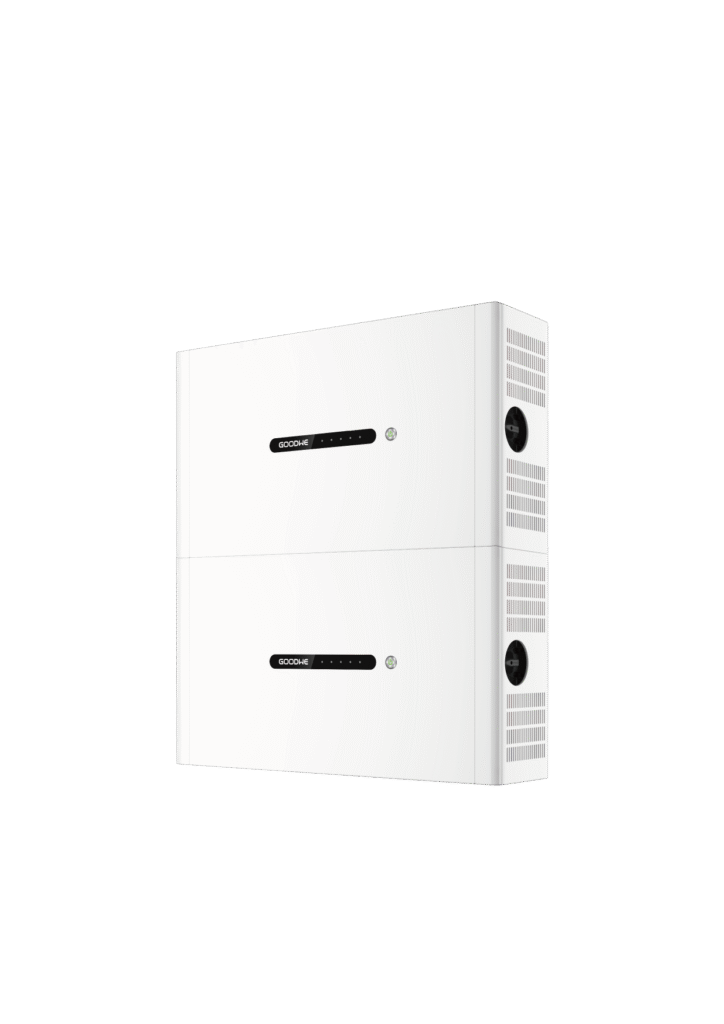

Das GoodWe Lynx D 10 kWh ist ein zweiteiliges Hochvolt-Speichersystem, das 9,5 kWh nutzbare Energie über zwei dezentrale 5-kWh-Module liefert und für den privaten Eigenverbrauch mit paralleler Modulunabhängigkeit entwickelt wurde.
Doppelte unabhängige DC-DC-Architektur
Zwei dezentrale Wandler teilen sich die Last und eliminieren einzelne Ausfallpunkte sowie Engpässe durch die zentrale Steuerung.
10,0 kWh optimaler Haushalts-Speicher
Ausgelegt, um typische tagsüber anfallende Solarüberschüsse von 8–10 kWp-Dachanlagen für die Autarkie über Nacht zu puffern.
Direkter Hochvolt-Bus (320–480 V)
Direkter Anschluss an GoodWe-Dreiphasen-Hybrid-Wechselrichter mit hoher Round-Trip-Umwandlungseffizienz.
Mehrjährige zukünftige Erweiterung
Fügen Sie Jahre später ein drittes oder viertes 5-kWh-Paket hinzu, ohne Kapazitätsverluste durch Alterungsunterschiede.
Weitere Produktdetails
Anstatt Zellen in einem einzigen starren Serienstrang zu verbinden, betreibt das Lynx-D-10-kWh-System zwei aktive DC-DC-Leistungsstufen parallel. Jedes Modul regelt seinen eigenen 320–480-V-Ausgang und teilt sich die Haushaltsstromaufnahme gleichmäßig.
- Zwei unabhängige Leistungsstufen teilen den Lade-/Entladestrom und reduzieren so die thermische Belastung einzelner Zellen.
- Eliminiert Ausfälle auf Stack-Ebene. Wenn ein Modul für Wartungsarbeiten getrennt wird, versorgt das zweite Modul weiterhin mit Strom.
- Direkte CAN-Kommunikation verbindet beide Module synchron mit dem GoodWe-Hybrid-Wechselrichter.
GoodWe
Modelle im Vergleich
Seitlich scrollen, um alle Modelle zu vergleichen.
Erweitern Sie die Kapazität Jahre später, ohne gealterte Pakete ersetzen zu müssen.

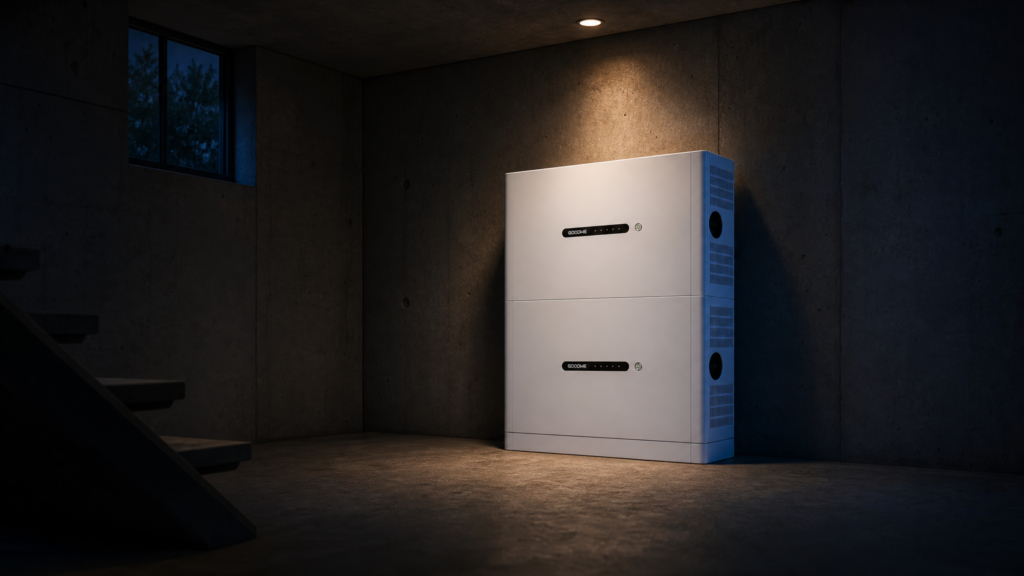

Herkömmliche Serien-Batteriestapel benachteiligen Besitzer, die nach mehreren Jahren der Nutzung Module hinzufügen. Die parallelen DC-DC-Wandler des Lynx D ermöglichen das Hinzufügen neuer 5-kWh-Blöcke zu jedem zukünftigen Zeitpunkt mit 100 % Kapazitätsauslastung. Erweiterbar von 2 Paketen (10 kWh) bis zu 8 Paketen (40 kWh) am selben DC-Bus. Bodenstehende oder wandmontierte Halterungen bieten flexible Layout-Optionen in privaten Garagen und Technikräumen. Das IP55-wetterfeste Gehäuse ist für unbeheizte Keller, technische Hauswirtschaftsräume und geschützte Außennischen zertifiziert.

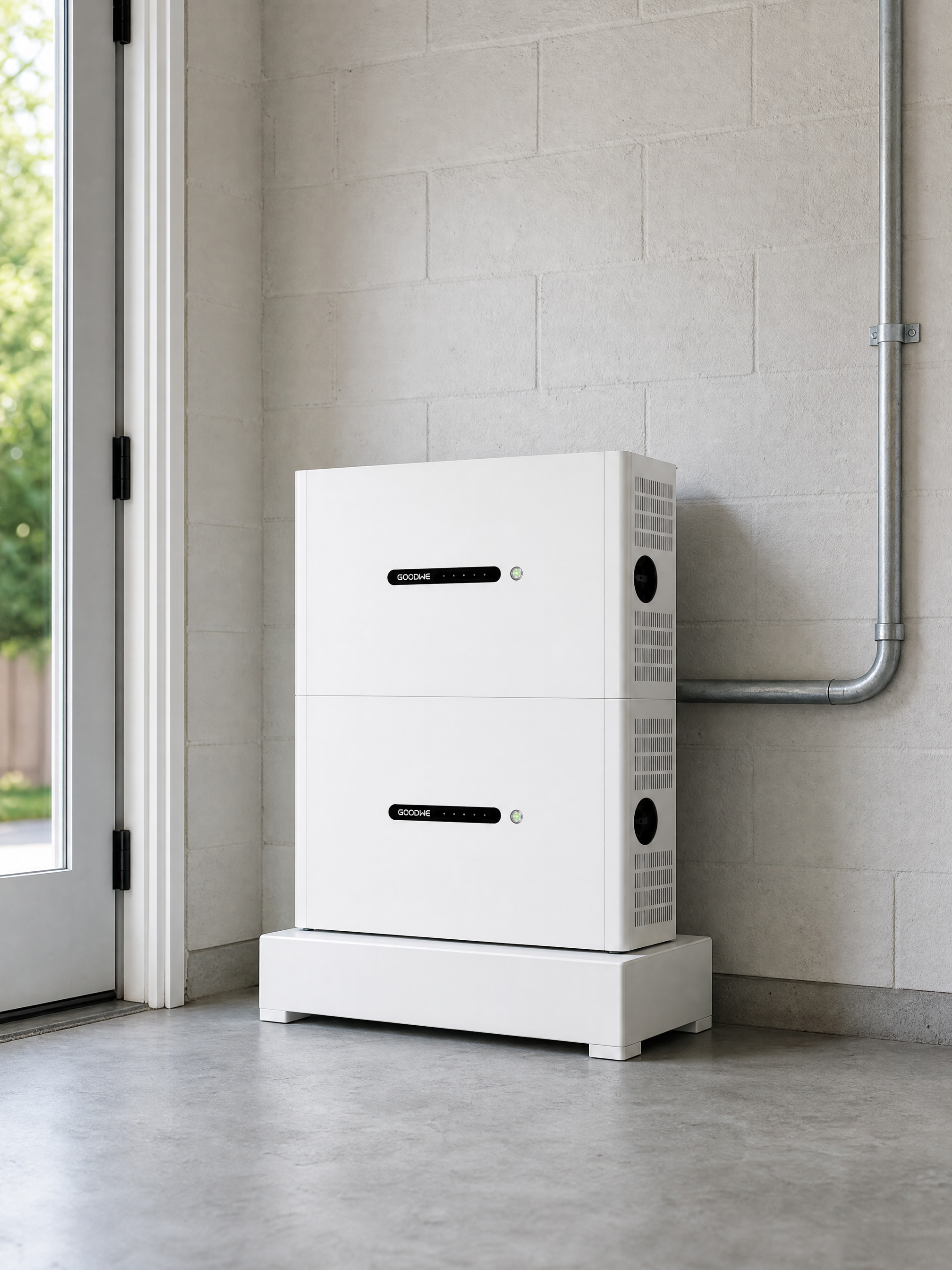

Hält 104 kg auf einer Bodenplatte
Zwei 52-kg-Bausteine sitzen auf einem Sockel. Die Wandverankerung stabilisiert das Paar.
Passt in eine Garage oder einen Carport
IP66 sitzt auf beiden Fronten. Entladung läuft weiter bei minus 20 C.
Kommuniziert über CAN als eine Batteriebank
Das Paar meldet sich als ein Speicher. Der Hybrid liest eine Batteriebank, nicht zwei Geräte.
Technische Daten
Das flexible Hochvolt-Batteriesystem, entwickelt für langfristige Zuverlässigkeit im Wohnbereich.
10-kWh-Doppelpack-Hochvoltspeicher mit paralleler Unabhängigkeit auf Modulebene.
Durch die Kombination zweier dezentraler LX D5.0-10-Einheiten bietet dieses 10-kWh-System zuverlässigen Hochvoltspeicher für Standard-Einfamilienhäuser. Da jedes Paket über eine eigene unabhängige DC-DC-Regelung verfügt, beeinträchtigt eine Abweichung auf Zellebene oder eine thermische Begrenzung in einem Paket niemals die Kapazität oder Sicherheit des anderen.
- Nennspeicher
- 10,0 kWh
- Hochvolt-Bus
- 320–480 V
- Parallele Unabhängigkeit
- Dual-DC-DC
- Master-Box erforderlich
- Keine
Energie & Elektrik
- Batteriemodul
- GoodWe LX D5.0-10
- Gesamte nutzbare Energie (kWh)
- 10
- Zelltyp
- LFP (LiFePO4)
- Nutzbare Energie (kWh)
- 5
- Nennspannung (V)
- Laden: 435; Entladen: 380
- Nennleistung (kW)
- 3
- Spitzenleistung
- 5 kW, 10 s
Skalierbarkeit
- Maximale Module insgesamt
- 8
- Maximale Systemenergie (kWh)
- 40
Umgebung
- Betriebstemperaturbereich (C)
- Laden: 0 bis +53; Entladen: -20 bis +53
- Relative Luftfeuchtigkeit
- 0 - 95%
- Maximale Betriebshöhe (m)
- 4000
Mechanik & Kommunikation
- Gesamtgewicht (kg)
- 104
- Kommunikation
- CAN
- Gewicht (kg), pro Modul
- 52
- Abmessungen B x H x T (mm), pro Modul
- 700 x 380 x 170
- Schutzart (IP)
- IP66
- Montagemethode
- Bodenstapelung / Wandmontage
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der GoodWe Lynx D 10 kWh (2 x LX D5.0-10) gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.
Standard-4-Personen-Haushalte (8–10 kWp Solaranlagen) mit geplanter zukünftiger Erweiterung
Einfamilienhäuser mit einem nächtlichen Verbrauch von 8–10 kWh, deren Besitzer in 2–3 Jahren ein Elektrofahrzeug oder eine Wärmepumpe hinzufügen möchten.
Bietet die exakte nutzbare Kapazität von 9,5 kWh, die für aktuelle häusliche Grundlasten benötigt wird, mit der garantierten Möglichkeit, später zusätzliche 5-kWh-Module ohne Degradation hinzuzufügen.
- EignungBietet die exakt benötigte nutzbare Speicherkapazität von 9,5 kWh für aktuelle Haushalts-Basiswerte, mit der garantierten Möglichkeit, später zusätzliche 5-kWh-Module ohne Kapazitätsverlust hinzuzufügen.
- GrenzeWenn das Haus bereits eine aktive Luft-Wasser-Wärmepumpe betreibt oder täglich ein E-Auto lädt, steigen Sie sofort auf die 15-kWh-Konfiguration (3 Pakete) oder 20-kWh-Konfiguration (4 Pakete) um. ---
- Wenn das Haus bereits eine aktive Luft-Wasser-Wärmepumpe betreibt oder täglich ein E-Auto lädt, steigen Sie sofort auf die 15-kWh-Konfiguration (3 Pakete) oder 20-kWh-Konfiguration (4 Pakete) um. ---
Dokumente
GoodWe Lynx D Series Datenblatt (EN) GoodWe Lynx-D Datenblatt (EN)Produktfragen
Kann ich in 2 Jahren ein drittes LX D5.0-10-Modul zu diesem 10-kWh-System hinzufügen?
Ja, ohne Kapazitätsverlust. Im Gegensatz zu herkömmlichen Serienbatterien, bei denen ein nach 2 Jahren hinzugefügtes neues Modul durch die degradierten älteren Module gedrosselt wird, verwalten die internen DC-DC-Wandler des Lynx D jedes Paket unabhängig. Sie können in 2 oder 3 Jahren ein drittes Modul hinzufügen und dessen volle 5,0-kWh-Kapazität nutzen.
Wie schneidet der Lynx D 10 kWh im Vergleich zum Lynx Home F 9,83-kWh-Turm ab?
Der Lynx D verwendet parallele DC-DC-Pakete; der Lynx F ist ein einzelner vertikaler Serienturm. * Lynx Home F 9,83 kWh: 3 Module in einer einzigen vertikalen Säule mit einer Master-PCU-Basis gestapelt. Die Systemspannung ist durch die Serienhöhe festgelegt (307 V). Am besten für Installationen geeignet, die vollständig am ersten Tag abgeschlossen werden. * Lynx D 10 kWh: 2 eigenständige Pakete parallel geschaltet, jedes mit eigenem integriertem DC-DC-Wandler (320–480 V). Am besten für Installationen geeignet, bei denen eine zukünftige Kapazitätserweiterung geplant ist.
Systemkomponenten
Erforderliche Komponenten
GoodWe GM330 CT-Zähler
Artikelnr.: DLK-GOODWE-GM330
Exportbegrenzung / Eigenverbrauchsmessung, erforderlich bei jeder GoodWe-ET/BT-Installation.
Empfohlene Komponenten
GoodWe GW10K-ET Hybrid-Wechselrichter (ET 5-10 kW-Bereich)
Artikelnr.: DLK-GOODWE-GW10KET
Von GoodWe für die ET-5-10-kW-Reihe gelistet (ARM 28 / DSP 12 Firmware oder höher).
GoodWe GW20K-ET Hybrid-Wechselrichter (ET 15-30 kW-Serie)
Artikelnr.: DLK-GOODWE-GW20KET
Von GoodWe für die ET-15-30-kW-Reihe gelistet; die eigene Kompatibilitätsliste des Produkts für Wechselrichter endet bei GW20K-ET, nicht über den gesamten 15-30-kW-Bereich.
Optionale Komponenten
Zusätzliches GoodWe LX D5.0-10 Modul
Artikelnr.: DLK-GOODWE-LXD5010
Module werden in 5-kWh-Schritten bis zum Familienmaximum von 8 Modulen (40 kWh) über 2 parallele Gruppen ergänzt.
Freigegebene Kombinationen
GoodWe GW10K-BTArtikelnr. DLK-GOODWE-GW10KBTGoodWe verlangt für die Lynx D ARM 28 und DSP 12 oder höher auf dem BT.
GoodWe GW5K-BTArtikelnr. DLK-GOODWE-GW5KBTGoodWe verlangt für die Lynx D ARM 28 und DSP 12 oder höher auf dem BT.
GoodWe GW8K-BTArtikelnr. DLK-GOODWE-GW8KBTGoodWe verlangt für die Lynx D ARM 28 und DSP 12 oder höher auf dem BT.
GoodWe GW15K-ETArtikelnr. DLK-GOODWE-GW15KETGoodWe setzt für die Lynx D ARM 28 und DSP 12 oder höher auf dem ET voraus.
GoodWe GW20K-ETArtikelnr. DLK-GOODWE-GW20KETGoodWe setzt für die Lynx D ARM 28 und DSP 12 oder höher auf dem ET voraus.
GoodWe Lynx D 20 kWh + GW20K-ETArtikelnr. DLK-GOODWE-LYNXD20KWHGW20KETGoodWe setzt für die Lynx D ARM 28 und DSP 12 oder höher auf dem ET voraus.
GoodWe GW25K-ETArtikelnr. DLK-GOODWE-GW25KETGoodWe setzt für die Lynx D ARM 28 und DSP 12 oder höher auf dem ET voraus.
GoodWe Lynx D 25 kWh + GW25K-ETArtikelnr. DLK-GOODWE-LYNXD25KWHGW25KETGoodWe setzt für die Lynx D ARM 28 und DSP 12 oder höher auf dem ET voraus.
GoodWe GW29.9K-ETArtikelnr. DLK-GOODWE-GW299KETGoodWe setzt für die Lynx D ARM 28 und DSP 12 oder höher auf dem ET voraus.
GoodWe GW30K-ETArtikelnr. DLK-GOODWE-GW30KETGoodWe setzt für die Lynx D ARM 28 und DSP 12 oder höher auf dem ET voraus.
GoodWe GW10K-ETArtikelnr. DLK-GOODWE-GW10KETGoodWe setzt für die Lynx D ARM 28 und DSP 12 oder höher auf dem ET voraus.
GoodWe GW5K-ETArtikelnr. DLK-GOODWE-GW5KETGoodWe setzt für die Lynx D ARM 28 und DSP 12 oder höher auf dem ET voraus.
GoodWe GW6.5K-ETArtikelnr. DLK-GOODWE-GW65KETGoodWe setzt für die Lynx D ARM 28 und DSP 12 oder höher auf dem ET voraus.
GoodWe GW8K-ETArtikelnr. DLK-GOODWE-GW8KETGoodWe setzt für die Lynx D ARM 28 und DSP 12 oder höher auf dem ET voraus.
