Beschreibung
Möbelqualität in einspaltiger Integration mit internen Sammelschienen.
Der GoodWe ESA GW8K-ETA-G20 ist ein 8-kW-Dreiphasen-All-in-One-Hybrid-Wechselrichter mit 16-kWp-Solareinspeisung und 63-A-Hochstrom-Netzüberbrückung, der kabel- und gestellfrei auf den BAT-D-G20-Hochvoltbatteriemodulen stapelbar ist.
Kabelfreies modulares Turm-Stapeln
Montage direkt auf BAT-D-G20-Batteriemodulen mit internen Sammelschienen, wodurch Wandhalterungen und freiliegende DC-Leitungen entfallen.
16.000 W Solar-PV-Eingang (200 % Überdimensionierung)
Doppelte Solaraufnahme gewährleistet schnelles Laden des Batteriespeichers und häuslichen Eigenverbrauch selbst an bewölkten Wintertagen.
63 A Hochstrom-Netzumgehung
Robuste interne Umgehung bewältigt große Haushaltsstromspitzen und schnelles EV-Laden ohne Auslösen.
Symmetrischer Drehstrom-400-V-Ausgang
Liefert saubere, symmetrische Leistung über alle drei Phasen, um Netz-Phasenunsymmetrie-Strafen zu vermeiden.
Weitere Produktdetails
Bei herkömmlichen Hybridinstallationen müssen ein Wechselrichter an der Wand montiert, ein Batteriespeicher auf dem Boden aufgestellt und mehrere Hochspannungs-Gleichstromleitungen sowie Kommunikationskabel zwischen ihnen verlegt werden. Die ESA G20 integriert alles in einer einzigen vertikalen Säule.
- Interne Steckbrücken leiten Hochspannungsstrom und Kommunikation direkt zwischen Wechselrichter und Batteriespeicher-Modulen.
- Eliminiert freiliegende Hochspannungs-Gleichstromverkabelung an Garagen- und Hauswirtschaftsraumwänden und maximiert so die Sicherheit im Wohnbereich.
- Modulares Verriegelungsdesign halbiert den mechanischen und elektrischen Installationsaufwand vor Ort.
GoodWe ESA
Modelle im Vergleich
Seitlich scrollen, um alle Modelle zu vergleichen.
Hochstrom-Netzdurchschleifung mit Notstromversorgung für das gesamte Haus.
Mit einem robusten internen 63-A-Bypass bewältigt der GW8K-ETA-G20 hohe häusliche Stromanforderungen, ohne die Hauptversorgungsleitungen zu überlasten, und bietet gleichzeitig automatische Notstromversorgung in unter 10 ms. Die 63-A-Bypass-Kapazität ermöglicht es stromintensiven Haushaltsgeräten (EV-Wallboxen, Wärmepumpen), über die Hauptleitungen zu laufen, ohne auszulösen. Die 16.000-W-PV-Aufnahme erfasst umfangreiche Tages-Solarenergie und lädt Batteriemodule mit voller Geschwindigkeit. Das IP66-Druckguss-Aluminiumgehäuse ist für saubere Inneninstallationen oder geschützte Außeninstallationen zertifiziert (-35 bis +60 °C).
Liefert 8,8 kW kontinuierliche Batterieleistung
Interne Leistungselektronik ermöglicht 8,0 kW Dauerladung und 8,8 kW Entladung in einem 700 bis 950 V Batteriefenster.
Nimmt 1000-V-Solarstränge auf 3 Trackern auf
Drei unabhängige MPPT-Eingänge verarbeiten 21 A Strangstrom und 26 A Kurzschlussstrom bis maximal 1000 V DC-Spannung.
Steht im geschützten IP66-Gehäuse im Außenbereich
Das robuste IP66-Gehäuse arbeitet mit 30 dB bei 25 C Umgebungstemperatur dank intelligenter Lüftersteuerung besonders leise.
Technische Daten
Konsolidiertes Energiemanagement, das Solarertrag mit hoher Kapazität und kabelfreie Batterieintegration kombiniert.
16 kWp Solarleistung in einem modularen dreiphasigen All-in-One-Turm mit 63-A-Netzüberbrückung.
Als oberste Leistungsstufe für die modulare Säule ESA G20 von GoodWe konzipiert, vereint der GW8K-ETA-G20 einen 8-kW-Dreiphasen-Hybrid-Wechselrichter mit einer Netz-Durchschleiffähigkeit von 63 A. Er stapelt sich direkt über den hochdichten BAT-D-G20-Batteriespeichern und bietet eine ästhetische Integration auf Möbelniveau, während er bis zu 16.000 Wp Solarenergie vom Dach aufnimmt.
- Kontinuierliche Dreiphasenleistung
- 8.000 VA
- 200 % Solar-DC-Aufnahme
- 16.000 Wp
- Robuste Netzumgehung
- 63 A
- Externe DC-Kabel
- Keine
Wechselrichter: AC-Ausgang & Notstromversorgung
- Nenn-/max. Leistung
- 8 kW Nennleistung und max. Leistung (GW8K-ETA-G20). Familie: 8 / 10 / 12 / 15 kW in diesem KatalogSerie umfasst 5-30 kW
- Bemessungsstrom bei 400 V
- 11,6 A pro Phase (3L/N/PE, 220/380 V oder 230/400 V, 50/60 Hz)
- Max. Scheinleistung aus dem Netz (Durchschleifung)
- 43,5 kVA, der interne 63-A-Bypass führt die gesamte Hauslast durch das Gerät, sodass kein externer Umschalter erforderlich ist (5-20-kW-Klassen)
- Bemessungs-Scheinleistung Backup
- 8 kVA
- Max. Scheinleistung Backup (Inselbetrieb)
- 8,8 kVA Dauerleistung (16,0 kVA für 10 s)
- Max. Strom Backup (Inselbetrieb)
- 18,2 A
- Max. unsymmetrische einphasige Ausgangsleistung
- 4 kW auf einer Phase (GW8K-ETA-G20, laut Benutzerhandbuch)
- Netz-/Inselbetrieb-Umschaltzeit
- <4 ms
- Leistungsfaktor / THDi
- 0,8 übererregt – 0,8 untererregt / THDi <3 %
PV-Eingang
- Max. PV-Eingangsleistung
- 16 kW (200 % Überdimensionierung gegenüber 8 kW AC)
- Max. Eingangsspannung
- 1000 V (Standby über 950 V)
- MPPT-Betriebsspannungsbereich
- 120–950 V; Start 150 V; Nenneingang 750 V
- Anzahl MPPTs / Strings
- 3 MPPTs, 1 String pro MPPT
- Max. MPPT-Strom / Kurzschlussstrom
- 21/21/21 A / 26 A pro MPPT
Batterieschnittstelle & Module
- Batterietyp / Spannungsfenster
- LFP (LiFePO4)700–950 V im Dreiphasensystem, Nennspannung 750 V, ein Batterieeingang
- Max. Lade-/Entladeleistung
- 8,0 kW / 8,8 kW (GW8K-ETA-G20)
- Max. kontinuierlicher Lade- / Entladestrom
- 10,7 A / 11,8 A
- Moduloptionen
- GW5.1-BAT-D-G20/G21: 5,12 kWh Nennkapazität / 5,01 kWh nutzbarGW8.3-BAT-D-G20/G21: 8,32 / 8,01 kWh · GW6.0-BAT-D-G20: 6,0 / 5,82 kWh · GW9.0-BAT-D-G20: 9,0 / 8,72 kWh
- Skalierbarkeit
- Bis zu 12 Module pro System (max. 6 pro einzelner gestapelter Säule), bis zu 108 kWhMischen verschiedener Kapazitäten und alter/neuer Module unterstützt
- Modulzykluslebensdauer
- >=8.000 Zyklen (5,1 / 8,3-kWh-Module)>=10.000 Zyklen (6,0 / 9,0-kWh-Module), Laborbedingungen, 100 % Entladetiefe, 25±2 °C
- Modulschutz & Brandschutz
- IP66-Module, integrierte Aerosol-FeuerlöschanlageHeizung integriert bei 6,0/9,0-Modulen (optional bei 5,1/8,3) für Laden bis -20 °C
- Modulabmessungen / Gewicht
- 800 x 326 x 270 mm pro Modul; 57,5–79 kg je nach Modul
Wirkungsgrad
- Max. Wirkungsgrad
- 98,0%
- Europäischer Wirkungsgrad
- 97,1%
- Max. Batterie-zu-AC-Wirkungsgrad
- 98,0%
System & Umgebung
- Schutzart
- IP66 (System für Außenanwendung in rauen Umgebungen vermarktet)
- Tieftemperaturbetrieb
- Zuverlässiger Betrieb bis -20 °C, Batterieheizmodul für Betrieb bei -20 °C erforderlich (integriert bei 6,0/9,0-kWh-Modulen)
- Geräusch
- Ab 30 dB bei 25 °C Umgebungstemperatur (5-8-kW-Klassenintelligente Lüfterkühlung mit Ultra-Leise-Modus)
- Integrierte Schutzfunktionen
- PV-String-Stromüberwachung, Isolationswiderstandserkennung, Fehlerstromüberwachung, PV/Batterie-Verpolungsschutz, Inselerkennung, AC-Überstrom/Kurzschluss/Überspannung, integrierter DC-Schalter, DC-Überspannungsschutz Typ II (Typ I+II optional), AC-Überspannungsschutz Typ II, AFCI optional, Fernabschaltung
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der GoodWe ESA GW8K-ETA-G20 (8 kW dreiphasig All-in-One) gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.

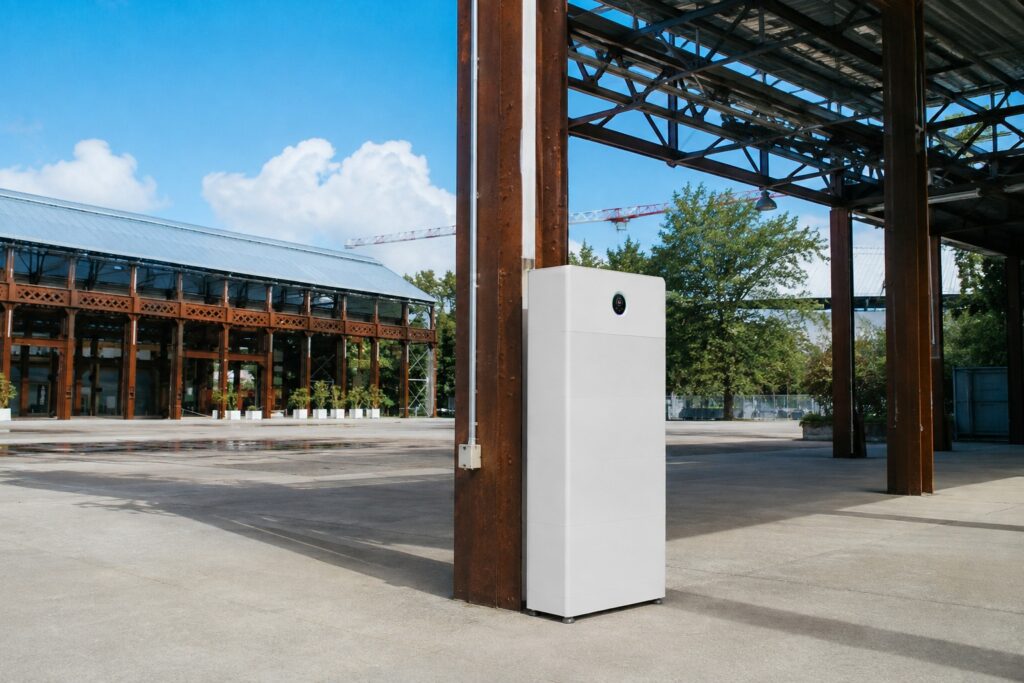

Moderne Einfamilienhäuser (10–14 kWp PV) mit Wunsch nach sauberer ästhetischer Integration
Hausbesitzer, die industriell wirkende Wandunordnung ablehnen und einen eleganten, möbelartigen Energiespeicherturm in Garage oder Hauswirtschaftsraum verlangen.
Stapelt Wechselrichter und Batterien zu einer einzigen sauberen Säule, die nur 0,25 m² Bodenfläche belegt, ohne sichtbare Gleichstromverkabelung.
- Bestätigen Sie dieses Modell anhand der benachbarten Nennleistung in derselben Familie.
Dokumente
GoodWe ESA Serie 5-30kW Datenblatt (EN)Produktfragen
Welche Batteriemodule sind mit dem ESA GW8K-ETA-G20-Wechselrichter kompatibel?
Ausschließlich kompatibel mit den Batteriepacks GoodWe GW6.0-BAT-D-G20 und GW9.0-BAT-D-G20. Die ESA-G20-Serie ist eine integrierte All-in-One-Architektur. Der Wechselrichter wird direkt auf die Batteriemodule GW6.0-BAT-D-G20 (6,0 kWh) oder GW9.0-BAT-D-G20 (9,0 kWh) gestapelt und über interne Sammelschienenverbinder angeschlossen. Eine Kombination mit eigenständigen Lynx Home F- oder Lynx D-Batterien ist nicht möglich.
Was bedeutet die 63-A-Netzüberbrückungsbewertung in der praktischen Installation?
Netzdurchschleifung für das gesamte Haus ohne externes Überbrückungsschaltgerät. Der interne Überbrückungsschütz des Wechselrichters kann kontinuierlich bis zu 63 A pro Phase aus dem Stromnetz führen. Dadurch kann Ihre Hauptverteilung direkt über den Backup-Schalter des Wechselrichters verdrahtet werden, ohne dass die Gefahr von Überlastauslösungen besteht, wenn leistungsstarke Geräte (Ladegeräte für Elektrofahrzeuge, Öfen, Wärmepumpen) gleichzeitig im Netzbetrieb laufen.
Systemkomponenten
Erforderliche Komponenten
GoodWe GM3000 Drehstrom-Smartmeter
Artikelnr.: DLK-GOODWE-GM3000
Die ESA steuert den Eigenverbrauch und die Einspeisebegrenzung über eine Messung am Netzanschlusspunkt; bei GoodWe-Dreiphasensystemen handelt es sich dabei um einen GoodWe-Smart-Meter mit Klemmsstromwandler (CT). Prüfen Sie vor dem Hinzufügen, welche Zähler-/CT-Variante bereits im Lieferumfang Ihrer ESA-Bestellung enthalten ist.
GoodWe GM330 Drehstrom-CT-Zähler (Alternative für große Netze)
Artikelnr.: DLK-GOODWE-GM330
CT-basierte Alternative, wenn der Anschluss für eine direkte Messung zu groß ist oder der Zähler in einer bestehenden Verteilung sitzen muss. Es ist auch einer der beiden Zähler, die GoodWe für die Generatorintegration nennt (GMK330 oder GM330 gemäß ESA-Benutzerhandbuch).
Empfohlene Komponenten
GoodWe GW6.0 / GW9.0-BAT-D-G20 Batteriemodule
Artikelnr.: DLK-GOODWE-GW60BATDG20
Der Speicher skaliert rein durch Stapeln von Modulen, bis zu 12 pro System (max. 6 pro Säule) auf 108 kWh, und GoodWe erlaubt ausdrücklich das Mischen von Kapazitäten und alten/neuen Modulen. Die 6,0- und 9,0-kWh-G20-Module sind die Versionen mit >=10.000 Zyklen und integrierter Heizung für das Laden im Winter.
GoodWe HCA G2 GW11K-HCA-20 EV-Ladegerät
Artikelnr.: DLK-GOODWE-GW11KHCA20
Das ESA-Benutzerhandbuch listet GoodWe-AC-Ladesäulen als direkt anschließbar auf. Die 11-kW-HCA-G2 lädt das Auto aus PV-Überschuss und nutzt dieselbe SEMS+-App wie die ESA, was das Heimenergiepaket vervollständigt.
Optionale Komponenten
GoodWe GMK330 Smartmeter (Generatorintegration)
Artikelnr.: DLK-GOODWE-GMK330
Erforderlich (GMK330 oder GM330), wenn ein Notstromgenerator von der ESA gesteuert werden und die Batterie laden darf, gemäß ESA-Benutzerhandbuch.
Freigegebene Kombinationen
GoodWe GW6.0-BAT-D-G20 (ESA-Batteriemodul, 6,0 kWh)Artikelnr. DLK-GOODWE-GW60BATDG20Module GW6.0 / GW9.0-BAT-D-G20; ein einzelner String stapelt bis zu 6 Module (manual p69), systemweit 12 Einheiten. Die Anzahl paralleler Stapel ist NICHT abgedruckt - 12/6 wäre eine Schlussfolgerung, Multi-Stapel-Auslegungen daher konservativ anbieten.
GoodWe GW9.0-BAT-D-G20 (ESA-Batteriemodul, 9,0 kWh)Artikelnr. DLK-GOODWE-GW90BATDG20Module GW6.0 / GW9.0-BAT-D-G20; ein einzelner String stapelt bis zu 6 Module (manual p69), systemweit 12 Einheiten. Die Anzahl paralleler Stapel ist NICHT abgedruckt - 12/6 wäre eine Schlussfolgerung, Multi-Stapel-Auslegungen daher konservativ anbieten.
