Beschreibung
Präzise phasenweise Messung für 100 % asymmetrischen Ausgang.
Der GoodWe GM3000 ist ein dreiphasiger intelligenter Stromzähler, der Echtzeit-Spannung, Strom und bidirektionale Leistung über alle 3 Leitungen misst und für eine Hochgeschwindigkeitstelemetrie für GoodWe-ET- und BT-Wechselrichter entwickelt wurde, um eine dynamische Null-Einspeisung und eine 100%ige phasenunsymmetrische Lastkompensation zu ermöglichen.
Hochpräzise Dreiphasen-Messung
Misst alle 3 Phasen (L1, L2, L3) mit Genauigkeitsklasse 1,0, um die präzise Energiebilanz des Haushalts in Echtzeit zu berechnen.
Ermöglicht 100 % Phasenunsymmetrie-Ausgang
Speist phasenweise Lastdaten an GoodWe-Hybridwechselrichter, um Strafen für einphasige Netzeinspeisung zu vermeiden.
Sofortige Null-Einspeisungsregelung
Moduliert die Wechselrichterleistung in Sub-Sekunden-Intervallen, um unbefugte Netzeinspeisung zu verhindern.
Kompaktes 4-Modul-DIN-Schienen-Format
Passt sauber in standardmäßige europäische elektrische Unterverteilungen mit standardmäßiger RS485-Kommunikation.
Weitere Produktdetails
Die Verwaltung dreiphasiger Haushaltslasten mit ungleichmäßigen einphasigen Geräten erfordert eine individuelle Leitungsmessung. Der GM3000 verfolgt kontinuierlich die Wirkleistung auf L1, L2 und L3 und signalisiert dem Wechselrichter, den Ausgang dynamisch auszugleichen.
- Unabhängige Strom- und Spannungsabtastung über alle 3 Phasen (3L+N+PE).
- Ermöglicht GoodWe-ET-Wechselrichtern, bis zu 100 % der Kapazität auf eine stark belastete Phase zu leiten.
- Eliminiert Unwucht-Strafen des Versorgungszählers und gewährleistet die Einhaltung der Null-Einspeisung.
GoodWe
Modelle im Vergleich
Seitlich scrollen, um alle Modelle zu vergleichen.
Hochgeschwindigkeits-Synchronisation des Wechselrichters mit geringem Stromverbrauch.
Der GM3000 kommuniziert über einen robusten RS485-Bus mit verdrillten Adern und liefert Echtzeit-Leistungstelemetrie an die Wechselrichter-Regelschleife und das GoodWe-SEMS-Cloud-Portal. Das schnelle Modbus-RTU-Protokoll ist für GoodWe-Dreiphasen-Wechselrichter vorkonfiguriert. Das hintergrundbeleuchtete LCD-Display zeigt Echtzeit-Netzspannung, Leiterströme, Frequenz und kumulative kWh-Import/Export an. Die geringe interne Standby-Leistungsaufnahme (< 3 W) minimiert parasitäre Systemverluste.
Enthält drei fest zugeordnete 120-A-Wandler
Drei abgestimmte 120 A : 40 mA Wandler klemmen direkt auf die Leiter. Die Klemmen sind auf das Messgerät kalibriert und können nicht getauscht werden.
Sitzt auf zwei Teilungseinheiten
Mit 36 × 85 × 66,5 mm und 450 g Gewicht fügt sich die Zwei-Modul-Einheit in 35-mm-Standard-Verteiler ein.
Kommuniziert mit Wechselrichtern über RS485
RS485-Kommunikation überträgt dreiphasige Wirkenergie-, Spannungs- und Stromdaten in Echtzeit an kompatible Wechselrichter.
Technische Daten
Der standardmäßige europäische Dreiphasen-Energiezähler, entwickelt für GoodWe-ET- und BT-Hybridsysteme.
Dreiphasiger Smart-Energiezähler mit Echtzeit-Lastverfolgung für das gesamte Haus.
Der GM3000 wurde entwickelt, um Echtzeit-Elektrodaten für GoodWe-Dreiphasen-Hybridwechselrichter (ET- und BT-Serie) bereitzustellen, und misst Spannung, Strom, Leistungsfaktor und Netto-Wirkleistung über alle 3 Phasen. Er ermöglicht 100 % Phasenunsymmetrie-Kompensation und sofortige dynamische Null-Einspeisebegrenzung ohne Kommunikationsverzögerungen.
- Hohe Präzision
- Klasse 1,0
- Vollständige Telemetrie
- 3-Phasen symmetrisch
- 4U-DIN-Schienenformat
- 72 mm
- Schnelle Telemetrie
- < 1s
Messung
- Nennfrequenz des AC-Netzes (Hz)
- 50 / 60
- Stromwandler-Übersetzungsverhältnis
- 120 A : 40 mA
- Anzahl der Stromwandler
- 3 (im Lieferumfang enthalten; nicht austauschbar)
- Genauigkeit, Spannung / Strom
- Klasse 1
- Genauigkeit, Wirkenergie
- Klasse 1
- Genauigkeit, Blindleistung
- Klasse 2
Kommunikation
- Methode
- RS485
- Entfernung (m)
- 1000
Physisch
- Schutzart
- IP20
- Betriebstemperatur (°C)
- -25 ~ +60
- Abmessungen (B × H × T, mm)
- 36 × 85 × 66,5
- Gehäuse
- 2 Module
- Montage
- Hutschiene
- Gewicht (g)
- 450
- Leistungsaufnahme (W)
- < 3
- Benutzeroberfläche
- 3 LEDs, Reset-Taste
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der GoodWe GM3000 gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.

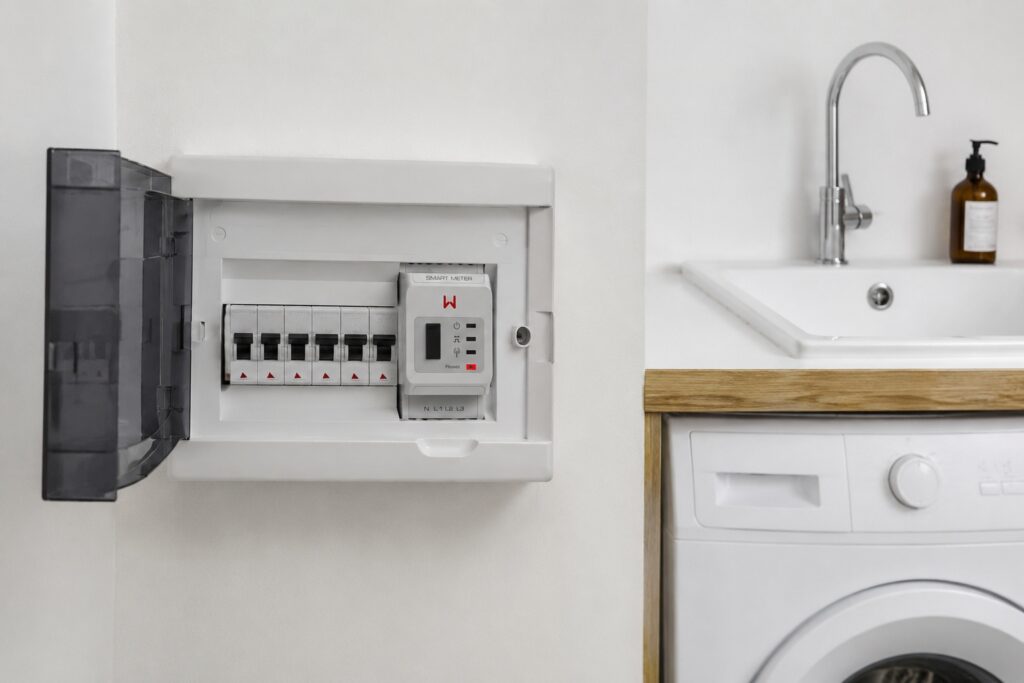

Standard-Dreiphasen-Wohnanlagen für Solar & Speicher (GoodWe ET / BT)
Haushalte, die einen GoodWe GW5K-ET bis GW10K-ET Hybrid-Wechselrichter oder eine GW5K-BT bis GW10K-BT AC-gekoppelte Einheit installieren.
Der native, werkseitig kalibrierte Dreiphasen-Stromzähler für alle GoodWe-Dreiphasen-Hybridanlagen im Wohnbereich.
- EignungDer native, werkseitig kalibrierte dreiphasige Smart Meter für alle GoodWe Wohngebäude-Dreiphasen-Hybridanlagen.
- Bestätigen Sie dieses Modell anhand der benachbarten Nennleistung in derselben Familie.
Dokumente
GoodWe Smart Meter Datenblatt: GM1000 / GM1000D / GM3000 (EN)Produktfragen
Ist dieser Zähler für den GoodWe-ET-Hybrid-Wechselrichter erforderlich, um aus Solarstrom zu laden?
Ja. Er ist erforderlich, um den Stromfluss im Haushalt zu messen und Netzeinspeisung zu verhindern. Ohne den GM3000-Zähler kann der Wechselrichter nicht wissen, wie viel Strom der Haushalt verbraucht im Vergleich zur Einspeisung ins Netz. Der Zähler ist für dynamischen Eigenverbrauch, Batterieladung aus Solarüberschuss und Null-Einspeisungsbegrenzung zwingend erforderlich.
Kann der GM3000 in einem Unterverteiler entfernt vom Hauptzähler installiert werden?
Er muss am Haupt-Netzanschlusspunkt (PCC) installiert werden. Um den gesamten Haushaltsstrombezug und die Stromeinspeisung genau zu messen, muss der Zähler direkt nach dem Hauptstromzähler / der Hauptsicherung installiert werden, vor allen Abzweigstromkreisen oder Solaranschlüssen.
