Beschreibung
Nicht-invasive Strommessung ohne Unterbrechung der Stromversorgung.

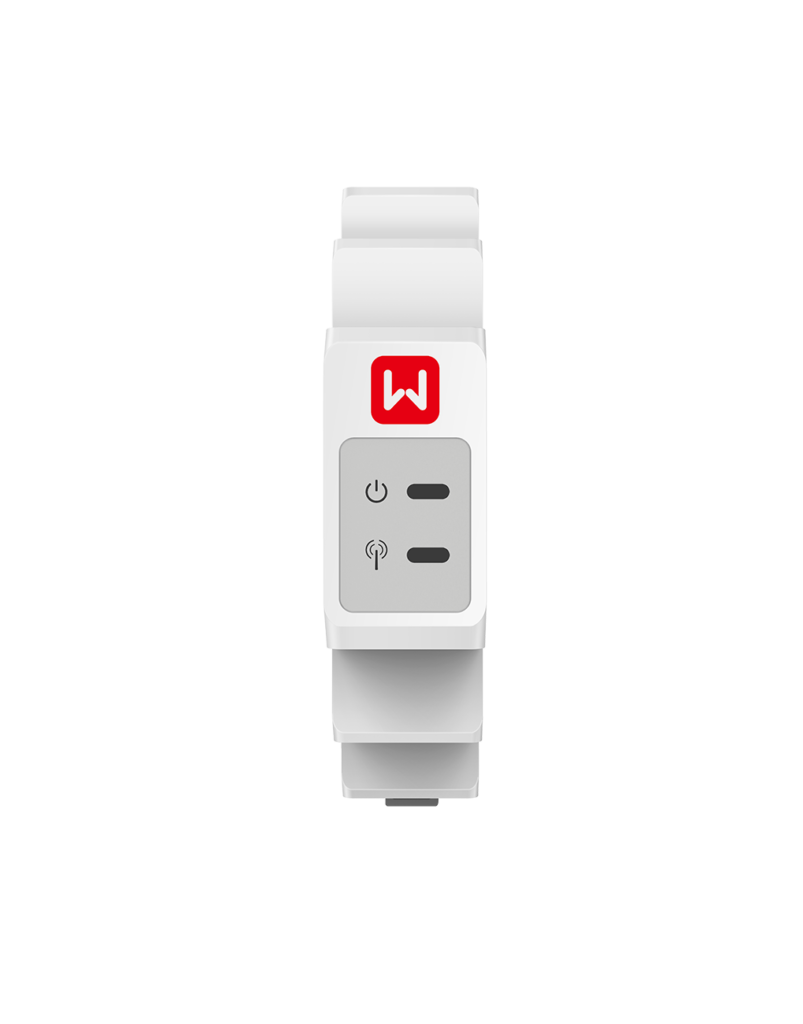

Der GoodWe GM1000 ist ein einphasiger intelligenter Energiemesswandler mit vormontiertem geteiltem Stromwandler, der entwickelt wurde, um GoodWe-Hybridwechselrichtern hochpräzise Echtzeit-Leistungsdaten für dynamischen Eigenverbrauch und Null-Einspeisung-Regelung zu liefern.
Hochpräzise Messung der Klasse 1,0
Erfasst den Netzbezug des Haushalts, die Solar-Einspeisung und den Basis-Energieverbrauch in Echtzeit genau.
Nicht-invasive Split-Core-Stromwandler
Klemmen direkt um das ankommende Hauptstromkabel, ohne Kabel zu durchtrennen oder die Hausstromversorgung für Stunden abzuschalten.
Hochgeschwindigkeits-RS485-Wechselrichter-Kommunikation
Direkte Datenübertragung an GoodWe-Hybridwechselrichter, um das Solarladen zu modulieren und unbefugte Netzeinspeisung zu verhindern.
Kompaktes 1-Modul-DIN-Schienen-Gehäuse (18 mm)
Benötigt minimalen Platz in haushaltsüblichen Verteilerkästen (Standard-1U-Einzelplatzbreite).
Weitere Produktdetails
Die Installation von Inline-Direktverbindungszählern erfordert das Durchtrennen schwerer ankommender Versorgungsleiter und das Abschalten des gesamten Hauses. Der GM1000 verfügt über einen zusammensteckbaren Split-Core-Stromwandler, der in Sekundenschnelle um das stromführende Kabel geklemmt wird.
- Teilbare Stromwandler-Klemmen umfassen Leiter bis 16 mm Durchmesser, ohne Kabel zu schneiden.
- Misst Ströme bis 120 A mit hoher Linearität und minimalem Phasenfehler.
- Vorkonfektionierte Stromwandlerleitungen verbinden sich direkt mit den Sekundärklemmenblöcken des Zählers.
GoodWe GM
Modelle im Vergleich
Seitlich scrollen, um alle Modelle zu vergleichen.
Echtzeit-Leistungstelemetrie für dynamisches Laden des Batteriespeichers und Einspeisebegrenzung.
Der GM1000 erfasst den Hausstromfluss kontinuierlich und überträgt Wirkleistungswerte über RS485 an den Hybrid-Wechselrichter, um die Lade- und Entladeraten des Batteriespeichers zu modulieren. Hochgeschwindigkeits-RS485-Modbus-RTU-Kommunikation mit vorkonfigurierten GoodWe-Wechselrichteradressen. Ermöglicht dynamische Null-Einspeisebegrenzung und Mehr-Tarif-Eigenverbrauchsplanung. Geringer interner Standby-Stromverbrauch (< 3 W) sorgt für vernachlässigbare parasitäre Energieverluste.
Nimmt einen 120-A-Klappwandler auf
Das Messgerät enthält einen 120 A : 40 mA Stromwandler. Der Klappsensor umschließt die stromführende Leitung ohne Auftrennen des Stromkreises.

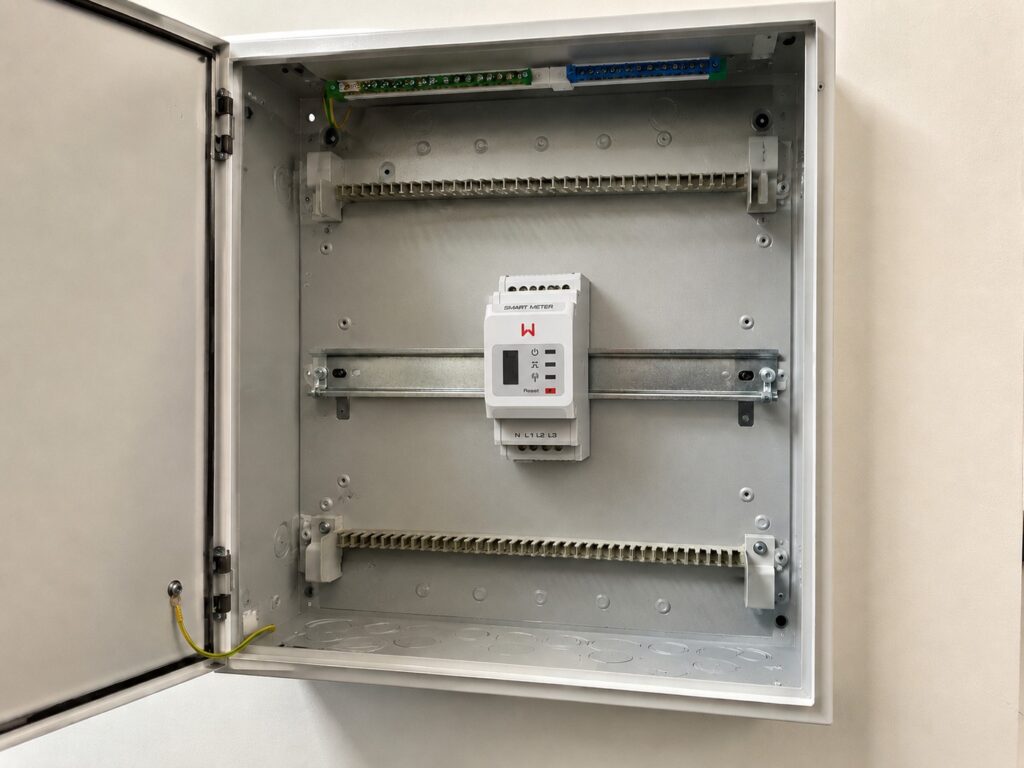

Passt auf 35-mm-Standard-Hutschiene
Ein kompaktes Zwei-Modul-Gehäuse belegt 36 mm im Verteilerschrank. Der Temperaturbereich reicht von minus 25 bis 60 °C in IP20.
Kommuniziert über RS485 bis zu 1000 Meter
Serielle RS485-Kommunikation liefert Live-Werte für Spannung, Strom und Wirkleistung an GoodWe Hybridwechselrichter.
Technische Daten
Wesentliche einphasige Telemetrie, entwickelt für dynamischen Solar-Eigenverbrauch und Einspeisebegrenzung.
Einphasiger intelligenter Zähler mit Split-Core-Stromwandler für hochpräzise Haushaltsüberwachung.
Der GM1000 wurde entwickelt, um elektrische Haushaltsflüsse in Echtzeit zu messen, und arbeitet mit GoodWe-einphasigen Hybrid-Wechselrichtern zusammen, um dynamischen Eigenverbrauch und Null-Einspeisung-Steuerung zu ermöglichen. Sein Plug-and-Play-Split-Core-Stromwandler ermöglicht eine nicht-invasive Installation ohne Trennung der Hauptstromversorgungsleitungen.
- Hohe Präzision
- Klasse 1,0
- Nicht-invasiv
- 1x Split-CT
- Ultrakompakt
- 18 mm
- Schnelle Telemetrie
- < 1s
Modell und Typ
- Phase
- Einphasig
- Stromwandler
- 1
- Wandlerverhältnis
- 120A:40mA
- DIN-Module
- 2 Module
- Ökosystem
- SEMS
Genauigkeit
- Wirkenergiegenauigkeit
- 1. Klasse
- Blindenergiegenauigkeit
- 2. Klasse
- Spannungs- und Stromgenauigkeit
- 1. Klasse
Elektrisch
- Betriebsspannung
- 110/230 Vac
- Spannungsbereich
- 0.88Un-1.1Un
- Frequenz
- 50/60 Hz
- Leistungsaufnahme
- <3 W
Kommunikation
- Protokoll
- RS485
- Kommunikationsdistanz
- 1000 m
Umgebung
- Schutzart
- IP20
- Betriebstemperatur
- -25-+60 °C
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der GoodWe GM1000 (einphasiger Smart Meter, 1 CT) gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.

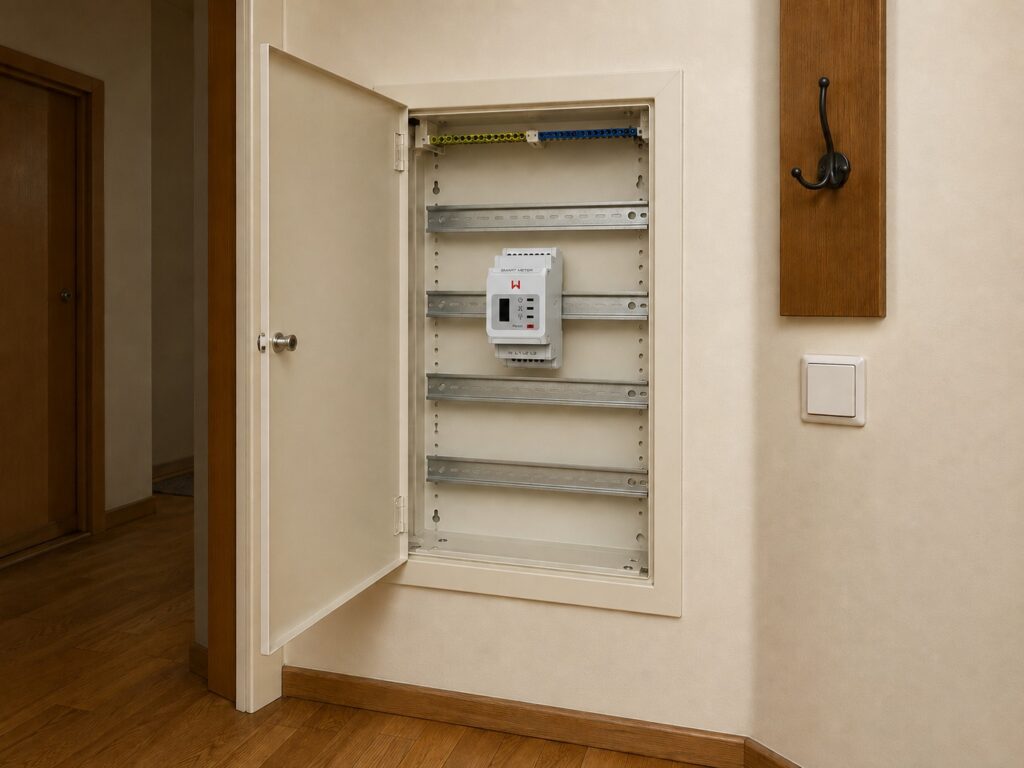

Einphasige private Solar- und Speicherinstallationen (1 Netzanschlusspunkt)
Einphasige Haushalte, die einen GoodWe-Hybridwechselrichter (z. B. EM-, ES- oder DNS-Serie) installieren und eine Standardmessung am Netzanschlusspunkt benötigen.
Kompakt, kostengünstig und inklusive 1 geteiltem Stromwandler, der bereit ist, um die eingehende Phasenleitung geklemmt zu werden.
- EignungKompakt, günstig und inklusive 1 geteilter Stromwandler-Klemme (Split-Core-CT), bereit zum Anklemmen an die ankommende Phasenleitung.
- Bestätigen Sie dieses Modell anhand der benachbarten Nennleistung in derselben Familie.
Dokumente
GoodWe-Smart-Meter-Datenblatt, GM1000 / GM1000D / GM3000 (EN) GoodWe GM1000/GM1000D/GM3000 DatenblattProduktfragen
Muss beim GM1000 das Hauptstromkabel durchtrennt werden?
Nein. Es wird ein nicht-invasiver geteilter Stromwandler verwendet. Der mitgelieferte geteilte Stromwandler lässt sich aufklappen und um die eingehende Phase (L) klemmen, ohne Leiter durchtrennen oder elektrische Anschlussklemmen lösen zu müssen.
Wie groß ist die maximale Entfernung für das RS485-Kommunikationskabel zum Wechselrichter?
Bis zu 1.000 Meter mit abgeschirmtem verdrilltem Kabel. Mit standardmäßigem abgeschirmtem verdrilltem Kabel (STP, z. B. Cat5e/Cat6 oder dediziertes 24-AWG-RS485-Kabel) kann der Messwandler bis zu 1.000 Meter vom Wechselrichter entfernt installiert werden, ohne dass Daten beschädigt werden.
