Beschreibung
Hochleistungs-Drehstromversorgung mit robustem Netz-Bypass.

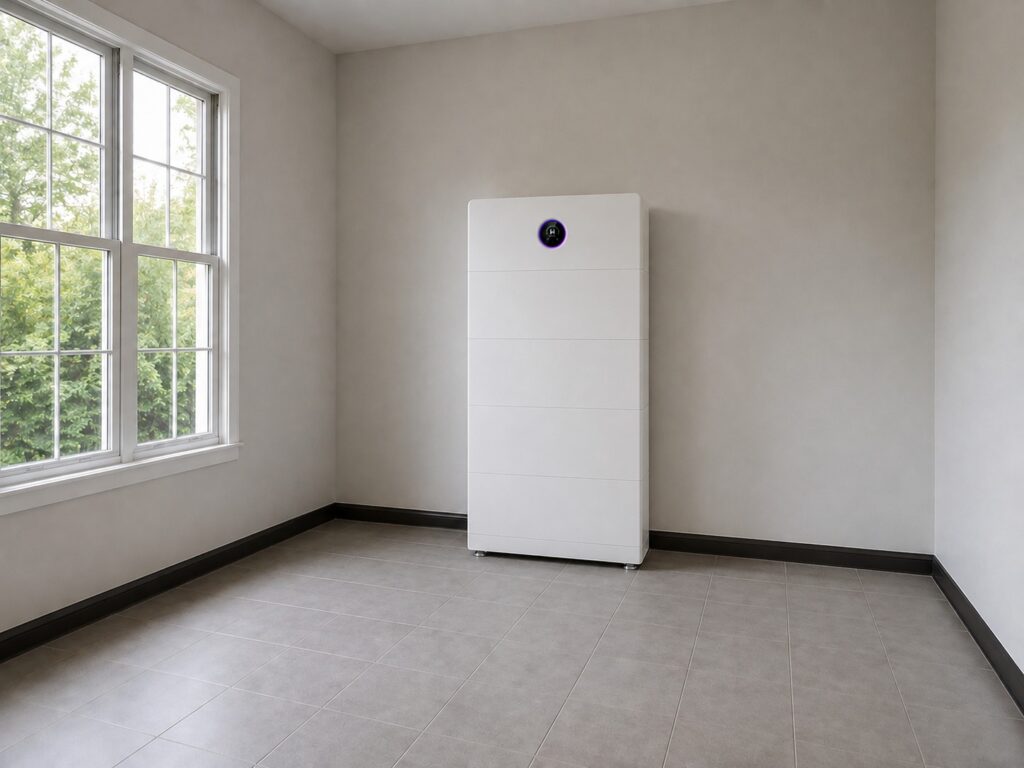

Der GoodWe ESA GW12K-ETA-G20 ist ein dreiphasiger All-in-One-Hybrid-Wechselrichter mit 12 kW Leistung, 24 kWp Solar-Eingang und 63 A Netz-Bypass, entwickelt für den Betrieb von mehrzonigen Wärmepumpen und hohen Wohnlasten in einer kabellosen vertikalen Säule.
12.000 W kontinuierliche Drehstromleistung
Liefert robusten Drehstromausgang, um gleichzeitiges schweres Induktionskochen, Wärmepumpen und Haushaltsgeräte zu bewältigen.
24.000 W Solar-PV-Eingang (200 % Überdimensionierung)
Doppelte Solarkapazität erfasst reichlich Tagesenergie, um den Speicher schnell zu füllen und gleichzeitig den Tagesverbrauch des Haushalts zu decken.
63 A Hochstrom-Netzumgehung
Schwerlast-Umgehungsschütz im Innenraum bewältigt hohe Haushaltsströme, ohne Hauptsicherungen auszulösen.
Kabelloses Säulen-Stapeln
Direkte Montage auf BAT-D-G20-Batteriemodulen mit internen Sammelschienen, keine Wandunordnung oder freiliegende Leitungen.
Weitere Produktdetails
Entwickelt für große elektrifizierte Wohnhäuser, bewältigt der GW12K-ETA-G20 hohe häusliche Stromanforderungen ohne Engpässe in den Hauptversorgungsleitungen und bietet gleichzeitig automatische Notstromversorgung in unter 10 ms.
- Liefert 12.000 VA kontinuierliche dreiphasige Leistung über L1, L2 und L3 bei Netzausfällen.
- Ein 63 A Dauerbypass ermöglicht den Betrieb von Haushaltsgeräten mit hohem Strombedarf (EV-Ladegeräte, Wärmepumpen, Backöfen), ohne dass die Hauptsicherungen auslösen.
- Automatische Übertragung in unter 10 ms verhindert Computer-Neustarts oder Resets von Smart-Home-Controllern.
GoodWe ESA
Modelle im Vergleich
Seitlich scrollen, um alle Modelle zu vergleichen.
Doppelte DC-Überdimensionierung mit hochwertigem Säulen-Stapeln.
Der GW12K-ETA-G20 ist darauf ausgelegt, die Erzeugung von ausgedehnten, vielseitig ausgerichteten Hausdächern aufzunehmen, erzielt hohe Solarerträge und montiert direkt auf hochdichten Batteriemodulen mit internen Sammelschienen. Interne Steck-Sammelschienen leiten Hochspannungsleistung und Kommunikation direkt durch den Stapel ohne externe Kabel. Eliminiert freiliegende Hochspannungs-Gleichstromverkabelung an Garagen- und Hauswirtschaftsraumwänden und maximiert die Sicherheit im Wohnbereich. Das IP66-Druckguss-Aluminiumgehäuse ist für saubere Innenräume oder geschützte Außenwände zertifiziert (-35 bis +60 °C).
Arbeitet mit 13,2 kW Batterieentladeleistung
Die Leistungskreise unterstützen 12,0 kW Ladung bei 16,1 A und 13,2 kW Entladung bei 17,7 A an 700 bis 950 V Speichertürmen.
Nimmt 4 separate 21-A-Tracker für 24 kW Solarleistung auf
Vier getrennte Eingänge verarbeiten bis zu 24 kW Modulleistung mit 26 A Kurzschlussschutz je Tracker.
Hält 24,0 kVA Spitzenleistung für 10 s
Stellt 13,2 kVA dauerhaften Notstrom bereit und federt hohe Anlaufströme bis 24,0 kVA für 10 s ab.
Technische Daten
Hochdurchsatz-All-in-One-Energiemanagement, entwickelt für große elektrifizierte Wohnanwesen.
24 kWp Solarkapazität mit 12 kW kontinuierlicher Drehstromleistung in einem modularen Turm.
Der GW12K-ETA-G20 ist für große Wohnanlagen und Mehrzonen-Heizsysteme ausgelegt und liefert 12.000 W kontinuierliche AC-Ausgangsleistung über 3 ausgeglichene Phasen. Er akzeptiert bis zu 24.000 Wp Solareingang und stapelt direkt auf modularen 314 Ah BAT-D-G20 Batteriespeicher-Modulen, um Hochleistungs-Heizung, Fahrzeugladung und vollständige Off-Grid-Notstromversorgung in einer einzigen vertikalen Säule zu bieten.
- Kontinuierliche Dreiphasenleistung
- 12.000 VA
- 200 % Solar-DC-Aufnahme
- 24.000 Wp
- Robuste Netzumgehung
- 63 A
- Externe DC-Kabel
- Keine
Wechselrichter: AC-Ausgang & Notstromversorgung
- Nenn-/max. Leistung
- 12 kW Nennleistung und maximal (GW12K-ETA-G20). Familie: 8 / 10 / 12 / 15 kW in diesem KatalogSerie umfasst 5-30 kW
- Bemessungsstrom bei 400 V
- 17,4 A pro Phase (3L/N/PE, 220/380 V oder 230/400 V, 50/60 Hz)
- Max. Scheinleistung aus dem Netz (Durchschleifung)
- 43,5 kVA, der interne 63-A-Bypass führt die gesamte Hauslast durch das Gerät, sodass kein externer Umschalter erforderlich ist (5-20-kW-Klassen)
- Bemessungs-Scheinleistung Backup
- 12 kVA
- Max. Scheinleistung Backup (Inselbetrieb)
- 13,2 kVA Dauerleistung (24,0 kVA für 10 s)
- Max. Strom Backup (Inselbetrieb)
- 27,3 A
- Max. unsymmetrische einphasige Ausgangsleistung
- 6 kW auf einer Phase (GW12K-ETA-G20, laut Benutzerhandbuch)
- Netz-/Inselbetrieb-Umschaltzeit
- <4 ms
- Leistungsfaktor / THDi
- 0,8 übererregt – 0,8 untererregt / THDi <3 %
PV-Eingang
- Max. PV-Eingangsleistung
- 24 kW (200 % Überdimensionierung gegenüber 12 kW AC)
- Max. Eingangsspannung
- 1000 V (Standby über 950 V)
- MPPT-Betriebsspannungsbereich
- 120–950 V; Start 150 V; Nenneingang 750 V
- Anzahl MPPTs / Strings
- 4 MPPTs, 1 String pro MPPT
- Max. MPPT-Strom / Kurzschlussstrom
- 21/21/21/21 A / 26 A pro MPPT
Batterieschnittstelle & Module
- Batterietyp / Spannungsfenster
- LFP (LiFePO4)700–950 V im Dreiphasensystem, Nennspannung 750 V, ein Batterieeingang
- Max. Lade-/Entladeleistung
- 12,0 kW / 13,2 kW (GW12K-ETA-G20)
- Max. kontinuierlicher Lade- / Entladestrom
- 16,1 A / 17,7 A
- Moduloptionen
- GW5.1-BAT-D-G20/G21: 5,12 kWh Nennkapazität / 5,01 kWh nutzbarGW8.3-BAT-D-G20/G21: 8,32 / 8,01 kWh · GW6.0-BAT-D-G20: 6,0 / 5,82 kWh · GW9.0-BAT-D-G20: 9,0 / 8,72 kWh
- Skalierbarkeit
- Bis zu 12 Module pro System (max. 6 pro einzelner gestapelter Säule), bis zu 108 kWhMischen verschiedener Kapazitäten und alter/neuer Module unterstützt
- Modulzykluslebensdauer
- >=8.000 Zyklen (5,1 / 8,3-kWh-Module)>=10.000 Zyklen (6,0 / 9,0-kWh-Module), Laborbedingungen, 100 % Entladetiefe, 25±2 °C
- Modulschutz & Brandschutz
- IP66-Module, integrierte Aerosol-FeuerlöschanlageHeizung integriert bei 6,0/9,0-Modulen (optional bei 5,1/8,3) für Laden bis -20 °C
- Modulabmessungen / Gewicht
- 800 x 326 x 270 mm pro Modul; 57,5–79 kg je nach Modul
Wirkungsgrad
- Max. Wirkungsgrad
- 98,1%
- Europäischer Wirkungsgrad
- 97,2%
- Max. Batterie-zu-AC-Wirkungsgrad
- 98,0%
System & Umgebung
- Schutzart
- IP66 (System für Außenanwendung in rauen Umgebungen vermarktet)
- Tieftemperaturbetrieb
- Zuverlässiger Betrieb bis -20 °C, Batterieheizmodul für Betrieb bei -20 °C erforderlich (integriert bei 6,0/9,0-kWh-Modulen)
- Geräusch
- Ab 30 dB bei 25 °C Umgebungstemperatur (5-8-kW-Klassenintelligente Lüfterkühlung mit Ultra-Leise-Modus)
- Integrierte Schutzfunktionen
- PV-String-Stromüberwachung, Isolationswiderstandserkennung, Fehlerstromüberwachung, PV/Batterie-Verpolungsschutz, Inselerkennung, AC-Überstrom/Kurzschluss/Überspannung, integrierter DC-Schalter, DC-Überspannungsschutz Typ II (Typ I+II optional), AC-Überspannungsschutz Typ II, AFCI optional, Fernabschaltung
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der GoodWe ESA GW12K-ETA-G20 (12 kW dreiphasige All-in-One-Lösung) gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.

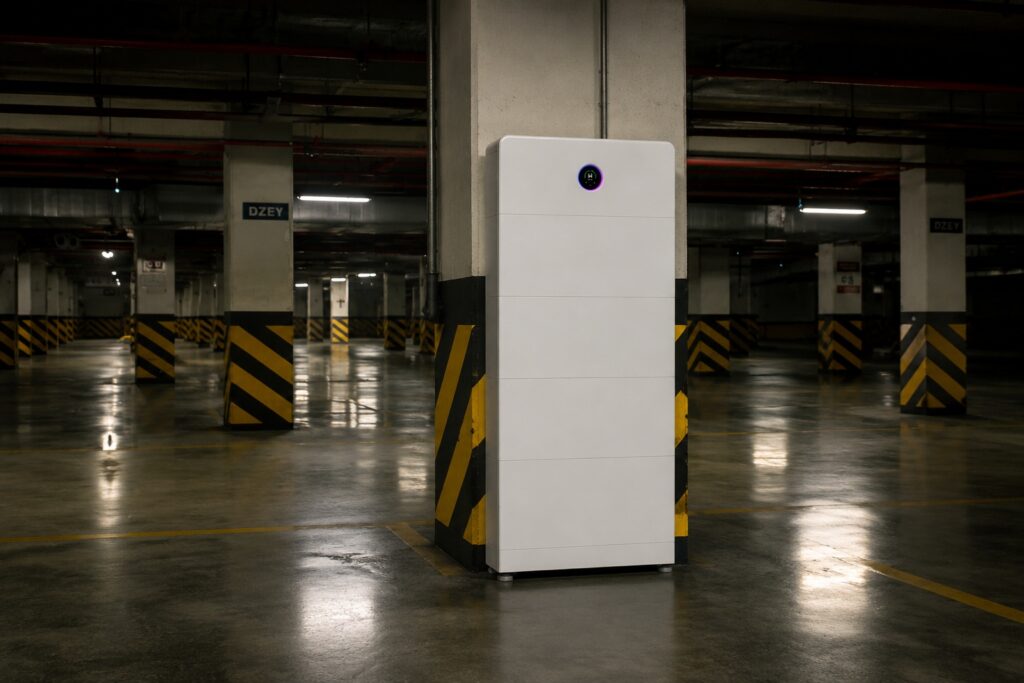

Große Anwesen mit Multi-Zonen-Wärmepumpen und privaten EV-Wallboxen (15–20 kWp PV)
Luxuriöse Einfamilienhäuser mit hohem täglichem Stromverbrauch, die eine kontinuierliche Hochleistungs-Durchsatzleistung erfordern.
12 kW kontinuierliche AC-Leistung versorgt problemlos Multi-Zonen-Luft-Wasser-Wärmepumpen und häusliche Grundlastkreise gleichzeitig, während 24 kWp Solar-Einspeisung ein schnelles Laden der Batterie an bewölkten Wintertagen gewährleistet.
- Eignung12 kW Dauer-AC-Ausgangsleistung versorgt problemlos mehrzonige Luft-Wasser-Wärmepumpen und häusliche Grundlastkreise gleichzeitig, während 24 kWp Solar-Einspeisung schnelles Laden des Batteriespeichers an bewölkten Wintertagen gewährleistet.
- GrenzeWenn die gesamte Solaranlagengröße unter 15 kWp liegt und der Spitzenbedarf des Haushalts kontinuierlich unter 10 kW bleibt, wechseln Sie auf das 10-kW-Gerät, um Kapitalkosten zu sparen. ---
- Wenn die gesamte Solaranlagengröße unter 15 kWp liegt und der Spitzenbedarf des Haushalts kontinuierlich unter 10 kW bleibt, wechseln Sie auf das 10-kW-Gerät, um Kapitalkosten zu sparen. ---
Dokumente
GoodWe ESA Serie 5-30kW Datenblatt (EN)Produktfragen
Was ist die maximale Solar-String-Spannung und der maximale Strom, die dieses 12-kW-Gerät unterstützt?
1.000 V DC maximale Eingangsspannung; unterstützt moderne Hochleistungs-Strings für Wohngebäude. Der GW12K-ETA-G20 arbeitet über ein breites MPPT-Fenster von 200–850 V (max. 1.000 V Eingang), was lange Serien-Strings ermöglicht, die Leitungswege minimieren. Seine zwei MPPT-Kanäle unterstützen moderne bifaziale Hochleistungs-Solarmodule ohne thermische Strombegrenzung.
Was ist der Vorteil des All-in-One-Formats gegenüber separat montierten Wand-Wechselrichtern und Batterien?
Spart Wandfläche, eliminiert freiliegende Hochspannungsleitungen und reduziert die Installationszeit um 50 %. Herkömmliche Split-Installationen erfordern die Montage schwerer Komponenten auf 2 bis 3 Metern Wandfläche mit externen DC-Trennschaltern und Leitungen. Der ESA G20 stapelt alles vertikal in einem einzigen 0,25 m² großen Fußabdruck und verwendet interne Sammelschienen für ein ultra-sauberes Finish in Möbelqualität.
Systemkomponenten
Erforderliche Komponenten
GoodWe GM3000 Drehstrom-Smartmeter
Artikelnr.: DLK-GOODWE-GM3000
Die ESA steuert den Eigenverbrauch und die Einspeisebegrenzung über eine Messung am Netzanschlusspunkt; bei GoodWe-Dreiphasensystemen handelt es sich dabei um einen GoodWe-Smart-Meter mit Klemmsstromwandler (CT). Prüfen Sie vor dem Hinzufügen, welche Zähler-/CT-Variante bereits im Lieferumfang Ihrer ESA-Bestellung enthalten ist.
GoodWe GM330 Drehstrom-CT-Zähler (Alternative für große Netze)
Artikelnr.: DLK-GOODWE-GM330
CT-basierte Alternative, wenn der Anschluss für eine direkte Messung zu groß ist oder der Zähler in einer bestehenden Verteilung sitzen muss. Es ist auch einer der beiden Zähler, die GoodWe für die Generatorintegration nennt (GMK330 oder GM330 gemäß ESA-Benutzerhandbuch).
Empfohlene Komponenten
GoodWe GW6.0 / GW9.0-BAT-D-G20 Batteriemodule
Artikelnr.: DLK-GOODWE-GW60BATDG20
Der Speicher skaliert rein durch Stapeln von Modulen, bis zu 12 pro System (max. 6 pro Säule) auf 108 kWh, und GoodWe erlaubt ausdrücklich das Mischen von Kapazitäten und alten/neuen Modulen. Die 6,0- und 9,0-kWh-G20-Module sind die Versionen mit >=10.000 Zyklen und integrierter Heizung für das Laden im Winter.
GoodWe HCA G2 GW11K-HCA-20 EV-Ladegerät
Artikelnr.: DLK-GOODWE-GW11KHCA20
Das ESA-Benutzerhandbuch listet GoodWe-AC-Ladesäulen als direkt anschließbar auf. Die 11-kW-HCA-G2 lädt das Auto aus PV-Überschuss und nutzt dieselbe SEMS+-App wie die ESA, was das Heimenergiepaket vervollständigt.
Optionale Komponenten
GoodWe GMK330 Smartmeter (Generatorintegration)
Artikelnr.: DLK-GOODWE-GMK330
Erforderlich (GMK330 oder GM330), wenn ein Notstromgenerator von der ESA gesteuert werden und die Batterie laden darf, gemäß ESA-Benutzerhandbuch.
Freigegebene Kombinationen
GoodWe GW6.0-BAT-D-G20 (ESA-Batteriemodul, 6,0 kWh)Artikelnr. DLK-GOODWE-GW60BATDG20Module GW6.0 / GW9.0-BAT-D-G20; ein einzelner String stapelt bis zu 6 Module (manual p69), systemweit 12 Einheiten. Die Anzahl paralleler Stapel ist NICHT abgedruckt - 12/6 wäre eine Schlussfolgerung, Multi-Stapel-Auslegungen daher konservativ anbieten.
GoodWe GW9.0-BAT-D-G20 (ESA-Batteriemodul, 9,0 kWh)Artikelnr. DLK-GOODWE-GW90BATDG20Module GW6.0 / GW9.0-BAT-D-G20; ein einzelner String stapelt bis zu 6 Module (manual p69), systemweit 12 Einheiten. Die Anzahl paralleler Stapel ist NICHT abgedruckt - 12/6 wäre eine Schlussfolgerung, Multi-Stapel-Auslegungen daher konservativ anbieten.
