Beschreibung
Maximale Drehstromleistung mit robustem Netz-Bypass.
GoodWe ESA GW15K-ETA-G20 ist ein 15-kW-Drehstrom-All-in-One-Hybrid-Wechselrichter mit 30 kWp Solar-Eingangsleistung und 63 A Netzüberbrückung, entwickelt für große Luxusanwesen, Hauswerkstätten und gewerbliche Verbraucher mit hoher Last in einem kabellosen vertikalen Turm.
15.000 W kontinuierliche Drehstromleistung
Maximale Dauerleistung in der ESA-G20-Serie zum Betrieb mehrerer Wärmepumpen, EV-Ladegeräte und Werkstattwerkzeuge.
30.000 W PV-Eingang (200 % Überdimensionierung)
Der massive DC-Eingang nutzt reichlich Tages-Solarenergie, um Hochdichte-Speicherbänke schnell zu laden.
63 A Hochstrom-Netzumgehung
Schwerlast-Umgehungsschütz im Innenraum bewältigt hohe Haushaltsströme, ohne Hauptsicherungen auszulösen.
Kabelloses Säulen-Stapeln
Direkte Montage auf BAT-D-G20-Batteriemodulen mit internen Sammelschienen, keine Wandunordnung oder freiliegende Leitungen.
Weitere Produktdetails
Konzipiert für große Luxusanwesen und kleine Gewerbebetriebe: Der GW15K-ETA-G20 bewältigt hohe häusliche Stromanforderungen, ohne Hauptversorgungsleitungen zu einem Engpass werden zu lassen, und bietet gleichzeitig automatische Notstromversorgung in unter 10 ms.
- Liefert 15.000 VA Dauerleistung dreiphasig über L1, L2 und L3 bei Stromausfällen des Versorgungsnetzes.
- Ein 63 A Dauerbypass ermöglicht den Betrieb von Haushaltsgeräten mit hohem Strombedarf (EV-Ladegeräte, Wärmepumpen, Backöfen), ohne dass die Hauptsicherungen auslösen.
- Automatische Übertragung in unter 10 ms verhindert Computer-Neustarts oder Resets von Smart-Home-Controllern.
GoodWe ESA
Modelle im Vergleich
Seitlich scrollen, um alle Modelle zu vergleichen.
Doppelte DC-Überdimensionierung mit hochwertigem Säulen-Stapeln.
Der GW15K-ETA-G20 ist darauf ausgelegt, die Erzeugung ausgedehnter, mehrseitig ausgerichteter Wohndächer zu absorbieren, erzielt hohe Solarerträge und wird direkt auf Hochdichte-Batteriemodulen mit internen Sammelschienen montiert. Interne Steck-Sammelschienen leiten Hochspannungsstrom und Kommunikation direkt durch den Turm ohne externe Kabel. Eliminiert freiliegende Hochspannungs-DC-Verkabelung an Garagen- und Hauswirtschaftsraumwänden und maximiert die Sicherheit im Wohnbereich. IP66-Druckguss-Aluminiumgehäuse zertifiziert für saubere Innenräume oder geschützte Außenwände (-35 bis +60 °C).
Liefert 16,5 kW Batterieentladeleistung
Die Hochvolt-Batterieschnittstelle unterstützt 15,0 kW Ladung bei 20,1 A und 16,5 kW Entladung bei 22,1 A an 700 bis 950 V.
Nimmt 30 kW PV-Leistung auf 4 Trackern auf
Vier unabhängige 21-A-MPP-Tracker binden bis zu 30 kW Solarmodule mit 26 A Kurzschlussschutz ein.
Hält 30,0 kVA Spitzenlastreserve für gewerbliche Verbraucher
Liefert 16,5 kVA kontinuierlichen Notstrom und fängt induktive Einschaltströme bis 30,0 kVA für 10 s ab.
Technische Daten
Das führende All-in-One-Energiezentrum für Wohngebäude, entwickelt für hohe Elektrifizierung und gewerbliche Werkstätten.
30 kWp Solar-Aufnahme mit 15 kW kontinuierlicher Drehstromleistung in einem kabellosen Turm.
Als Spitzenmodell der GoodWe ESA G20 All-in-One-Serie liefert der GW15K-ETA-G20 15.000 W kontinuierliche AC-Leistung über 3 ausgeglichene Phasen. Er verarbeitet bis zu 30.000 Wp Solar-Eingang über mehrere MPPT-Kanäle und stapelt sich sauber auf hochdichte 314-Ah-BAT-D-G20-Batteriespeicher, um Energieunabhängigkeit für das gesamte Anwesen und Notstrom auf Gewerbeniveau zu bieten.
- Kontinuierliche Dreiphasenleistung
- 15.000 VA
- 200 % Solar-DC-Aufnahme
- 30.000 Wp
- Robuste Netzumgehung
- 63 A
- Externe DC-Kabel
- Keine
Wechselrichter: AC-Ausgang & Notstromversorgung
- Nenn-/max. Leistung
- 15 kW Nenn- und Maximalleistung (GW15K-ETA-G20). Familie: 8 / 10 / 12 / 15 kW in diesem KatalogSerie umfasst 5-30 kW
- Bemessungsstrom bei 400 V
- 21,8 A pro Phase (3L/N/PE, 220/380 V oder 230/400 V, 50/60 Hz)
- Max. Scheinleistung aus dem Netz (Durchschleifung)
- 43,5 kVA, der interne 63-A-Bypass führt die gesamte Hauslast durch das Gerät, sodass kein externer Umschalter erforderlich ist (5-20-kW-Klassen)
- Bemessungs-Scheinleistung Backup
- 15 kVA
- Max. Scheinleistung Backup (Inselbetrieb)
- 16,5 kVA Dauerleistung (30,0 kVA für 10 s)
- Max. Strom Backup (Inselbetrieb)
- 33,4 A
- Max. unsymmetrische einphasige Ausgangsleistung
- 7,3 kW auf einer Phase (GW15K-ETA-G20, laut Benutzerhandbuch)
- Netz-/Inselbetrieb-Umschaltzeit
- <4 ms
- Leistungsfaktor / THDi
- 0,8 übererregt – 0,8 untererregt / THDi <3 %
PV-Eingang
- Max. PV-Eingangsleistung
- 30 kW (200 % Überdimensionierung gegenüber 15 kW AC)
- Max. Eingangsspannung
- 1000 V (Standby über 950 V)
- MPPT-Betriebsspannungsbereich
- 120–950 V; Start 150 V; Nenneingang 750 V
- Anzahl MPPTs / Strings
- 4 MPPTs, 1 String pro MPPT
- Max. MPPT-Strom / Kurzschlussstrom
- 21/21/21/21 A / 26 A pro MPPT
Batterieschnittstelle & Module
- Batterietyp / Spannungsfenster
- LFP (LiFePO4)700–950 V im Dreiphasensystem, Nennspannung 750 V, ein Batterieeingang
- Max. Lade-/Entladeleistung
- 15,0 kW / 16,5 kW (GW15K-ETA-G20)
- Max. kontinuierlicher Lade- / Entladestrom
- 20,1 A / 22,1 A
- Moduloptionen
- GW5.1-BAT-D-G20/G21: 5,12 kWh Nennkapazität / 5,01 kWh nutzbarGW8.3-BAT-D-G20/G21: 8,32 / 8,01 kWh · GW6.0-BAT-D-G20: 6,0 / 5,82 kWh · GW9.0-BAT-D-G20: 9,0 / 8,72 kWh
- Skalierbarkeit
- Bis zu 12 Module pro System (max. 6 pro einzelner gestapelter Säule), bis zu 108 kWhMischen verschiedener Kapazitäten und alter/neuer Module unterstützt
- Modulzykluslebensdauer
- >=8.000 Zyklen (5,1 / 8,3-kWh-Module)>=10.000 Zyklen (6,0 / 9,0-kWh-Module), Laborbedingungen, 100 % Entladetiefe, 25±2 °C
- Modulschutz & Brandschutz
- IP66-Module, integrierte Aerosol-FeuerlöschanlageHeizung integriert bei 6,0/9,0-Modulen (optional bei 5,1/8,3) für Laden bis -20 °C
- Modulabmessungen / Gewicht
- 800 x 326 x 270 mm pro Modul; 57,5–79 kg je nach Modul
Wirkungsgrad
- Max. Wirkungsgrad
- 98,1%
- Europäischer Wirkungsgrad
- 97,3%
- Max. Batterie-zu-AC-Wirkungsgrad
- 98,0%
System & Umgebung
- Schutzart
- IP66 (System für Außenanwendung in rauen Umgebungen vermarktet)
- Tieftemperaturbetrieb
- Zuverlässiger Betrieb bis -20 °C, Batterieheizmodul für Betrieb bei -20 °C erforderlich (integriert bei 6,0/9,0-kWh-Modulen)
- Geräusch
- Ab 30 dB bei 25 °C Umgebungstemperatur (5-8-kW-Klassenintelligente Lüfterkühlung mit Ultra-Leise-Modus)
- Integrierte Schutzfunktionen
- PV-String-Stromüberwachung, Isolationswiderstandserkennung, Fehlerstromüberwachung, PV/Batterie-Verpolungsschutz, Inselerkennung, AC-Überstrom/Kurzschluss/Überspannung, integrierter DC-Schalter, DC-Überspannungsschutz Typ II (Typ I+II optional), AC-Überspannungsschutz Typ II, AFCI optional, Fernabschaltung
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der GoodWe ESA GW15K-ETA-G20 (15 kW dreiphasige All-in-One-Lösung) gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.

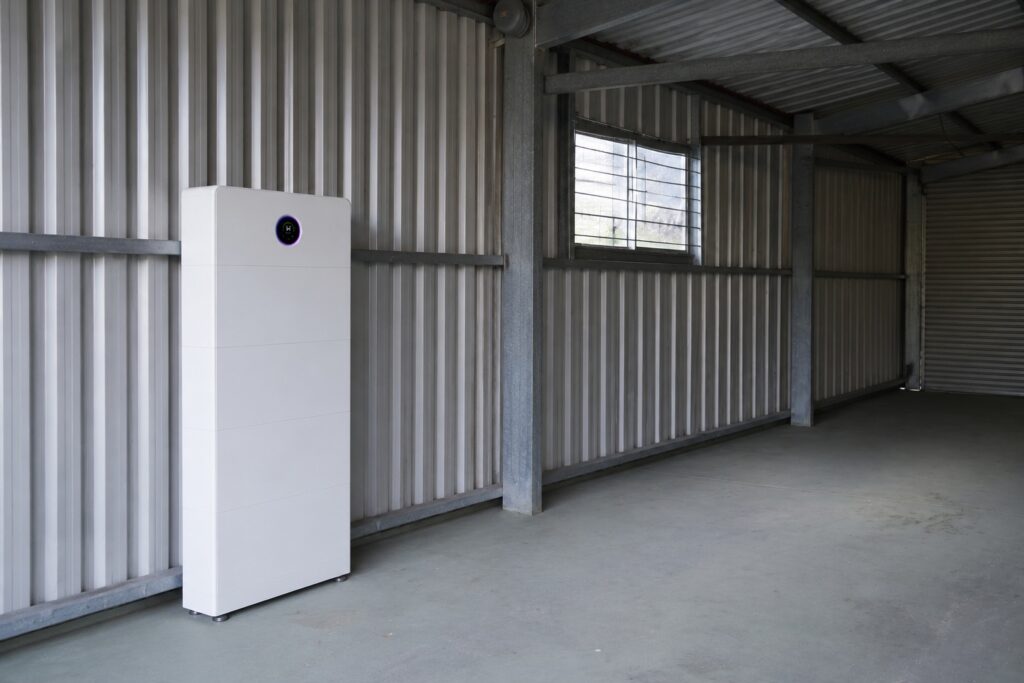

Große Anwesen & Mehrfamilienhäuser (20–30 kWp PV) mit hoher Elektrifizierung
Luxuriöse Wohnimmobilien mit mehreren Wärmepumpen-Zonen, Ladestationen für E-Fahrzeuge und Hauswerkstätten, die vollständige Netzunabhängigkeit anstreben.
15 kW kontinuierliche AC-Leistung versorgt problemlos gleichzeitig stark beanspruchte Drehstromgeräte, während 30 kWp Solar-Einspeisung schnelles Laden der Batteriespeicher an kurzen Wintertagen gewährleistet.
- Eignung15 kW Dauer-AC-Ausgangsleistung versorgt problemlos gleichzeitig dreiphasige Geräte mit hohem Strombedarf, während 30 kWp Solar-Eingang schnelles Laden des Batteriespeichers an kurzen Wintertagen gewährleistet.
- GrenzeWenn die gesamte Solaranlagengröße unter 20 kWp liegt und der Spitzenbedarf des Haushalts kontinuierlich unter 10–12 kW bleibt, wählen Sie ein kleineres Modell, um Investitionskosten zu sparen. ---
- Wenn die gesamte Solaranlagengröße unter 20 kWp liegt und der Spitzenbedarf des Haushalts kontinuierlich unter 10–12 kW bleibt, wählen Sie ein kleineres Modell, um Investitionskosten zu sparen. ---
Dokumente
GoodWe ESA Serie 5-30kW Datenblatt (EN)Produktfragen
Wie hoch ist der maximale kontinuierliche AC-Exportstrom bei diesem 15-kW-Modell?
24,0 A pro Phase; 32 A oder 40 A dreipoliger Industrie-Leistungsschalter. Der GW15K-ETA-G20 liefert einen Nenn-Dauerausgangsstrom von 21,7 A pro Phase (max. Ausgangsstrom 24,0 A bei 400 V). Ein dreipoliger 32-A- oder 40-A-Leistungsschalter (MCB) ist auf der AC-Verteilertafel Standard.
Kann dieses Modell im vollständigen Inselbetrieb als Notstromversorgung arbeiten?
Ja. Liefert 15.000 VA Dauerleistung im Drehstrom-Notstrombetrieb. Wenn das öffentliche Netz ausfällt, trennt der interne automatische Schalter des Wechselrichters das Haus innerhalb von 10 ms und errichtet ein stabiles 400-V-Mikronetz, das angeschlossene Stromkreise mit voller 15-kW-Dauerleistung versorgt.
Systemkomponenten
Erforderliche Komponenten
GoodWe GM3000 Drehstrom-Smartmeter
Artikelnr.: DLK-GOODWE-GM3000
Die ESA steuert den Eigenverbrauch und die Einspeisebegrenzung über eine Messung am Netzanschlusspunkt; bei GoodWe-Dreiphasensystemen handelt es sich dabei um einen GoodWe-Smart-Meter mit Klemmsstromwandler (CT). Prüfen Sie vor dem Hinzufügen, welche Zähler-/CT-Variante bereits im Lieferumfang Ihrer ESA-Bestellung enthalten ist.
GoodWe GM330 Drehstrom-CT-Zähler (Alternative für große Netze)
Artikelnr.: DLK-GOODWE-GM330
CT-basierte Alternative, wenn der Anschluss für eine direkte Messung zu groß ist oder der Zähler in einer bestehenden Verteilung sitzen muss. Es ist auch einer der beiden Zähler, die GoodWe für die Generatorintegration nennt (GMK330 oder GM330 gemäß ESA-Benutzerhandbuch).
Empfohlene Komponenten
GoodWe GW6.0 / GW9.0-BAT-D-G20 Batteriemodule
Artikelnr.: DLK-GOODWE-GW60BATDG20
Der Speicher skaliert rein durch Stapeln von Modulen, bis zu 12 pro System (max. 6 pro Säule) auf 108 kWh, und GoodWe erlaubt ausdrücklich das Mischen von Kapazitäten und alten/neuen Modulen. Die 6,0- und 9,0-kWh-G20-Module sind die Versionen mit >=10.000 Zyklen und integrierter Heizung für das Laden im Winter.
GoodWe HCA G2 GW11K-HCA-20 EV-Ladegerät
Artikelnr.: DLK-GOODWE-GW11KHCA20
Das ESA-Benutzerhandbuch listet GoodWe-AC-Ladesäulen als direkt anschließbar auf. Die 11-kW-HCA-G2 lädt das Auto aus PV-Überschuss und nutzt dieselbe SEMS+-App wie die ESA, was das Heimenergiepaket vervollständigt.
Optionale Komponenten
GoodWe GMK330 Smartmeter (Generatorintegration)
Artikelnr.: DLK-GOODWE-GMK330
Erforderlich (GMK330 oder GM330), wenn ein Notstromgenerator von der ESA gesteuert werden und die Batterie laden darf, gemäß ESA-Benutzerhandbuch.
Freigegebene Kombinationen
GoodWe GW6.0-BAT-D-G20 (ESA-Batteriemodul, 6,0 kWh)Artikelnr. DLK-GOODWE-GW60BATDG20Module GW6.0 / GW9.0-BAT-D-G20; ein einzelner String stapelt bis zu 6 Module (manual p69), systemweit 12 Einheiten. Die Anzahl paralleler Stapel ist NICHT abgedruckt - 12/6 wäre eine Schlussfolgerung, Multi-Stapel-Auslegungen daher konservativ anbieten.
GoodWe GW9.0-BAT-D-G20 (ESA-Batteriemodul, 9,0 kWh)Artikelnr. DLK-GOODWE-GW90BATDG20Module GW6.0 / GW9.0-BAT-D-G20; ein einzelner String stapelt bis zu 6 Module (manual p69), systemweit 12 Einheiten. Die Anzahl paralleler Stapel ist NICHT abgedruckt - 12/6 wäre eine Schlussfolgerung, Multi-Stapel-Auslegungen daher konservativ anbieten.
