Beschreibung
Notstromversorgung für das ganze Haus mit robustem Netz-Bypass.
Der GoodWe ESA GW10K-ETA-G20 ist ein 10-kW-Flaggschiff-Dreiphasen-All-in-One-Hybrid-Wechselrichter mit 20 kWp Solar-Eingang und 63 A Netz-Bypass, entwickelt, um 10 kVA Notstromversorgung für das gesamte Haus in einer kabellosen vertikalen Säule bereitzustellen.
10.000 VA Dauerhafte dreiphasige Notstromversorgung
Versorgt dreiphasige Haushaltsstromkreise und Wärmepumpen nahtlos während Netzausfällen.
20.000 W Solar-PV-Eingang (200 % Überdimensionierung)
Massive DC-Aufnahme gewährleistet schnelles Laden des Batteriespeichers und vollen Eigenverbrauch im Haushalt, selbst bei bewölkten Winterbedingungen.
63 A Schwerlast-Netzumgehung
Leitet hohen Netzstrom reibungslos an Haushalts-Unterverteilungen weiter, ohne externe Umgehungsschaltanlagen.
Kabelloses Säulen-Stapeln
Direkte Montage auf BAT-D-G20-Batteriemodulen mit internen Sammelschienen, keine Wandunordnung oder freiliegende Leitungen.
Weitere Produktdetails
Anstatt Hausbesitzer zu zwingen, ihren Verteilerkasten in komplizierte kritische und nicht-kritische Unterverteilungen umzurüsten, verfügt der GW10K-ETA-G20 über einen durchgehenden 63-A-Bypass-Schütz, der den gesamten Haushaltsnetzstrom bewältigt.
- Liefert 10.000 VA kontinuierliche dreiphasige Notstromversorgung über L1, L2 und L3 bei Netzausfällen.
- Der 63-A-Dauerbypass ermöglicht den Betrieb von Geräten mit hohem Stromverbrauch (EV-Ladegeräte, Wärmepumpen, Backöfen), ohne die Hauptsicherungen auszulösen.
- Automatische Übertragung in unter 10 ms verhindert Computer-Neustarts oder Resets von Smart-Home-Controllern.
GoodWe ESA
Modelle im Vergleich
Seitlich scrollen, um alle Modelle zu vergleichen.

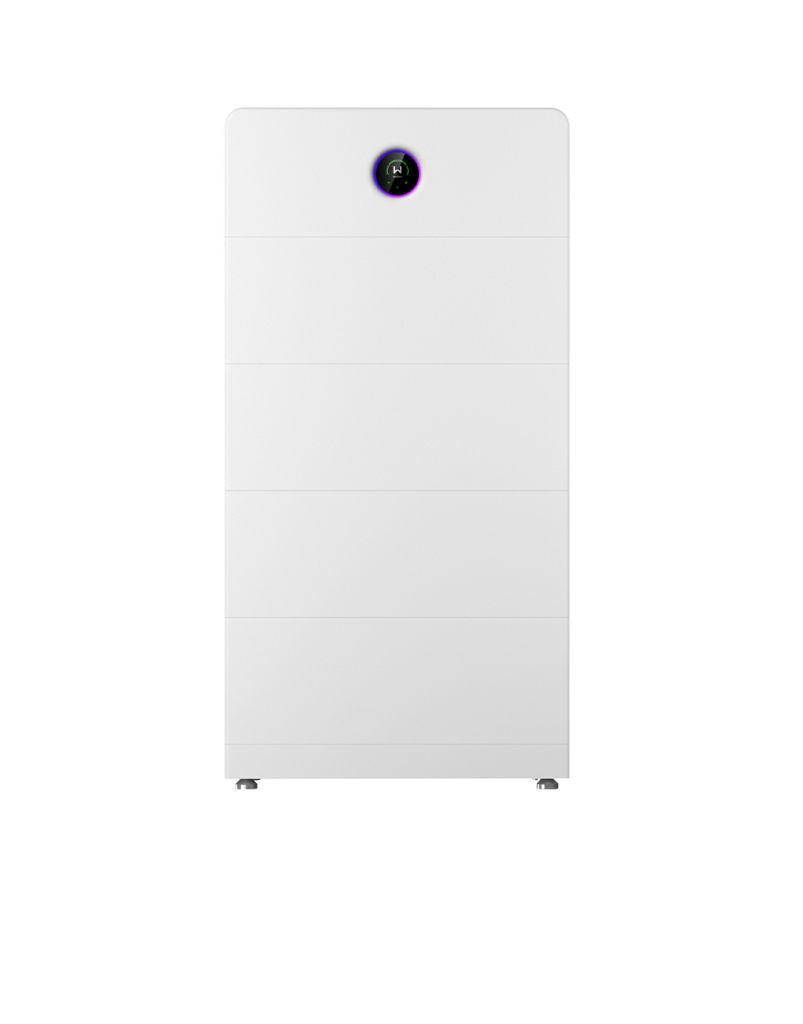

GoodWe ESA GW10K-ETA-G20 (10 kW Dreiphasen-All-in-One, aktuelles Flaggschiff)
Doppelte DC-Überdimensionierung mit hochwertigem Säulen-Stapeln.
Der GW10K-ETA-G20 ist darauf ausgelegt, die Erzeugung von großen, mehrseitig ausgerichteten Wohndächern aufzunehmen, erzielt hohe Solarerträge und montiert direkt auf hochdichten Batteriemodulen mit internen Sammelschienen. Interne Steck-Sammelschienen leiten Hochspannungsstrom und Kommunikation direkt durch den Stapel, ohne externe Kabel. Dadurch entfallen freiliegende Hochspannungs-DC-Leitungen an Garagen- und Hauswirtschaftsraumwänden, was die Sicherheit im Wohnbereich maximiert. Das IP66-Druckguss-Aluminiumgehäuse ist für saubere Innenräume oder geschützte Außenwände (-35 bis +60 °C) zertifiziert.
Liefert 11,0 kW kontinuierliche Batterieleistung
Integrierte Hochvolt-Batterieelektronik liefert 10,0 kW Ladeleistung bei 13,4 A und 11,0 kW Entladeleistung bei 14,7 A.
Nimmt 4 separate MPP-Tracker für 20 kW Solarleistung auf
Vier unabhängige 21-A-Tracker binden unterschiedliche Strangausrichtungen bis zu 1000 V maximaler DC-Spannung an.
Hält 20,0 kVA Spitzenleistung für anspruchsvolle Verbraucher
Die Notstromreserve puffert hohe Anlaufströme bis zu 20,0 kVA für 10 s neben 11,0 kVA kontinuierlicher Versorgung ab.
Technische Daten
Das Flaggschiff-All-in-One-Energiezentrum mit 10 kW für die vollständige Autarkie des Haushalts.
20 kWp Solar-Einspeisung mit 10 kW durchgehender dreiphasiger Notstromversorgung für das ganze Haus.
Als zentrales 10-kW-Drehphasenmodell in GoodWes ESA-G20-Modulserie vereint der GW10K-ETA-G20 eine kontinuierliche AC-Ausgangsleistung von 10.000 W mit einer robusten 63-A-Netzdurchschleiffähigkeit. Er stapelt sich sauber über den hochdichten 314-Ah-BAT-D-G20-Batteriespeichern und bietet eine ästhetische Integration in Möbelqualität, während er bis zu 20.000 Wp Dach-Solarleistung aufnimmt.
- Kontinuierliche Dreiphasenleistung
- 10.000 VA
- 200 % Solar-DC-Aufnahme
- 20.000 Wp
- Robuste Netzumgehung
- 63 A
- Externe DC-Kabel
- Keine
Wechselrichter: AC-Ausgang & Notstromversorgung
- Nenn-/max. Leistung
- 10 kW Nenn- und Maximalleistung (GW10K-ETA-G20). Familie: 8 / 10 / 12 / 15 kW in diesem KatalogSerie umfasst 5-30 kW
- Bemessungsstrom bei 400 V
- 14,5 A pro Phase (3L/N/PE, 220/380 V oder 230/400 V, 50/60 Hz)
- Max. Scheinleistung aus dem Netz (Durchschleifung)
- 43,5 kVA, der interne 63-A-Bypass führt die gesamte Hauslast durch das Gerät, sodass kein externer Umschalter erforderlich ist (5-20-kW-Klassen)
- Bemessungs-Scheinleistung Backup
- 10 kVA
- Max. Scheinleistung Backup (Inselbetrieb)
- 11,0 kVA Dauerleistung (20,0 kVA für 10 s)
- Max. Strom Backup (Inselbetrieb)
- 22,8 A
- Max. unsymmetrische einphasige Ausgangsleistung
- 5 kW auf einer Phase (GW10K-ETA-G20, gemäß Benutzerhandbuch)
- Netz-/Inselbetrieb-Umschaltzeit
- <4 ms
- Leistungsfaktor / THDi
- 0,8 übererregt – 0,8 untererregt / THDi <3 %
PV-Eingang
- Max. PV-Eingangsleistung
- 20 kW (200 % Überdimensionierung gegenüber 10 kW AC)
- Max. Eingangsspannung
- 1000 V (Standby über 950 V)
- MPPT-Betriebsspannungsbereich
- 120–950 V; Start 150 V; Nenneingang 750 V
- Anzahl MPPTs / Strings
- 4 MPPTs, 1 String pro MPPT
- Max. MPPT-Strom / Kurzschlussstrom
- 21/21/21/21 A / 26 A pro MPPT
Batterieschnittstelle & Module
- Batterietyp / Spannungsfenster
- LFP (LiFePO4)700–950 V im Dreiphasensystem, Nennspannung 750 V, ein Batterieeingang
- Max. Lade-/Entladeleistung
- 10,0 kW / 11,0 kW (GW10K-ETA-G20)
- Max. kontinuierlicher Lade- / Entladestrom
- 13,4 A / 14,7 A
- Moduloptionen
- GW5.1-BAT-D-G20/G21: 5,12 kWh Nennkapazität / 5,01 kWh nutzbarGW8.3-BAT-D-G20/G21: 8,32 / 8,01 kWh · GW6.0-BAT-D-G20: 6,0 / 5,82 kWh · GW9.0-BAT-D-G20: 9,0 / 8,72 kWh
- Skalierbarkeit
- Bis zu 12 Module pro System (max. 6 pro einzelner gestapelter Säule), bis zu 108 kWhMischen verschiedener Kapazitäten und alter/neuer Module unterstützt
- Modulzykluslebensdauer
- >=8.000 Zyklen (5,1 / 8,3-kWh-Module)>=10.000 Zyklen (6,0 / 9,0-kWh-Module), Laborbedingungen, 100 % Entladetiefe, 25±2 °C
- Modulschutz & Brandschutz
- IP66-Module, integrierte Aerosol-FeuerlöschanlageHeizung integriert bei 6,0/9,0-Modulen (optional bei 5,1/8,3) für Laden bis -20 °C
- Modulabmessungen / Gewicht
- 800 x 326 x 270 mm pro Modul; 57,5–79 kg je nach Modul
Wirkungsgrad
- Max. Wirkungsgrad
- 98,1%
- Europäischer Wirkungsgrad
- 97,2%
- Max. Batterie-zu-AC-Wirkungsgrad
- 98,0%
System & Umgebung
- Schutzart
- IP66 (System für Außenanwendung in rauen Umgebungen vermarktet)
- Tieftemperaturbetrieb
- Zuverlässiger Betrieb bis -20 °C, Batterieheizmodul für Betrieb bei -20 °C erforderlich (integriert bei 6,0/9,0-kWh-Modulen)
- Geräusch
- Ab 30 dB bei 25 °C Umgebungstemperatur (5-8-kW-Klassenintelligente Lüfterkühlung mit Ultra-Leise-Modus)
- Integrierte Schutzfunktionen
- PV-String-Stromüberwachung, Isolationswiderstandserkennung, Fehlerstromüberwachung, PV/Batterie-Verpolungsschutz, Inselerkennung, AC-Überstrom/Kurzschluss/Überspannung, integrierter DC-Schalter, DC-Überspannungsschutz Typ II (Typ I+II optional), AC-Überspannungsschutz Typ II, AFCI optional, Fernabschaltung
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der GoodWe ESA GW10K-ETA-G20 (10 kW Dreiphasen-All-in-One, aktuelles Flaggschiff) gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.

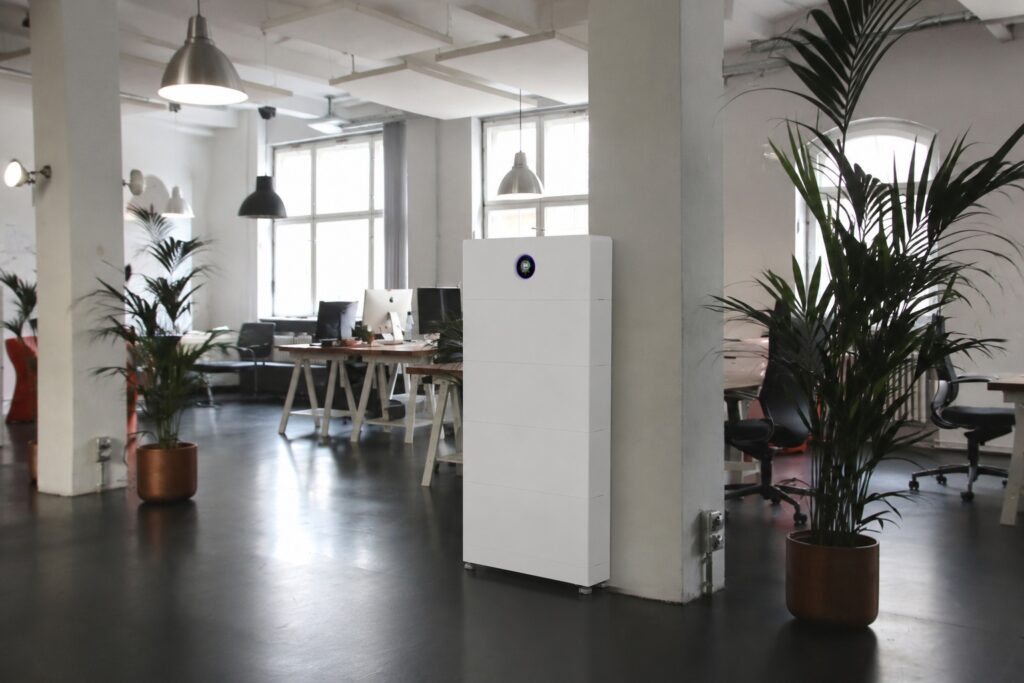

Große vollelektrische Einfamilienhäuser (12–16 kWp PV) mit Anspruch an saubere Integration
Moderne freistehende Wohnhäuser mit dreiphasigen Luft-Wasser-Wärmepumpen, Induktionskochfeldern und privatem EV-Laden, deren Eigentümer industrielle Wandoptik ablehnen.
Vereint einen 10-kW-Hybrid-Wechselrichter, 63-A-Bypass-Schaltanlage und bis zu 18 kWh Batteriespeicher in einer einzigen schlanken vertikalen Säule, die nur 0,25 m² Bodenfläche belegt.
- EignungKonsolidiert einen 10-kW-Hybrid-Wechselrichter, 63-A-Bypass-Schaltanlage und bis zu 18 kWh Batteriespeicher in einer einzigen schlanken vertikalen Säule, die nur 0,25 m² Bodenfläche belegt.
- Bestätigen Sie dieses Modell anhand der benachbarten Nennleistung in derselben Familie.
Dokumente
GoodWe ESA Serie 5-30kW Datenblatt (EN)Produktfragen
Kann der GW10K-ETA-G20 während eines Stromausfalls dreiphasige Induktionskochfelder und Wärmepumpen betreiben?
Ja. Liefert 10.000 VA durchgehende dreiphasige Notstromversorgung. Der GW10K-ETA-G20 liefert volle 10.000 VA Dauerleistung über L1, L2 und L3 an seinem Backup-Ausgang. Seine Hochstrom-Leistungsstufe trägt mühelos die Anlaufströme von Wärmepumpen-Kompressoren und Küchengeräten ohne Spannungseinbrüche oder Auslösungen.
Welche Batteriekonfigurationen können unter diesem 10-kW-Wechselrichter gestapelt werden?
6,0 kWh, 9,0 kWh, 12,0 kWh oder 18,0 kWh mit BAT-D-G20-Modulen. Sie können entweder GW6.0-BAT-D-G20-Module (6,0 kWh) oder GW9.0-BAT-D-G20-Module (9,0 kWh) unter der Wechselrichtereinheit stapeln. Das Stapeln von zwei 9,0-kWh-Modulen ergibt eine 18,0-kWh-Säule und bietet ausreichende Energiereserven für mehrtägigen Winter-Eigenverbrauch.
Systemkomponenten
Erforderliche Komponenten
GoodWe GM3000 Drehstrom-Smartmeter
Artikelnr.: DLK-GOODWE-GM3000
Die ESA steuert den Eigenverbrauch und die Einspeisebegrenzung über eine Messung am Netzanschlusspunkt; bei GoodWe-Dreiphasensystemen handelt es sich dabei um einen GoodWe-Smart-Meter mit Klemmsstromwandler (CT). Prüfen Sie vor dem Hinzufügen, welche Zähler-/CT-Variante bereits im Lieferumfang Ihrer ESA-Bestellung enthalten ist.
GoodWe GM330 Drehstrom-CT-Zähler (Alternative für große Netze)
Artikelnr.: DLK-GOODWE-GM330
CT-basierte Alternative, wenn der Anschluss für eine direkte Messung zu groß ist oder der Zähler in einer bestehenden Verteilung sitzen muss. Es ist auch einer der beiden Zähler, die GoodWe für die Generatorintegration nennt (GMK330 oder GM330 gemäß ESA-Benutzerhandbuch).
Empfohlene Komponenten
GoodWe GW6.0 / GW9.0-BAT-D-G20 Batteriemodule
Artikelnr.: DLK-GOODWE-GW60BATDG20
Der Speicher skaliert rein durch Stapeln von Modulen, bis zu 12 pro System (max. 6 pro Säule) auf 108 kWh, und GoodWe erlaubt ausdrücklich das Mischen von Kapazitäten und alten/neuen Modulen. Die 6,0- und 9,0-kWh-G20-Module sind die Versionen mit >=10.000 Zyklen und integrierter Heizung für das Laden im Winter.
GoodWe HCA G2 GW11K-HCA-20 EV-Ladegerät
Artikelnr.: DLK-GOODWE-GW11KHCA20
Das ESA-Benutzerhandbuch listet GoodWe-AC-Ladesäulen als direkt anschließbar auf. Die 11-kW-HCA-G2 lädt das Auto aus PV-Überschuss und nutzt dieselbe SEMS+-App wie die ESA, was das Heimenergiepaket vervollständigt.
Optionale Komponenten
GoodWe GMK330 Smartmeter (Generatorintegration)
Artikelnr.: DLK-GOODWE-GMK330
Erforderlich (GMK330 oder GM330), wenn ein Notstromgenerator von der ESA gesteuert werden und die Batterie laden darf, gemäß ESA-Benutzerhandbuch.
Freigegebene Kombinationen
GoodWe GW6.0-BAT-D-G20 (ESA-Batteriemodul, 6,0 kWh)Artikelnr. DLK-GOODWE-GW60BATDG20Module GW6.0 / GW9.0-BAT-D-G20; ein einzelner String stapelt bis zu 6 Module (manual p69), systemweit 12 Einheiten. Die Anzahl paralleler Stapel ist NICHT abgedruckt - 12/6 wäre eine Schlussfolgerung, Multi-Stapel-Auslegungen daher konservativ anbieten.
GoodWe GW9.0-BAT-D-G20 (ESA-Batteriemodul, 9,0 kWh)Artikelnr. DLK-GOODWE-GW90BATDG20Module GW6.0 / GW9.0-BAT-D-G20; ein einzelner String stapelt bis zu 6 Module (manual p69), systemweit 12 Einheiten. Die Anzahl paralleler Stapel ist NICHT abgedruckt - 12/6 wäre eine Schlussfolgerung, Multi-Stapel-Auslegungen daher konservativ anbieten.
