Beschreibung
Schwerlast-Motor-DC-Isolation mit integrierter Vorladung.

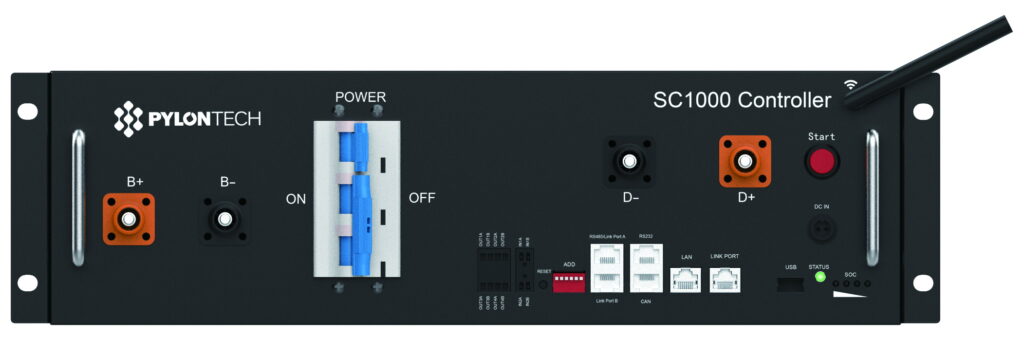

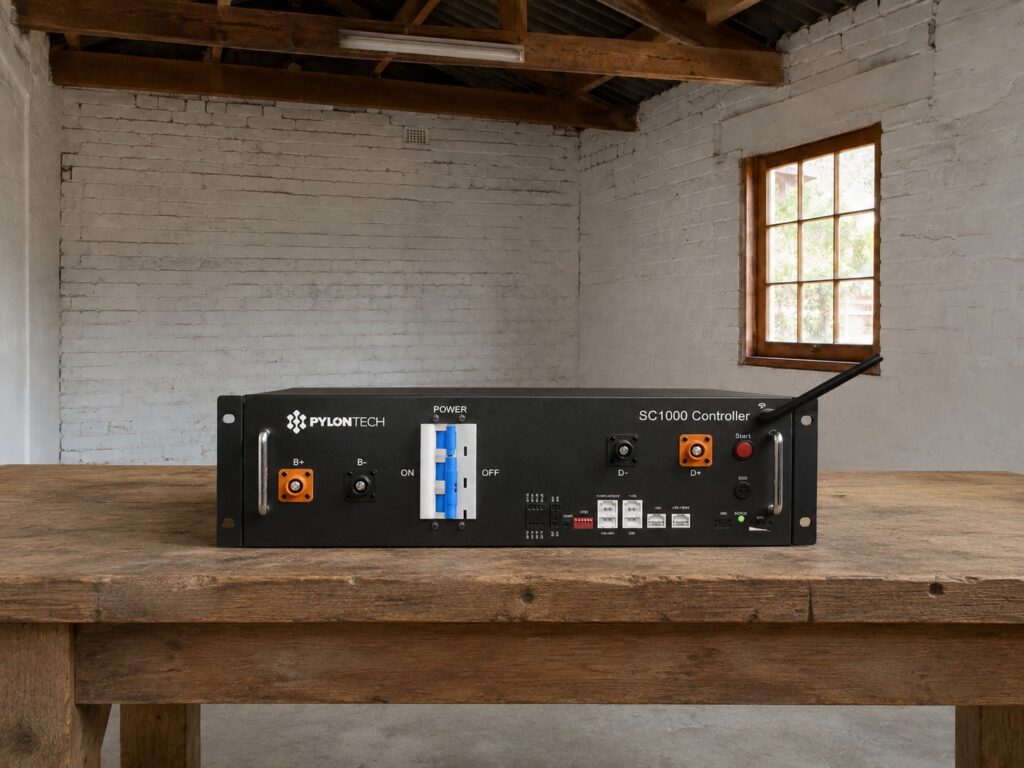

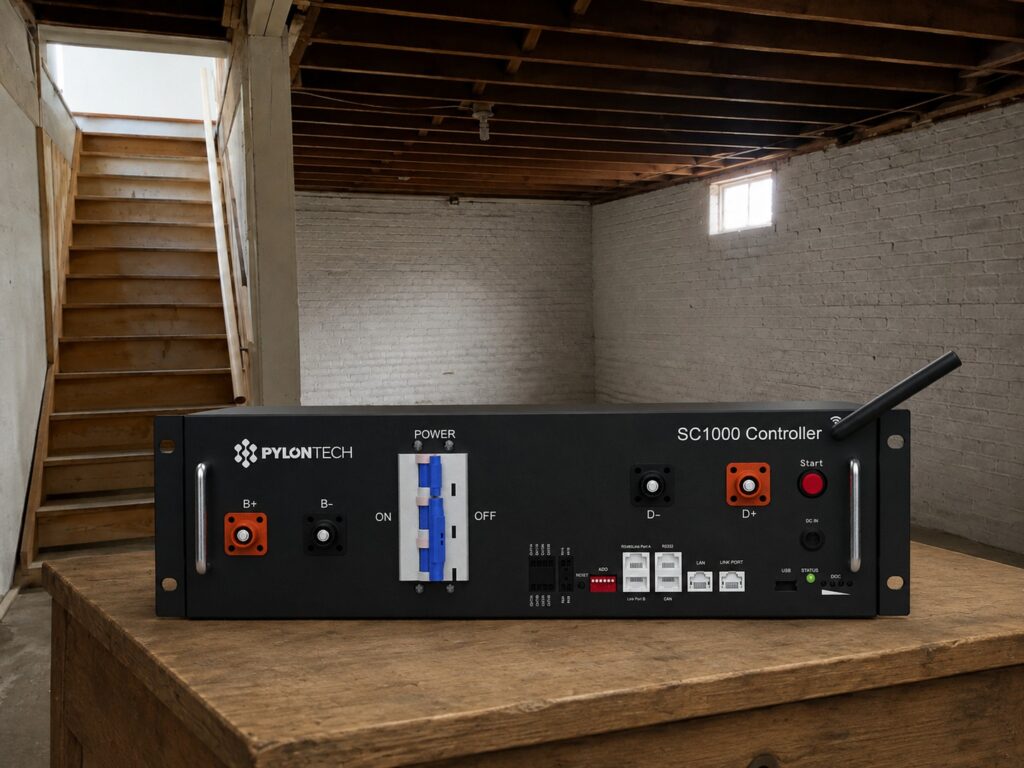

Der Pylontech SC1000-100S-V2 ist eine netztaugliche Master-BMS-Steuereinheit für 1000 V / 100 A im Standard-3U-19-Zoll-Rackformat, die bis zu 100 kW kontinuierliche DC-Leistung für 1000-V-Kommerz-Hybridwechselrichter und PowerCube-H1/H2-Systeme liefert.
1000 V Großspeicher-Betriebsgrenze (200–1000 V)
Verwaltet lange String-Reihen mit bis zu 18–23 Batteriemodulen und arbeitet im Spitzenwirkungsgradbereich großer kommerzieller Wechselrichter.
100 A Dauerleistungsmanagement (100 kW)
Liefert 100 kW kontinuierliche DC-Leistung pro Rack für anspruchsvolles industrielles Lastmanagement und Netzfrequenzregelung.
Integrierte Industriesicherheit & Isolationsüberwachung
Überwacht kontinuierlich den Hochspannungs-Isolationswiderstand und thermische Parameter und führt Sicherheitstrennungen in unter einer Sekunde aus.
Zentraler Multi-Rack-BMS-Hub-Synchronisierung
Synchronisiert mehrere 1000-V-PowerCube-Säulen über zentrale Kommunikations-Hubs für Multi-MWh-Containerinstallationen.
Weitere Produktdetails
Die Verwaltung langer Serienbatteriestränge bis 1000 V erfordert zuverlässige automatische Schaltanlagen. Der SC1000-100S-V2 integriert motorisierte Schütze und eine intelligente Vorladeschaltung, um Einschaltlichtbögen im Wechselrichter zu vermeiden.
- Automatisierte Vorladeschaltung rampt die DC-Busspannung sicher hoch, bevor der Hauptschütz schließt.
- Echtzeit-Überwachung des Isolationswiderstands erkennt Erdschlüsse und führt Untersekunden-Trennungen aus.
- 100 A Dauerstrom-Nennwert bewältigt schwere Lade- und Entladeleistung ohne thermische Derating.
Pylontech
Modelle im Vergleich
Seitlich scrollen, um alle Modelle zu vergleichen.
Zentralisierte Zelldiagnose und Synchronisierung kommerzieller Wechselrichter.
Die Steuereinheit bündelt Echtzeitdaten der Sub-BMS-Einheiten aller angeschlossenen H48050/H48074-Module, optimiert das Ladezustands-Balancing und kommuniziert mit dem PCS. Die aktive Zellbalancing-Logik stellt sicher, dass alle Serienzellen über mehrjährige Zyklen synchron bleiben. Duale Kommunikationskanäle (CAN für die Wechselrichtersteuerung, RS485/Modbus für Telemetrie und SCADA der Anlage). Standard-19-Zoll-3U-Rackmontageformat für eine saubere Integration in PowerCube-Schränke.
Läuft 80 A auf der 1000-V-Klasse
Laden und Entladen stoppen beide bei 80 A. Das Arbeitsfenster ist 200 bis 1000 Vdc.
Sitzt in einem 9-kg-Oberfach
Der Kopf teilt die 442-mal-390-mm-Grundfläche. 132 mm Höhe nehmen den oberen Slot.
Passend für H-Series-Racks mit fünf bis achtzehn Modulen
Fünf bis achtzehn H48050- oder H48074-Module sitzen unter diesem 1000-V-Kopf. Ein Kopf pro Säule.
Technische Daten
Megawatt-Maßstabs-Batteriesteuerung und Hochspannungsisolierung, entwickelt für 1000-V-Kommerzspeicher.
1000-V-/100-A-Master-BMS-Controller im Megawatt-Maßstab für PowerCube-H1/H2-Systeme.
Der SC1000-100S-V2 wurde für Megawattstunden-Kommerzprojekte und 1000-V-Utility-PCS-Systeme entwickelt und verwaltet Serienstränge aus 18 bis 23 Batteriemodulen (200 bis 1000 V DC). Er kombiniert industrielle 100-A-Schaltanlagen, erweiterte Isolationsüberwachung und Hochgeschwindigkeits-Multi-Rack-Synchronisation, um Hochspannungs-Kommerzspeicherbänke anzutreiben.
- Hochspannungs-Betriebsgrenze
- 1000 V
- Hoher Durchsatz
- 100 A
- Schützsicherheit
- Unter 10 ms
- Standardformat
- 19-Zoll 3U
Identität
- Marke
- Pylontech
- Modell
- SC1000-100S-V2
- Typ
- Hochspannungs-Strangsteuerungsmodul (BMS)
- Zugehörige Batteriemodule
- H48050 / H48074
Elektrisch
- Controller-Arbeitsspannung (Vdc)
- 200 ~ 1000
- Systembetriebsspannung (Vdc)
- 200 ~ 1000
- Max. Ladestrom (A)
- 80
- Max. Entladestrom (A)
- 80
- Eigenverbrauch (W)
- 8
- Kommunikation
- Modbus RTU, CAN, LAN
Mechanik & Umgebung
- Abmessungen (B x T x H mm)
- 442 x 390 x 132
- Gewicht (kg)
- 9
- Schutzklasse
- IP20
- Betriebstemperatur (°C)
- -20 ~ 65
- Lagertemperatur (C)
- -40 ~ 80
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der Pylontech SC1000-100S-V2 gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.
Hochspannungs-Kommerz- und Versorgungsspeicher (500 V bis 1000 V DC)
Große Industrieanlagen und Solarparks mit 1000-V-Kommerz-PCS-Einheiten (wie GoodWe ETC/BTC, Sungrow oder Sinexcel).
Die zertifizierte Master-Steuereinheit für 1000 V / 100 A für PowerCube-H1-, H2- und M2-Serien-Batteriesäulen.
- EignungDer zertifizierte 1000-V-/100-A-Master-Controller für PowerCube-H1-, H2- und M2-Serien-Batteriesäulen.
- GrenzeWenn die Stringspannung des Speicherracks strikt unter 500 V liegt (10 Module oder weniger), wechseln Sie auf die SC0500-100S-V2. ---
- Wenn die Stringspannung des Speicherracks strikt unter 500 V liegt (10 Module oder weniger), wechseln Sie auf die SC0500-100S-V2. ---
Dokumente
Pylontech PowerCube-H1/H2-V2-Betriebsanleitung (EN) Datenblatt Pylontech SC0500-40S/SC0500-40S-V2/SC0500-100S/SC1000-100S Pylontech HV Commercial Technische PräsentationProduktfragen
Wie hoch ist die kontinuierliche Leistungsfähigkeit eines von der SC1000-100S-V2 verwalteten Racks?
Bis zu 86,4 kW bis 100 kW kontinuierliche DC-Leistung. Bei nominalen Betriebsspannungen zwischen 700 V und 864 V (15 bis 18 Serienmodule) und 100 A Dauerstrom ($P = V \times I$) liefert jede Racksäule ca. 70 kW bis 86,4 kW kontinuierliche DC-Leistung (max. 100 kW bei 1000 V).
Systemkomponenten
Erforderliche Komponenten
Chint DTSU666 Smart Meter
Artikelnr.: DLK-CHINT-DTSU666
Ein netzseitiger Zähler wird von den meisten Hybrid-Wechselrichtern benötigt, um Exportgrenzen durchzusetzen; unabhängig davon, welcher Wechselrichter mit diesem Tower kombiniert wird.
Optionale Komponenten
Pylontech FH48074 Modul
Artikelnr.: DLK-PYLONTECH-FH48074
Fügen Sie Module hinzu (2–7 pro Controller, bis zu 6 parallele Strings), um die Kapazität innerhalb derselben Tower-Architektur zu erweitern.
