Beschreibung
Schwerlast-Motor-DC-Isolation mit integrierter Vorladung.

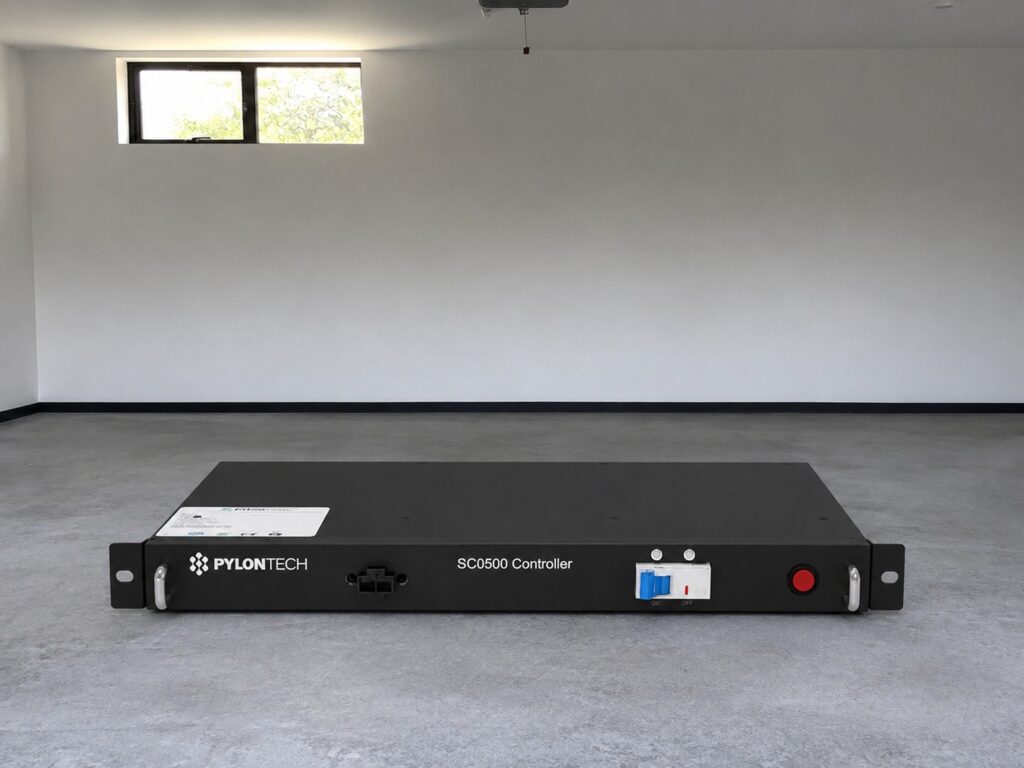

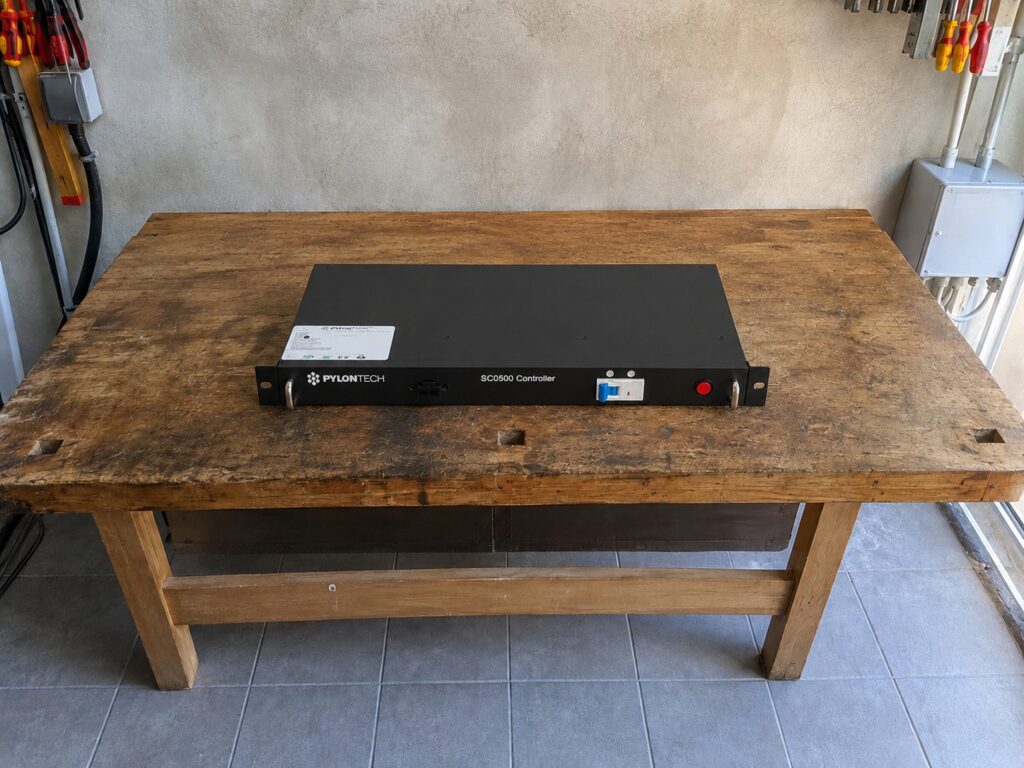

Der Pylontech SC0500-40S-V2 ist eine 500-V-/40-A-Hochspannungs-Master-BMS-Steuereinheit im Standard-2U-19-Zoll-Rackformat, die für die Verwaltung der Zelldiagnose, der motorisierten DC-Trennung und der Kommunikation mit dem Hybrid-Wechselrichter in den kommerziellen Batterieschränken PowerCube-X1 und X2 von Pylontech entwickelt wurde.
500-V-Hochvolt-Mastersteuerung
Überwacht bis zu 10 in Reihe geschaltete 48-V-Module (100 V bis 500 V DC), verwaltet Ladezustand, aktives Balancieren und Sicherheitstrennung.
40 A Dauerstrom-Durchsatz
Liefert bis zu 20 kW kontinuierliche DC-Leistung in kommerzielle Hybrid-Wechselrichter und netzunabhängige Kraftwerke.
Standard-19-Zoll-2U-Rackmontage
Lässt sich sauber in standardmäßige PowerCube-Schränke neben Batteriemodulen mit frontseitiger Verkabelung installieren.
Aufgerüsteter V2-Kommunikationsstack
Verbesserte CAN- und RS485-Kommunikationsprotokolle gewährleisten native Kompatibilität mit führenden europäischen kommerziellen Wechselrichtern.
Weitere Produktdetails
Die Verwaltung von in Reihe geschalteten Batteriesträngen bis zu 500 V erfordert zuverlässige automatische Schaltgeräte. Der SC0500-40S-V2 integriert motorisierte Schütze und eine intelligente Vorladeschaltung, um Einschaltlichtbögen am Wechselrichter zu eliminieren.
- Automatisierte Vorladeschaltung rampt die DC-Busspannung sicher hoch, bevor der Hauptschütz schließt.
- Echtzeit-Überwachung des Isolationswiderstands erkennt Erdschlüsse und führt Untersekunden-Trennungen aus.
- 40 A Dauerstrom-Nennwert bewältigt schwere Lade- und Entladeleistung ohne thermische Derating.
Pylontech
Modelle im Vergleich
Seitlich scrollen, um alle Modelle zu vergleichen.
Zentralisierte Zelldiagnose und Synchronisierung kommerzieller Wechselrichter.
Die Steuereinheit aggregiert Echtzeitdaten von den Sub-BMS-Einheiten aller angeschlossenen H48050/H48074-Module, optimiert das Ladezustands-Balancing und kommuniziert mit dem PCS. Die aktive Zell-Balancing-Logik stellt sicher, dass alle in Reihe geschalteten Zellen über mehrjährige Zyklen synchron bleiben. Duale Kommunikationskanäle (CAN für die Wechselrichtersteuerung, RS485 für Telemetrie und Überwachung). Standard-19-Zoll-2U-Rackmontageformat für eine saubere Integration in PowerCube-Schränke.
Spricht zum Wechselrichter von diesem 40-A-Kopf
Der 40-A-V2-Kopf spricht allein zum Wechselrichter. Modbus RTU, CAN und LAN sitzen in diesem Fach.
Sitzt in einem 87-mm-Oberfach
Der Kopf teilt die 442-mal-390-mm-Grundfläche. 87 mm Höhe nehmen den oberen Slot.
Läuft 40 A auf der 600-V-Klasse
Laden und Entladen stoppen beide bei 40 A. Das Arbeitsfenster ist 60 bis 600 Vdc.
Technische Daten
Zentralisierung von Zellsicherheit, aktivem Balancieren und Hybrid-Wechselrichter-Kommunikation in einer 2U-Rack-Einheit.
500 V / 40 A Hochspannungs-Master-BMS-Controller für PowerCube-X-Serien-Racks.
Entwickelt als zentrale Intelligenz und Sicherheits-Gateway für Pylontech PowerCube-X1- und X2-Hochspannungs-Speicherracks, koordiniert der SC0500-40S-V2 bis zu 10 in Reihe geschaltete Module (H48050 oder H48074). Er integriert Hochgeschwindigkeits-Motor-DC-Schütze, Isolationsüberwachung und duale CAN/RS485-Kommunikationsports, um Hochspannungs-Batterieracks mit gewerblichen Wechselrichtern zu synchronisieren.
- Hochspannungs-Betriebsgrenze
- 500 V
- Dauerstrom
- 40 A
- Schützsicherheit
- Unter 10 ms
- Standardformat
- 19-Zoll 2U
Identität
- Marke
- Pylontech
- Modell
- SC0500-40S-V2
- Typ
- Hochspannungs-Strangsteuerungsmodul (BMS)
- Zugehörige Batteriemodule
- H48050 / H48074
Elektrisch
- Controller-Arbeitsspannung (Vdc)
- 60 ~ 600
- Systembetriebsspannung (Vdc)
- 60 ~ 600
- Max. Ladestrom (A)
- 40
- Max. Entladestrom (A)
- 40
- Eigenverbrauch (W)
- 8
- Kommunikation
- Modbus RTU, CAN, LAN
Mechanik & Umgebung
- Abmessungen (B x T x H mm)
- 442 x 390 x 87
- Gewicht (kg)
- 7
- Schutzklasse
- IP20
- Betriebstemperatur (°C)
- -20 ~ 65
- Lagertemperatur (C)
- -40 ~ 80
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der Pylontech SC0500-40S-V2 gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.
PowerCube-X1- und X2-Kommerzielle Schränke (bis 500 V DC)
Kommerzielle Speichersysteme, die eine Stringspannung von bis zu 500 V erfordern (bis zu 10 Module in Reihe).
Speziell entwickelte 500-V-Master-Steuereinheit für die PowerCube-X-Serie.
- EignungZweckgebundener 500-V-Master-Controller für die PowerCube-X-Serie.
- GrenzeWenn der kommerzielle Wechselrichter einen Stromdurchsatz von 100 A oder höhere Stringspannungen (bis 1000 V mit 18+ Modulen in Reihe) erfordert, wechseln Sie zum SC0500-100S-V2 (100 A) oder SC1000-100S-V2 (1000 V / 100 A). ---
- Wenn der kommerzielle Wechselrichter einen Stromdurchsatz von 100 A oder höhere Stringspannungen (bis 1000 V mit 18+ Modulen in Reihe) erfordert, wechseln Sie zum SC0500-100S-V2 (100 A) oder SC1000-100S-V2 (1000 V / 100 A). ---
Dokumente
Pylontech PowerCube-X1/X2-V2-Betriebsanleitung (EN) Datenblatt Pylontech H48050/H48074/SC0500-40S-V2/SC0500-100S-V2 Pylontech PowerCube-X1/X2 C&I ESS InstallationshandbuchProduktfragen
Wie viele Module in Reihe werden von dieser Steuereinheit maximal unterstützt?
Bis zu 10 Module in Reihe (ca. 480 V Nennspannung / 500 V max). Der SC0500-40S-V2 ist für 100 V bis 500 V DC ausgelegt und ermöglicht die Reihenschaltung von 3 bis 10 H48050 (2,4 kWh) oder H48074 (3,55 kWh) Modulen in einer einzelnen Racksäule.
Systemkomponenten
Erforderliche Komponenten
Chint DTSU666 Smart Meter
Artikelnr.: DLK-CHINT-DTSU666
Ein netzseitiger Zähler wird von den meisten Hybrid-Wechselrichtern benötigt, um Exportgrenzen durchzusetzen; unabhängig davon, welcher Wechselrichter mit diesem Tower kombiniert wird.
Optionale Komponenten
Pylontech FH48074 Modul
Artikelnr.: DLK-PYLONTECH-FH48074
Fügen Sie Module hinzu (2–7 pro Controller, bis zu 6 parallele Strings), um die Kapazität innerhalb derselben Tower-Architektur zu erweitern.
