Pylontech H48074
Pylontech H48074 ist ein 48 V, 3,552 kWh LFP-Batteriemodul für die PowerCube-Hochspannungs-Racksysteme.
- IP55-geschützter String, Betriebstemperaturbereich 0–50 °C, >8.000 Zyklen bei 25 °C, 95 % Entladetiefe.
- CANBUS/Modbus RTU Kommunikation; Controller der Serien SC0500 und SC1000 verwalten den String — prüfen Sie das jeweilige Datenblatt jedes Controllers auf seine genauen Strom- und Spannungswerte.
- Die Stapelgröße bestimmt die Systemspannung — 2 Module ergeben 96V, 7 Module ergeben 336V, bis zu 6 parallele Strings.
- 3,552 kWh
- Nennenergie
- 48 V
- Nennspannung
- Li-Eisen(LFP)
- Zellchemie
- 37 A
- Max. Ladestrom
- Hersteller
- Pylontech
- Modellcode
- H48074
- Artikel-Nr.
- DLK-PYLONTECH-H48074
- Lieferung
- Voraussichtliche Lieferung innerhalb Deutschlands: 85–205 EUR · Die endgültigen Lieferkosten werden in Ihrer Proforma ausgewiesen.
Mit H48074
Neues System, Erweiterung oder Austausch? Der Linker Berater startet direkt mit diesem Artikel und fragt nur die noch offenen Angaben ab – Bestandsmodell, Menge, PLZ, Montagetermin.
Die Abbildungen wurden aus dem vorliegenden Hersteller-Datenblatt übertragen. Bestätigen Sie Ihre Netzanschlussbedingungen und Konfiguration vor der Bestellung mit unseren Ingenieuren.
- GoodWe · SAJ · Pylontech · EcoFlow · Chintaus den eigenen Listen des Herstellers zusammengestellt
- Datenblätter hinterlegtPro Artikel
- Innerhalb von 24 hTechnische Rückmeldung
- MOQ 1 Stück· EU-Lieferung
- Technisch geprüfte KonfigurationenMesslogik
Dimensionieren Sie es auf die Last. Erweitern Sie es später.
Modulare Stapel skalieren mit dem Projekt, anstatt eine Entscheidung am ersten Tag zu erzwingen.
Modulenergie
3.552 kWh bei 48 V Nennspannung, 74 Ah, LFP-Zellen.
Prüfen Sie es, bevor Sie es spezifizieren.

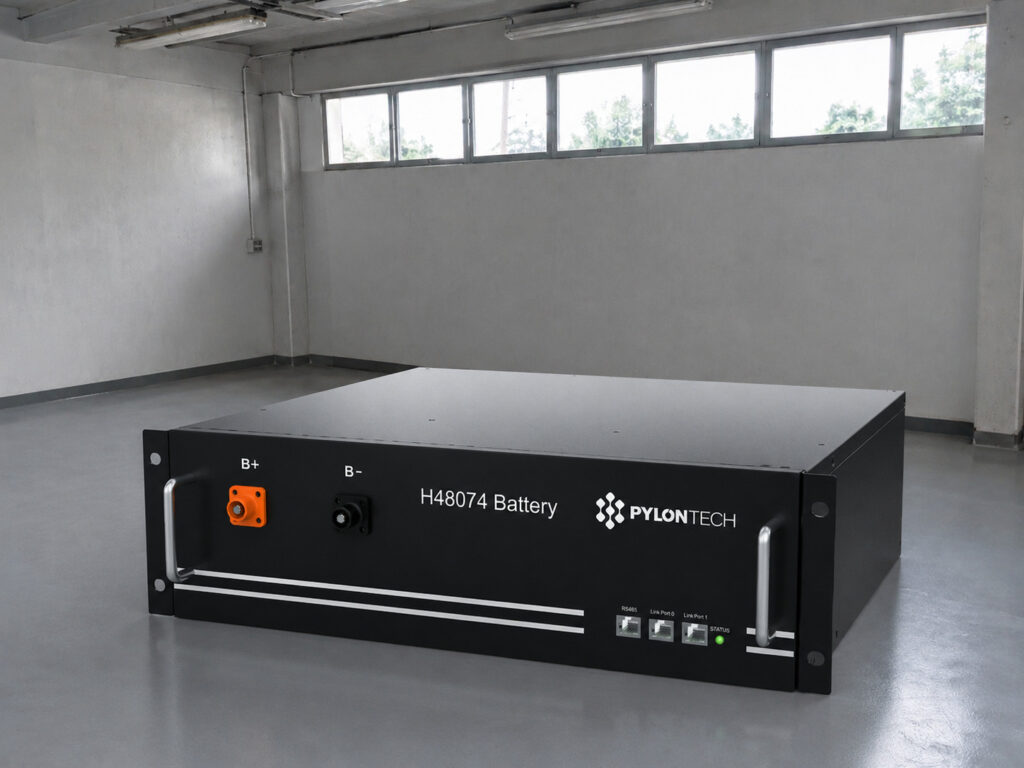

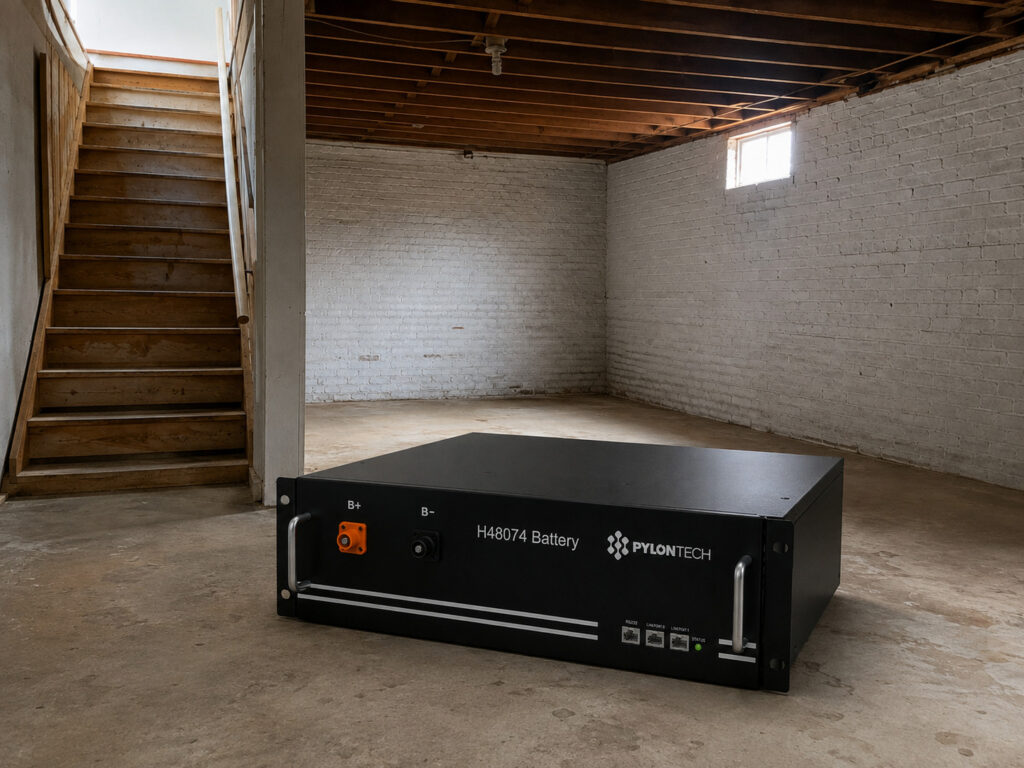

Offizielle Renderings, Installationsfotos und System-Panels für diese Modellreihe.
Herstellerbilder aus der offiziellen Dokumentation.
Herstellerbilder aus der offiziellen Dokumentation.
Spezifikationen
Every value exactly as published in the official H48074 documentation.
Dokumente
Vervollständigen Sie das System
Systemperipherie und Zubehör, passend zu diesem Modell. Jede Kombination folgt der offiziellen Kompatibilitätsliste des Herstellers.
Chint DTSU666 intelligenter Stromzähler
- [1]Chint DTSU666 intelligenter Stromzähler
Pylontech FH48074 Modul
- [1]Pylontech FH48074 Modul
Wählen Sie die Leistungsklasse
Pylontech-Familie. Gleiche Technik, andere Größe.
Jede Zahl stammt direkt aus dem offiziellen Herstellerdatenblatt.
Konfiguration 3
Ein X-series V2-String benötigt 2 bis 10 Module hinter einem SC-Controller; H-series V2-Racks sind die 1000-V-Klasse für größere Anlagen.
- H48050: 2.4 kWh, 48 V, 50 Ah pro Modul; ein voller 10-Modul-String ergibt 10 x 2.4 kWh = 24 kWh, einfache Arithmetik.
- H48074: 3.552 kWh, 48 V, 74 Ah pro Modul; ein voller String ergibt 10 x 3.552 kWh = 35.52 kWh.
- Spannungsklasse: X-series V2-Strings befinden sich in der 600 V-Klasse, H-series V2-Racks in der 1000 V-Klasse, gemäß den Betriebshandbüchern von Pylontech.
Jeder String benötigt genau ein SC-series Steuermodul zum Schalten, Schutz und Kommunikation; in der V2-Generation kommuniziert das Master-Steuermodul direkt mit dem Wechselrichter, sodass kein separates MBMS erforderlich ist.
- SC0500-40S-V2: 60 bis 600 Vdc Fenster, maximal 40 A Ladung und Entladung.
- SC0500-100S-V2: 60 bis 600 V Gleichspannung, 80 A.
- SC1000-100S-V2: 200 bis 1000 V Gleichspannung, 80 A, für Racks der 1000 V-Klasse.
- Parallel: jeder parallele Strang hat seinen eigenen Controller; der V2-Master koordiniert die Gruppe.
Nein. Force H1/H2/H3 Systeme verwenden FH-präfixierte Stapelmodule; H48050 und H48074 sind Rackmodule für PowerCube V2 Systeme.
- Gleiches Rack, unterschiedliche Kapazität: H48050 ist 1P15S mit 15 Zellen; H48074 ist 2P15S mit 30 Zellen, laut Pylontech-Daten.
- Controller-Übereinstimmung: beide Module werden von den Controllern SC0500-40S-V2, SC0500-100S-V2 und SC1000-100S-V2 verwaltet.
- Bestellung: bestätigen Sie die String-Zusammensetzung und die Controller-Paarung für Ihre Spannungsklasse mit dem Angebot.
Installation und Verdrahtung 1
Alle Module und Controller teilen sich eine Grundfläche von 442 x 390 mm und werden im Innenbereich mit IP20 montiert.
- Module: H48050 ist 100 mm hoch und wiegt 24 kg; H48074 ist 132 mm hoch und wiegt 32 kg.
- Controller: 87 bis 132 mm hoch, 7 bis 9 kg, 8 W Eigenverbrauch.
- Kommunikation: Modbus RTU, CAN und LAN am Controller.
- Umgebung: Module arbeiten bei 0 bis 50 C (Systemladefenster gemäß Handbuch); Controller sind für -20 bis +65 C ausgelegt.
Betrieb und Garantie 1
Pylontech gibt für das V2-System 5000 Zyklen auf LFP-Zellen mit einer Auslegungslebensdauer von 15+ Jahren an.
- Modulbetrieb: H48050 läuft mit 10 A Standard, 25 A normal, 50 A maximal; H48074 läuft mit 14.8 A Standard, 37 A normal, 74 A maximal.
- Der Reglerbegrenzung: Strangstrom wird durch den Regler begrenzt, 40 A am SC0500-40S-V2 und 80 A an den 100S-Reglern; der nutzbare Systemstrom folgt den Batteriemodulen im Strang.
- Lebensdauer des Controllers: die SC-Module sind für 15+ Jahre Betrieb spezifiziert.
Verfügbarkeit & Konformität 1
Gemäß der Dokumentation von Pylontech sind die Module nach IEC 62619, IEC 63056, VDE 2510-50 und IEC 62040-1 zertifiziert, mit CE-Kennzeichnung (LVD und RED) und TUV-Zertifizierung.
- Transport: UN38.3 getestet und als UN 3090 Lithium-Batterien versendet.
- EMV und Umwelt: IEC 61000 und EN 55022 EMV-Einträge sowie GB/T 2423 Umwelttests sind in der Zertifikatsliste aufgeführt.
- Projektdatei: Netzanschlusszertifikate gehören zur Wechselrichterseite; bestätigen Sie den vollständigen Zertifikatssatz für Ihr Projekt mit dem Angebot.
