SAJ H2-10K-T3 (10-kW-Dreiphasen-Hybrid-Wechselrichter)
Beschreibung
Gewerbliches Multi-Pitch-Tracking mit null DC-Strom-Clipping.
Der SAJ H2-12K-T3 ist ein 12-kW-Dreiphasen-Hybrid-Wechselrichter in Gewerbequalität mit einer maximalen Scheinleistung von 13.200 VA und einem Solar-Eingang von 24 kWp über 3 unabhängige 40-A-MPPT-Kanäle, entwickelt für große Wohnanlagen, Werkstätten und schnelles Laden von Batteriespeichern.
24.000 Wp Massive Solarabsorption (200 % Verhältnis)
Nutzt reichlich Solarenergie über Dächer mit mehreren Neigungen und versorgt gleichzeitig Wärmepumpen im Haushalt und 50-A-Batterieladung.
3 unabhängige 40-A-MPPT-Tracker
Beseitigt String-Mismatch über 3 verschiedene Dachneigungen und akzeptiert 6 Strings mit leistungsstarken bifazialen Modulen.
13.200 VA Scheinleistung dreiphasig (19,1 A)
Bietet starke Dauerleistung für gewerbliche Geräte, HLK und dedizierte Notstrom-Unterverteilungen.
100 % Phasenunsymmetrie-Ausgang
Leitet Strom dynamisch an stark belastete einphasige Maschinen um, ohne teuren Netzstrom zu beziehen.
Weitere Produktdetails
Ausgedehnte Anwesen-Dächer mit 3 unterschiedlichen Dachneigungen erleiden erhebliche Mismatch-Verluste, wenn sie auf weniger Trackern kombiniert werden. Der H2-12K-T3 verfügt über 3 unabhängige 40-A-MPPT-Kanäle (Isc 50 A), um 6 Strings moderner 600W+-bifazialer Module zu optimieren.
- 3 MPPT-Kanäle ermöglichen dediziertes Tracking für Ost-, Süd- und West-Dachneigungen ohne String-Mismatch.
- Absorbiert bis zu 24.000 Wp Solargenerierung und leitet Tagesstrom direkt in Anlagenlasten und 50-A-Speicherbänke.
- Weites MPPT-Betriebsfenster (180–900 V) optimiert den Ertrag bei extremen Temperaturschwankungen.
SAJ H2
Modelle im Vergleich
Seitlich scrollen, um alle Modelle zu vergleichen.
4 Modelle
AC-Nennleistung
12 kW
15 kW
20 kW
10 kW
Phase
Dreiphasig
Dreiphasig
Dreiphasig
Dreiphasig
MPPT-Tracker
3
3
3
3
Max. Wirkungsgrad
98,0 %
98,0 %
98,0 %
98,0 %
Batteriespannung
180~800 V
180~800 V
180~800 V
180~800 V
Schutzart
IP65
IP65
IP65
IP65
Gewicht
50 kg
50 kg
50 kg
50 kg
Abmessungen
576*659*242 mm
576*659*242 mm
576*659*242 mm
576*659*242 mm
Schnelleres Laden des Batteriespeichers mit dynamischer einphasiger Lastkompensation.
Mit einer robusten 50-A-Batterieschnittstelle (180–800 V) und 100 % Phasenunsymmetrie-Fähigkeit lädt der Wechselrichter Speicher schnell auf und vermeidet gleichzeitig Netzbezugsstrafen bei asymmetrischen Lasten. Ein Lade-/Entladedurchsatz von 50 A lädt 15–25-kWh-Batteriespeicher-Stacks während kurzer mittäglicher Solarspitzen schneller auf. Er verschiebt dynamisch bis zu 100 % der Kapazität auf eine einzelne stark belastete Phase, um Netzeinkäufe zu vermeiden. Das IP65-Druckguss-Aluminiumgehäuse ermöglicht eine saubere Innenmontage im Versorgungsbereich oder eine geschützte Außeninstallation (-40 bis +60 °C).
Backup skaliert mit der AC-Nennleistung.
12 kVA Dauerleistung und 18 kVA für drei Sekunden decken eine breitere geschützte Last ab als die 10K, bei gleicher USV-Taktung.
B2-Paarung unverändert.
Zwei Anschlüsse, 50 A, 180–800 V LiFePO4 über BC2-HV1, das Batterie-Regal wird nicht zurückgesetzt, wenn die AC-Leistung von 10 auf 12 kW wechselt.
Technische Daten
Hochdurchsatz-Energiemanagement in Gewerbequalität, entwickelt für große elektrifizierte Anwesen.
24-kWp-Solareingang mit 13,2 kVA maximaler Scheinleistung über 3 MPPTs.
Entworfen für große Wohnanlagen und gewerbliche Werkstätten, erhöht der H2-12K-T3 die AC-Ausgangsleistung auf 12.000 W Dauerleistung (max. 13.200 VA). Seine 3 unabhängigen MPPT-Tracker absorbieren bis zu 24.000 Wp Solarenergie vom Dach und versorgen problemlos mehrzonige Wärmepumpen, EV-Wallboxen und 50-A-Batterieladezyklen mit 100%iger Phasenunsymmetrie-Kompensation.
- Kontinuierliche Dreiphasenleistung
- 12.000 VA
- 200 % Solar-DC-Aufnahme
- 24.000 Wp
- Hochratiger Batterieanschluss
- 50 A
- Hoher Stringstrom
- 40 A / MPPT
Wechselrichter
- Phase
- Dreiphasig
- Topologie
- Nicht isoliert
- MPP-Tracker
- 3
- Kommunikation
- Wi-Fi/Ethernet/4G (optional)
Solar-Eingang
- Max. PV-Array-Leistung
- 24 kWp
- Max. DC-Spannung
- 1000 V
- MPP-Spannungsbereich
- 180~900 V
- Nenn-DC-Spannung
- 600 V
- Startspannung
- 180 V
- Max. Eingangsstrom pro MPPT
- 40 A
- Max. Kurzschlussstrom pro MPPT
- 50 A
- Strings pro MPPT
- 2
Batterie
- Batterietyp
- LiFePO4
- Batterie-Spannungsbereich
- 180~800 V
- Max. Ladestrom
- 50 A
- Max. Entladestrom
- 50 A
- Batterieanschlüsse
- 2
Netz- und Backup-Ausgang
- Nenn-AC-Ausgangsleistung
- 12 kW
- Max. Schein-Ausgangsleistung
- 13,2 kVA
- AC-Spannungsbereich
- 3L+N+PE, 220/380, 230/400, 240/415; 180~280/312~485 V
- Nenn-Ausgangsstrom (netzgekoppelt)
- 17,4 A
- Max. Ausgangsstrom (netzgekoppelt)
- 19,2 A
- Max. AC-Eingangsstrom
- 28,3 A
- Ausgangsleistung im Backup-Betrieb
- 12 kVA
- Spitzen-Scheinleistung im Notstrombetrieb
- 18 kVA (3 s)
- Umschaltzeit bei Netzausfall
- ≤20 ms
- Leistungsfaktorbereich
- 0,8 voreilend~0,8 nacheilend
Wirkungsgrad
- Max. Wirkungsgrad
- 98,0 %
- Europäischer Wirkungsgrad
- 97,6 %
Physische Eigenschaften und Konformität
- Abmessungen
- 576*659*242 mm
- Gewicht
- 50 kg
- Schutzart
- IP65
- Betriebstemperatur
- -40 bis +60 (ab 45 mit Leistungsreduzierung) °C
- Normen und Netzanschlussrichtlinien
- EN 62109-1/2, EN 61000-6-2/4, EN 50438, EN 50549, C10/11, IEC 62116, IEC 61727, RD 1699, RD 413, UNE 206006, UNE 206007, NTS, CEI 0-16, CEI 0-21, AS 4777.2, NBR 16149, NBR 16150, VDE-AR-N 4105, VDE 0126-1-1
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der SAJ H2-12K-T3 (12-kW-Dreiphasen-Hybrid-Wechselrichter) gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.
Projektszenario

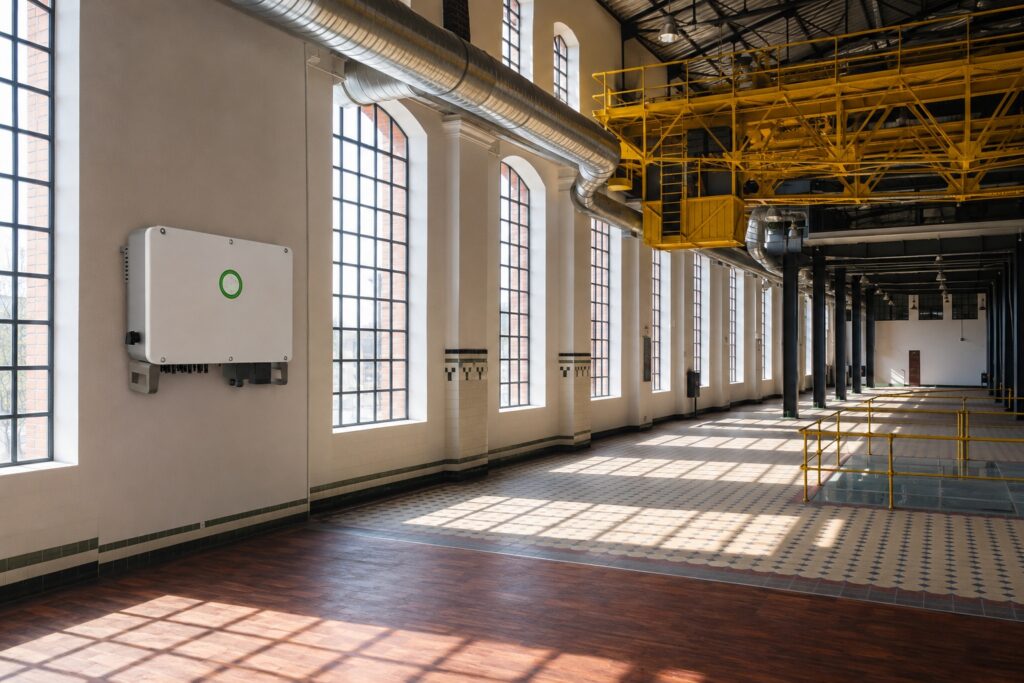

Große elektrifizierte Anwesen & kleine Werkstätten mit 18–24 kWp Solar
Große Wohnimmobilien oder gewerbliche Autowerkstätten mit Drehstromwerkzeugen und Multi-Split-Wärmepumpen.
12 kW kontinuierliche AC-Leistung bieten die zusätzliche Kapazität, um Maschinen ohne Netzbezug zu betreiben, während der 24-kWp-Solar-Eingang ein schnelles Laden der Batteriespeicher gewährleistet.
- GrenzeWenn die gesamte gewerbliche Solarkapazität 25 kWp übersteigt (bis zu 30–40 kWp) und die kontinuierliche Gebäudelast 12 kW übersteigt, steigen Sie auf den H2-15K-T3 oder H2-20K-T3 auf. ---
Was Linker mit Ihnen klärt
- Wenn die gesamte gewerbliche Solarkapazität 25 kWp übersteigt (bis zu 30–40 kWp) und die kontinuierliche Gebäudelast 12 kW übersteigt, steigen Sie auf den H2-15K-T3 oder H2-20K-T3 auf. ---
Dokumente
SAJ H2 10-30K Dreiphasen-Hybridwechselrichter Datenblatt (Europa, EN) SAJ H2-Serie (10-30K) T2/T3 Datenblatt (EN, BEU)Produktfragen
Welche Größe von AC-Leistungsschalter und Kabelquerschnitt sind für den H2-12K-T3 erforderlich?
25 A oder 32 A dreipoliger Leitungsschutzschalter; 5 × 4 mm² bis 5 × 6 mm² Kupferkabel. Der H2-12K-T3 liefert einen nominalen kontinuierlichen Ausgangsstrom von 17,4 A pro Phase (max. Ausgangsstrom 19,1 A @ 400 V). Ein dreipoliger 25 A oder 32 A Leitungsschutzschalter (MCB) im Hauptverteiler ist bei europäischen Installationen Standard.
Kann der H2-12K-T3 unsymmetrische einphasige Lasten in einer Werkstatt verarbeiten?
Ja. Ein 100 % phasenunsymmetrischer Ausgang verlagert Leistung auf belastete Phasen. Wenn eine gewerbliche Werkstatt 5 kW an Phase L1 und nur jeweils 1 kW an L2 und L3 bezieht, leitet der H2-12K-T3 die interne Wechselrichterleistung dynamisch um, um 5 kW direkt an L1 bereitzustellen und den Netzeinspeisebezug auf null zu halten.
Systemkomponenten
Empfohlene Komponenten
SAJ B2 HV-Batteriesystem (BC2-HV1 Steuereinheit + BU2-5.0-HV1/HV5-Module, 5,0–25,0 kWh stapelbar)
Artikelnr.: DLK-SAJ-B2100HV1
SAJs H2/HS2/HS3/AS2/AS3-Konfigurationsanleitung V1.0, Abschnitt 2, nennt den H2-Serie-Speicher-Wechselrichter mit der Batterie der BU2-Serie oder der Batteriesteuereinheit der BC2-Serie als erforderlichen Gerätesatz. Die Batterieseite ändert sich nicht mit der Wechselrichtergröße: Dieses 10-kW-Gerät nutzt dasselbe 180–800-V-Fenster und denselben 50-A-Lade- und Entladestrom wie das 30-kW-Modell.
Freigegebene Kombinationen
SAJ B2-10.0-HV1Artikelnr. DLK-SAJ-B2100HV1B2-5.0-HV1 bis B2-25.0-HV1 und B2-5.0-HV5 bis B2-25.0-HV5, über das Steuermodul BC2-HV1. SAJs Configuration Instructions V1.0 geben das System als H2 plus BC2 plus BU2 an. VORBEHALT: Die unterzeichnete Erklärung ist SAJs Ozeanien-Ausgabe und nennt die -AU-Modellvarianten. Lassen Sie sich die EU- und DE-Varianten vor einer Erstbestellung von SAJ schriftlich bestätigen.
SAJ B2-10.0-HV5Artikelnr. DLK-SAJ-B2100HV5B2-5.0-HV1 bis B2-25.0-HV1 und B2-5.0-HV5 bis B2-25.0-HV5, über das Steuermodul BC2-HV1. SAJs Configuration Instructions V1.0 geben das System als H2 plus BC2 plus BU2 an. VORBEHALT: Die unterzeichnete Erklärung ist SAJs Ozeanien-Ausgabe und nennt die -AU-Modellvarianten. Lassen Sie sich die EU- und DE-Varianten vor einer Erstbestellung von SAJ schriftlich bestätigen.
SAJ B2-15.0-HV1Artikelnr. DLK-SAJ-B2150HV1B2-5.0-HV1 bis B2-25.0-HV1 und B2-5.0-HV5 bis B2-25.0-HV5, über das Steuermodul BC2-HV1. SAJs Configuration Instructions V1.0 geben das System als H2 plus BC2 plus BU2 an. VORBEHALT: Die unterzeichnete Erklärung ist SAJs Ozeanien-Ausgabe und nennt die -AU-Modellvarianten. Lassen Sie sich die EU- und DE-Varianten vor einer Erstbestellung von SAJ schriftlich bestätigen.
SAJ B2-15.0-HV5Artikelnr. DLK-SAJ-B2150HV5B2-5.0-HV1 bis B2-25.0-HV1 und B2-5.0-HV5 bis B2-25.0-HV5, über das Steuermodul BC2-HV1. SAJs Configuration Instructions V1.0 geben das System als H2 plus BC2 plus BU2 an. VORBEHALT: Die unterzeichnete Erklärung ist SAJs Ozeanien-Ausgabe und nennt die -AU-Modellvarianten. Lassen Sie sich die EU- und DE-Varianten vor einer Erstbestellung von SAJ schriftlich bestätigen.
SAJ B2-20.0-HV1Artikelnr. DLK-SAJ-B2200HV1B2-5.0-HV1 bis B2-25.0-HV1 und B2-5.0-HV5 bis B2-25.0-HV5, über das Steuermodul BC2-HV1. SAJs Configuration Instructions V1.0 geben das System als H2 plus BC2 plus BU2 an. VORBEHALT: Die unterzeichnete Erklärung ist SAJs Ozeanien-Ausgabe und nennt die -AU-Modellvarianten. Lassen Sie sich die EU- und DE-Varianten vor einer Erstbestellung von SAJ schriftlich bestätigen.
SAJ B2-20.0-HV5Artikelnr. DLK-SAJ-B2200HV5B2-5.0-HV1 bis B2-25.0-HV1 und B2-5.0-HV5 bis B2-25.0-HV5, über das Steuermodul BC2-HV1. SAJs Configuration Instructions V1.0 geben das System als H2 plus BC2 plus BU2 an. VORBEHALT: Die unterzeichnete Erklärung ist SAJs Ozeanien-Ausgabe und nennt die -AU-Modellvarianten. Lassen Sie sich die EU- und DE-Varianten vor einer Erstbestellung von SAJ schriftlich bestätigen.
SAJ B2-25.0-HV1Artikelnr. DLK-SAJ-B2250HV1B2-5.0-HV1 bis B2-25.0-HV1 und B2-5.0-HV5 bis B2-25.0-HV5, über das Steuermodul BC2-HV1. SAJs Configuration Instructions V1.0 geben das System als H2 plus BC2 plus BU2 an. VORBEHALT: Die unterzeichnete Erklärung ist SAJs Ozeanien-Ausgabe und nennt die -AU-Modellvarianten. Lassen Sie sich die EU- und DE-Varianten vor einer Erstbestellung von SAJ schriftlich bestätigen.
SAJ B2-25.0-HV5Artikelnr. DLK-SAJ-B2250HV5B2-5.0-HV1 bis B2-25.0-HV1 und B2-5.0-HV5 bis B2-25.0-HV5, über das Steuermodul BC2-HV1. SAJs Configuration Instructions V1.0 geben das System als H2 plus BC2 plus BU2 an. VORBEHALT: Die unterzeichnete Erklärung ist SAJs Ozeanien-Ausgabe und nennt die -AU-Modellvarianten. Lassen Sie sich die EU- und DE-Varianten vor einer Erstbestellung von SAJ schriftlich bestätigen.
SAJ B2-5.0-HV1Artikelnr. DLK-SAJ-B250HV1B2-5.0-HV1 bis B2-25.0-HV1 und B2-5.0-HV5 bis B2-25.0-HV5, über das Steuermodul BC2-HV1. SAJs Configuration Instructions V1.0 geben das System als H2 plus BC2 plus BU2 an. VORBEHALT: Die unterzeichnete Erklärung ist SAJs Ozeanien-Ausgabe und nennt die -AU-Modellvarianten. Lassen Sie sich die EU- und DE-Varianten vor einer Erstbestellung von SAJ schriftlich bestätigen.
SAJ B2-5.0-HV5Artikelnr. DLK-SAJ-B250HV5B2-5.0-HV1 bis B2-25.0-HV1 und B2-5.0-HV5 bis B2-25.0-HV5, über das Steuermodul BC2-HV1. SAJs Configuration Instructions V1.0 geben das System als H2 plus BC2 plus BU2 an. VORBEHALT: Die unterzeichnete Erklärung ist SAJs Ozeanien-Ausgabe und nennt die -AU-Modellvarianten. Lassen Sie sich die EU- und DE-Varianten vor einer Erstbestellung von SAJ schriftlich bestätigen.
SAJ BC2-HV1Artikelnr. DLK-SAJ-BC2HV1B2-5.0-HV1 bis B2-25.0-HV1 und B2-5.0-HV5 bis B2-25.0-HV5, über das Steuermodul BC2-HV1. SAJs Configuration Instructions V1.0 geben das System als H2 plus BC2 plus BU2 an. VORBEHALT: Die unterzeichnete Erklärung ist SAJs Ozeanien-Ausgabe und nennt die -AU-Modellvarianten. Lassen Sie sich die EU- und DE-Varianten vor einer Erstbestellung von SAJ schriftlich bestätigen.
SAJ BU2-5.0-HV1Artikelnr. DLK-SAJ-BU250HV1B2-5.0-HV1 bis B2-25.0-HV1 und B2-5.0-HV5 bis B2-25.0-HV5, über das Steuermodul BC2-HV1. SAJs Configuration Instructions V1.0 geben das System als H2 plus BC2 plus BU2 an. VORBEHALT: Die unterzeichnete Erklärung ist SAJs Ozeanien-Ausgabe und nennt die -AU-Modellvarianten. Lassen Sie sich die EU- und DE-Varianten vor einer Erstbestellung von SAJ schriftlich bestätigen.
SAJ BU2-5.0-HV5Artikelnr. DLK-SAJ-BU250HV5B2-5.0-HV1 bis B2-25.0-HV1 und B2-5.0-HV5 bis B2-25.0-HV5, über das Steuermodul BC2-HV1. SAJs Configuration Instructions V1.0 geben das System als H2 plus BC2 plus BU2 an. VORBEHALT: Die unterzeichnete Erklärung ist SAJs Ozeanien-Ausgabe und nennt die -AU-Modellvarianten. Lassen Sie sich die EU- und DE-Varianten vor einer Erstbestellung von SAJ schriftlich bestätigen.
SAJ CB3-HVCArtikelnr. DLK-SAJ-CB3HVCB2-5.0-HV1 bis B2-25.0-HV1 und B2-5.0-HV5 bis B2-25.0-HV5, über das Steuermodul BC2-HV1. SAJs Configuration Instructions V1.0 geben das System als H2 plus BC2 plus BU2 an. VORBEHALT: Die unterzeichnete Erklärung ist SAJs Ozeanien-Ausgabe und nennt die -AU-Modellvarianten. Lassen Sie sich die EU- und DE-Varianten vor einer Erstbestellung von SAJ schriftlich bestätigen.
SAJ CB3-L261Artikelnr. DLK-SAJ-CB3L261B2-5.0-HV1 bis B2-25.0-HV1 und B2-5.0-HV5 bis B2-25.0-HV5, über das Steuermodul BC2-HV1. SAJs Configuration Instructions V1.0 geben das System als H2 plus BC2 plus BU2 an. VORBEHALT: Die unterzeichnete Erklärung ist SAJs Ozeanien-Ausgabe und nennt die -AU-Modellvarianten. Lassen Sie sich die EU- und DE-Varianten vor einer Erstbestellung von SAJ schriftlich bestätigen.
SAJ CB3-M20Artikelnr. DLK-SAJ-CB3M20B2-5.0-HV1 bis B2-25.0-HV1 und B2-5.0-HV5 bis B2-25.0-HV5, über das Steuermodul BC2-HV1. SAJs Configuration Instructions V1.0 geben das System als H2 plus BC2 plus BU2 an. VORBEHALT: Die unterzeichnete Erklärung ist SAJs Ozeanien-Ausgabe und nennt die -AU-Modellvarianten. Lassen Sie sich die EU- und DE-Varianten vor einer Erstbestellung von SAJ schriftlich bestätigen.
