SAJ

HS2-5K-T2-X

5-kW-Dreiphasen-Hybrid-Wechselrichter

Artikelnr.: DLK-SAJ-HS25KT2X

AC-Nennleistung: 5 kW
Phase: 3L+N+PE
MPPT-Tracker: 2
Max. Wirkungsgrad: 98,0 %

Modell Modelle im Vergleich

Bestellbar · Lieferzeit wird nach Auftragseingang bestätigt

Voraussichtliche Lieferung innerhalb Deutschlands: 39,00 € bis 90,00 € · Die endgültigen Frachtkosten werden in Ihrer Proforma ausgewiesen.

Für Partnerpreise anmelden Produkt anfragen

Dokumente

Planen mit HS2-5K-T2-X

Neues System, Erweiterung oder Austausch? Linker Berater startet direkt mit diesem Modell und fragt nur die noch offenen Angaben ab (Bestandsmodell, Menge, PLZ, Montagetermin).

Beschreibung

Volle Kompatibilität mit modernen 500W+ Solarmodulen für Privathaushalte.

Der SAJ HS2-5K-T2-X ist ein dreiphasiger 5-kW-Hybrid-Wechselrichter für Privathaushalte mit zwei 16-A-MPPT-Kanälen und einem 30-A-Hochdurchsatz-Batterieanschluss, entwickelt, um moderne 500-W-plus-Solarmodule zu nutzen und einen ausgewogenen 400-V-Notstrombetrieb zu gewährleisten.

SAJ HS2-5K-T2-X (5-kW-Dreiphasen-Hybrid-Wechselrichter)

16 A Hochstrom-Doppel-MPPTs, 100 % kompatibel mit modernen Hochleistungs-Wohnmodulen über 500 W (Isc 19,2 A) ohne DC-Strom-Clipping.
30-A-Schnelllade-Batterieschnittstelle
Ermöglicht 20 % schnelleres Laden als Standard-25-A-Wohn-Wechselrichter und maximiert die Erfassung in kurzen Sonnenfenstern.
100 % Phasenunsymmetrischer Ausgang
Leitet Strom dynamisch an stark belastete einphasige Haushaltsstromkreise um, ohne teuren Netzstrom zu beziehen.
Nahtlose UPS-Notstromversorgung unter 10 ms
Integrierter automatischer Umschalter versorgt kritische Haushaltselektronik und Heizungssteuerungen während Stromausfällen kontinuierlich.

Weitere Produktdetails

Moderne private Solarmodule arbeiten mit 13–15 A, wodurch ältere 12,5-A-Wechselrichter die Spitzenleistung mittags kappen. Der HS2-5K-T2-X bietet 16 A Dauerstrom pro MPPT (Isc 19,2 A), um 100 % der Solarerzeugung zu erfassen.

Zwei unabhängige MPPT-Kanäle verfolgen separate Dachausrichtungen bis zu einer Startspannung von 180 V.
Weites MPPT-Betriebsspannungsfenster (180–900 V) optimiert den Ertrag bei extremen Temperaturschwankungen.
97,6% europäischer Wirkungsgrad minimiert interne thermische Verluste bei kontinuierlichem Volllast-Export.

HS2

Modelle im Vergleich

Nur Unterschiede anzeigen

Seitlich scrollen, um alle Modelle zu vergleichen.

4 Modelle

SAJ HS2-5K-T2-X (5-kW-Dreiphasen-Hybrid-Wechselrichter)

Dieses Modell

Für Preise anmelden

SAJ HS2-10K-T2-X

Für Preise anmelden

SAJ HS2-6K-T2-X

Für Preise anmelden

SAJ HS2-8K-T2-X

Für Preise anmelden

AC-Nennleistung

5 kW

10 kW

6 kW

8 kW

Phase

3L+N+PE

MPPT-Tracker

Max. Wirkungsgrad

98,0 %

Batteriespannung

180~600 V

Schutzart

IP65

Gewicht

32 kg

Abmessungen

450*626*365 mm (H*W*D)

Vollständige technische Daten ansehen

Schnelleres Laden des Batteriespeichers mit dynamischer einphasiger Lastkompensation.

Mit einem 30-A-Hochspannungs-Batterieanschluss und 100% Phasenunsymmetrie-Fähigkeit lädt der Wechselrichter Speicher schnell auf und vermeidet Netzeinspeisungsstrafen bei asymmetrischen Haushaltslasten. Der 30-A-Lade-/Entladedurchsatz füllt 5–15-kWh-Batteriestapel schneller während kurzer Mittagsspitzen der Solarenergie. Er verschiebt dynamisch bis zu 100% der Kapazität auf eine stark belastete Phase, um Netzeinkäufe zu vermeiden. Das IP65-Druckgussgehäuse ist für saubere Innen- oder geschützte Außeninstallationen zertifiziert (-35 bis +60 °C).

Speicher, der nicht auf die Leistung skaliert ist.

Der Batterieanschluss gehört zur Plattform, nicht zu dieser Größe: 180 bis 600 V bei 30 A Laden und Entladen, bis zu fünf BU2-5.0-HV1- oder HV5-Module an einem Schnellverbinder, 5 kWh bis 25 kWh. Ein moderater Spitzenbedarf und ein langer Abend sind eine normale Kombination, und dieses Gerät bedient sie.

Draußen oder in der Garage, bei 32 kg.

IP65 an einer 450 x 626 x 365 mm großen Wandeinheit, ausgelegt für -10 bis +50 °C mit Leistungsreduzierung über 45 °C, unter 35 dBA. Ein Gehäuse auf einer Halterung, ohne separaten Batterieschrank, für den man Platz finden muss.

Steckbar auf der AC-Seite, MC4 auf der Dachseite.

AC landet auf einem Steckverbinder auf 3L+N+PE und die Strings landen auf MC4 / H4. Der Spitzenwirkungsgrad beträgt 98,0 % und der europäische Wirkungsgrad 97,6 %, was die Kennzahl ist, die ein deutsches Jahr beschreibt und keinen Messpunkt.

Technische Daten

Modernes Hochstrom-Solar-Tracking für die dreiphasige Elektrifizierung von Privathaushalten.

16-A-Stringstrom und 30-A-Batterieladung in einem kompakten 5-kW-Gehäuse.

Entwickelt nach modernen Hochleistungs-PV-Standards, verfügt der HS2-5K-T2-X über zwei 16-A-MPPT-Eingänge, die moderne Solarmodule mit großen Wafern ohne Stromengpässe akzeptieren. Er lädt Hochvolt-Batteriespeicher mit bis zu 30 A (mit bis zu 5 kW DC-Ladegeschwindigkeit) und bietet eine ausgewogene 5.000-VA-Dreiphasen-Notstromversorgung mit UPS-Umschaltzeit unter 10 ms.

Kontinuierliche Dreiphasenleistung: 5.000 VA
150 % Solar-DC-Aufnahme: 7.500 Wp
Hochratiger Batterieanschluss: 30 A
Hoher Stringstrom: 16 A / MPPT

Wechselrichter

Phase: 3L+N+PE
Topologie: Nicht isoliert
MPP-Tracker: 2
Anzeige: LED+APP
Kommunikation: Wi-Fi/Ethernet/4G (optional)
Garantie: 5/10/15/20 Jahre

Solar-Eingang

Max. PV-Array-Leistung: 7,5 kWp
Max. DC-Spannung: 1000 V
MPP-Spannungsbereich: 180~900 V
Startspannung: 180 V
Max. Eingangsstrom pro MPPT: 16 A
Max. Kurzschlussstrom pro MPPT: 19,2 A
PV-Anschluss: MC4/H4

Batterie

Batterietyp: LiFePO4
Batterie-Spannungsbereich: 180~600 V
Max. Ladestrom: 30 A
Max. Entladestrom: 30 A
Batterieskalierung: BU2-5.0-HV1/5 (bis zu 5 Batteriemodule)
Batterieanschluss: Schnellverbinder

Netz- und Backup-Ausgang

Nenn-AC-Ausgangsleistung: 5 kW
Max. Schein-Ausgangsleistung: 5,5 kVA
Nenn-Ausgangsstrom: 7,2 A@230Vac
Max. Ausgangsstrom: 8,3 A
Max. AC-Eingangsstrom: 14,5 A@230Vac
Max. AC-Überstromschutz: 20,8 A
Max. AC-Fehlerstrom: 45,0 A
Einschaltstrom: 52,0 A
Ausgangsleistung im Backup-Betrieb: 5 kVA
Spitzen-Scheinleistung im Notstrombetrieb: 10000, 60s VA
Max. Strom des Backup-Ausgangs: 8,0 A
Umschaltzeit bei Netzausfall: ≤10 ms
Leistungsfaktorbereich: 0,8 voreilend~0,8 nacheilend
Strom-THD: <3 %
Backup-Spannungs-THD: <3 %
AC-Anschluss: Steckverbinder

Wirkungsgrad

Max. Wirkungsgrad: 98,0 %
Europäischer Wirkungsgrad: 97,6 %

Schutz

AFCI: Optional
Schnellabschaltung: Optional

Physisch und Umgebung

Abmessungen: 450*626*365 mm (H*W*D)
Gewicht: 32 kg
Schutzart: IP65
Betriebstemperatur: -10 bis +50 (>45 Derating) °C
Umgebungsfeuchtigkeit: 0-100 nicht kondensierend %
Höhe: 4000 (>3000 m Leistungsminderung) m
Geräusch: <35 dBA
Normen und Netzanschlussrichtlinien: EN 62109-1/2, EN 61000-6-2/4, EN 50438, EN 50549, C10/11, IEC 62116, IEC 61727, RD 1699, RD 413, UNE 206006, UNE 206007, NTS, CEI 0-16, CEI O-021, AS 4777.2, NBR 16149, NBR 16150 VDE-AR-N 4105, VDE 0126-1-1

Projekt-Eignung

Wo dieses Modell passt.

Szenarien, die zeigen, in welche Projekte der SAJ HS2-5K-T2-X (5-kW-Dreiphasen-Hybrid-Wechselrichter) gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.

Projektszenario

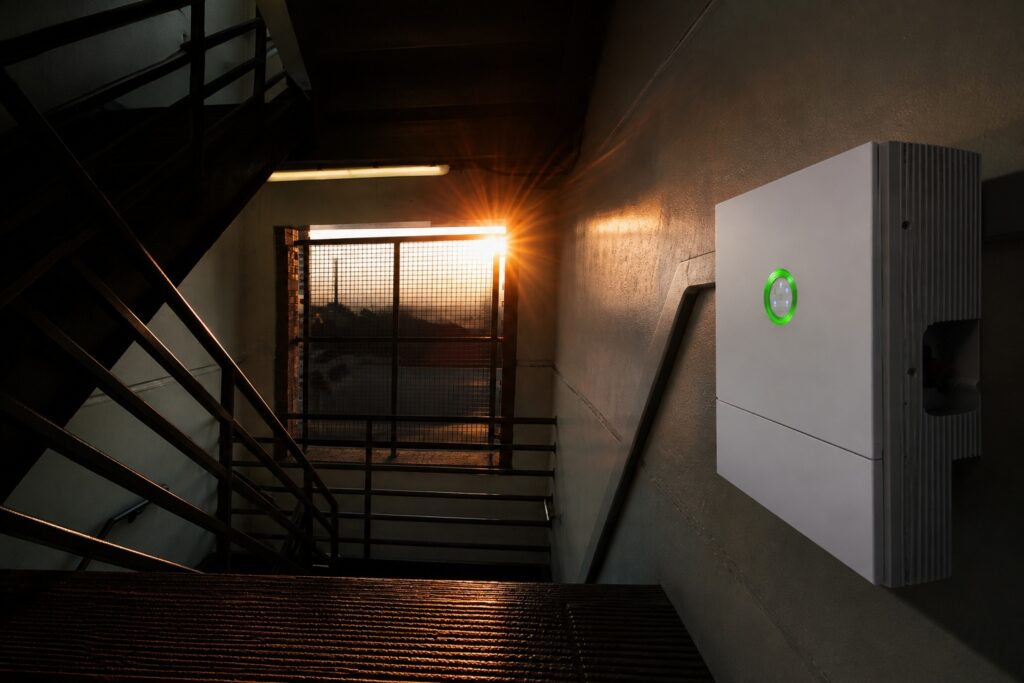

Kleine europäische Einfamilienhäuser (5–7,5 kWp PV) mit 500W+-Modulen

Häuser, die 12–16 moderne Hochstrommodule auf 1 oder 2 Dachflächen unter Drehstrom-Netzanschlussbedingungen installieren.

16-A-MPPT-Eingänge verhindern Stromkappung bei modernen Modulen, während der dreiphasige 5-kW-Ausgang die Netzphasen-Gleichgewichtsanforderungen erfüllt.

Eignung16-A-MPPT-Eingänge verhindern Strom-Clipping bei modernen Modulen, während die 5-kW-Dreiphasenausgabe die Anforderungen an die Netzphasenbalance erfüllt.
GrenzeWenn der Haushalt eine Luft-Wasser-Wärmepumpe (> 3 kW thermisch) oder ein Elektrofahrzeug betreibt, steigen Sie auf den HS2-6K-T2-X (6 kW) oder HS2-8K-T2-X (8 kW) für mehr elektrische Reserve um. ---

Was Linker mit Ihnen klärt

Wenn der Haushalt eine Luft-Wasser-Wärmepumpe (> 3 kW thermisch) oder ein Elektrofahrzeug betreibt, steigen Sie auf den HS2-6K-T2-X (6 kW) oder HS2-8K-T2-X (8 kW) für mehr elektrische Reserve um. ---

Dokumente

SAJ HS2 5-10K T2-X Datenblatt (EN) Datenblatt · PDF · EN

Produktfragen

Was ist der Vorteil eines 16-A-MPPT-Eingangs gegenüber einem Standard-12,5-A-Eingang bei einem 5-kW-Wechselrichter?

Beseitigt mittägliches Leistungs-Clipping bei modernen 450W–550W+ Solarmodulen. Moderne private Solarmodule (182-mm-Zellformat) haben Betriebsströme ($I_{\text{mp}}$) von etwa 13,0 A bis 14,5 A. Bei einem 12,5-A-Wechselrichter wird jeder Strom über 12,5 A als Wärme verworfen. Die 16-A-Auslegung des HS2-5K-T2-X (19,2 A Isc) extrahiert bei hellen Sommerstunden die volle Nennleistung aus modernen Modulen.

Welche Batteriesysteme sind mit diesem Modell nativ kompatibel?

SAJ B2-HV1 / B2-HV5 Hochvolt-Batterietürme (180–600 V). Der Wechselrichter verbindet sich direkt über CAN-Kommunikation mit den SAJ B2-HV1- und B2-HV5-Hochvolt-Batteriespeichern (von 5,0 kWh / 102,4 V bis 25,0 kWh / 512 V) und nutzt seine 30-A-Ladefähigkeit für schnelle Energiespeicherung.

Systemkomponenten

Empfohlene Komponenten

SAJ BU2-5.0-HV1/HV5 Batteriespeicher-Module (bis zu 5, 5,0–25,0 kWh)

Artikelnr.: DLK-SAJ-BU250HV1

In der Zeile zur Skalierbarkeit im Datenblatt des HS2 steht „BU2-5.0-HV1/5, bis zu 5 Batteriemodule“, und diese Zeile ist in der 5-kW-Spalte identisch: Der Abstieg auf die unterste Stufe reduziert nicht den Batteriespeicher, der dahinter installiert werden kann.
