SAJ CB2-71.6-HV5 (71,6 kWh C&I-Batteriespeicherschrank)
Beschreibung
Werksintegrierte Speicherstation ohne Platzbedarf im Innenraum.
Der SAJ CB2-57.3-HV5 ist ein 57,3 kWh vorintegrierter kommerzieller Außen-Batteriespeicher mit einer Nennspannung von 614,4 V, ausgestattet mit zwölf 50-A-BU2-HV5-Modulen, aktiver HVAC-Klimatisierung und Aerosol-Brandschutz für schlüsselfertiges gewerbliches Peak Shaving.
Vormontierter schlüsselfertiger Außenschrank
Werksseitig installierte Master-BMS, DC-Schaltanlage und interne Sammelschienen vermeiden Verzögerungen bei der Verkabelung vor Ort.
614,4 V gewerbliche Betriebsspannung
Direkter Hochspannungs-Handshake mit SAJ CHS2- und CH3-Hybrid-Wechselrichtern mit hoher elektrischer Spitzeneffizienz.
Integrierte HVAC-Klimatisierung und -Heizung
Hält optimale Batteriezelltemperaturen über extreme Außenjahreszeiten hinweg (-20 °C bis +50 °C) aufrecht.
Mehrstufiger Aerosol-Brandschutz
Automatisierte Wärmesensoren und integrierte Feuerunterdrückung gewährleisten die Sicherheit von Gewerbeimmobilien.
Weitere Produktdetails
Der Bau von feuerfesten Innenräumen für Batterieschaltanlagen verursacht hohe Baukosten und Planungsverzögerungen. Der CB2-57.3 wird als vollständig integrierter IP55-Außenschrank geliefert, der direkt an externe Betonfundamente angeschlossen werden kann.
- Verkabelt mit internen Hochspannungs-DC-Sammelschienen, motorisiertem Trennschalter und Master-BMS.
- Das integrierte HVAC-Gerät hält die Batteriezellen unabhängig von der Umgebungswitterung bei optimalen 20–25 °C.
- Automatische Aerosol-Brandunterdrückung und Gasdetektion gewährleisten zertifizierte industrielle Gebäudesicherheit.
SAJ CHS2 / CB2
Modelle im Vergleich
Seitlich scrollen, um alle Modelle zu vergleichen.
4 Modelle
Nennenergie
57,3 kWh
71,6 kWh
85,9 kWh
100,3 kWh
Schutzart
IP55
IP55
IP55
IP55
Betriebstemperatur
-30~50 °C
-30~50 °C
-30~50 °C
-30~50 °C
Gewicht
960 kg
1060 kg
1160 kg
1260 kg
Abmessungen
1980*988*1065 mm [H*W*D]
1980*988*1065 mm [H*W*D]
1980*988*1065 mm [H*W*D]
1980*988*1065 mm [H*W*D]
Arbeitet im Effizienz-Optimum kommerzieller Hybrid-Wechselrichter.
Der Betrieb von zwölf 50-A-Modulen in Reihe erhöht die Systemspannung auf 614,4 V Nennspannung (537,6–691,2 V Fenster), wodurch Strombelastung und Leitungswiderstandsverluste bei kontinuierlichem 50-A-Laden und -Entladen reduziert werden. Die 192S-LFP-Zellreihe in Serie bietet maximale elektrische Round-Trip-Effizienz an SAJ-CH3- und CHS2-Wechselrichtern. Die kontinuierliche 50-A-Stromstärke liefert bis zu 30 kW kontinuierliche DC-Lade- und Entladeleistung. Das Echtzeit-Master-BMS-Balancing gewährleistet eine gleichmäßige Spannung über alle 12 internen Module.
Außengehäuse IP55.
Bodenmontiert, klimatisierter Kühlung, CAN-verbunden. Für die CHS2-Batterieseite gebaut, kein Wohn-Stack.
150 A in HV-LFP.
Nennladung und -entladung bleiben bei 150 A, während Spannung und Energie mit der Modulanzahl steigen.
Technische Daten
Schlüsselfertiger kommerzieller Batteriespeicher für industrielles Peak Shaving und solaren Eigenverbrauch.
57,3-kWh-Kommerzieller Außenbatterieschrank mit vorintegrierter Brandunterdrückung und HVAC.
Als Einstiegskonfiguration in SAJs CB2-Außenspeicher-Linie für den kommerziellen Einsatz integriert dieser Schrank zwölf 50-A-BU2-HV5-Module und liefert 57,3 kWh bei 614,4 V Nennspannung. Er wird vollständig vorkabelt mit interner Temperaturregelung, Aerosol-Brandschutz und IP55-Außengehäuse geliefert, sodass keine separaten Innenräume für Batterien gebaut werden müssen.
- Nennspeicher
- 57,34 kWh
- Hochvolt-Bus
- 614,4 V
- Aktives Klima
- Integrierte Klimatisierung
- IP55-Gehäuse
- Schlüsselfertiges Pad
Batterieschrank
- Typ
- C&I Batterieschrank, SAJ CHS2 / CB2-Serie (LiFePO4)
- Nennenergie (kWh)
- 57,3 kWh
- Nutzbare Energie (kWh)
- 51,5 kWh
- Nennleistung (kW)
- 28,6 kW
- Anzahl der Batteriemodule
- 4
- Batteriemodul
- CBU2-14.33-HV5 — 14,33 kWh, 115 kg, 231 x 523 x 805 mm
- Steuermodul
- CBC2-HV5 — 28 kg, 225 x 483 x 610 mm
Elektrisch
- Nennspannung (V)
- 204,8 V
- Spannungsbereich (V)
- 179,2~230,4 V
- Nennkapazität (Ah)
- 280 Ah
- Max. Ladestrom / Entladestrom (A)
- 150 A
- Kommunikation
- CAN
Physisch & Umgebung
- Abmessungen (H x B x T, mm)
- 1980*988*1065 mm [H*W*D]
- Gewicht (kg)
- 960 kg
- Schutzart
- IP55
- Kühlmethode
- Klimaanlage
- Montage
- Freistehend
- Betriebstemperaturbereich (°C)
- -30~50 °C
- Umgebungsfeuchtigkeit
- 5~95 % (keine Kondensation)
- Max. Betriebshöhe (m)
- 2000 m
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der SAJ CB2-57.3-HV5 (57,3 kWh C&I-Batterieschrank) gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.
Projektszenario

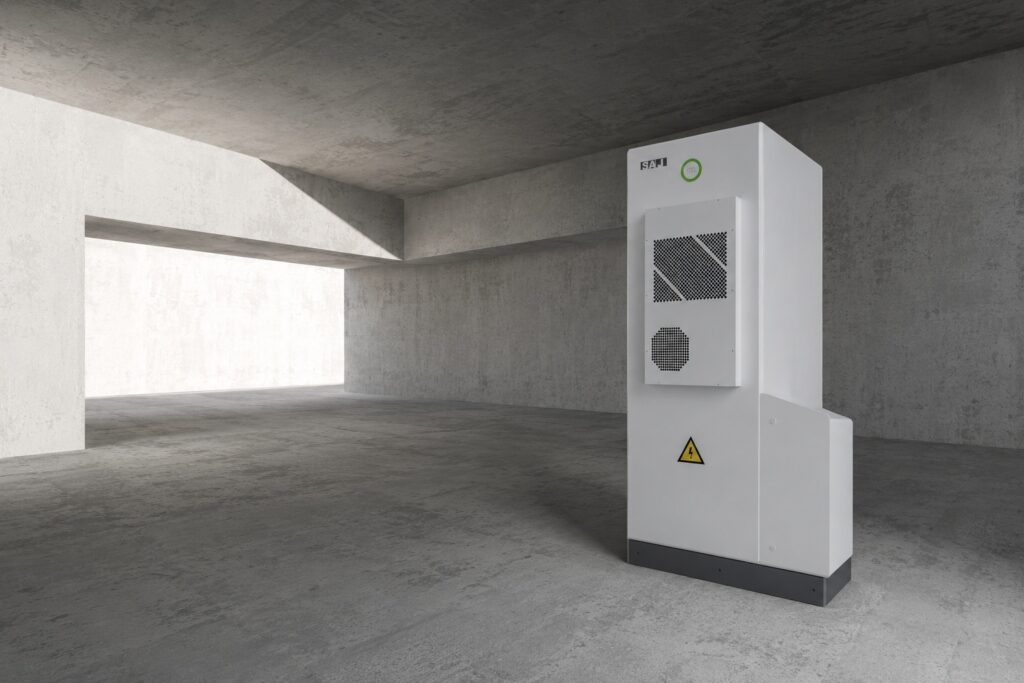

Gewerbliche Einrichtungen & Werkstätten (40–60 kWp Solar) mit Außenstellfläche
Gewerbliche Gebäude, die etwa 50 kWh Speicher für Peak Shaving benötigen, ohne Innenraumfläche für Batterie-Racks.
Der vorintegrierte Außenschrank lässt sich sauber auf einem externen Betonfundament neben dem Elektroraum installieren.
- GrenzeWenn die Anlage an eine 80–100-kW-Solaranlage angeschlossen ist und 3 bis 4 Stunden kontinuierliches Peak Shaving erfordert, steigen Sie auf den CB2-71.6-HV5 (71,6 kWh) oder CB2-100.3-HV5 (100,3 kWh) um. ---
Was Linker mit Ihnen klärt
- Wenn die Anlage an eine 80–100-kW-Solaranlage angeschlossen ist und 3 bis 4 Stunden kontinuierliches Peak Shaving erfordert, steigen Sie auf den CB2-71.6-HV5 (71,6 kWh) oder CB2-100.3-HV5 (100,3 kWh) um. ---
Dokumente
SAJ CHS2 All-in-One Datenblatt (Europa, EN), CB2-Schrank-Tabelle auf S.4Produktfragen
Welche Wechselrichter sind nativ mit dem CB2-57.3-HV5-Schrank kompatibel?
SAJ-CH3-Serie (75–125 kW) und CHS2-All-in-One-Stationen. Der Schrank arbeitet im DC-Bereich von 537,6 V bis 691,2 V und passt damit zu den Hochvolt-Batterieeingangsfenstern der SAJ-CH3-Kommerz-Hybrid-Wechselrichter und der SAJ-CHS2-All-in-One-Kommerzspeichersysteme.
Wie sind die physischen Abmessungen und das Gewicht dieses Schranks?
1300 × 1030 × 2250 mm; ca. 1.035 kg. Der Außenschrank misst 1.300 mm Breite × 1.030 mm Tiefe × 2.250 mm Höhe und wiegt ca. 1.035 kg. Er ist nach IP55 für die Aufstellung im Freien auf einem Betonfundament zertifiziert.
Systemkomponenten
Empfohlene Komponenten
SAJ eManager-C1 Pro Kommunikationsbox
Artikelnr.: DLK-SAJ-EMANAGERC1PRO
Das Datenblatt des eManager-C1 Pro gibt eine empfohlene Verwendung von „CHS2, 2 bis 10 Einheiten parallel“ an, was dieselbe C&I-Linie ist, zu der dieser Schrank gehört.
