SAJ CB2-71.6-HV5 (71,6 kWh C&I-Batteriespeicherschrank)
Beschreibung
Niedrigstrom-Langstrang-Übertragung für schwere kommerzielle Zyklen.

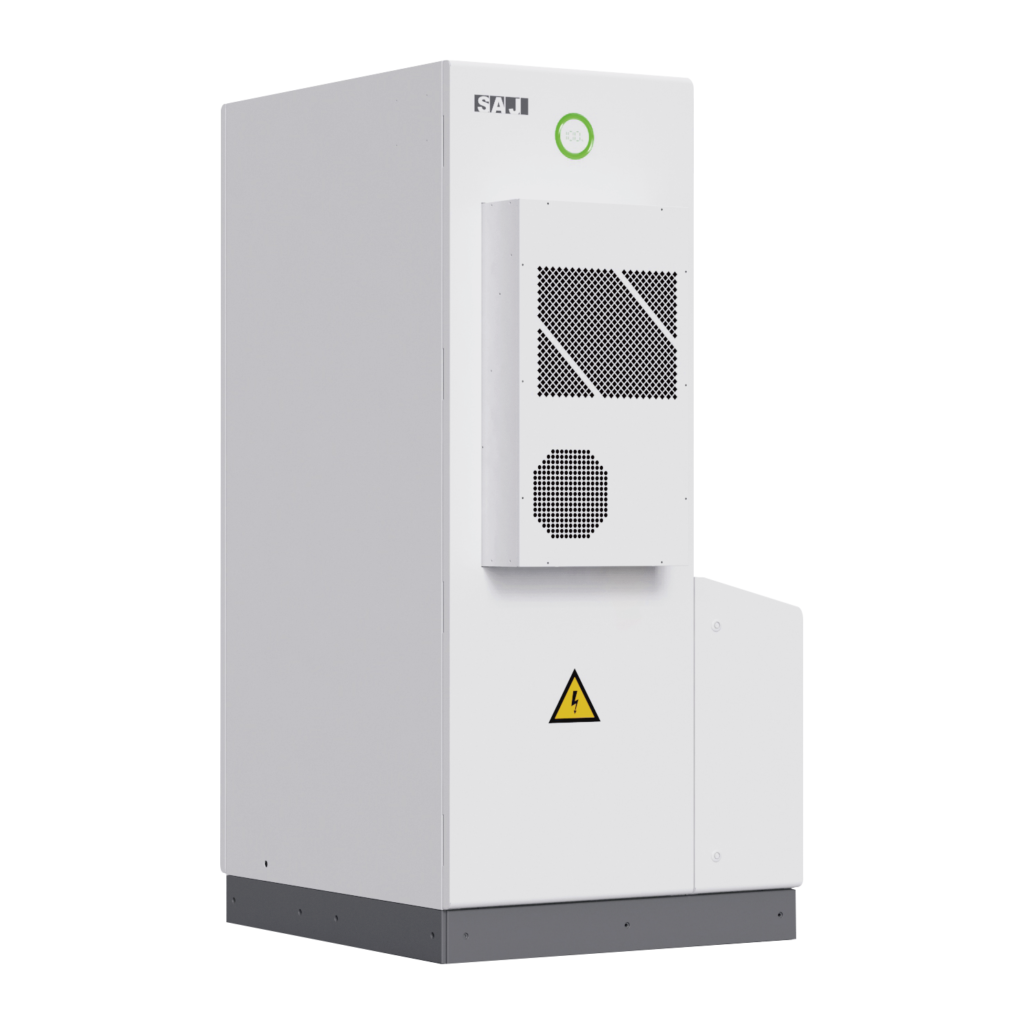

Der SAJ CB2-85.9-HV5 ist ein 85,9-kWh-vorintegrierter gewerblicher Außen-Batterieschrank mit einer Nennspannung von 921,6 V, ausgestattet mit achtzehn 50-A-BU2-HV5-Modulen, aktiver HVAC-Klimaregelung und Aerosol-Brandschutz für schwere industrielle Energiespeicherung.
921,6-V-Hochspannungs-Betriebsbus (18 Module)
Hohe Betriebsspannung minimiert DC-Übertragungsverluste in Kombination mit 75–125-kW-Kommerz-Hybridwechselrichtern.

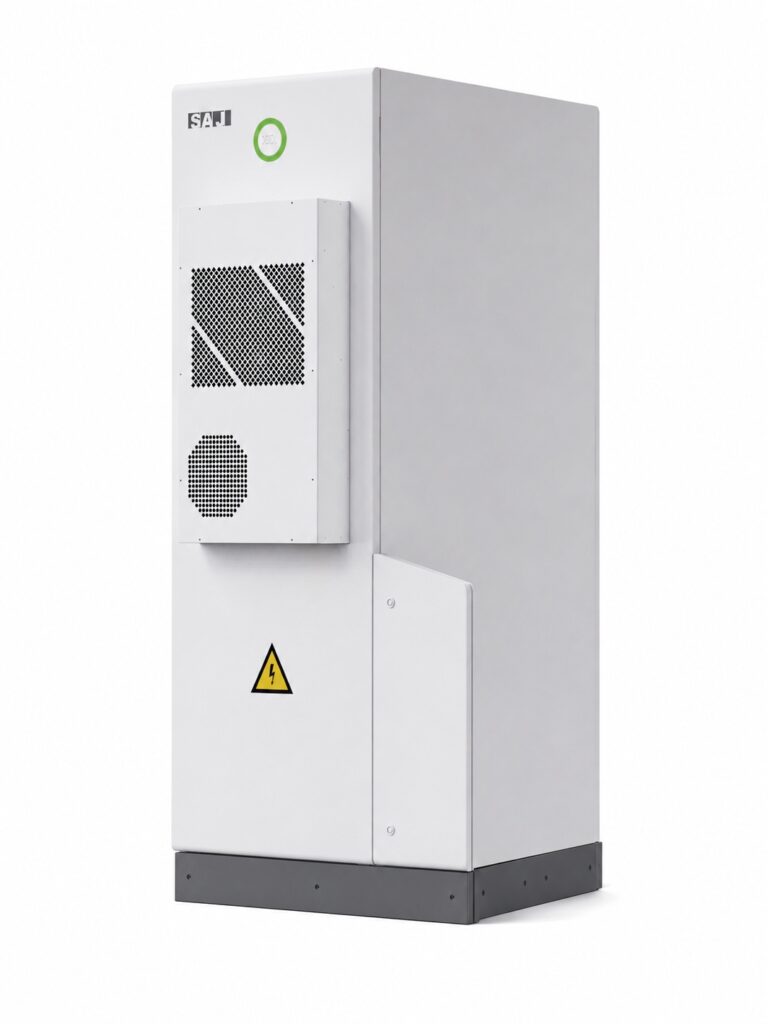

Vorkonfigurierter schlüsselfertiger Außenschrank
Werksseitig installierte Master-BMS, motorisierte DC-Schaltanlage und interne Sammelschienen eliminieren Verzögerungen bei der Verkabelung vor Ort.
Integrierte HVAC-Klimatisierung und -Heizung
Hält optimale Batteriezelltemperaturen über extreme Außenjahreszeiten hinweg (-20 °C bis +50 °C) aufrecht.
Mehrstufiger Aerosol-Brandschutz
Automatisierte Wärmesensoren und integrierte Feuerunterdrückung gewährleisten die Sicherheit von Gewerbeimmobilien.
Weitere Produktdetails
Der Betrieb von achtzehn 50-A-Modulen in Reihe erhöht die Systemspannung auf nominal 921,6 V und reduziert Strombelastung und Leitungswiderstandsverluste während kontinuierlichem 50-A-Laden und -Entladen.
- Der 288S-Serien-LFP-Zellstrang liefert maximale elektrische Round-Trip-Effizienz an SAJ-CH3- und CHS2-Wechselrichtern.
- Die Dauerstrombelastbarkeit von 50 A liefert bis zu 46 kW kontinuierliche DC-Lade- und Entladeleistung.
- Das Echtzeit-Master-BMS-Balancing hält eine gleichmäßige Spannung über alle 18 internen Module aufrecht.
SAJ CHS2 / CB2
Modelle im Vergleich
Seitlich scrollen, um alle Modelle zu vergleichen.
4 Modelle
Nennenergie
85,9 kWh
57,3 kWh
71,6 kWh
100,3 kWh
Schutzart
IP55
IP55
IP55
IP55
Betriebstemperatur
-30~50 °C
-30~50 °C
-30~50 °C
-30~50 °C
Gewicht
1160 kg
960 kg
1060 kg
1260 kg
Abmessungen
1980*988*1065 mm [H*W*D]
1980*988*1065 mm [H*W*D]
1980*988*1065 mm [H*W*D]
1980*988*1065 mm [H*W*D]
Werksintegrierte Speicherstation ohne Platzbedarf im Innenraum.
Die Errichtung feuerfester Innen-Batterieräume verursacht hohe Baukosten und Planungsverzögerungen. Der CB2-85.9 wird als vollständig integrierter IP55-Außenschrank geliefert, der direkt an externe Betonfundamente angeschlossen werden kann. Vorverdrahtet mit internen Hochspannungs-Gleichstrom-Sammelschienen, motorisiertem Trennschalter und Master-BMS. Die integrierte HVAC-Einheit hält die Batteriezellen unabhängig von der Außentemperatur optimal bei 20–25 °C. Automatische Aerosol-Brandunterdrückung und Gasdetektion bieten zertifizierte industrielle Sachwertsicherheit.
Außeneinsatz für C&I.
IP55, Klimaanlagenkühlung, CAN. Als Bodenschrank für gewerbliche Leistungsstufen dimensioniert.
Leiter, kein neues Produkt.
Von vier bis sieben Modulen bleibt die Hülle erhalten. Die Datenblätter ändern Energie, Spannung und Gewicht.
Technische Daten
Hochspannungs-Außenspeicher für Fertigungsanlagen und große landwirtschaftliche Verarbeitungsbetriebe.
85,9-kWh-Hochspannungs-Kommerzieller-Außenbatterieschrank für Multi-MW-Solaranlagen.
Durch das Stapeln von achtzehn 50-A-BU2-HV5-Modulen zur Lieferung von 85,9 kWh bei nominal 921,6 V bietet dieser Schrank eine hohe Energiedichte für Fertigungsanlagen und große landwirtschaftliche Verarbeitungsbetriebe. Er lässt sich nahtlos mit 50–100-kW-Kommerziellen-Hybridwechselrichtern kombinieren, um mittägliche Solarüberschussproduktion zu speichern und teure Spitzenlastgebühren des Versorgungsunternehmens zu eliminieren.
- Nennspeicher
- 85,92 kWh
- Hochvolt-Bus
- 921,6 V
- Aktives Klima
- Integrierte Klimatisierung
- IP55-Gehäuse
- Schlüsselfertiges Pad
Batterieschrank
- Typ
- C&I Batterieschrank, SAJ CHS2 / CB2-Serie (LiFePO4)
- Nennenergie (kWh)
- 85,9 kWh
- Nutzbare Energie (kWh)
- 77,3 kWh
- Nennleistung (kW)
- 42,9 kW
- Anzahl der Batteriemodule
- 6
- Batteriemodul
- CBU2-14.33-HV5 — 14,33 kWh, 115 kg, 231 x 523 x 805 mm
- Steuermodul
- CBC2-HV5 — 28 kg, 225 x 483 x 610 mm
Elektrisch
- Nennspannung (V)
- 307,2 V
- Spannungsbereich (V)
- 268,8~345,6 V
- Nennkapazität (Ah)
- 280 Ah
- Max. Ladestrom / Entladestrom (A)
- 150 A
- Kommunikation
- CAN
Physisch & Umgebung
- Abmessungen (H x B x T, mm)
- 1980*988*1065 mm [H*W*D]
- Gewicht (kg)
- 1160 kg
- Schutzart
- IP55
- Kühlmethode
- Klimaanlage
- Montage
- Freistehend
- Betriebstemperaturbereich (°C)
- -30~50 °C
- Umgebungsfeuchtigkeit
- 5~95 % (keine Kondensation)
- Max. Betriebshöhe (m)
- 2000 m
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der SAJ CB2-85.9-HV5 (85,9 kWh C&I-Batteriespeicherschrank) gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.
Projektszenario
Gewerbliche Fertigungs- und Landwirtschaftsbetriebe (80–100 kWp Solar)
Industrieanlagen mit automatisierten Produktionslinien, Getreidetrocknung oder Kühllager, die etwa 85 kWh Außenspeicher benötigen.

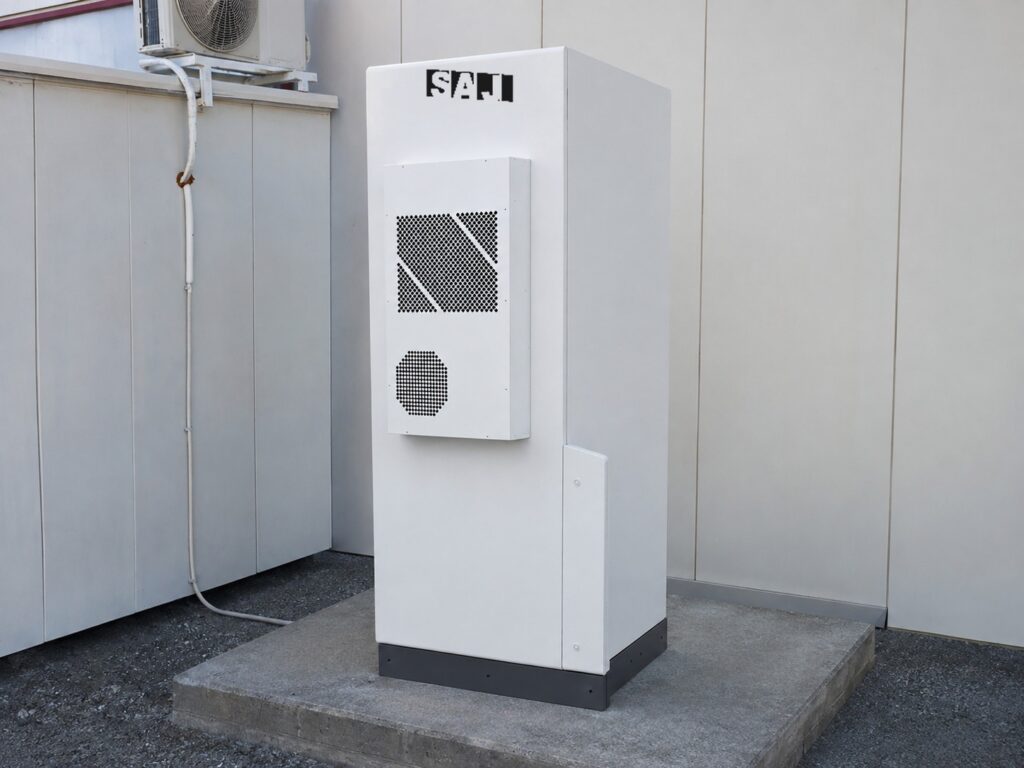

Der vorintegrierte Außenschrank lässt sich sauber auf einem externen Betonfundament neben dem Elektroraum installieren.
- GrenzeWenn die Anlage an eine Solaranlage mit 100 kW+ angeschlossen ist und maximale Einzelschrankkapazität (100,3 kWh) benötigt, steigen Sie auf den CB2-100.3-HV5 (100,3 kWh) auf. ---
Was Linker mit Ihnen klärt
- Wenn die Anlage an eine Solaranlage mit 100 kW+ angeschlossen ist und maximale Einzelschrankkapazität (100,3 kWh) benötigt, steigen Sie auf den CB2-100.3-HV5 (100,3 kWh) auf. ---
Dokumente
SAJ CHS2 All-in-One Datenblatt (Europa, EN), CB2-Schrank-Tabelle auf S.4Produktfragen
Welche Wechselrichter sind nativ mit dem CB2-85.9-HV5-Schrank kompatibel?
SAJ-CH3-Serie (75–125 kW) und CHS2-All-in-One-Stationen. Der Schrank arbeitet im Gleichstrombereich von 806,4 V bis 1036,8 V und passt damit zu den Hochspannungs-Batterieeingangsfenstern der SAJ-CH3-Gewerbe-Hybridwechselrichter und der SAJ-CHS2-All-in-One-Gewerbespeichersysteme.
Wie sind die physischen Abmessungen und das Gewicht dieses Schranks?
1300 × 1030 × 2250 mm; ca. 1.480 kg. Der Außenschrank misst 1.300 mm Breite × 1.030 mm Tiefe × 2.250 mm Höhe und wiegt ca. 1.480 kg. Er ist für die Außenaufstellung auf einem Fundament mit IP55 klassifiziert.
Systemkomponenten
Empfohlene Komponenten
SAJ eManager-C1 Pro Kommunikationsbox
Artikelnr.: DLK-SAJ-EMANAGERC1PRO
Das Datenblatt des eManager-C1 Pro gibt eine empfohlene Verwendung von „CHS2, 2 bis 10 Einheiten parallel“ an, was dieselbe C&I-Linie ist, zu der dieser Schrank gehört.
