SAJ CB2-57.3-HV5 (57,3 kWh C&I-Batterieschrank)
Beschreibung
Niedrigstrom-Langstrang-Übertragung für schwere kommerzielle Zyklen.
Der SAJ CB2-71.6-HV5 ist ein vorintegrierter kommerzieller Außen-Batteriespeicherschrank mit 71,6 kWh, der mit einer Nennspannung von 768,0 V arbeitet, mit fünfzehn 50-A-BU2-HV5-Modulen, aktiver HVAC-Klimatisierung und Aerosol-Brandschutz für intensives gewerbliches Peak Shaving ausgestattet ist.
768,0-V-Hochspannungs-Bus (15 Module)
Hohe Stringspannung reduziert Strombelastung und Leitungswiderstandsverluste bei kontinuierlichem kommerziellem Hochlastbetrieb.
Vormontierter schlüsselfertiger Außenschrank
Werksseitig installierte Master-BMS, DC-Schaltanlage und interne Sammelschienen vermeiden Verzögerungen bei der Verkabelung vor Ort.
Integrierte HVAC-Klimatisierung und -Heizung
Hält optimale Batteriezelltemperaturen über extreme Außenjahreszeiten hinweg (-20 °C bis +50 °C) aufrecht.
Mehrstufiger Aerosol-Brandschutz
Automatisierte Wärmesensoren und integrierte Feuerunterdrückung gewährleisten die Sicherheit von Gewerbeimmobilien.
Weitere Produktdetails
Der Betrieb von fünfzehn 50-A-Modulen in Reihe erhöht die Systemspannung auf nominal 768,0 V (Fenster 672,0–864,0 V), wodurch Strombelastung und Leitungswiderstandsverluste bei kontinuierlichem 50-A-Laden und -Entladen reduziert werden.
- Der 240S-Serien-LFP-Zellstrang liefert maximale elektrische Round-Trip-Effizienz an SAJ-CH3- und CHS2-Wechselrichtern.
- Die Dauerstrombelastbarkeit von 50 A liefert bis zu 38 kW kontinuierliche DC-Lade- und Entladeleistung.
- Das Echtzeit-Master-BMS-Balancing hält die Spannung über alle 15 internen Module gleichmäßig.
SAJ CHS2 / CB2
Modelle im Vergleich
Seitlich scrollen, um alle Modelle zu vergleichen.
4 Modelle
Nennenergie
71,6 kWh
57,3 kWh
85,9 kWh
100,3 kWh
Schutzart
IP55
IP55
IP55
IP55
Betriebstemperatur
-30~50 °C
-30~50 °C
-30~50 °C
-30~50 °C
Gewicht
1060 kg
960 kg
1160 kg
1260 kg
Abmessungen
1980*988*1065 mm [H*W*D]
1980*988*1065 mm [H*W*D]
1980*988*1065 mm [H*W*D]
1980*988*1065 mm [H*W*D]
Werksintegrierte Speicherstation ohne Platzbedarf im Innenraum.
Der Bau von feuerfesten Innenräumen für Batteriespeicher verursacht hohe Baukosten und Planungsverzögerungen. Der CB2-71.6 wird als vollständig integrierter IP55-Außenschrank geliefert, der direkt an externe Betonfundamente angeschlossen werden kann. Vorverdrahtet mit internen Hochspannungs-Gleichstrom-Sammelschienen, motorisiertem Trennschalter und Master-BMS. Die integrierte HVAC-Einheit hält die Batteriezellen unabhängig von der Außentemperatur bei optimalen 20–25 °C. Automatische Aerosol-Brandunterdrückung und Gasdetektion bieten zertifizierte industrielle Gebäudesicherheit.
Keine Änderung der Stellfläche.
Die Modulanzahl ist das, was Sie kaufen. Die Schrankkontur und die IP55-Außenklassifizierung bleiben konstant.
Für CHS2-Kombination ausgelegt.
CB2 ist die Batterieseite der CHS2-Außenfamilie. Dimensionieren Sie die Module nach dem Plateau, nicht nach einem anderen Schrankprodukt.
Technische Daten
Hochspannungs-Außenspeicher für gewerbliche Werkstätten, Distributionszentren und Hotelkomplexe.
71,6-kWh-/768-V-Gewerbe-Außenbatterieschrank für intensive tägliche Spitzenlastkappung.
Bestückt mit fünfzehn 50-A-BU2-HV5-Modulen liefert dieser CB2-Schrank 71,6 kWh bei nominal 768,0 V über ein breites Fenster von 672,0–864,0 V. Entwickelt für Gewerbeanlagen, landwirtschaftliche Werkstätten und Hotelkomplexe bietet er Hochspannungs-Gleichstromspeicher, um hohe Tageserträge aus Solarenergie zu puffern und teure Netznutzungsgebühren für Spitzenlasten zu senken.
- Nennspeicher
- 71,68 kWh
- Hochvolt-Bus
- 768,0 V
- Aktives Klima
- Integrierte Klimatisierung
- IP55-Gehäuse
- Schlüsselfertiges Pad
Batterieschrank
- Typ
- C&I Batterieschrank, SAJ CHS2 / CB2-Serie (LiFePO4)
- Nennenergie (kWh)
- 71,6 kWh
- Nutzbare Energie (kWh)
- 64,4 kWh
- Nennleistung (kW)
- 35,6 kW
- Anzahl der Batteriemodule
- 5
- Batteriemodul
- CBU2-14.33-HV5 — 14,33 kWh, 115 kg, 231 x 523 x 805 mm
- Steuermodul
- CBC2-HV5 — 28 kg, 225 x 483 x 610 mm
Elektrisch
- Nennspannung (V)
- 256 V
- Spannungsbereich (V)
- 224~288 V
- Nennkapazität (Ah)
- 280 Ah
- Max. Ladestrom / Entladestrom (A)
- 150 A
- Kommunikation
- CAN
Physisch & Umgebung
- Abmessungen (H x B x T, mm)
- 1980*988*1065 mm [H*W*D]
- Gewicht (kg)
- 1060 kg
- Schutzart
- IP55
- Kühlmethode
- Klimaanlage
- Montage
- Freistehend
- Betriebstemperaturbereich (°C)
- -30~50 °C
- Umgebungsfeuchtigkeit
- 5~95 % (keine Kondensation)
- Max. Betriebshöhe (m)
- 2000 m
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der SAJ CB2-71.6-HV5 (71,6 kWh C&I-Batteriespeicherschrank) gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.
Projektszenario

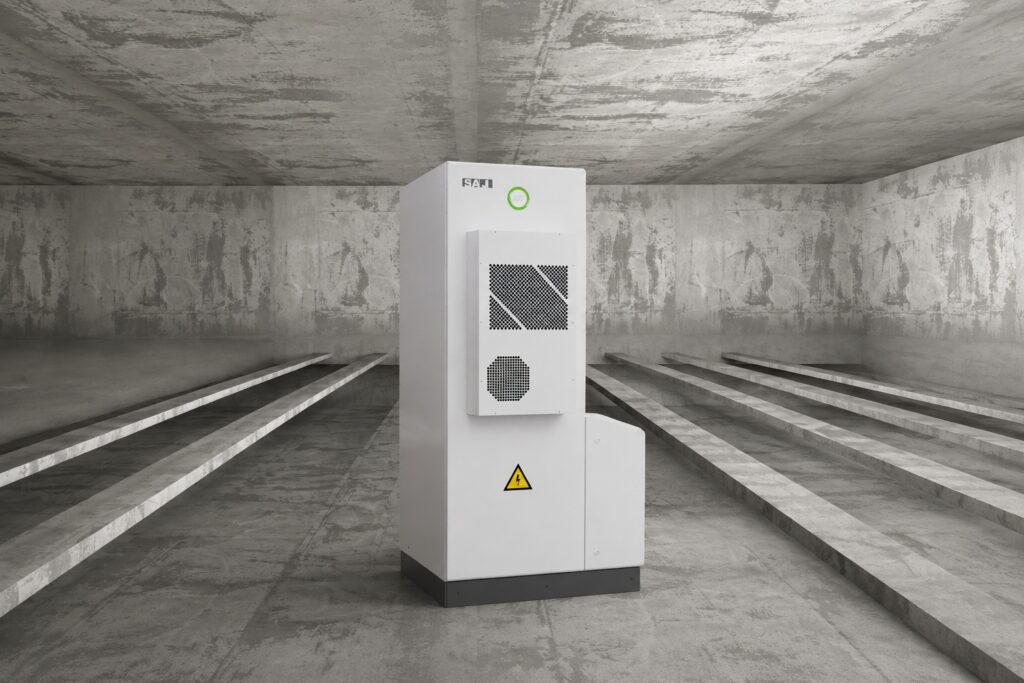

Gewerbliche Einrichtungen & Werkstätten (60–80 kWp Solar) mit Außenstellfläche
Gewerbegebäude, die etwa 70 kWh Speicher für die Spitzenlastkappung suchen, ohne Innenraumfläche für Batterie-Racks zu haben.
Der vorintegrierte Außenschrank lässt sich sauber auf einem externen Betonfundament neben dem Elektroraum installieren.
- GrenzeWenn die Anlage an eine Solaranlage mit 100 kWp oder mehr angeschlossen ist und mehr als 90 kWh nutzbaren Speicher benötigt, steigen Sie auf den CB2-100.3-HV5 (100,3 kWh) um. ---
Was Linker mit Ihnen klärt
- Wenn die Anlage an eine Solaranlage mit 100 kWp oder mehr angeschlossen ist und mehr als 90 kWh nutzbaren Speicher benötigt, steigen Sie auf den CB2-100.3-HV5 (100,3 kWh) um. ---
Dokumente
SAJ CHS2 All-in-One Datenblatt (Europa, EN), CB2-Schrank-Tabelle auf S.4Produktfragen
Welche Wechselrichter sind nativ mit dem CB2-71.6-HV5-Schrank kompatibel?
SAJ-CH3-Serie (75–125 kW) und CHS2-All-in-One-Stationen. Der Schrank arbeitet im Gleichstrombereich von 672,0 V bis 864,0 V und passt damit zu den Hochvolt-Batterieeingangsfenstern der SAJ-CH3-Kommerz-Hybridwechselrichter und der SAJ-CHS2-All-in-One-Kommerzspeichersysteme.
Wie sind die physischen Abmessungen und das Gewicht dieses Schranks?
1300 × 1030 × 2250 mm; ca. 1.250 kg. Der Außenschrank ist 1.300 mm breit × 1.030 mm tief × 2.250 mm hoch und wiegt ca. 1.250 kg. Er ist nach IP55 für die Außenaufstellung auf einem Fundament zertifiziert.
Systemkomponenten
Empfohlene Komponenten
SAJ eManager-C1 Pro Kommunikationsbox
Artikelnr.: DLK-SAJ-EMANAGERC1PRO
Das Datenblatt des eManager-C1 Pro gibt eine empfohlene Verwendung von „CHS2, 2 bis 10 Einheiten parallel“ an, was dieselbe C&I-Linie ist, zu der dieser Schrank gehört.
