Beschreibung
Die Verbindung wird auf dem Dach von Hand hergestellt.

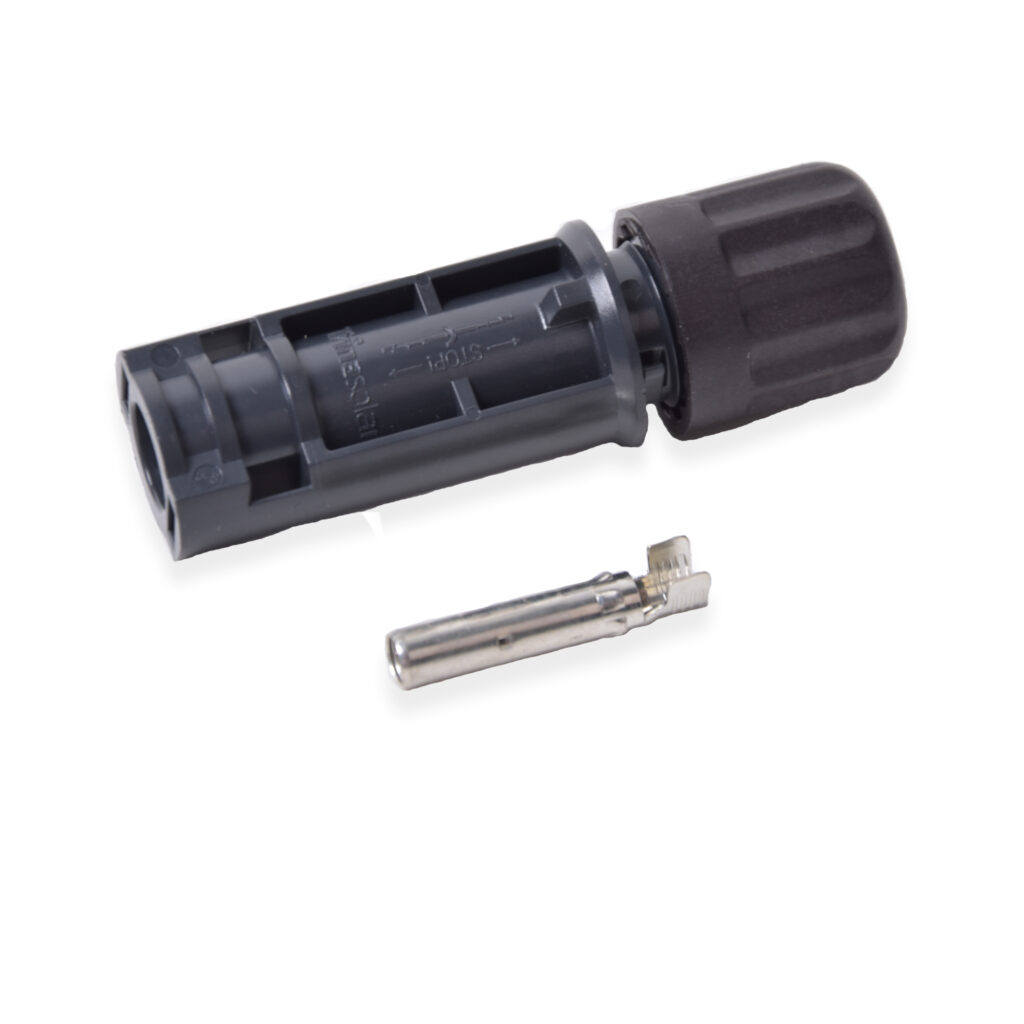

Trina Solar TS4-M2 ist die Steckerhälfte des TS4-Feldsteckverbinderpaars von Trina, ausgelegt für 1.500 V DC nach IEC und UL sowie 46 A bei 6 mm², mit IP68-Dichtung nach dem Stecken und gecrimpten, verzinnten Kupferkontakten, entwickelt für langlebige DC-Strangabschlüsse an 4–6 mm² Solarkabel.
Bemessungsspannung 1.500 V DC nach IEC und UL, mit einer Bemessungs-Stoßspannung von 16 kV.
46 A bei 6,0 mm² und 41 A bei 4,0 mm², gemessen bei 85 °C Umgebungstemperatur.
IP68 (1 m, 1 h) im gesteckten Zustand; IP2X im ungesteckten Zustand.
Kontaktwiderstand ≤ 0,5 mΩ auf verzinntem Kupfer, gecrimpt.
Zertifiziert nach IEC 62852 (TÜV R50369705, R50385924) und UL 6703 (Akte E486009).
Weitere Produktdetails
Ein Strangabschluss ist nur so gut wie seine Crimpverbindung. Der TS4-M2 wird durch Crimpen auf verzinnte Kupferkontakte für 4,0 oder 6,0 mm² Leiter und einen Kabelaußendurchmesser von 5,6–6,8 mm angeschlossen und verriegelt beim Zusammenstecken, sodass das Paar nicht von Hand getrennt werden kann.
- Crimpanschluss auf verzinntes Kupfer; 4,0 oder 6,0 mm² (12 / 10 AWG) Leiter.
- Abgedichtet bis IP68 (1 m, 1 h) im gesteckten Zustand; IP2X im ungesteckten Zustand.
- Zertifiziert nach IEC 62852 (TÜV R50369705, R50385924) und UL 6703 (Akte E486009).
Trina Solar TS4
Modelle im Vergleich
Seitlich scrollen, um alle Modelle zu vergleichen.
Nach dem Stecken bis IP68 abgedichtet
Ein Dachabschluss hält Regen und stehendem Wasser über die gesamte Lebensdauer der Anlage stand. Gesteckt ist dieser Steckverbinder bis IP68 bei 1 m für 1 h bewertet; ungesteckt ist er IP2X, also auf der Rolle geschützt, aber erst nach dem Schließen des Paars abgedichtet. Die Isolierung besteht aus m-PPE / PA mit einer Flammklasse UL94-V0, und der Arbeitstemperaturbereich liegt bei −40 °C bis +85 °C.
Nimmt 4,0 oder 6,0 mm² Kabel auf
Der Leiterquerschnitt beträgt 4,0 oder 6,0 mm² (12 / 10 AWG) bei einem Kabelaußendurchmesser von 5,6–6,8 mm. Der Anschluss erfolgt durch Crimpen auf verzinnte Kupferkontakte – nicht durch Schraube oder Steckverbindung –, sodass die Verbindung mit einem Crimpwerkzeug und nicht von Hand hergestellt wird.
Kontaktwiderstand bei höchstens 0,5 mΩ
Bewertet mit 41 A bei 4,0 mm², 46 A bei 6,0 mm² und 55 A bei 10,0 mm², jeweils gemessen bei 85 °C. Die Bemessungsstoßspannung beträgt 16 kV, Schutzklasse II, Verschmutzungsgrad 2.

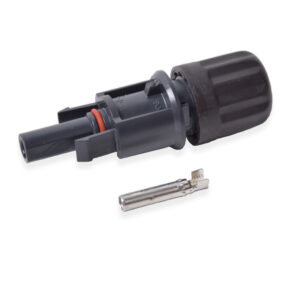

Passt zum TS4-F2
Diese Hälfte ist der Stecker, Teilenummer 70930084. Die passende Hälfte ist die TS4-F2-Buchse, Teilenummer 70930085. Ein im Feld hergestellter Strangabschluss benötigt beide.
Technische Daten
Vor Ort montierbare DC-Steckverbinderhälfte für 4–6 mm² Solarkabel, ausgelegt für 1.500 V und im gesteckten Zustand bis IP68 abgedichtet.
Steckerhälfte für gecrimpte 4–6 mm² PV-Strangabschlüsse.
Der Trina Solar TS4-M2 ist der Stecker des TS4-Steckverbinderpaars, angeschlossen durch Crimpen auf verzinnte Kupferkontakte. Er ist für 1.500 V DC nach IEC und UL ausgelegt, führt 46 A bei 6,0 mm² und 41 A bei 4,0 mm² bei 85 °C und hält den Kontaktwiderstand bei oder unter 0,5 mΩ. Im gesteckten Zustand ist er bis IP68 (1 m, 1 h) abgedichtet; im ungesteckten Zustand IP2X.
- IEC und UL
- 1500 V
- Bei 6 mm², 85 °C
- 46 A
- Gestreckt, 1 m / 1 h
- IP68
- Kontaktwiderstand
- ≤ 0,5 mΩ
Anschluss
- Typ
- TS4-M2
- Teilenummer
- 70930084
- Hälfte
- Stecker
- Außendurchmesser des Kabels
- 5,6 - 6,8 mm
- Leiterquerschnitt
- 4,0 / 6,0 mm² (12 / 10 AWG)
Elektrisch
- Nennspannung
- 1500 V (IEC) und 1500 V (UL)
- Nennstrom bei 85 °C
- 41 A bei 4,0 mm²; 46 A bei 6,0 mm²; 55 A bei 10,0 mm²
- Bemessungsstoßspannung
- 16 kV
- Kontaktwiderstand
- ≤ 0,5 mΩ
Schutz und Klassifizierung
- Schutzart, gesteckt
- IP68 (1 m, 1 h)
- Schutzart, ungesteckt
- IP2X
- Anwendungsgrad
- Klasse A
- Schutzklasse
- Klasse II
- Verschmutzungsgrad
- 2
- Flammklasse
- UL94-V0
Materialien und Anschlussart
- Isolationsmaterial
- m-PPE / PA
- Kontaktmaterial
- Kupfer, verzinnt
- Art der Verbindung
- Crimpen
- Verriegelung
- Verriegelungstyp
Umgebung
- Umgebungstemperatur
- -40 °C bis +85 °C
Zulassungen
- TÜV
- IEC 62852, Zertifikate R50369705 und R50385924
- UL
- UL 6703, Datei E486009
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der Trina Solar TS4-M2 (PV-Steckverbinder, männlich, 4-6 mm²) gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.
Im Feld montierte DC-Strangabschlüsse an 4–6 mm² Solarkabel
Dach- und Freiflächen-Stränge werden vor Ort abgeschlossen, wobei der Installateur Steckverbinder auf 4–6 mm² Solarkabel crimpt, statt werksgefertigte Leitungen zu verwenden.
Beide Hälften werden vor Ort per Crimpen angeschlossen, sodass ein Strang vor Ort auf Länge gebracht werden kann, statt Werksleitungen zu bestellen.
- EignungBeide Hälften werden vor Ort durch Crimpen abgeschlossen, sodass ein Strang vor Ort auf Länge gebracht werden kann, anstatt werkseitige Leitungen zu bestellen.
- GrenzeDies ist nur der Stecker. Für einen vollständigen Anschluss wird zusätzlich die TS4-F2-Buchse benötigt, Teilenummer 70930085.
- Dies ist nur der Stecker. Für einen vollständigen Anschluss wird zusätzlich die TS4-F2-Buchse benötigt, Teilenummer 70930085.
Dokumente
Trina Solar TS4 Connector DatenblattProduktfragen
Welche Hälfte ist der TS4-M2, und womit passt er zusammen?
Der TS4-M2 ist der Stecker, Teilenummer 70930084. Er passt auf die TS4-F2 Buchse, Teilenummer 70930085; für einen im Feld montierten Abschluss an 4–6 mm² Kabel wird je einer von beiden benötigt. Beide Hälften sind nach IEC 62852 (TÜV-Zertifikate R50369705 und R50385924) und UL 6703 (Akte E486009) zertifiziert und werden durch Crimpen auf verzinnte Kupferkontakte angeschlossen.
