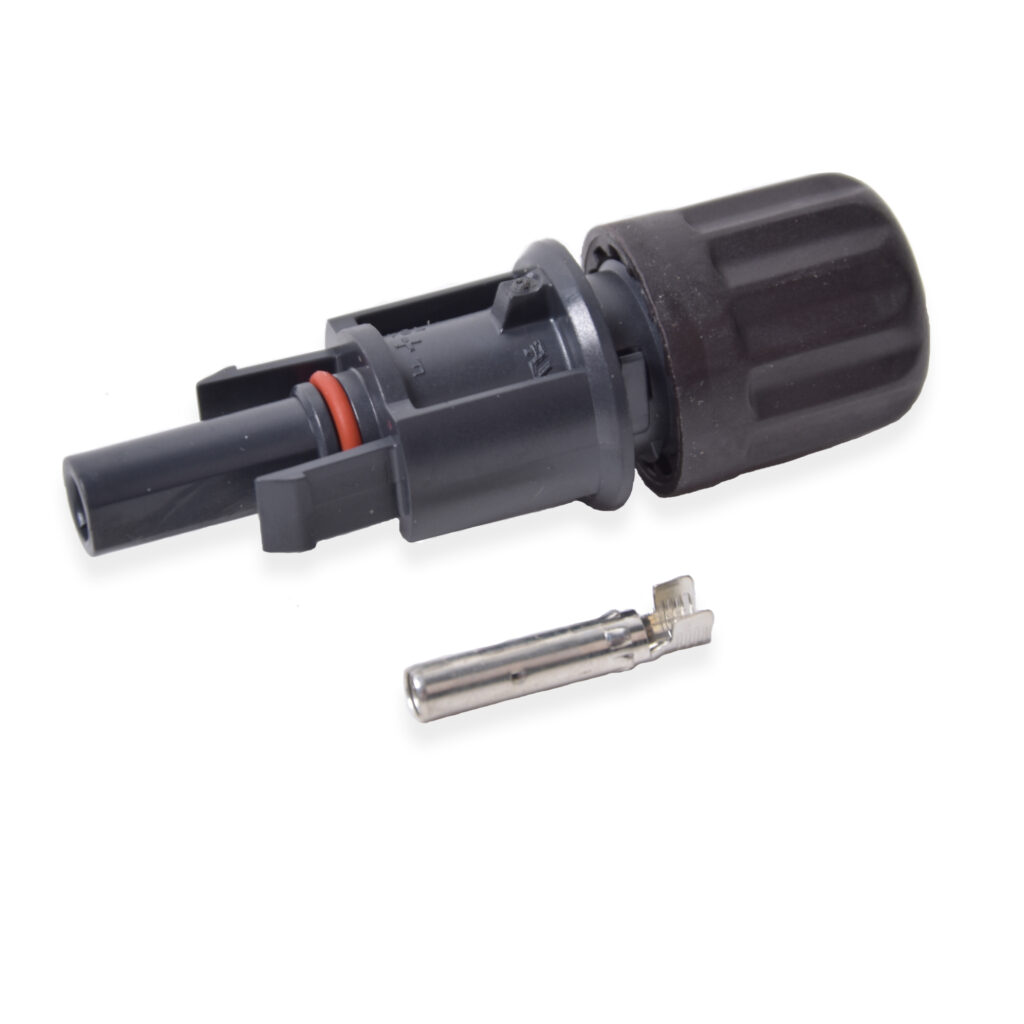

Trina Solar TS4-F2 (Female PV connector, 4-6 mm²)
TS4-F2 PV-Steckverbinder, Buchse, für 4-6 mm² Kabel, 5,6-6,8 mm Außendurchmesser, 1500 V.
- 1500 V gemäß IEC 62852 und UL 6703, TÜV Rheinland und UL zertifiziert
- 41 A bei 4 mm² und 46 A bei 6 mm², gemessen bei 85 °C Umgebungstemperatur
- IP68 gesteckt (1 m für 1 h), IP2X ungesteckt; -40 bis +85 °C; UL94-V0-Gehäuse
- Nimmt Kabel mit einem Außendurchmesser von 5,6–6,8 mm auf – das von uns geführte 5,8-mm-LAPP-Kabel liegt darin
- Manufacturer
- Trina Solar
- Model code
- TS4-F2
- Artikelnr.
- DLK-TRINA-TS4F2
- Delivery
- Lieferung innerhalb Deutschlands · 14.90 EUR im Zur Kasse
Mit TS4-F2
Neues System, Erweiterung oder Austausch? Linker Berater startet direkt mit diesem Artikel und fragt nur die noch offenen Angaben ab — Bestandsmodell, Menge, PLZ, Montagetermin.
Figures transcribed from the manufacturer datasheet on file. Confirm your grid code and configuration with our engineers before ordering.
- GoodWe · SAJ · Pylontech · EcoFlow · Chint paired from the maker’s own lists
- Datasheets on file for every item
- Within 24 h engineering response
- MOQ 1 unit · EU delivery
- Engineering-checked configurations
Specifications
Every value exactly as published in the official TS4-F2 documentation.
Pick the rating
Trina Solar TS4 family. Same engineering, different size.
Every figure comes straight from the manufacturer's official datasheet.
Was wird geliefert 1
Ja, für einen String. Dies ist die Buchsenhälfte; der TS4-M2 Stecker ist die andere. Wir verkaufen beide.
Kompatibilität 2
Es ist Trinas eigener TS4, kein Stäubli MC4-Evo 2. Es sind separate Produkte mit separaten Zertifizierungen.
Mischen Sie sie nicht in einem String. Steckverbinder sind als Paar von einem Lieferanten zertifiziert; das Mischen von Marken macht das ungültig und ist eine bekannte Ursache für heiße Verbindungen. Wählen Sie eine Steckverbinderfamilie für das gesamte Array.
Leiter 4,0 oder 6,0 mm², mit einem Außendurchmesser zwischen 5,6 und 6,8 mm. Das von uns verkaufte LAPP ÖLFLEX SOLAR XLWP 1x4 misst 5,8 mm und liegt damit innerhalb dieses Fensters.
Andere TS4-Größen decken andere Durchmesser ab (F1/M1 ab 4,7 mm, F5/M5 und F6/M6 bis 8,7 mm bei 10 mm²). Teilen Sie uns Ihr Kabel mit, und wir passen den Steckverbinder an.
Bestellung 2
Sie können sie bei uns als einzelne Position bestellen, aber beachten Sie, dass der deutsche Vertriebskanal TS4 fast ausschließlich als Stecker+Buchse-Set verkauft – Einzelstücke sind nur im Großhandel erhältlich. Eine kleine Bestellung kann daher durchaus als Paar ankommen, und unser Einzelstückpreis leitet sich vom Setpreis ab und wird nicht separat beobachtet.
Wenn Sie eine ungerade Anzahl benötigen, geben Sie dies bei der Anfrage an, und wir bestätigen, was der Lieferant tatsächlich herauslöst.
Trina hat für diese zwei Nummernserien verwendet. Die aktuellen Codes sind 70930085 (Buchse) und 70930084 (Stecker); das Datenblatt von 2019 verwendete 7A000982 und 7A000983 für dieselben Teile. Erwarten Sie entweder in einem Angebot.
Produktinformationen 2
Beides. Es wird sowohl in privaten als auch in gewerblichen Projekten eingesetzt. Es ist unter einem Segment abgelegt, weil der Shop eine Kategorie pro Zubehörteil führt; das Teil selbst ist nicht segmentspezifisch.
Weil wir keines von diesem Teil haben, und wir zeigen Ihnen nicht das Teil eines anderen Herstellers an seiner Stelle. Alles auf dieser Seite stammt aus dem eigenen Datenblatt des Herstellers, das oben verlinkt ist.
Fragen Sie uns, und wir senden Ihnen die Produktbilder des Herstellers mit dem Angebot.
