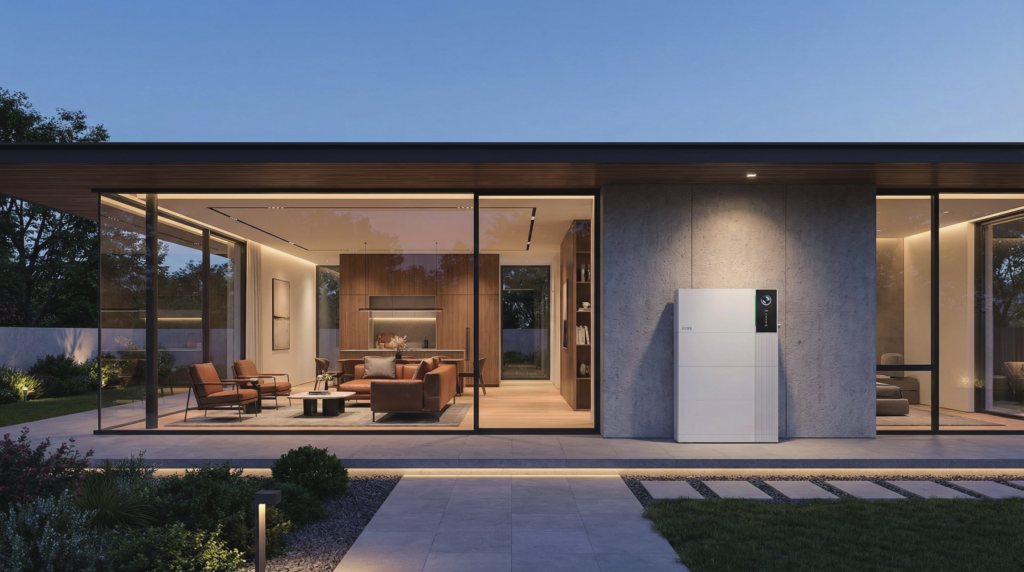

SAJ EK90 HS5-10K-S4-X (10-kW-Einphasen-All-in-One)
SAJ All-in-One-System

SAJ EK90 HS5-10K-S4-X (10-kW-Einphasen-All-in-One)

Das SAJ EK90 HS5-10K-S4-X ist das Flaggschiff unter den 10-kW-Einphasen-All-in-One-Modul-Hybrid-Wechselrichtern und liefert 45,5 A Dauerstrom über 4 unabhängige 16-A-MPPT-Kanäle. Es ist so konstruiert, dass es kabellos auf 314-Ah-BU5-Batteriespeicher-Modulen gestapelt werden kann.

Handelspreis
Für Partnerpreise anmelden Datenblatt herunterladen
  • 4 unabhängige 16-A-MPPT-Tracker: Branchenweit erster einphasiger Wohn-Wechselrichter mit 4 MPP-Trackern, der komplexe Mehrfachdachneigungen, Gauben und Nebengebäude ohne Optimierer verwaltet.
  • 20.000 Wp Solar-PV-Einspeisung (200 % Verhältnis): Massive Solarabsorption leitet die Tageserzeugung in einphasige Haushaltslasten und Hochvolt-Speicher.
  • 10.000 VA Vollwertige einphasige Notstromversorgung (45,5 A): Versorgt einphasige Haushalts-Unterverteilungen mit hohem Bedarf, Klimaanlagen für das ganze Haus und Induktionskochfelder bei Stromausfällen.
  • Direktes kabelfreies BU5-Stacking: Verbindet Leistungs- und Kommunikationsleitungen direkt über interne Sammelschienen ohne freiliegende Hochvolt-Gleichstromleitungen.
10 kW
AC-Nennleistung
Einphasig
Phase
4
MPPT-Tracker
98,0 %
Max. Wirkungsgrad
Hersteller
SAJ
Modellcode
EK90 HS5-10K-S4-X
Artikelnr.
DLK-SAJ-EK90HS510KS3X
Lieferung
Voraussichtliche Lieferung innerhalb Deutschlands: 39,00 € bis 90,00 € · Die endgültigen Frachtkosten werden in Ihrer Proforma ausgewiesen.
Für die Installation erforderlich, nicht im Lieferumfang
SAJ eSolar Wireless-pro Meter (Zweikanal-LoRa-Smartmeter) Der Wechselrichter benötigt eine Messung am Netzverknüpfungspunkt, um Import/Export in Echtzeit zu sehen; dies ermöglicht die Optimierung des Eigenverbrauchs und die Einspeisebegrenzung. Das EK90-System basiert auf SAJs drahtlosem LoRa-Doppelkanal-Zähler: kabellos, optimale Reichweite 150 m durch Wände.
Ansehen
Bestellbar · Lieferzeit wird nach Auftragseingang bestätigt

Planen mit EK90 HS5-10K-S4-X

Neues System, Erweiterung oder Austausch? Linker Berater startet direkt mit diesem Modell und fragt nur die noch offenen Angaben ab (Bestandsmodell, Menge, PLZ, Montagetermin).

  • Schutzart IP66
  • Datenblatt hinterlegt

Jeder Wert hier stammt aus dem hinterlegten Datenblatt. Unsere Ingenieure bestätigen Netzanschlussrichtlinie und Konfiguration vor Ihrer Bestellung – was ankommt, entspricht dem, was Sie bauen.

  • GoodWe · SAJ · Pylontech · EcoFlow · Chint Kombinationen geprüft anhand der hinterlegten Kompatibilitätslisten
  • Datenblatt geprüft für diesen Artikel
  • Innerhalb von 24 h technische Rückmeldung
  • Mindestabnahme 1 Stück · EU-Lieferung
  • Technisch geprüft Konfigurationen
Der führende einphasige All-in-One-Wohnenergie-Hub, entwickelt für komplexe Multi-Dach-Architektur.

4 unabhängige MPPT-Tracker mit 20 kWp Solar-Eingang und 10 kW einphasigem Ausgang.

Mit maximaler Leistungsdichte für einphasige Wohngebäude bietet der EK90 HS5-10K-S4-X 4 unabhängige MPPT-Tracker (je 16 A), die bis zu 20.000 Wp Solareingang unterstützen. Er liefert 10.000 W kontinuierliche AC-Leistung (max. 45,5 A) und lässt sich sauber auf 314-Ah-BU5-Modularbatterieblöcken (6,0 bis 27,0 kWh) stapeln, für eine uneingeschränkte einphasige Energieautonomie im Haushalt.

10kVA

Einphasige Leistung

20kWp

200 % Solar-DC-Aufnahme

4

Multi-Pitch-Routing

Zero

Externe DC-Leitungen

Angebot im Linker Planer anfordern
4-fach Solar-Tracking auf einem einphasigen Wohn-Wechselrichter.
EK90 HS5-10K · 4 MPPT · 20 KWP

4-fach Solar-Tracking auf einem einphasigen Wohn-Wechselrichter.

Moderne Wohnimmobilien mit komplexen Walmdächern, Gauben und freistehenden Garagen können mit Standard-2-MPPT-Wechselrichtern nicht optimiert werden. Der HS5-10K bietet 4 unabhängige 16-A-MPPT-Kanäle (Isc 20 A).

4 MPPT-Kanäle ermöglichen eine dedizierte Nachführung für Ost-, Süd-, West- und Garagendachflächen ohne Querverlust durch String-Verschattung.
Ein breiter MPPT-Arbeitsbereich (100–550 V) optimiert den Ertrag bei extremen Temperaturschwankungen.
Eine 200 %ige DC-Überdimensionierung leitet überschüssige Tageserzeugung direkt in den Hochvolt-BU5-Speicher.

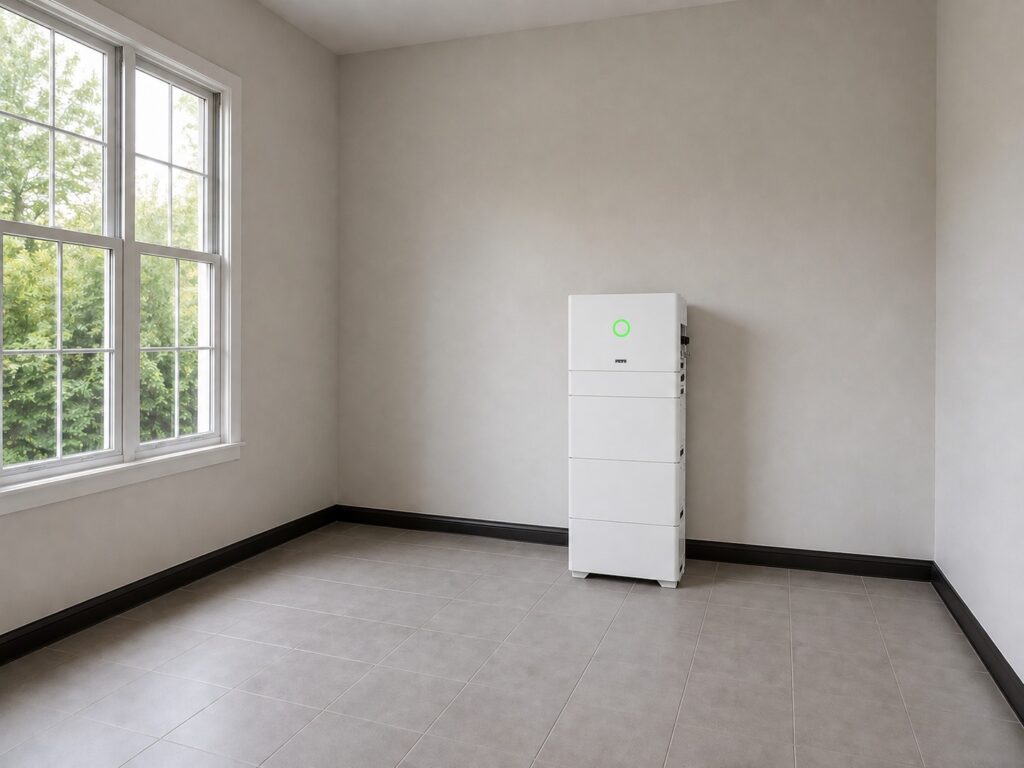

Möbelqualität in einspaltiger Integration mit internen Sammelschienen.
EK90 HS5-10K · 4 MPPT · 20 KWP

Möbelqualität in einspaltiger Integration mit internen Sammelschienen.

Das direkte Stapeln auf BU5-6.0 / 7.0 / 9.0-kWh-Batteriespeicher-Modulen eliminiert externe Hochvolt-Leitungen, Verteilerdosen und unübersichtliche Kommunikations-Patchkabel.

Interne Steck-Sammelschienen übertragen Hochvolt-Leistung und Kommunikation direkt zwischen Wechselrichter und Batteriespeicher-Modulen.
Eliminiert freiliegende Hochvolt-Gleichstromverkabelung an Garagen- und Hauswirtschaftsraumwänden und maximiert die Sicherheit im Wohnbereich.
IP65-Druckguss-Aluminiumgehäuse zertifiziert für saubere Innenräume oder geschützte Außenwände (-10 bis +50 °C).
Projekt-Eignung

Wo dieses Modell passt.

Szenarien, die zeigen, in welche Projekte der SAJ EK90 HS5-10K-S4-X (10-kW-Einphasen-All-in-One) gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.

01
Projektszenario

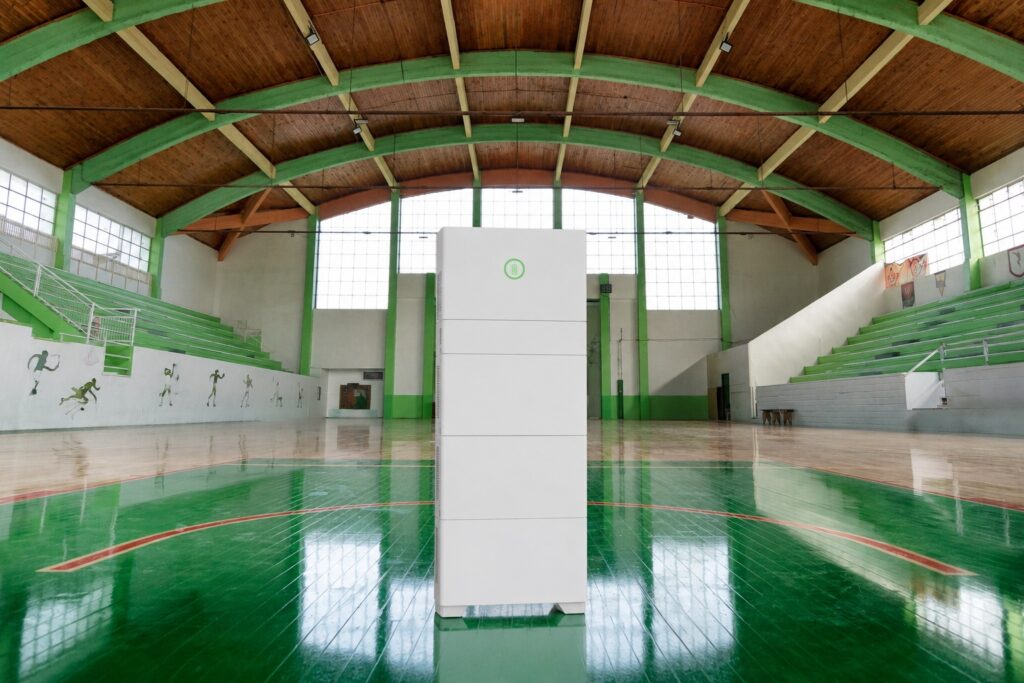

Große einphasige Luxuswohnhäuser (14–20 kWp PV) mit 4 Dachneigungen

Große einphasige Luxuswohnhäuser (14–20 kWp PV) mit 4 Dachneigungen

Große Einfamilienhäuser mit leistungsstarkem einphasigem 50-A/63-A-Netzanschluss, die Wärmepumpen, Poolheizungen und EV-Ladegeräte über 4 verschiedene Dachausrichtungen betreiben.

4 MPPT-Kanäle eliminieren die Kosten für Dutzende DC-Optimierer, während 10 kW Dauer-AC-Ausgang schwere einphasige Lasten bewältigt.

  • GrenzeWenn das Dach nur 2 oder 3 Neigungen hat und der einphasige Anschluss auf 32 A (8 kW) begrenzt ist, wechseln Sie zum HS5-8K-S3-X (3 MPPTs) herunter. ---
Was Linker mit Ihnen klärt
  • Wenn das Dach nur 2 oder 3 Neigungen hat und der einphasige Anschluss auf 32 A (8 kW) begrenzt ist, wechseln Sie zum HS5-8K-S3-X (3 MPPTs) herunter. ---
Dokumentation

Technische Daten

Jeder Wert unten stammt aus der hinterlegten EK90 HS5-10K-S4-X-Dokumentation – der Tabelle, mit der wir arbeiten, wenn wir eine Auslegung mit Ihnen prüfen.

Nennausgangsleistung10 kW
Nenn-/max. Scheinleistung10 / 10 kVA
Nenn-/max. Ausgangsstrom43,5 A / 43,5 A
Phase / NennausgangsspannungEinphasig, L+N+PE; 220, 230, 240 V
Nenn-Netzfrequenz (AC)50/60 Hz
Max. AC-Eingangsstrom63 A, der integrierte 63-A-Bypass ermöglicht Notstromversorgung für das ganze HausStrom einstellbar in der elekeeper App
Einstellbarer Leistungsfaktor0,8 leading – 0,8 lagging
Gesamte StromoberschwingungsverzerrungTHDi < 3%
Empfohlene maximale PV-Leistung20 kWp
Max. Eingangsspannung600 V
MPP-Spannungsbereich50–550 V (operating range 50–600 V)
Start-/ Nenn-DC-Eingangsspannung80 V / 360 V
Max. Eingangsstrom pro MPPT20 A (25 A max. short-circuit)
Anzahl der MPP-Tracker / Strings4 MPPT, strings 1+1+1+1 (5K–8K: 3 MPPTthe 10 kW unit is the -S4- version with 4 MPPT)
Max. Wirkungsgrad98,0%
Euro (EU) Wirkungsgrad97,6%
Batterie-/ ZellchemieLiFePO4 (LFP), 314 Ah cell
Modul- (Pack-) Modelle & EnergieEK90 BU5-6.0-TV = 6 kWhBU5-7.0-TV = 7 kWh · BU5-9.0-TV = 9 kWh (usable = total, 100% depth of discharge)
Stapelbare Kapazität pro SystemBis zu 6 Batteriepaketekonfigurierbare Systemenergie X = 6/7/9/12/14/15/16/18/21/24/25/27/28/30/35/36/40/42/45/50/54 kWh
Nennpackspannung / System-Batteriespannungsbereich390 V pro BU5-Paket (jeweils mit integriertem DC-DC-Optimierer)Systembatteriespannungsbereich 300–600 V
Max. Lade-/Entladeleistung pro PackBU5-6.0-TV = 3 kW; BU5-7.0-TV = 3500 W; BU5-9.0-TV = 4600 W
Max. Lade-/Entladestrom pro PackBU5-6.0-TV = 7,7 A; BU5-7.0-TV = 9,0 A; BU5-9.0-TV = 11,8 A
Lebensdauer (Zyklen)10,000 Zyklen (Benutzerhandbuch, bereitgestellt vom Batteriehersteller, 25 ± 2 °C)das Datenblatt-Marketinghighlight nennt 12,000 Zyklen (0,2C, bis 60 % SOH, Laborbedingungen)
Batterie-KommunikationsschnittstelleCAN
GarantieGemäß SAJ-Garantiebedingungen (Datenblatt und Handbuch verweisen auf „die Garantiebedingungen“für dieses Modell ist kein Kapazitätserhalt veröffentlicht)
Max. Scheinleistung des Notstrom-Ausgangs10 kVA
Max. Strom des Notstrom-Ausgangs43,5 A
Spitzen-Scheinleistung des Notstromausgangs20 kVA for 10 s
Umschaltzeit (Netz zu Notstrom)≤ 10 ms
Notstrom-Pfad für das gesamte HausIntegrierter 63-A-Bypass (kein Notstrom-Nachrüstkasten erforderlich)alternativ spezifiziert SAJs Handbuch einen manuellen Umschalter Lazzen NDQ2S-63/1P für die Notstromtopologie des ganzen Hauses sowie eine Verdrahtungsoption für teilweise Notstromlast
Schutzart (IP)IP66
Betriebstemperaturbereich-30 °C to +50 °C (charging/discharging)relative humidity 5–95% non-condensing
KühlungIntelligente Luftkühlung (Wechselrichter) mit Heizfunktion für den Betrieb bei niedrigen TemperaturenBatteriepakete mit natürlicher Konvektion
Abmessungen (B × H × T)Inverter: 835 × 350 × 270 mmbattery pack: 835 × 270 × 270 mm · battery base: 835 × 70–80 × 270 mm
GewichtWechselrichter: 39,5 kgBatteriepakete: BU5-6.0-TV 60,4 kg, BU5-7.0-TV 68 kg, BU5-9.0-TV 79,2 kg · Batteriebasis: 8 kg
Korrosionsbeständigkeit / Höhenlage / KlasseC4max. 3000 m · Schutzklasse I · Überspannungskategorie DC II / AC III · nicht isolierte (transformatorlose) Topologie
KommunikationWLAN / Fast Ethernet / RS485communication module eSolar AIO3 Pro or eSolar 4G Pro
MessungZweikanaliger Wireless-pro LoRa-Zähler (kabellos, optimale Reichweite 150 m durch Wände)kabelgebundene RS485-Zähleranschlüsse ebenfalls unterstützt
Vollständiges Datenblatt (PDF) Techniker fragen

Dokumente

SAJ EK90 HS5 Single-Phase Datasheet (EU)ENHerunterladen
Fehlt ein Zertifikat oder eine Sprachversion?Dokument anfordern
ProduktSAJ EK90 HS5-10K-S4-X (10-kW-Einphasen-All-in-One)

System vervollständigen

Balance-of-System und Zubehör passend zu diesem Modell. Jede Zuordnung folgt der hinterlegten Kompatibilitätsliste.

Erforderlich
SAJ eSolar Wireless-pro Meter
[1]

SAJ eSolar Wireless-pro Meter

Der Wechselrichter benötigt eine Messung am Netzverknüpfungspunkt, um Import/Export in Echtzeit zu sehendies ermöglicht die Optimierung des Eigenverbrauchs und die Einspeisebegrenzung. Das EK90-System basiert auf SAJs drahtlosem LoRa-Doppelkanal-Zähler: kabellos, optimale Reichweite 150 m durch Wände.
Produkt ansehen →
Empfohlen
Optional
SAJ ATS 63 A transfer panel (ATS1-T63-A)
[1]

SAJ ATS 63 A transfer panel (ATS1-T63-A)

Automatische Netz-/Notstrom-Umschaltung (63 A, automatisch/manuell) für eine unkomplizierte Notstromversorgung des ganzen Hauses statt der manuellen Umschalt-Topologie in SAJs Handbuchbei der Angebotserstellung die Phasenvariante für einen einphasigen Standort bestätigen.
Produkt ansehen →
SAJ eManager
[2]

SAJ eManager

Erweitert das elekeeper-Ökosystem um Wärmepumpen-Anbindung, Erzeugungsmessung und tiefergehende tarifbasierte Lastplanung über den Standardzähler hinausoptional, für eine einfache PV+Speicher-Installation nicht erforderlich.
Produkt ansehen →
SAJ Smart Wi-Fi Stecker
[3]

SAJ Smart Wi-Fi Stecker

Lets the AI energy manager shift individual appliance loads into surplus-solar or cheap-tariff windows, a low-cost way to raise self-consumption
Produkt ansehen →
Freigegebene Kombinationen

Womit dieses Gerät freigegeben ist.

Jede Kombination unten ist auf eine hinterlegte Kompatibilitätsliste zurückführbar, mit Dokumentversion und Datum. Eine Kombination, die nur in einer Liste geführt wird, ist gekennzeichnet: Wir bieten sie an, ein Techniker bestätigt sie.

Kompatibilitätslisten zuletzt geprüft am 2026-07-26.

SAJ-EK90-BU5-6.0-TV-Batteriesatz (6 kWh, 314 Ah LFP) SAJ-EK90-BU5-6.0-TV-Batteriesatz (6 kWh, 314 Ah LFP) Artikelnr. DLK-SAJ-EK90-BU5-6-0-TV In der Kompatibilitätsliste von SAJ | 1-6 Module SAJ EK90 BU5-7.0-TV Batteriepack (7 kWh, 314 Ah LFP) SAJ EK90 BU5-7.0-TV Batteriepack (7 kWh, 314 Ah LFP) Artikelnr. DLK-SAJ-EK90-BU5-7-0-TV In der Kompatibilitätsliste von SAJ | 1-6 Module SAJ-EK90-BU5-9.0-TV-Batteriesatz (9 kWh, 314 Ah LFP) SAJ-EK90-BU5-9.0-TV-Batteriesatz (9 kWh, 314 Ah LFP) Artikelnr. DLK-SAJ-EK90-BU5-9-0-TV In der Kompatibilitätsliste von SAJ | 1-6 Module

Leistungsklasse wählen

SAJ HS5-Familie. Gleiche Technik, andere Größe.

4 Leistungsklassen Gleiche Serie, gleiche Technik, Ihr Modell ist hervorgehoben.
SAJ EK90 HS5-5K-S3-X (5 kW einphasige All-in-One-Lösung) Für Preise anmelden
SAJ EK90 HS5-6K-S3-X (6-kW-Einphasen-All-in-One) Für Preise anmelden
SAJ EK90 HS5-8K-S3-X (8-kW-Einphasen-All-in-One) Für Preise anmelden
SAJ EK90 HS5-10K-S4-X (10-kW-Einphasen-All-in-One) Dieses Modell Für Preise anmelden
AC-Nennleistung
5 kW
6 kW
8 kW
10 kW
Phase
In der Familie identisch: Einphasig
MPPT-Tracker
3
3
3
4
Max. Wirkungsgrad
In der Familie identisch: 98,0 %
Batteriespannung
In der Familie identisch: 350-600 V
Schutzart
In der Familie identisch: IP66
Gewicht
In der Familie identisch: Wechselrichter: 39,5 · Batteriepack: BU5-6.0-TV: 60,4 · BU5-7.0-TV: 68 · BU5-9.0-TV: 79,2 · Batteriebasis: 8 kg
Abmessungen
In der Familie identisch: Wechselrichter: 835 / 350 / 270 · Batteriepack: 835 / 270 / 270 · Batteriebasis: 835 / 70 - 80 / 270 mm

Die Spalten stammen direkt aus den hinterlegten Datenblättern. Was sich hier unterscheidet, unterscheidet sich wirklich.

Auswahl 1

50 A oder 63 A 1-poliger Leitungsschutzschalter; 3 × 10 mm² bis 3 × 16 mm² Kupferkabel. Der HS5-10K-S4-X liefert einen Nenndauerausgangsstrom von 43,5 A (max. Ausgangsstrom 45,5 A @ 230 V). Ein 1-poliger 50 A oder 63 A Leitungsschutzschalter (MCB) ist auf der AC-Verteilertafel Standard.
