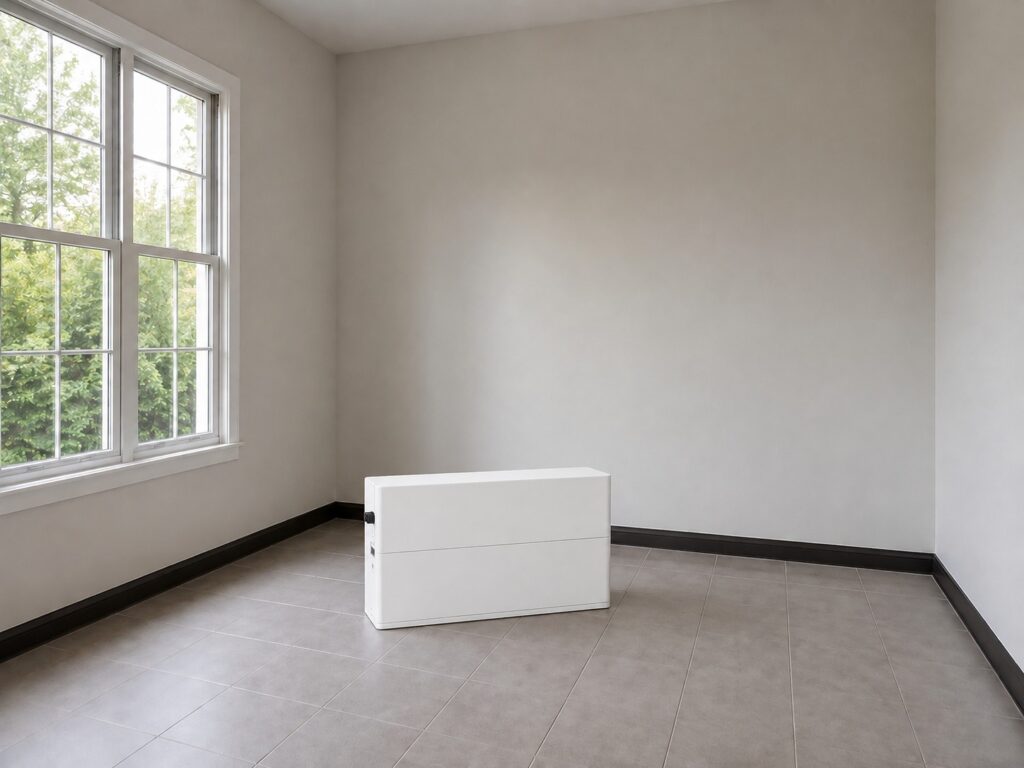

SAJ EK90 BU5-6.0-TV Batteriepack (6 kWh, 314 Ah LFP)
Beschreibung
Automobiltaugliche Zelltechnologie mit weniger internen Verbindungen.
Der SAJ EK90 BU5-7.0-TV ist ein 7,0-kWh-Hochvolt-LFP-Batteriemodul mit kommerziellen 314-Ah-Prismazellen, das für ein stapelbares, kabelloses System unter den SAJ EK90 HS5 All-in-One-Wohnenergietürmen entwickelt wurde.
314-Ah-LFP-Prismazellen in Industriequalität
Die Großformat-Zellarchitektur bündelt hohe Kapazität in weniger Zellverbindungen für überlegene thermische Stabilität.
7,0 kWh Sweet-Spot-Kapazität
Exakt dimensioniert, um den typischen täglichen Solarüberschuss für Standard-Einfamilienhäuser zu puffern.
Kabelfreies direktes Säulenstapeln
Verbindet Hochspannungs- und Kommunikationsleitungen direkt über interne Sammelschienen ohne freiliegende DC-Leitungen.
IP65-Allwetter-Druckgussgehäuse
Wetterfestes Gehäuse, zertifiziert für saubere Innenräume von Versorgungsräumen oder geschützte Außeninstallationen (-10 bis +50 °C).
Weitere Produktdetails
Kleine Zylinder- und Pouchzellen erfordern Hunderte geschweißter Verbindungen, die Widerstand und Ausfallpunkte erzeugen. Der BU5-7.0-TV verwendet kommerzielle 314-Ah-LFP-Prismazellen für maximale Zuverlässigkeit.
- Die Hochleistungs-Zellarchitektur mit 314 Ah minimiert interne Reihenschaltungen und lokale Wärmeentwicklung.
- Eine Entladetiefe von 90 % liefert 6,30 kWh nutzbare Energie pro Modul über Tausende von täglichen Zyklen.
- Integrierte Sub-BMS-Elektronik gleicht Zellspannungen aus und überwacht thermische Parameter in Echtzeit.
Interne selbstausrichtende Sammelschienen für eine schnelle, fehlerfreie Montage.
Das direkte Stapeln unter der EK90-HS5-Wechselrichtereinheit eliminiert externe Hochvoltleitungen, Anschlusskästen und unübersichtliche Kommunikations-Patchkabel. Interne Steck-Sammelschienen übertragen Hochvolt-Strom und Kommunikation direkt zwischen Wechselrichter und Batteriemodulen. Eliminiert freiliegende Hochvolt-DC-Verkabelung an Garagen- und Hauswirtschaftsraumwänden und maximiert die Sicherheit im Wohnbereich. Das IP65-Druckgussgehäuse aus Aluminium ist zertifiziert für saubere Innenräume oder geschützte Außenwände (-10 bis +50 °C).
Wächst auf sechs Pakete.
Ein bis sechs BU5-Module sitzen unter dem HS5. Allein bei dieser Größe sind das 7 bis 42 kWh, bevor andere Modulgrößen gemischt werden.
Entwickelt für den EK90-Kopf.
BU5 ist die gelistete Zelle für HS5. Der Stack ist der Batteriepfad des All-in-One, kein separater HV-Kabelschrank.
Technische Daten
Die optimale Wohnkapazitätsklasse für kabellose SAJ-EK90-Energietürme.
7,0-kWh-Hochkapazitäts-LFP-Speichermodul, dimensioniert für den abendlichen Eigenverbrauch im Haushalt.
Der BU5-7.0-TV wird unter EK90 HS5 All-in-One-Systemen gestapelt und liefert 7,0 kWh LFP-Speicher mit 314-Ah-Zellen. Er speichert problemlos den tagsüber erzeugten Solarüberschuss von 6–8 kWp privaten Dachanlagen und versorgt Koch-, Beleuchtungs- und Unterhaltungsstromkreise die Nacht über ohne Netzbezug.
- Nennspeicher
- 7,0 kWh
- Prismatische LFP-Zellen
- 314 Ah
- Externe DC-Leitungen
- Keine
- Allwetter-Bauweise
- IP65
Batteriepaket
- Chemie / Zelle
- LiFePO4; 314-Ah-Zelle
- Gesamt- / nutzbare Energie
- 7 kWh / 7 kWh (100 % Entladetiefe)
- Nennspannung
- 390 V (Laden mit konstantem Strom bis maximal 390 V gemäß der von SAJ empfohlenen Methode)
- Max. Lade-/Entladeleistung
- 3,5 kW
- Max. Lade-/Entladestrom
- 9,0 A
- Lebensdauer (Zyklen)
- 10.000 Zyklen (Benutzerhandbuch, Angabe des Batterieherstellers, 25±2°C)SAJ-Datenblatt-Highlight: 12.000 Zyklen (0,2C, bis 60 % SOH, Laborbedingungen)
- Abmessungen / Gewicht
- 835 × 270 × 270 mm (B×H×T)68 kg (Batterie-Basis BE5-TV: 8 kg)
- Kühlung / Betriebsbereich
- Natürliche KonvektionLaden/Entladen -30 °C bis +50 °C · 5–95 % relative Luftfeuchtigkeit, nicht kondensierend
- Garantie
- Gemäß den SAJ-Garantiebedingungen (für dieses Modell ist kein Kapazitätserhalt veröffentlicht)
Systemintegration
- Kompatible Systeme
- SAJ EK90 HS5 einphasige (5–10 kW, Batteriefenster 300–600 V) und dreiphasige (8–20 kW, Batteriefenster 600–900 V) All-in-One-Systeme
- Max. Pakete pro System
- 6 (Systemenergie konfigurierbar 6–54 kWh in SAJs veröffentlichter X-Wert-Leiter)
- Anschluss
- Blind-Mate-Steckverbinder, keine Verkabelung zwischen den Modulenintegrierter DC-DC-Optimierer pro Pack · CAN-Kommunikation mit dem Wechselrichter
- Montagezubehör
- Batterie-Basis BE5-TV (Bodenstapel) oder Wandhalterung BT5-TV, gemäß SAJs Modellliste
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der SAJ EK90 BU5-7.0-TV Batteriepack (7 kWh, 314 Ah LFP) gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.
Projektszenario

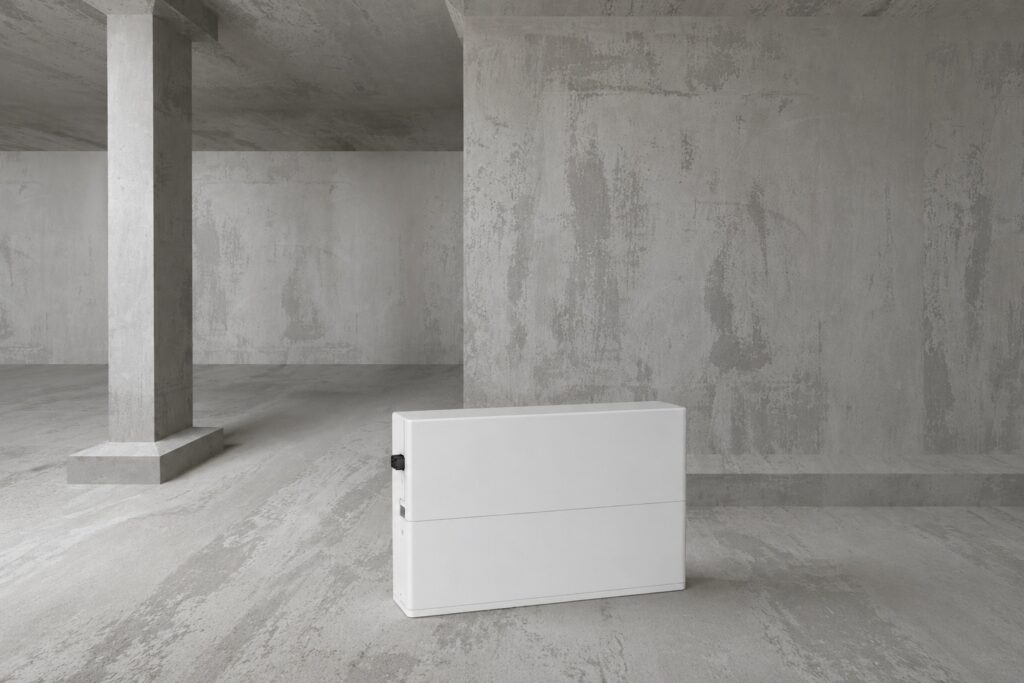

Standard-Einfamilienhäuser (6–9 kWp Solar) mit 14–21 kWh Speicher
Bei der Installation eines SAJ EK90 HS5-Systems ergibt ein Stapel aus 2 Modulen 14,0 kWh (12,6 kWh nutzbare Speicherkapazität) und ein Stapel aus 3 Modulen 21,0 kWh (18,9 kWh nutzbare Speicherkapazität).
Bietet die optimale Kapazitätsgröße für elektrifizierte 4-Personen-Haushalte ohne übermäßige Bauhöhe.
- EignungBietet den optimalen Kapazitäts-Sweet-Spot für elektrifizierte 4-Personen-Haushalte ohne übermäßige physische Höhe.
Was Linker mit Ihnen klärt
- Bestätigen Sie dieses Modell anhand der benachbarten Nennleistung in derselben Familie.
Dokumente
SAJ EK90 HS5 Dreiphasen-Datenblatt (EU)Produktfragen
Wie schwer ist das Modul BU5-7.0-TV?
Ca. 68,0 kg pro Modul. Ausgestattet mit robusten 314-Ah-Prismazellen und verstärktem Aluminiumrahmen wiegt jedes 7,0-kWh-Modul ca. 68,0 kg (150 lbs). Es verfügt über integrierte seitliche Tragegriffe für ein Zweipersonen-Team.
Kann ich 6,0-kWh-, 7,0-kWh- und 9,0-kWh-Module in derselben EK90-Säule mischen?
Nein. Alle Module in einer EK90-Säule müssen identisch sein. Um eine ausgewogene Zellimpedanz, eine gleichmäßige Spannungsregelung und eine zertifizierte BMS-Sicherheit zu gewährleisten, müssen alle gestapelten Module in einer Säule dieselbe Kapazitätsklasse aufweisen.
Freigegebene Kombinationen
SAJ EK90 HS5-10K-S4-X (10-kW-Einphasen-All-in-One)Artikelnr. DLK-SAJ-EK90HS510KS3XNur Blind-Mate-Stapelung: 1 bis 6 BU5-Packs (6/7/9 kWh, 100% DoD) unter der HS5-Einheit. SAJ verweist für die Regeln zur Pack-Kombination auf ein Batterie-Kombinationsdatenblatt, das sein Download Center nicht führt; die 21 zulässigen Größenkombinationen sind daher undokumentiert - konservativ anbieten.
SAJ EK90 HS5-10KT3-X (10-kW-Dreiphasen-All-in-One, 2026 Flaggschiff)Artikelnr. DLK-SAJ-EK90HS510KT3XNur Blind-Mate-Stapelung: 1 bis 6 BU5-Packs (6/7/9 kWh, 100% DoD) unter der HS5-Einheit. SAJ verweist für die Regeln zur Pack-Kombination auf ein Batterie-Kombinationsdatenblatt, das sein Download Center nicht führt; die 21 zulässigen Größenkombinationen sind daher undokumentiert - konservativ anbieten.
SAJ EK90 HS5-12KT3-X (12-kW-Dreiphasen-All-in-One)Artikelnr. DLK-SAJ-EK90HS512KT3XNur Blind-Mate-Stapelung: 1 bis 6 BU5-Packs (6/7/9 kWh, 100% DoD) unter der HS5-Einheit. SAJ verweist für die Regeln zur Pack-Kombination auf ein Batterie-Kombinationsdatenblatt, das sein Download Center nicht führt; die 21 zulässigen Größenkombinationen sind daher undokumentiert - konservativ anbieten.
SAJ EK90 HS5-15KT3-X (15-kW-Dreiphasen-All-in-One)Artikelnr. DLK-SAJ-EK90HS515KT3XNur Blind-Mate-Stapelung: 1 bis 6 BU5-Packs (6/7/9 kWh, 100% DoD) unter der HS5-Einheit. SAJ verweist für die Regeln zur Pack-Kombination auf ein Batterie-Kombinationsdatenblatt, das sein Download Center nicht führt; die 21 zulässigen Größenkombinationen sind daher undokumentiert - konservativ anbieten.
SAJ EK90 HS5-20KT3-X (20-kW-Dreiphasen-All-in-One)Artikelnr. DLK-SAJ-EK90HS520KT3XNur Blind-Mate-Stapelung: 1 bis 6 BU5-Packs (6/7/9 kWh, 100% DoD) unter der HS5-Einheit. SAJ verweist für die Regeln zur Pack-Kombination auf ein Batterie-Kombinationsdatenblatt, das sein Download Center nicht führt; die 21 zulässigen Größenkombinationen sind daher undokumentiert - konservativ anbieten.
SAJ EK90 HS5-5K-S3-X (5 kW einphasige All-in-One-Lösung)Artikelnr. DLK-SAJ-EK90HS55KS3XNur Blind-Mate-Stapelung: 1 bis 6 BU5-Packs (6/7/9 kWh, 100% DoD) unter der HS5-Einheit. SAJ verweist für die Regeln zur Pack-Kombination auf ein Batterie-Kombinationsdatenblatt, das sein Download Center nicht führt; die 21 zulässigen Größenkombinationen sind daher undokumentiert - konservativ anbieten.
SAJ EK90 HS5-6K-S3-X (6-kW-Einphasen-All-in-One)Artikelnr. DLK-SAJ-EK90HS56KS3XNur Blind-Mate-Stapelung: 1 bis 6 BU5-Packs (6/7/9 kWh, 100% DoD) unter der HS5-Einheit. SAJ verweist für die Regeln zur Pack-Kombination auf ein Batterie-Kombinationsdatenblatt, das sein Download Center nicht führt; die 21 zulässigen Größenkombinationen sind daher undokumentiert - konservativ anbieten.
SAJ EK90 HS5-8K-S3-X (8-kW-Einphasen-All-in-One)Artikelnr. DLK-SAJ-EK90HS58KS3XNur Blind-Mate-Stapelung: 1 bis 6 BU5-Packs (6/7/9 kWh, 100% DoD) unter der HS5-Einheit. SAJ verweist für die Regeln zur Pack-Kombination auf ein Batterie-Kombinationsdatenblatt, das sein Download Center nicht führt; die 21 zulässigen Größenkombinationen sind daher undokumentiert - konservativ anbieten.
SAJ EK90 HS5-8KT3-X (8-kW-Dreiphasen-All-in-One)Artikelnr. DLK-SAJ-EK90HS58KT3XNur Blind-Mate-Stapelung: 1 bis 6 BU5-Packs (6/7/9 kWh, 100% DoD) unter der HS5-Einheit. SAJ verweist für die Regeln zur Pack-Kombination auf ein Batterie-Kombinationsdatenblatt, das sein Download Center nicht führt; die 21 zulässigen Größenkombinationen sind daher undokumentiert - konservativ anbieten.
