Beschreibung
Störungsfreie Telemetrie über weitläufige Industrieschaltanlagen.
Der GoodWe SEC3000C ist ein intelligenter Energiemanagement-Controller in Versorgungsqualität mit integriertem Glasfaser-Ringschalter, der für störungsfreie Telemetrie, dynamische Null-Einspeisung und Wirk-/Blindleistungssteuerung in weitläufigen Multi-Megawatt-Solaranlagen entwickelt wurde.
Integrierter optischer Ring-Schalter
Eliminiert elektromagnetische Störeinflüsse über lange Distanzen in Hochspannungs-Schaltanlagen im Gewerbebereich.
Großflächiges Management von 60 Wechselrichtern
Synchronisiert Wirk- und Blindleistungsmodulation über Multi-Megawatt-Solaranlagen im Gewerbebereich.
Schnelle Einspeisebegrenzung und Q-Steuerung für Großspeicher
Erfüllt strenge europäische und globale Netzanforderungen mit Reaktionszeiten unter einer Sekunde.
IP65-Industriegehäuse für alle Wetterbedingungen
Vormontiert mit optischen Transceivern, industriellen Netzteilen und Überspannungsableitern.
Weitere Produktdetails
Standard-Kupfer-RS485-Kommunikationsleitungen leiden unter schweren elektromagnetischen Störungen und Paketverlusten, wenn sie neben Hochspannungs-Mittelspannungstransformatoren und schweren Industrieantrieben verlegt werden. Der SEC3000C integriert einen industriellen Glasfaser-Ringswitch.
- Glasfaser-Transceiver übertragen Telemetrie über tausende Meter ohne elektromagnetische Störungen.
- Ringtopologie gewährleistet Kommunikationsredundanz. Wenn eine Glasfaserverbindung unterbrochen wird, werden Daten in Millisekunden umgeleitet.
- Interner, vorverdrahteter Glasfaser-Patchpanel optimiert die Feldterminierung und -prüfung von Glasfasern.
GoodWe
Modelle im Vergleich
Seitlich scrollen, um alle Modelle zu vergleichen.
Hochgeschwindigkeits-Wirk-/Blindleistungsmodulation und SCADA-Integration.

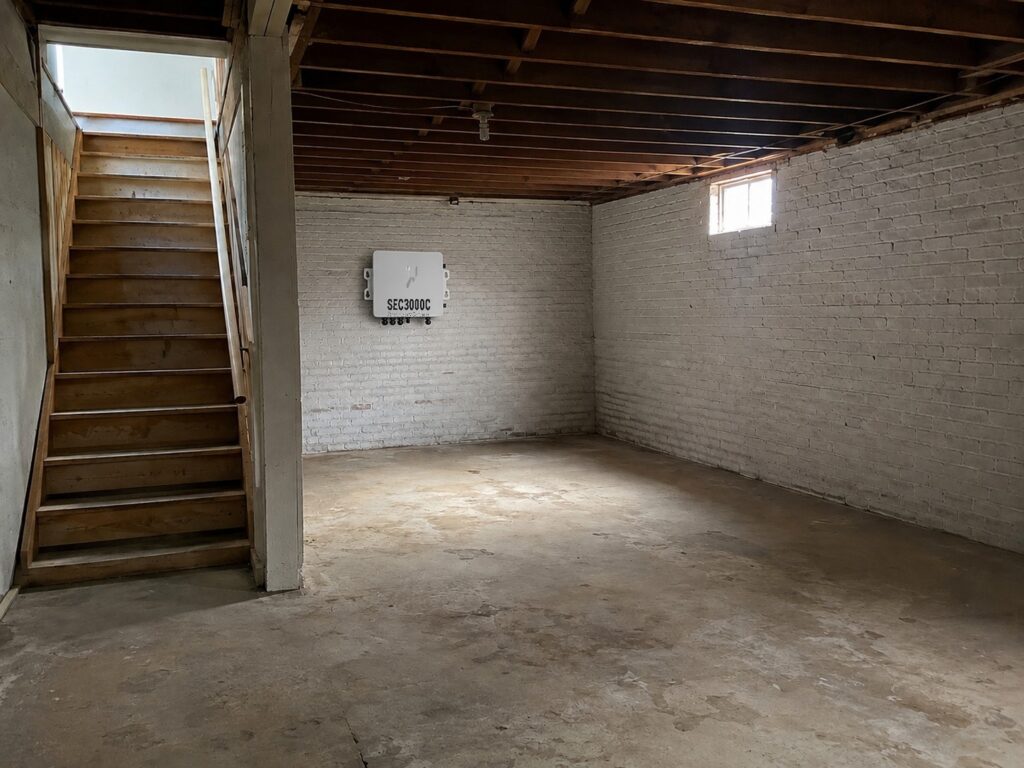

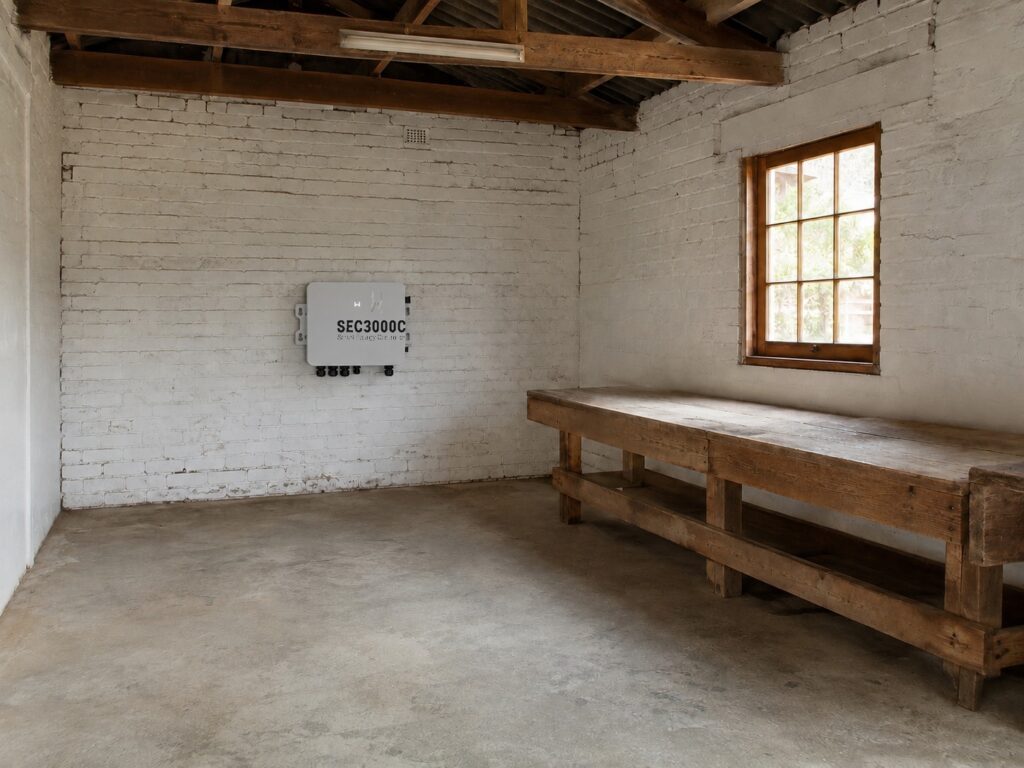

Der SEC3000C ist werksseitig in einem robusten IP65-Außengehäuse montiert und bietet eine unter einer Sekunde liegende Regelkreissteuerung zur Modulation der Wirkleistungseinspeisung und Blindleistung (Q(U), cos φ) über 60 Wechselrichter. Er setzt vertraglich vereinbarte Null-Einspeisung und kundenspezifische Netzabregelungsgrenzen in Echtzeit durch. Unterstützt das Modbus-TCP-Protokoll für die nahtlose Integration in zentrale SCADA- und EMS-Dispatch-Plattformen des Versorgers. Das IP65-Druckgussgehäuse lässt sich sauber an Außenwänden oder auf Gestellverteilern montieren (-30 bis +60 °C).
Hält einen 15-Port-Ethernet-Switch
LAN-Wechselrichter reichen bis 10. Der Switch sitzt in diesem Schaltschrank. RS485-Wechselrichter reichen bis 60.
Sitzt an 100 bis 240 V AC
Die Frequenz liegt bei 50 / 60 Hz. Die Leistungsaufnahme liegt bei 25 W oder weniger. Die Temperatur reicht von minus 30 bis 60 °C.
Hält einen GM330 im Schaltschrank
Der Zähler ist ein GM330. Der Logger ist ein EzLogger3000C. Beide sitzen hinter der IP66-Tür.
Technische Daten
Störungsunempfindliche Glasfaser-Vernetzung und zentrale Leistungssteuerung für Solaranlagen im Multi-Megawatt-Bereich.
Netzbetreiber-tauglicher Anlagenregler mit integrierter Glasfaser-Kommunikationsschnittstelle.
Durch den internen Glasfaser-Ring-Switch bietet der SEC3000C eine störungsfreie Kommunikation über weitläufige Multi-Megawatt-Solaranlagen und große Industrieanlagen. Er koordiniert bis zu 60 kommerzielle Wechselrichter mit schneller Netzeinspeisung, automatischer Null-Einspeisung und dynamischer Spannungsregelung und eliminiert Kommunikationsabbrüche durch hochspannungsbedingte elektromagnetische Störungen.
- Optische Schnittstelle
- Faserring
- Flottensteuerung
- 60 Einheiten
- Antwort in unter einer Sekunde
- < 1s
- Außengehäuse
- IP65
Kapazität & Schnittstellen
- Max. Wechselrichter, RS485
- 60 (bis zu 20 pro RS485-Port)
- Max. Wechselrichter, LAN
- 10
- RS485-Ports
- 4
Konfiguration
- Integrierter Smart-Meter
- GoodWe GM330
- Stromversorgung
- 100 ~ 240 V, 50 / 60 Hz
- Leistungsaufnahme (W)
- ≤ 25
Physisch
- Betriebstemperatur (°C)
- -30 ~ +60
Verifizierte Systemzusammensetzung
- Maximale Anzahl RS485-Wechselrichter
- 60
- Maximale Anzahl LAN-Wechselrichter
- 10
- Integrierter Datenlogger
- 1 × GoodWe EzLogger3000C
- Integrierter Smart Meter
- 1 × GoodWe GM330
- Ethernet-Switch
- 15 Anschlüsse
- Schutzart
- IP66
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der GoodWe SEC3000C Smart Energy Controller gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.

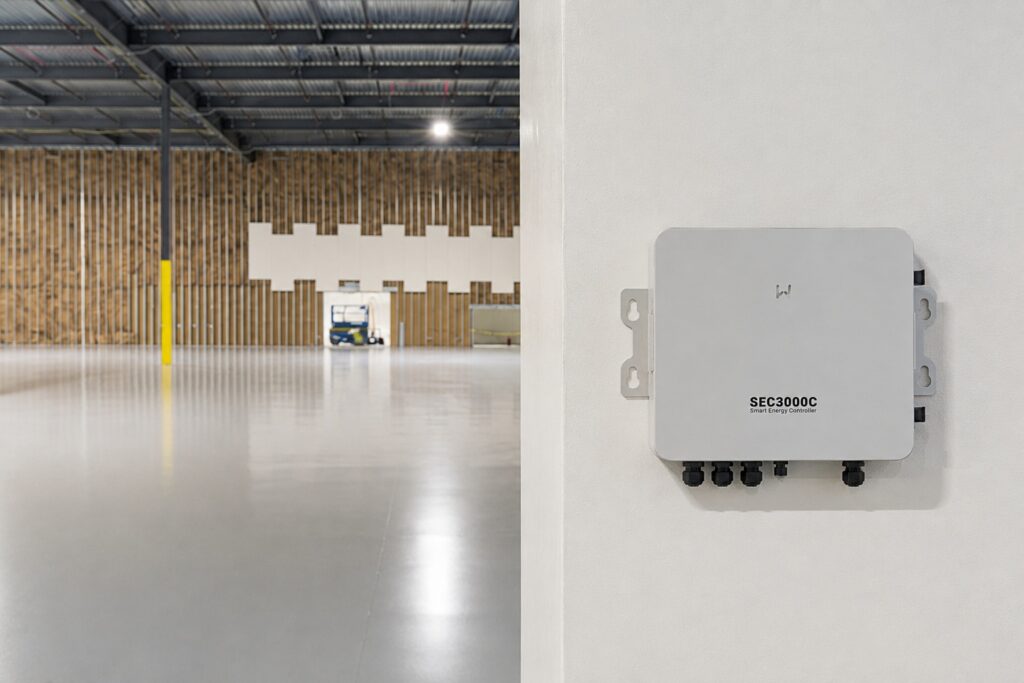

Große Multi-Megawatt-Solaranlagen mit entfernten Wechselrichter-Clustern (1 MW bis 10 MW+)
Solarparks in Versorgungsqualität, Freiflächenanlagen an Flughäfen oder weitläufige Industriekomplexe, in denen Wechselrichter hunderte Meter von der zentralen Umspannstation entfernt stehen.
Der integrierte Glasfaser-Ringschalter bietet zuverlässige, blitzschutzisolierte Kommunikation über große Entfernungen, bei denen Kupfer-RS485-Kabel versagen würden.
- AbgrenzungWenn alle kommerziellen Wechselrichter in einem einzigen kompakten Schaltraum oder innerhalb von 200 Metern zur Hauptverteilung stehen, wechseln Sie zum Standard-SEC3000, um Hardwarekosten zu sparen. ---
- Wenn alle kommerziellen Wechselrichter in einem einzigen kompakten Schaltraum oder innerhalb von 200 Metern zur Hauptverteilung stehen, wechseln Sie zum Standard-SEC3000, um Hardwarekosten zu sparen. ---
Dokumente
Kompatibilitätsliste für GoodWe-Wechselrichter und IoT-Produkte (EN) GoodWe SEC3000C DatenblattProduktfragen
Was ist der Hauptvorteil des SEC3000C gegenüber dem Standard-SEC3000?
Integrierter industrieller Glasfaser-Ringswitch für eine störungsfreie Kommunikation über große Entfernungen. Während beide Geräte bis zu 60 Wechselrichter verwalten, integriert der SEC3000C einen Glasfaser-Ringnetzwerk-Switch. Dies ermöglicht Planern, entfernte Wechselrichterstationen über Singlemode- oder Multimode-Glasfaser zu verbinden und so Kommunikationspaketverluste durch hochspannungsbedingte elektromagnetische Felder und Erdpotenzialdifferenzen zu eliminieren.
Welche optischen Steckverbinder und Glasfasertypen werden unterstützt?
Standard-SC/ST/FC-Industrie-Optikschnittstellen mit Unterstützung für Singlemode- und Multimode-Glasfaser. Die internen optischen Transceiver unterstützen standardmäßige industrielle Glasfaserverbindungen und ermöglichen eine zuverlässige Datenübertragung über Entfernungen von mehr als 2.000 bis 10.000 Metern, abhängig vom gewählten optischen Modul.
