Beschreibung
Synchronisierte Wirk- und Blindleistungsmodulation in Mega-Parks.

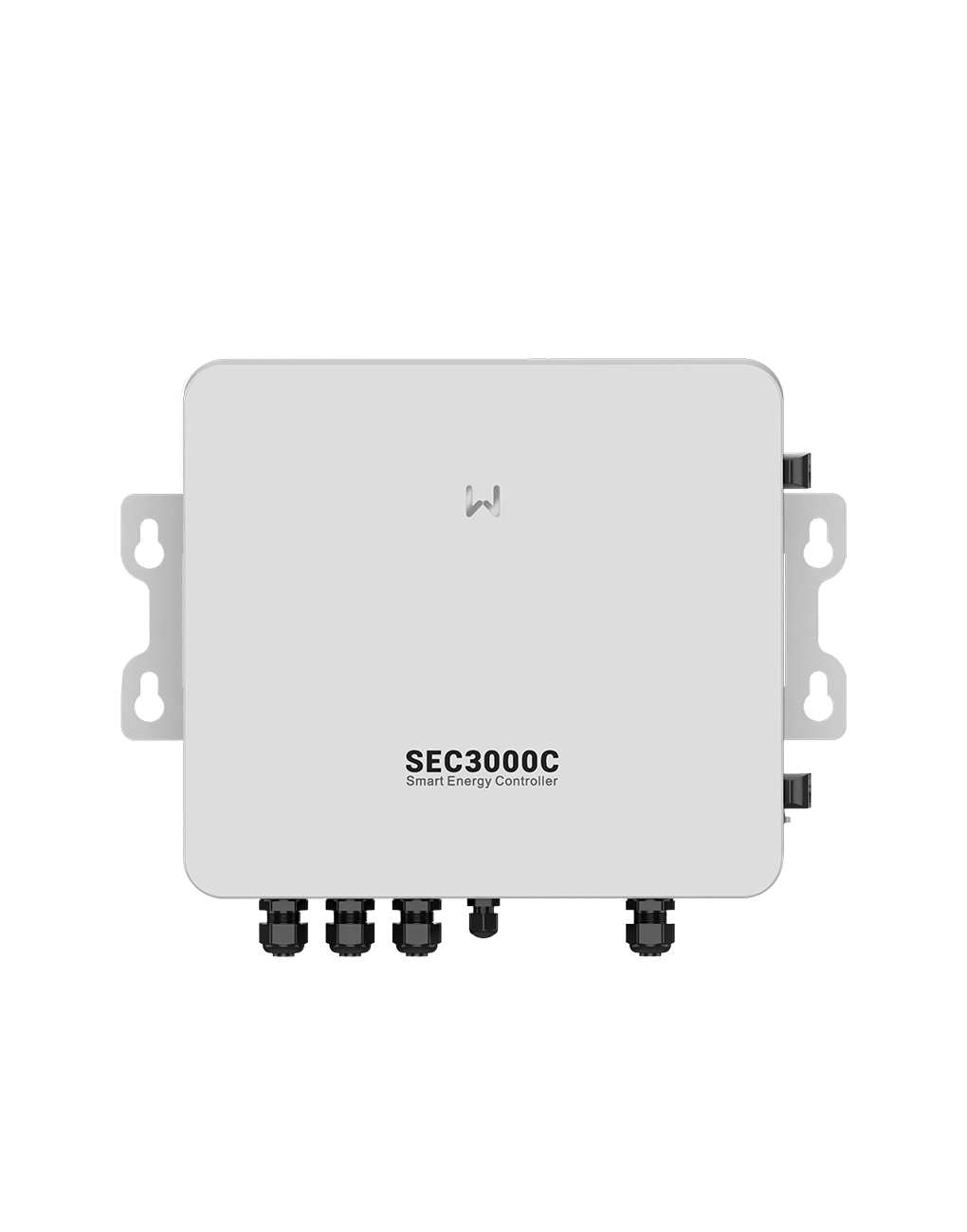

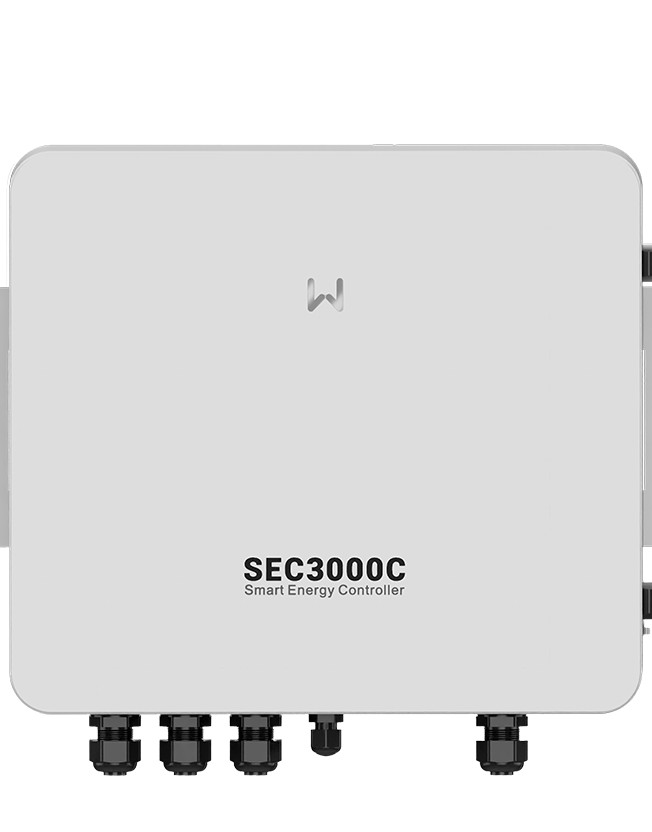

Der GoodWe SEC3000 ist ein industrieller intelligenter Energiemanager, der bis zu 60 kommerzielle Wechselrichter und Multi-Megawatt-Solaranlagen verwaltet und für die schnelle Wirk-/Blindleistungsregelung sowie die Einhaltung der Netzanschlussregeln in Echtzeit entwickelt wurde.
Verwaltung großer Flotten mit 60 Wechselrichtern
Koordiniert Multi-Megawatt-Photovoltaikanlagen im Gewerbebereich über mehrere schnelle RS485-Kanäle.
Dynamische Netzcode- und Rampenratensteuerung
Führt netzbetreibervorgeschriebene Wirkleistungsbegrenzung, Blindleistungskompensation (Q(U), cos φ) und Frequenzstützung aus.
Mehrschleifige industrielle Vernetzung
Mehrere galvanisch getrennte Kommunikationsschleifen gewährleisten zuverlässige Telemetrieübertragung in weitläufigen Industrieanlagen.
Robustes Schwerindustrie-Gehäuse (IP65)
Druckguss-Außengehäuse mit interner Wärmeableitung und Überspannungsschutz für die Trafostationsmontage.
Weitere Produktdetails
Die Verwaltung weitläufiger Multi-Wechselrichter-Gewerbeanlagen erfordert schnelle, koordinierte Regelkreise, um die Netzanforderungen des Versorgers zu erfüllen. Der SEC3000 moduliert die Leistung über 60 Wechselrichter synchron.
- Multi-Loop-RS485-Architektur koordiniert Dutzende Wechselrichter mit Antwortzeiten unter einer Sekunde.
- Echtzeit-Nulleinspeisung und individuelle Leistungsobergrenzen für die Einspeisung werden am Netzanschlusspunkt durchgesetzt.
- Misst die dreiphasige Anlagenleistung über externe 5-A-Split-Core-Stromwandler.
GoodWe SEC
Modelle im Vergleich
Seitlich scrollen, um alle Modelle zu vergleichen.
Schlüsselfertige Umspannwerksinstallation mit industrieller SCADA-Anbindung.
Der SEC3000 wird werksseitig in einem robusten IP65-Außengehäuse montiert und bietet hohe Störfestigkeit sowie eine direkte Anbindung an zentrale SCADA- und EMS-Plattformen. Unterstützt das Modbus-TCP-Protokoll für die nahtlose Integration in Fabrik-SCADA- und Versorgungs-Telemetriesysteme. Die interne Stromversorgung (100–240 V AC) und Überspannungsableiter schützen vor elektrischen Transienten. Das IP65-Druckgussgehäuse lässt sich sauber an Außenwänden oder auf Freiluft-Verteilerrahmen installieren (-30 bis +60 °C).
Hält einen GM330 im Schaltschrank
Der Zähler ist ein GM330. Die Leiterspannung liegt bei 172 bis 415 V an 3L/N/PE, 100 bis 240 V an 3L/PE.
Hält einen EzLogger3000C im Schaltschrank
Der Logger ist ein EzLogger3000C. Feldbus-Ports umfassen 4 x DI, 2 x DO und 4 x AI.
Hängt von minus 30 bis 60 °C
Die Front misst 450 x 400 x 242 mm. Die Leistungsaufnahme liegt bei 15 W oder weniger. Zertifikate in der Übersicht sind CE-RED (EN18031) und RCM.
Technische Daten
Zentralisierte Anlagenleistungssteuerung und Einhaltung des Netzcodes für Multi-Megawatt-Solaranlagen.
Smart-Energy-Controller im Versorgungsmaßstab zur Verwaltung von bis zu 60 Gewerbe-Wechselrichtern.
Entwickelt für große industrielle Solarparks, gewerbliche Microgrids und Megawatt-Dachanlagen orchestriert der SEC3000 die Stromerzeugung und Batteriespeicher über bis zu 60 GoodWe-Gewerbe-Wechselrichter. Er bietet schnelle Wirk-/Blindleistungsregelung, dynamische Einspeisebegrenzung und Einhaltung des Netzcodes ohne individuelle PLC-Programmierung.
- Flottensteuerung
- 60 Einheiten
- Antwort in unter einer Sekunde
- < 1s
- Netzkonformität
- Q(U) / cos φ
- Außengehäuse
- IP65
Rolle und Kapazität
- Funktion
- Zentrales Anlagenmonitoring mit Echtzeit-Datenerfassung
- Maximale Geräteanzahl
- RS485: 60 Wechselrichter
- Integrierter Switch
- -
Was im Lieferumfang enthalten ist
- Datenlogger
- EzLogger3000C × 1
- Smart-Meter
- GM330 × 1
Messbereich
- Spannungsmessbereich
- 3L/N/PE: 172~415 (Leiterspannung)3L/PE: 100~240 (Leiterspannung) Vac
- Strommessbereich
- nA: 5A (200≤n≤5000)
- Frequenzmessbereich
- 50 / 60 Hz
Schnittstellen und Stromversorgung
- Schnittstellen
- RS485-Schnittstelle: 4Ethernet: 2 × RJ45, 10/100 Mbit/s · 4G: optional · DI × 4, DO × 2, AI × 4
- Stromversorgung
- -
- Leistungsaufnahme
- ≤15 W
Physisch und Umgebung
- Abmessungen
- 450 × 400 × 242 mm (W×H×D)
- Gewicht
- ≤11 kg
- Montage
- Wandmontage, Bügelmontage, Mastmontage
- Schutzart
- IP66
- Korrosionsschutzklasse
- C5L
- Betriebstemperatur
- -30 ~ +60 °C
Konformität
- Zertifikate
- CE-RED (EN18031), RCM
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der GoodWe SEC3000 (zentraler Anlagencontroller, ohne Schalter) gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.

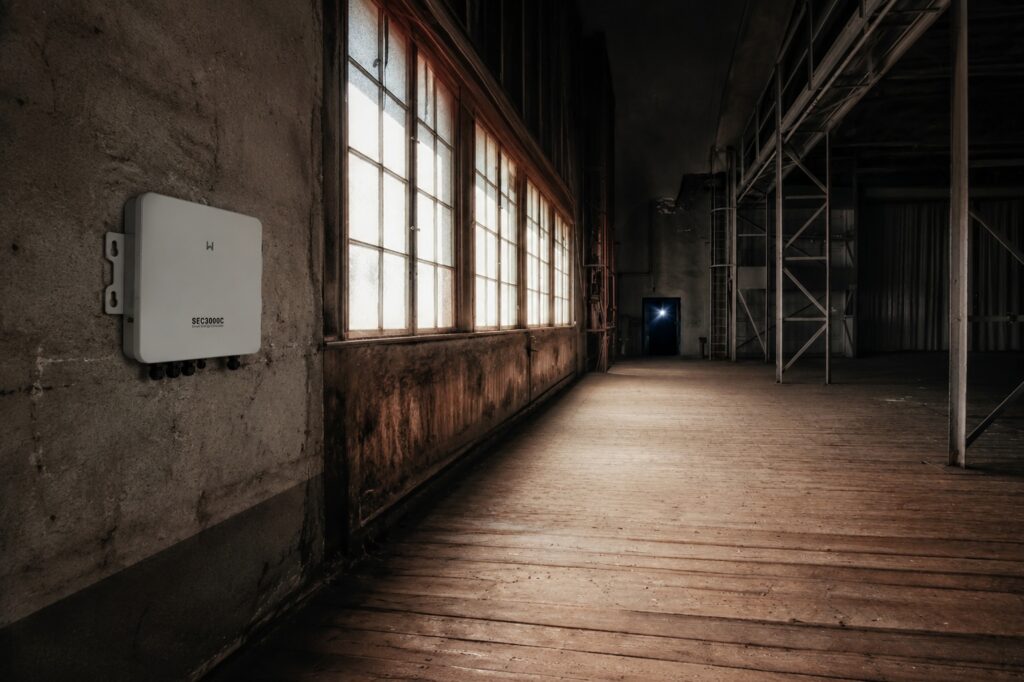

Multi-Megawatt-Gewerbedächer und Solarparks (1 MW bis 5 MW+)
Kommerzielle Anlagen mit Dutzenden von String- und Hybrid-Wechselrichtern, die eine zentrale Einspeisebegrenzung erfordern.
Verwaltet bis zu 60 Wechselrichter über mehrere RS485-Schleifen und gewährleistet die zertifizierte Einhaltung der Netzanschlussregeln.
- Bestätigen Sie dieses Modell anhand der benachbarten Nennleistung in derselben Familie.
Dokumente
GoodWe SEC3000 / SEC3000C Datenblatt (EN) GoodWe SEC3000C DatenblattProduktfragen
Was ist der Hauptunterschied zwischen dem SEC1000 und dem SEC3000?
Der SEC3000 bietet erweiterte Kommunikationsschleifen, höhere Rechenleistung und Multi-Megawatt-Netzsteuerung. * SEC1000: Am besten geeignet für kommerzielle Anlagen bis 1–2 MW mit kürzeren Kommunikationsdistanzen. * SEC3000: Entwickelt für Multi-Megawatt-Solarparks und industrielle Mikronetze, mit erweiterten isolierten Kommunikationskanälen und fortschrittlichen Netzeinspeise-Algorithmen.
