Beschreibung
Eliminiert unübersichtliche parallele Verkabelung mehrerer Module.

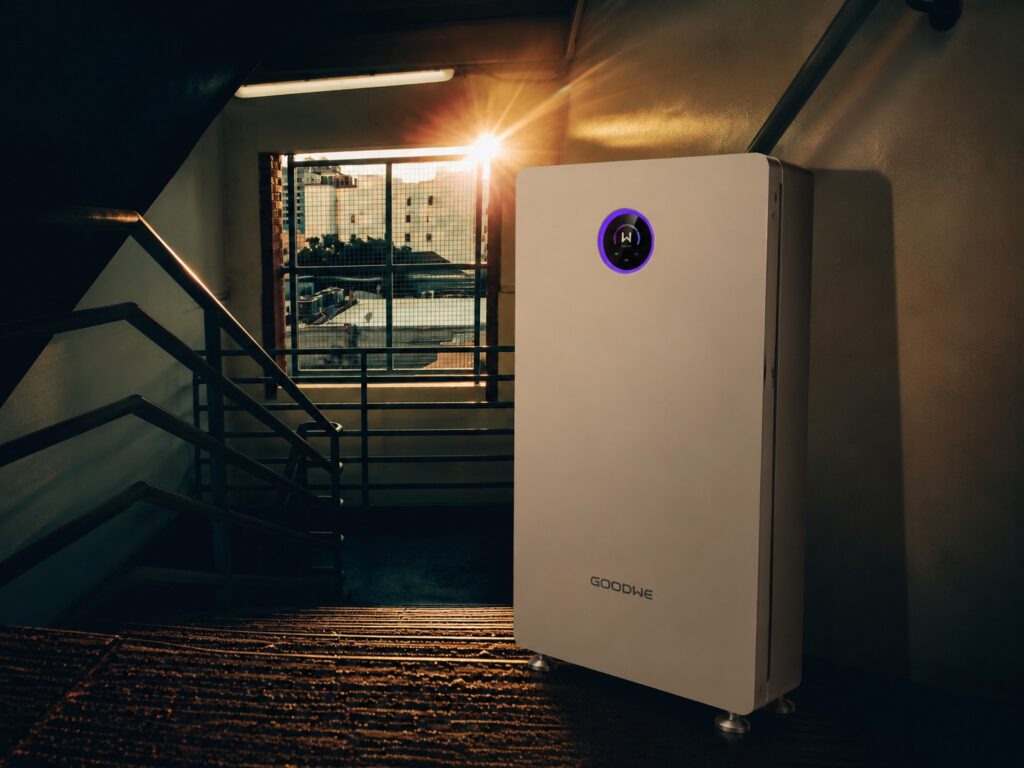

Der GoodWe Lynx Home A G4 GW16.1-BAT-LV-G10 ist ein integrierter 16,1-kWh-Niedervolt-LFP-Batteriespeicherschrank, der 14,5 kWh nutzbare Kapazität in einem einzigen freistehenden Gehäuse bietet und für große einphasige Eigenheime sowie netzunabhängige Lodges entwickelt wurde.
16,1-kWh-Hochkapazitäts-Einzelgerät
Bündelt hohe Speicherkapazität in einem einzigen Schrank und eliminiert Verkabelungsbäume für mehrere Batterien.
Sichere 48-V-SELV-Architektur
Die Kleinspannungstopologie eliminiert Hochspannungs-Gleichstromgefahren und vereinfacht die Einhaltung der Wohngebäude-Inspektionsvorschriften.
Hoher kontinuierlicher Leistungsdurchsatz
Liefert vollen Strom für leistungsstarke einphasige Hybrid- und Off-Grid-Wechselrichter ohne Drosselung.
Integrierte LFP-Zellen in Automobilqualität
Hochwertige kobaltfreie Zellen mit mehrstufigem BMS-Zellabgleich, Temperatursensoren und Schaltkreis-Isolation.
Weitere Produktdetails
Die Installation von 15+ kWh herkömmlicher 48-V-Speicher erfordert mehrere externe Sammelschienen, schwere Kupferverbindungskabel und separate Kommunikations-Patchkabel. Der Lynx Home A konsolidiert 16,1 kWh in einer einzigen internen Sammelschienenstruktur.
- Eliminiert externen Kabelsalat und Kontaktwiderstände zwischen den Modulen.
- Integrierter DC-Hauptschalter ermöglicht eine sofortige, sichere physische Trennung der gesamten 16,1-kWh-Batteriebank.
- Die zentrale BMS überwacht aktiv Zellspannungen, Temperaturen und Ladezustand über alle internen Stränge.
Inhärente elektrische Sicherheit für Wohnräume.
Dieser Schrank arbeitet unter den Grenzwerten der Schutzkleinspannung (SELV) unter 60 V DC und bietet hohe Energiekapazität ohne Hochspannungs-Gleichstrom-Schockrisiko für Installateure und Hausbesitzer. Die 16S-Prismazellanordnung liefert einen stabilen 51,2-V-Nenn-Gleichstrombus. Vorkonfigurierte CAN- und RS485-Kommunikationsprotokolle für GoodWe-48-V-Hybrid- und Off-Grid-Wechselrichter. IP55-zertifiziertes Gehäuse für den Betrieb von -10 °C bis +50 °C.
Hält 10.000 Zyklen auf 314-Ah-LFP-Zellen bereit
Prismatische Lithium-Eisenphosphat-Zellen bieten über 10.000 Zyklen unter Laborbedingungen bei 51,2 V Nennspannung.
Arbeitet von minus 20 bis plus 55 °C
Interne Heiztechnologie sichert das Laden bei Kälte, während das IP65-Gehäuse auf dem Boden oder an der Wand montiert.
Kommuniziert über CAN mit Niedervolt-Hybriden
Integrierte CAN-Kommunikation verbindet das interne BMS direkt mit GoodWe Niedervolt-Wechselrichtern ohne externe Steuergeräte.
Technische Daten
Konsolidierter Niederspannungs-Energiespeicher, entwickelt für mehrtägige Autarkie im Haushalt und Off-Grid-Betrieb.
16,1 kWh Hochleistungs-48-V-Speicher in einem einzigen integrierten Standschrank.
Speziell entwickelt für große einphasige Häuser, Off-Grid-Lodges und Nachrüstungen im Haushaltsspeicherbereich: Der GW16.1-BAT-LV-G10 eliminiert das unübersichtliche Verkabeln mehrerer kleiner 2,4-kWh- oder 5-kWh-Batterien parallel. Er verpackt 16,1 kWh sicheren Lithium-Eisenphosphat-Speicher in einen sauberen, vorgefertigten Standschrank und liefert hohen Dauerstrom für Haushaltsgeräte und Heizsysteme.
- Nennspeicher
- 16,1 kWh
- SELV-Sicherer Bus
- 48 V / 51,2 V
- Vorkabelung im Gehäuse
- Einzelgerät
- Robustes Gehäuse
- IP55
Batterie
- Zelltyp / Chemie
- LFP (LiFePO4), 314 Ah Nennkapazität
- Nennenergie
- 16,1 kWh
- Nutzbare Energie
- >=14,9 kWh (100 % Entladetiefe, 0,2P, 25±2 °C, Anfang der Lebensdauer)
- Nennspannung / Bereich
- 51,2 V / 45,92–57,76 V (Niederspannung)
- Lebensdauer (Zyklen)
- >=10.000 Zyklen (Laborbedingungen)
Leistung
- Max. kontinuierlicher Lade- / Entladestrom
- 157 A / 200 A (System)
- Max. Eingangs- / Ausgangsleistung
- 8 kW / 10 kW (Leistungsreduzierung je nach Temperatur und Ladezustand)
- Spitzenausgangsleistung
- 16 kW für 15 s
Skalierbarkeit & Installation
- Parallele Skalierbarkeit
- Bis zu 30 Einheiten (30P) über Daisy-Chain mit Doppelklemmen, kein Sammelschienenanschluss erforderlich
- Integrierter Leistungsschalter
- Integriertzusätzlich integrierte Strombegrenzung für schnelle Erweiterung und automatische Parallelwiederherstellung
- Montage
- Wand- oder Bodenmontage; Regulierungsrollen optional
- Abmessungen / Gewicht
- <=470 x 895 x 245 mm (ohne Sockel) / <=122 kg
Umgebung & Kommunikation
- Temperaturbereich
- Laden 0 bis +55 °CEntladen -20 bis +55 °C · Heiztechnik für zuverlässigen Betrieb ab -20 °C
- Schutzart / Schutzklasse
- IP65 / Class I
- Luftfeuchtigkeit / Höhe
- 5–95 % relative Luftfeuchtigkeit / max. 4.000 m
- Kommunikation
- CAN
- Speicher
- -20 bis +35 °C bis zu 12 Monate+35 bis +45 °C bis zu 6 Monate
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der GoodWe Lynx Home A G4 GW16.1-BAT-LV-G10 (16,1-kWh-LFP-Batterie) gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.

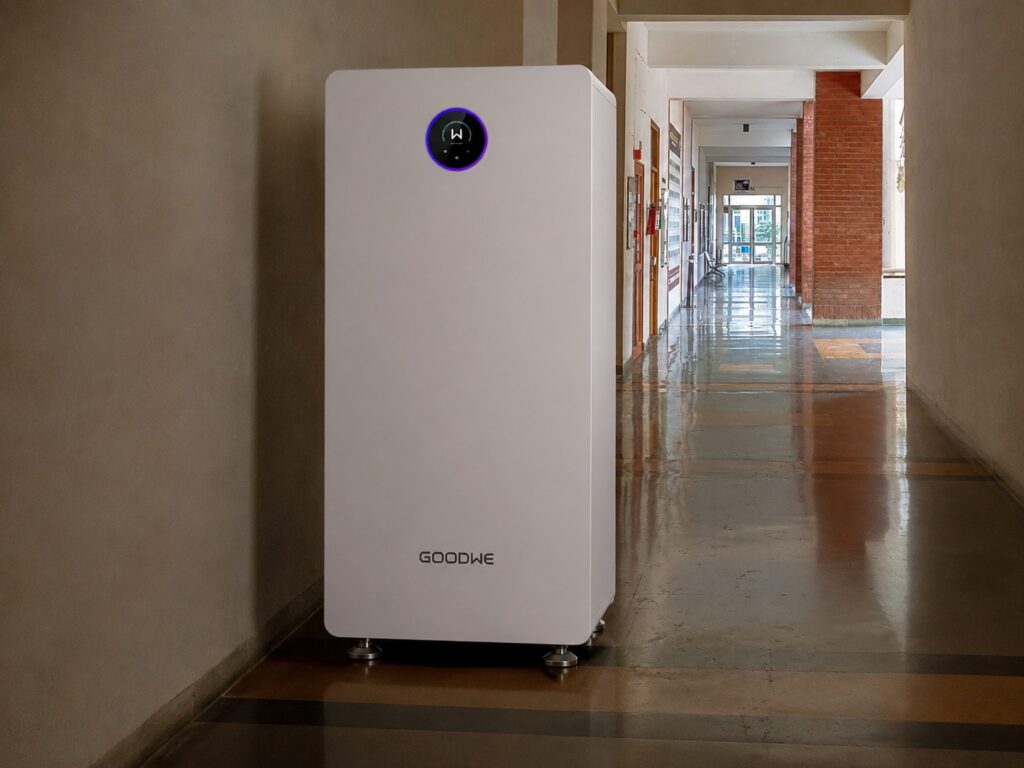

Große einphasige Wohn- und Landhäuser (6–10 kWp Solar)
Große einphasige Häuser oder ländliche Anwesen, die 12–15 kWh nächtliche Energiespeicherung benötigen, um abendliche Koch-, Beleuchtungs- und häusliche Grundlasten zu überbrücken.
Liefert 14,5 kWh nutzbaren Speicher in einem vormontierten Schrank und vermeidet so den Arbeitsaufwand und die Komplexität der Wandmontage mehrerer separater Batteriemodule.
- EignungBietet 14,5 kWh nutzbare Speicherkapazität in einem vormontierten Schrank und vermeidet so den Arbeitsaufwand und die Komplexität der Wandmontage mehrerer separater Batteriemodule.
- Bestätigen Sie dieses Modell anhand der benachbarten Nennleistung in derselben Familie.
Dokumente
GoodWe Lynx-A G4 16kWh Datenblatt (EN)Produktfragen
Kann dieser 16,1-kWh-Lynx-Home-A-Batteriespeicher an einen GoodWe-ET-Dreiphasen-Wechselrichter angeschlossen werden?
Nein. Nur für 48-V-Niedervolt-Wechselrichter ausgelegt. Der GW16.1-BAT-LV-G10 arbeitet mit 51,2 V Nennspannung (48-V-Niedervoltklasse). GoodWe-ET-Dreiphasen-Hybrid-Wechselrichter benötigen eine minimale DC-Batteriespannung von 180 V. Für Dreiphasensysteme wählen Sie den GoodWe Lynx Home F (Hochvolt-Serie). Der Lynx Home A ist für 48-V-Einphasen-Hybrid- und Off-Grid-Wechselrichter (wie GoodWe ES, EM, SBP oder Victron-Systeme) ausgelegt.
Wie sind die physischen Abmessungen und das Gewicht dieses Schranks?
Standschrank; ca. 145 kg. Das Gerät misst ca. 600 mm breit × 800 mm hoch × 380 mm tief und wiegt ca. 145 kg. Es ist dafür ausgelegt, direkt auf ebenen Betonböden in Garagen oder Hauswirtschaftsräumen zu stehen, mit schweren Nivellierfüßen.
Systemkomponenten
Empfohlene Komponenten
Zusätzliche GoodWe Lynx A G4 (GW16.1-BAT-LV-G10) Einheiten
Artikelnr.: DLK-GOODWE-LYNXA-G4
Kapazität und Leistung wachsen durch Parallelschaltung von bis zu 30 Einheiten über die Daisy-Chain mit Doppelklemmen, ohne Sammelschiene. Gemäß der Garantie von GoodWe kann innerhalb eines Jahres ab Produktionsdatum erweitert werden; andernfalls sind neue Einheiten auf die Restkapazität der alten Einheiten begrenzt.
Optionale Komponenten
GoodWe GM3000 Drehstrom-Smartmeter
Artikelnr.: DLK-GOODWE-GM3000
Der gepaarte GoodWe-Hybrid-Wechselrichter benötigt einen Netzanschlusszähler für Eigenverbrauchssteuerung und Einspeisebegrenzung; dieser ist normalerweise bereits im Wechselrichterpaket enthalten, vor dem Hinzufügen bestätigen.
