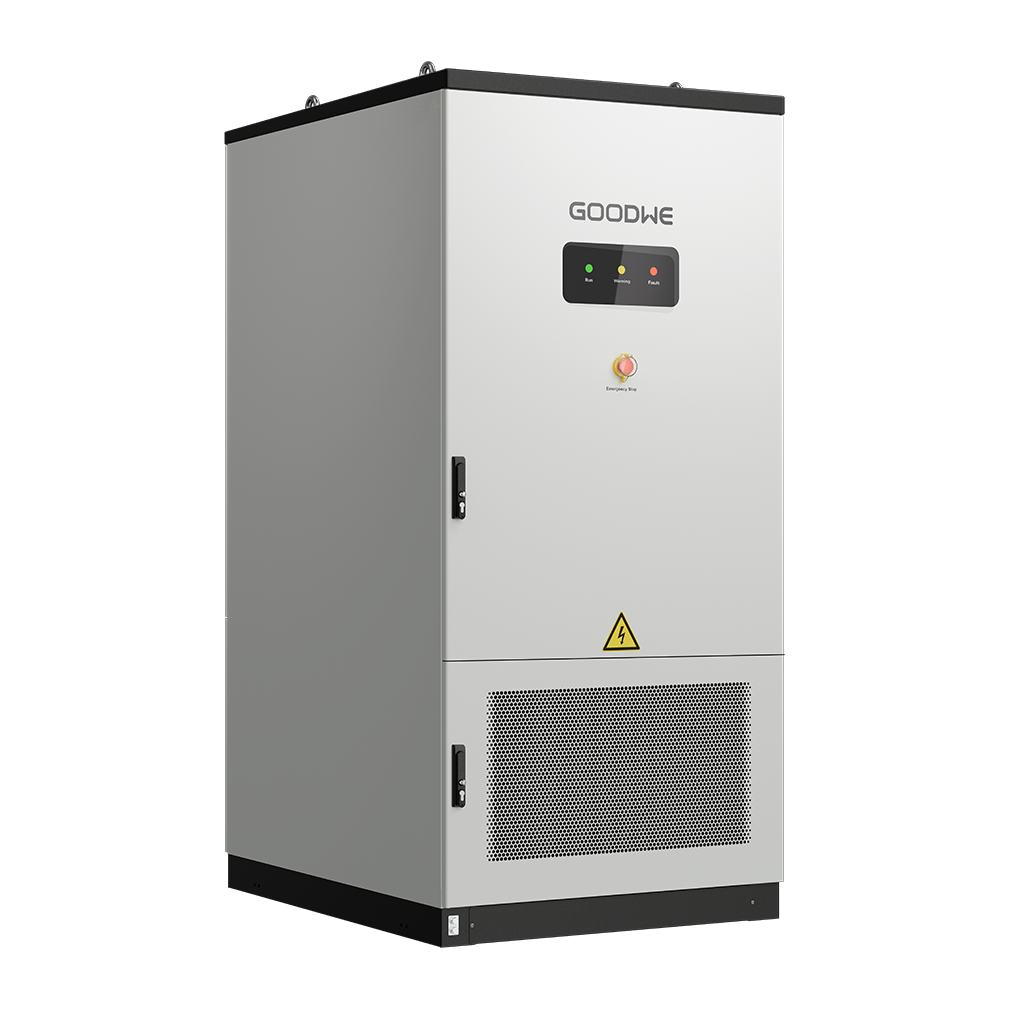

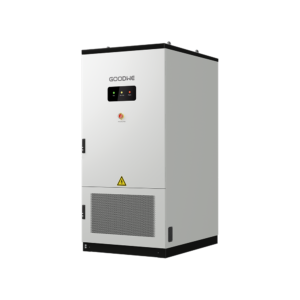

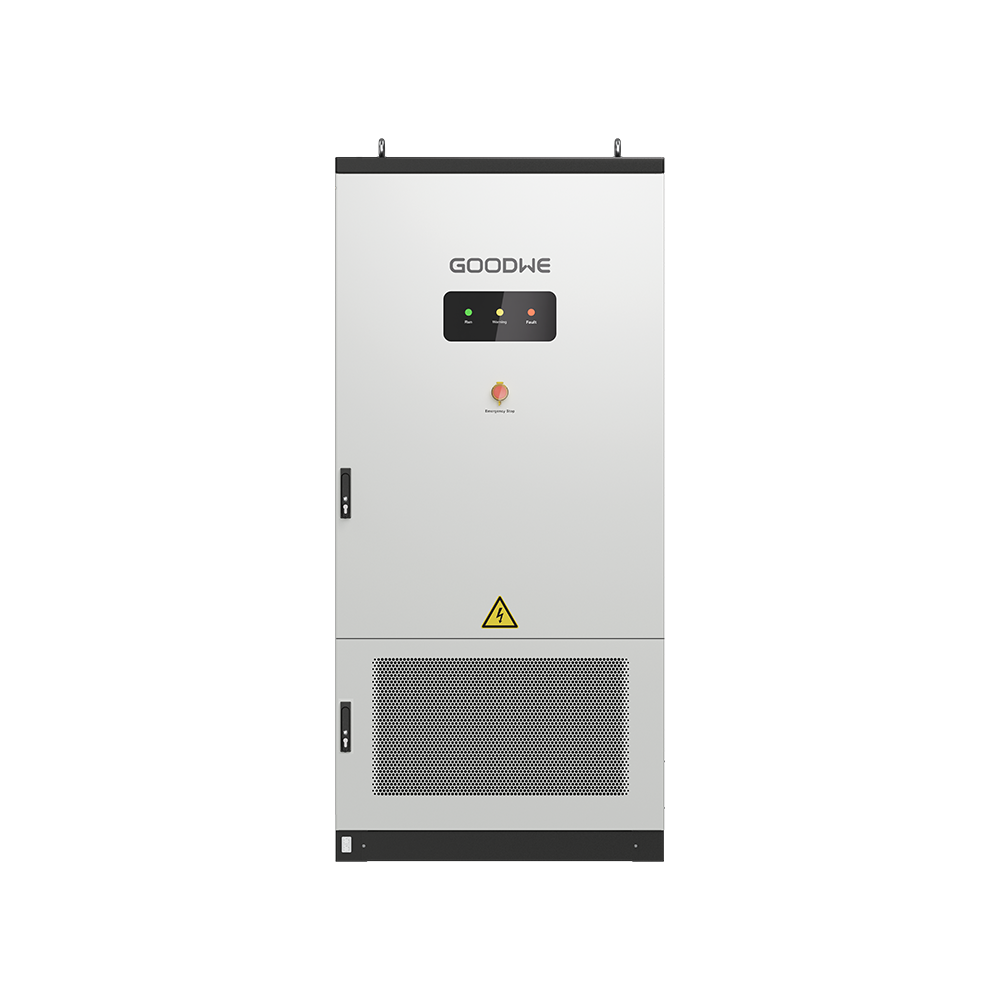

Ein Schrank enthält den 125-kW-Leistungsumrichter (PCS), fünf Batteriepacks mit je 52,25 kWh (261,25 kWh), das lokale Steuermodul für das Energiemanagement, das Flüssigkeitskühlgerät, einen Entfeuchter, die Aerosol-Löscheinrichtung mit Rauch- und Temperaturmelder sowie die AC- und DC-Leistungsschalter. Mitgeliefert werden vier Spreizanker, die WLAN-Antenne, fünf MSD-Schalter, Kabelschuhe und die Dokumentation. AC-Kabel, Schutzleiter, vorgelagerter Leistungsschalter, Zähler mit Stromwandlern und ein SEC3000C gehören nicht zum Schrank.

Der Schrank wird AC-seitig an 400 V dreiphasig (3L / N / PE) angeschlossen. Unterstützt werden TN-S-, TN-C-, TN-C-S- und TT-Netze; für ein IT-Netz ist ein externer Trenntransformator nötig. Für jeden Schrank ist ein eigener vorgelagerter Leistungsschalter einzuplanen (empfohlen 250 A), an dem keine weiteren Verbraucher hängen. In TT-Netzen ist eine Fehlerstrom-Schutzeinrichtung erforderlich; empfohlen sind 100 mA am vorgelagerten Schalter. Die Kabel werden von unten in den Schrank eingeführt.

Zwei Dokumente stehen auf dieser Seite zum Download bereit: der Konformitätsnachweis nach VDE-AR-N 4105:2018-11 (TÜV Rheinland, ausgestellt am 20.05.2025) und das Einheitenzertifikat nach VDE-AR-N 4110, 4120 und 4130 (SGS, Nr. 250008RECO10-CER, gültig bis 12.12.2030). Der Konformitätsnachweis nach VDE-AR-N 4105 hält fest, dass der integrierte Kuppelschalter über 30 kVA zusammen mit einem zentralen NA-Schutz betrieben werden muss. Das Einheitenzertifikat hält fest, dass der Schrank keine Prüfklemmleiste hat; sie wird bei Bedarf separat nachgerüstet.

Für die Leistungsbegrenzung am Netzanschlusspunkt wird dort ein Zähler mit Stromwandlern installiert: ein Smart Meter GM330 mit Wandlern im Verhältnis nA/5A oder, wenn die Anlage nicht abgeschaltet werden kann, ein Sekundärzähler DTSD1352 mit Sekundärwandlern auf den vorhandenen Primärwandlern. Mehrere Schränke werden über einen SEC3000C per LAN betrieben: bis zu 20 Schränke in Linienverkabelung (Daisy-Chain) und bis zu 15 in Sternverkabelung, gemeinsam mit netzgekoppelten PV-Wechselrichtern. Ein Energiemanagementsystem eines anderen Herstellers wird über LAN oder RS485 angebunden; es bestimmt dann die Anzahl der Schränke. Die Kommunikationsprotokolle des Schranks sind Modbus TCP und Modbus RTU. Schränke in einer Anlage sollten vom selben Modell sein.

Allein nicht. Für die Umschaltung zwischen Netz- und Inselbetrieb ist ein GoodWe-STS-Umschaltschrank nötig; er ist ein separates Gerät und nicht Teil dieses Artikels. Bei direkter Kommunikation darf der Schrank höchstens 45 m vom STS entfernt stehen, und der Ladezustandsbereich wird für diese Betriebsart auf 10 % bis 90 % eingestellt. Mit einer USV zwischen STS und SEC3000C lässt sich die Anlage aus der Ferne schwarzstarten.

Der Schrank misst 1050 × 2250 × 1400 mm (B × H × T) und wiegt 2580 kg. Er wird per Kran mit Hebebändern von jeweils mindestens 5 t Tragfähigkeit oder mit einem Gabelstapler von mindestens 5 t Tragfähigkeit bewegt und steht auf einem ebenen, tragfähigen Fundament aus Beton oder einem anderen nicht brennbaren Material mit Kabeleinführung von unten. Er ist für die Aufstellung innen und außen geeignet (IP54), bei -25 bis +55 °C und bis 4000 m Höhe (das Datenblatt vermerkt eine Leistungsreduzierung bei 2000 m). Die Geräuschemission beträgt bis zu 70 dB: Der Schrank ist nicht für lärmempfindliche Bereiche wie Wohngebiete, Büros und Schulen vorgesehen; muss er dort stehen, ist er mit mindestens 40 m Abstand aufzustellen. Für Standorte im Umkreis von 5 km zum Meer legen die Garantiebedingungen Einschränkungen fest, die von der Korrosionsschutzklasse des Gehäuses abhängen (C4 Standard, C5 optional); solche Standorte werden vor der Bestellung abgestimmt. Die Installation muss innerhalb von sechs Monaten ab Herstelldatum abgeschlossen sein.

Es gilt die GoodWe-Herstellergarantie für Europa (Limited Warranty): 5 Jahre auf Elektronik-Hardware und Gehäuse; 2 Jahre auf Flüssigkeitskühlgerät, Brandbekämpfungssystem und Schließzylinder oder 5 Jahre, wenn das System mit SEMS+ verbunden ist. Die Leistungsgarantie deckt die Batteriezellen 10 Jahre lang ab: 70 % der nutzbaren Energie von 261,25 kWh oder 6000 Vollzyklen, je nachdem, was zuerst eintritt. Die Garantie beginnt mit der Erstinstallation oder sechs Monate nach dem Produktionsdatum, je nachdem, was früher eintritt. Die Bedingungen decken bis zu zwei Vollzyklen pro Tag und den Betrieb mit GoodWe-Wechselrichtern ab; Wechselrichter anderer Marken werden vorab auf Kompatibilität geprüft. Die vollständigen Bedingungen stehen im Garantiedokument auf dieser Seite.
