Pylontech OPTIM US L260-OMNI
Pylontech OPTIM US L260-OMNI ist ein flüssigkeitsgekühlter C&I-Speicherschrank mit integriertem 125 kW PCS und 260 kWh LFP-Batterie.
- IP55 in der gesamten Produktpalette; 98% Entladetiefe im Einzelstrang bei HY/OMNI/L417; Zykluslebensdauer 7.000 bis 8.500+
- HY-Schränke (A100-HY, A300-HY) verfügen über einen integrierten Hybrid-Wechselrichter; OMNI-Schränke (A100-OMNI, A200-OMNI, L260-OMNI) verfügen über ein integriertes PCS für AC-gekoppelte Speicher.
- L417-BAT ist ein reiner Batteriespeicher und benötigt einen eigenen externen Wechselrichter mit 1.000-2.500 kW, welchen Pylontech nicht benennt.
- Parallel bis zu 5-12 Schränke pro Strang (modellabhängig) für den Multi-MWh-Maßstab.
- IP55
- Schutzart
- Hersteller
- Pylontech
- Modellcode
- L260-OMNI
- Artikel-Nr.
- DLK-PYLONTECH-OPTIMUSL260OMNI
- Lieferung
- Lieferung in Ihrer Proforma ausgewiesen
Mit L260-OMNI
Neues System, Erweiterung oder Austausch? Der Linker Berater startet direkt mit diesem Artikel und fragt nur die noch offenen Angaben ab – Bestandsmodell, Menge, PLZ, Montagetermin.
Die Abbildungen wurden aus dem vorliegenden Hersteller-Datenblatt übertragen. Bestätigen Sie Ihre Netzanschlussbedingungen und Konfiguration vor der Bestellung mit unseren Ingenieuren.
- GoodWe · SAJ · Pylontech · EcoFlow · Chintaus den eigenen Listen des Herstellers zusammengestellt
- Datenblätter hinterlegtPro Artikel
- Innerhalb von 24 hTechnische Rückmeldung
- MOQ 1 Stück· EU-Lieferung
- Technisch geprüfte KonfigurationenMesslogik
Speicher ohne Neuplanung.
125 kW AC-gekoppelter Speicher wird hinter den vorhandenen String-Wechselrichtern installiert - keine PV-Neuverkabelung.
Schrankklasse
260 kWh Nenn-LFP mit einem integrierten 125 kW PCS, 400 Vac, flüssiggekühlt, IP55.
Prüfen Sie es, bevor Sie es spezifizieren.
Offizielle Renderings, Installationsfotos und System-Panels für diese Modellreihe.

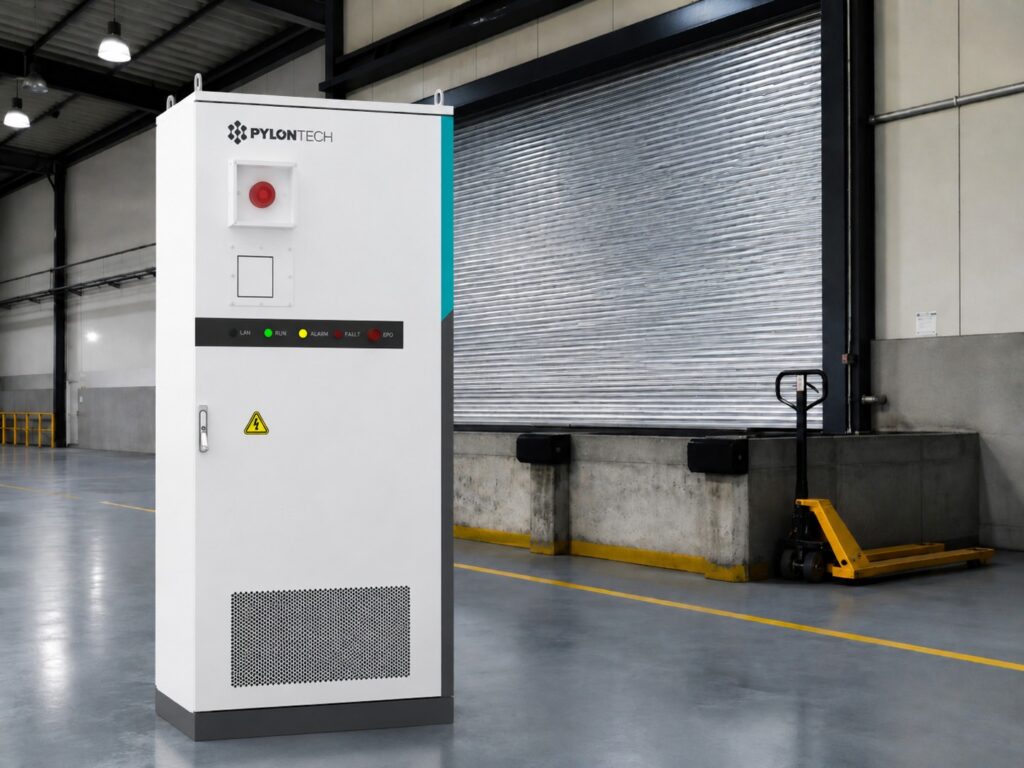

Herstellerprodukt-Render von der offiziellen Produktseite von Pylontech.

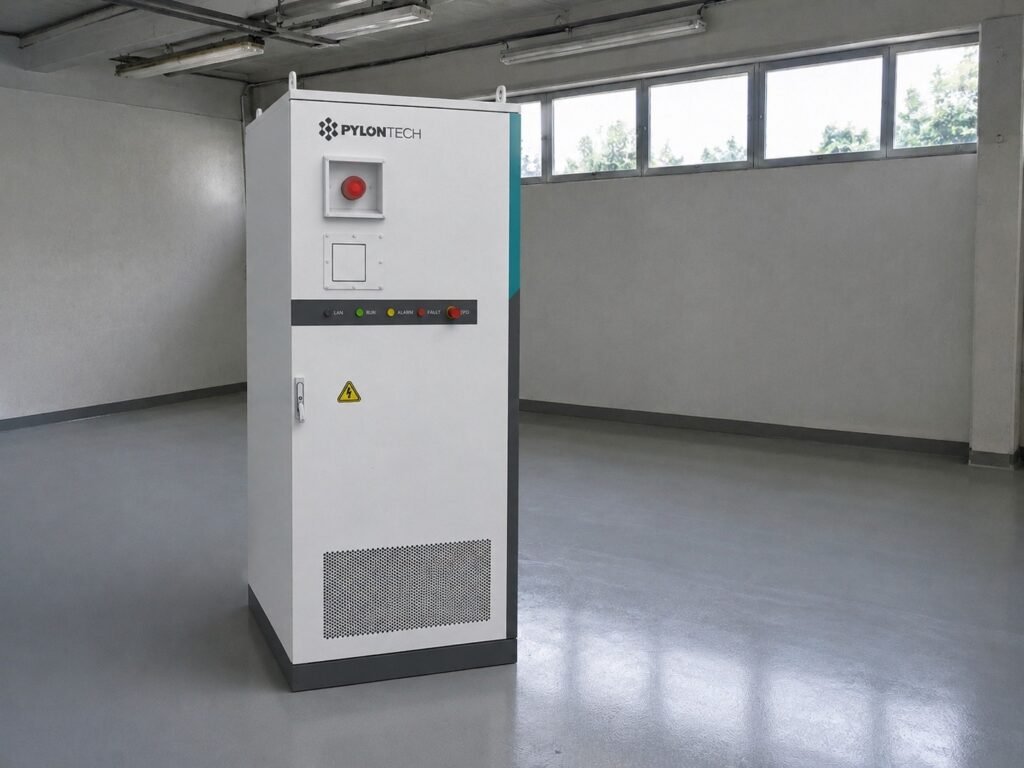

Pylontech OPTIM US L260-OMNI Schrank, Szenerierendering aus dem Pylontech-Datenblatt
Spezifikationen
Every value exactly as published in the official L260-OMNI documentation.
Dokumente
Wählen Sie die Leistungsklasse
Pylontech OPTIM US Familie. Gleiche Technik, andere Größe.
Jede Zahl stammt direkt aus dem offiziellen Herstellerdatenblatt.
Konfiguration 3
Alle drei sind AC-gekoppelte LFP-Schränke mit integriertem PCS; sie unterscheiden sich in C-Rate und Energie pro Schrank.
- A100-OMNI, Leistungsbetrieb: 108 kWh auf der M1C-Plattform bei kontinuierlicher 1C, sodass ein Schrank seine vollen 100 kW liefert; das ist es, was Frequenz- und Lastmanagement-Programme vergüten.
- A200-OMNI, Energieeinsatz: 203,84 kWh auf der Plattform M5-200kWh-1000V bei 0,5 °C für lastoptimierte, AC-gekoppelte Speicherung.
- L260-OMNI: 260 kWh mit einem 125 kW PCS, Flüssigkühlung und einer Zyklenlebensdauer von über 8.500, ausgelegt für Arbitrage, Regelenergie, Lastmanagement und Notstrombetrieb.
Nein. Pylontech dokumentiert den DC/AC-Block als PCS-Daten, nicht als Hybrid-Wechselrichter, und auf keinem OMNI-Datenblatt erscheint ein PV- oder MPPT-Eingang. Die Schränke koppeln auf der AC-Seite.
- PV bleibt separat: behalten Sie die PV-Erzeugung auf ihren eigenen Wechselrichtern; der OMNI-Schrank lädt und entlädt gegen den AC-Bus.
- Geschlossenes System: die OPTIM US-Reihe verfügt über keinen Anschluss für Batterien oder Wechselrichter von Drittanbietern.
- Beziehung zu HY-Modellen: Die OPTIM US HY-Schränke (A100-HY, A300-HY) integrieren eine Hybrid-Wechselrichterstufe anstelle eines PCS; die OMNI-Reihe ist die AC-gekoppelte Variante der Serie.
Jedes Modell kann bis zu sechs Schränke parallel schalten. Laut Pylontech-Datenblättern:
- A100-OMNI: 100 bis 600 kW und 108 bis 648 kWh über ein bis sechs Schränke, koordiniert über Modbus.
- A200-OMNI: 100 kW pro PCS mit einem bis sechs PCS-Blöcken, was 203,8 bis 1.222,8 kWh und bis zu 600 kW ergibt.
- L260-OMNI: ein bis sechs Schränke mit Stufen von 260 bis 1.560 kWh und 125 bis 750 kW PCS.
- Arithmetische Prüfung: die L260-Stufen sind einfache Vielfache eines Schranks, z. B. 6 x 260 kWh = 1.560 kWh und 6 x 125 kW = 750 kW.
Verfügbarkeit & Konformität 1
Die veröffentlichten Sätze unterscheiden sich je nach Modell, daher bestätigen Sie bitte das Zertifikatsset für Ihren Zielmarkt mit dem Angebot.
- A100-OMNI: Pylontech führt UN38.3, IEC 62619, IEC 62040-1, CE, UKCA, VDE 2510-50, UL 1973, UL 9540A, UL 9540, IEC 62477-1 und Netzanschluss nach EN 50549-1/-2 auf.
- L260-OMNI: IEC 62619, IEC 62040-1, CE, VDE 2510-50, UL 1973 und UL 9540A; sein Datenblatt listet keine Netzanschlusskennzahlen auf.
- A200-OMNI: in den von uns für dieses Produkt veröffentlichten Datenblattangaben erscheint keine Zertifikatsliste.
- Deutscher Netzanschluss: in den Daten dieser Familie erscheint kein Eintrag für VDE-AR-N 4105. Lassen Sie sich daher den Zertifikatsstatus vor der Verpflichtung einer deutschen Anlage schriftlich bestätigen.
Installation und Verdrahtung 1
Laut den Datenblättern von Pylontech sind alle drei IP55-Außengehäuse mit Aerosol-Brandunterdrückung; Kühlungs- und Klimagrenzen unterscheiden sich je nach Modell.
- Kühlung: Luftkühlung bei A100-OMNI und A200-OMNI, Flüssigkeitskühlung bei L260-OMNI mit 2.56 kW Verbrauch.
- Klima: -25 bis 45 °C bei A100, -20 bis 55 °C bei A200, -25 bis 50 °C bei L260; Höhe bis zu 2.000 m bei A100 und 3.000 m bei A200 und L260.
- Korrosionsklasse: C5 bei A100-OMNI, C3 bei A200-OMNI, C3 mit optionalem C5 bei L260-OMNI; auf Küstenexposition abstimmen.
- Handhabung: Schrankgewichte betragen 2 t, 2.8 t und 2.9 t; planen Sie das Fundament und den Hub entsprechend.
- Steuerung: Modbus TCP/IP und RTU auf A100 und A200, Ethernet Modbus TCP auf L260.
Betrieb und Garantie 1
Die Zahlen unterscheiden sich ausreichend zwischen den Modellen, um das Geschäftsmodell zu beeinflussen, also geben Sie pro Modell an, nicht pro Familie.
- Round-Trip-Effizienz: 95 Prozent beim A100-OMNI bei 0,5C, über 95 Prozent beim L260-OMNI und 87 Prozent beim A200-OMNI laut seines transkribierten Datenblatts.
- Zykluslebensdauer: über 7.000 Zyklen beim A100-OMNI und über 8.500 beim L260-OMNI, beide bei 98 Prozent Single-String-Entladetiefe.
- Überlast: A100-OMNI hält 120 Prozent für 60 Sekunden; L260-OMNI ist mit 110 Prozent bewertet.
- Betriebsmodi: L260-OMNI deckt Netzdienstleistungen, Stromarbitrage, Lastmanagement und Notstrom ab; A200-OMNI betreibt AC-gekoppelten, lastoptimierten Betrieb.
