Beschreibung
Konstanter Federkontaktdruck, der Lichtbogengefahren auf dem Dach eliminiert.

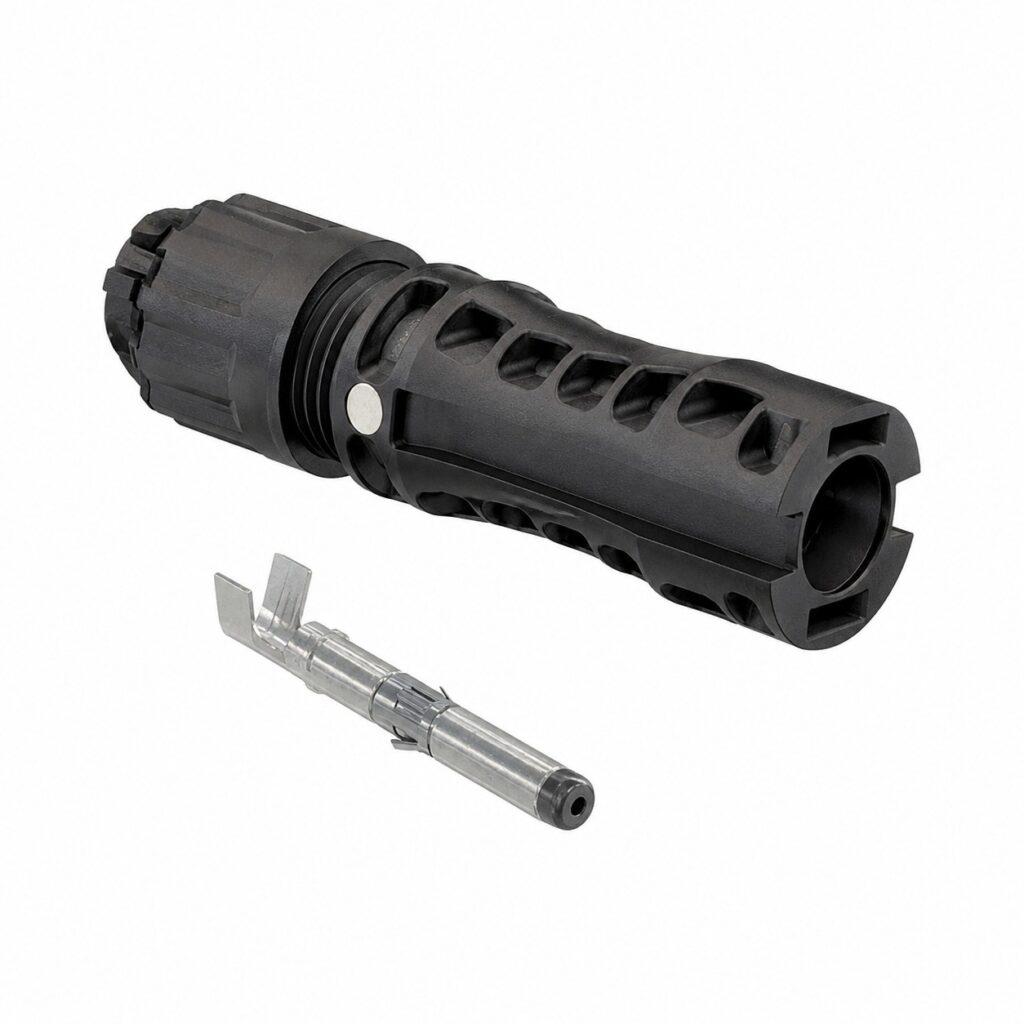

Stäubli PV-KBT4-EVO 2A/6I ist der echte, in der Schweiz entwickelte MC4-Evo 2 Buchsen-Solar-Gleichstrom-Steckverbinder, ausgelegt für 1.500 V DC und 45 A, mit patentierter, goldbeschichteter MULTILAM-Kontakttechnologie und IP68-wasserdichter Abdichtung, entwickelt, um Dach-Anschlussklemmenbrände zu eliminieren und eine über 25-jährige wartungsfreie Zuverlässigkeit zu gewährleisten.
Patentierte MULTILAM-Kontakttechnologie
Sorgt für mehrere federbelastete Kontaktlinien, die einen extrem niedrigen Widerstand (<0,2 mΩ) gewährleisten und Kontaktstellen-Hotspots über Jahrzehnte thermischer Ausdehnung eliminieren.
1.500 V DC Nennspannung (IEC 62852 / UL 6703)
Vollständig zertifiziert für moderne Hochspannungs-Photovoltaik-Stringinstallationen im Wohn-, Gewerbe- und Großspeicherbereich.
45 A Hochstrom-Durchsatz
Führt die hohen Ströme moderner bifazialer Module mit 600 W+ problemlos ohne thermische Degradation.
IP68 Wasserdichtes, versiegeltes Gehäuse
Hochwertiges UV-beständiges Polyamidgehäuse mit interner Silikonabdichtung schützt die Kontakte vor Wassereintauchen und Staub.
Weitere Produktdetails
Über 80 % der Photovoltaik-Dachbrände entstehen an nicht passenden oder gefälschten DC-Steckverbindern, wo thermische Ausdehnung den Kontaktdruck lockert. Stäubli MULTILAM verwendet gold- bzw. silberbeschichtete Lamellen-Torsionsfedern.
- Dutzende einzelne Federlamellen halten kontinuierlichen Mehrpunktkontakt unter extremen Temperaturzyklen (-40 bis +85 °C).
- Der Kontaktwiderstand bleibt nach 25 Jahren täglicher thermischer Ausdehnung strikt unter 0,2 mΩ.
- Verhindert Mikrolichtbögen und das Schmelzen von Anschlussklemmen-Kunststoff, verursacht durch nachgeahmte „MC4-kompatible“ Stecker.
Staubli MC4-Evo 2
Modelle im Vergleich
Seitlich scrollen, um alle Modelle zu vergleichen.
Schweizer Präzisionsformgebung mit zertifiziertem Schutz gegen Wassereintauchen.
Jahrzehntelang auf Dächern exponiert, müssen Steckverbinder starkem Regen, stehendem Pfützenwasser und intensiver UV-Zersetzung ohne Rissbildung standhalten. Das hochwertige, UV-stabilisierte Polyamid-6.6-Gehäuse widersteht Ozonrissen und chemischer Belastung. Die interne Druckdichtung und der integrierte Verriegelungsring bieten IP68-Wasserschutz (1 m / 1 Stunde). Der Einrastmechanismus erfordert ein spezielles Entriegelungswerkzeug, um versehentliches Lösen unter Last zu verhindern.
Bietet eine 5,8 mm breite Crimpaufnahme
Die Crimpbreite beträgt 5,8 mm an dieser 6-mm²-Buchse.
Hält den Übergangswiderstand unter 0,2 mΩ
Die Prüfung erfolgt nach IEC 62852 bei 1500 V DC.
Passt zum männlichen Evo-2-Stecker
Dieses Teil ist die Buchse. Die Bestellnummer lautet 32.0316P0001.
Technische Daten
Der globale Maßstab für photovoltaische DC-Verbindungen, entwickelt zur Eliminierung von Anschlussbränden.

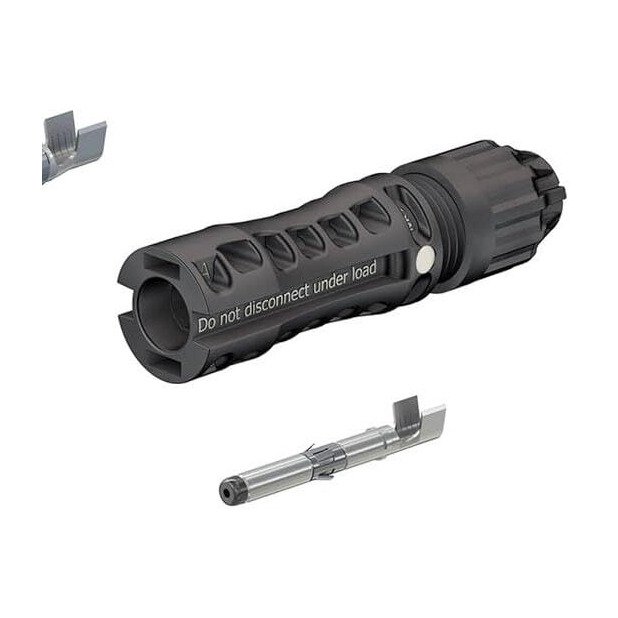

Originaler Stäubli MC4-Evo 2 Buchsenstecker mit MULTILAM-Kontakttechnologie für 1500 V DC.
Als globaler Maßstab für solare DC-Verbindungen ist der originale Stäubli PV-KBT4-EVO 2A/6I-Buchsenstecker für 1500 V DC und bis zu 45 A Dauerstrom ausgelegt. Mit der patentierten MULTILAM-Kontakttechnologie garantiert er einen extrem niedrigen Kontaktwiderstand (<0,2 mΩ), wodurch Hotspots und Brandrisiken an den Anschlüssen über 25+ Jahre Außenbewitterung eliminiert werden.
- Max. Betriebsspannung
- 1.500 V DC
- Hochstrom
- 45,0 A
- Kontaktwiderstand
- < 0,2 mΩ
- Submersion versiegelt
- IP68
Anschluss
- Typ
- PV-KBT4-EVO 2A/6I
- Bestellnummer
- 32.0316P0001
- Hälfte
- Buchse, weiblich
- Leiterquerschnitt
- 6 mm²
- Außendurchmesser des Kabels
- 4,7 - 6,4 mm
- Breite der Crimpöffnung
- 5,8 mm
Elektrisch
- Nennspannung
- 1500 V DC gemäß IEC 62852
- Kontaktwiderstand der Steckverbinder
- < 0,2 mΩ
- Überspannungskategorie
- III
Schutz
- Schutzart, gesteckt
- IP65 / IP68 (1 m, 168 h)
- Schutzart, ungesteckt
- IP2X
- Verriegelungssystem
- Verriegelungstyp
Materialien und Anschlussart
- Kontaktmaterial
- Kupfer, verzinnt
- Isolationsmaterial
- PA
- Art der Verbindung
- Crimpen
Umgebung
- Umgebungstemperaturbereich
- -40 °C bis +85 °C
Zulassungen
- TÜV Rheinland
- Zertifiziert nach 2 PfG 1911/03,2011 und IEC 62852:2014+Amd.1:2020
- UL
- UL 6703
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der Stäubli PV-KBT4-EVO 2A/6I (Buchse, weiblich, MC4-Evo 2, 6 mm²) gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.
Hochzuverlässige DC-Strangabschlüsse für Dach- und Freiflächen-Solaranlagen
Feldcrimpen von DC-Kabeln (4 mm² bis 6 mm²) für den Anschluss an Solarmodule, Kombinerboxen und Hybrid-Wechselrichter.
Der originale Stäubli-Standard, der von Tier-1-Wechselrichter- und Modulgarantien gefordert wird, um Garantieverluste durch Fremdsteckung zu vermeiden.
- EignungDer ursprüngliche Stäubli-Standard, der von Tier-1-Wechselrichter- und Modulgarantien gefordert wird, um Kreuzsteckungsfehler zu vermeiden.
- Bestätigen Sie dieses Modell anhand der benachbarten Nennleistung in derselben Familie.
Dokumente
Datenblatt Stäubli MC4-Evo 2 Steckverbinder (EN)Produktfragen
Warum ist es gefährlich, originale Stäubli-Steckverbinder mit „MC4-kompatiblen“ Klonen zu kreuzen?
Das Kombinieren verschiedener Marken erzeugt Mikro-Luftspalte und hohen Widerstand, was Anschlussklemmenbrände verursacht. Verschiedene Hersteller haben unterschiedliche interne Kontakttoleranzen, Stiftdurchmesser und Wärmeausdehnungskoeffizienten. Das Mischen von Stäubli mit Drittanbieter-Klonen verursacht hohen elektrischen Widerstand (>2 mΩ) und thermisches Durchgehen, was die häufigste Ursache für Dach-Solarbrände ist. Sowohl IEC 62548 als auch UL-Normen verbieten das Kombinieren verschiedener Marken strikt.
