SAJ CH3-80K-T6
Beschreibung
Symmetrische 6-Tracker-Führung für komplexe Gewerbedächer.

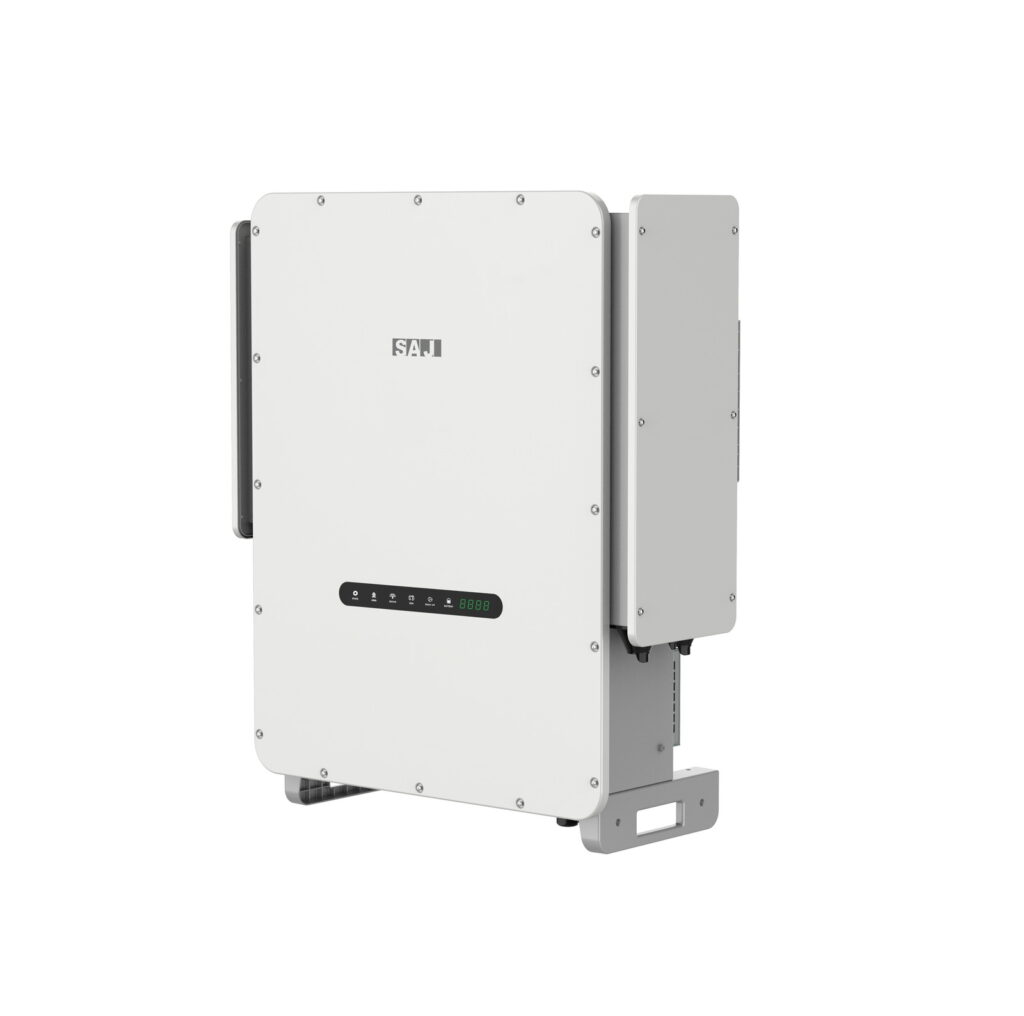

Der SAJ CH3-75K-T6 ist ein 75-kW-Schwerlast-Dreiphasen-Hybrid-Wechselrichter für den gewerblichen Einsatz mit 6 unabhängigen MPPT-Trackern und 112,5 kWp Solarleistung, der für die Verwaltung weitläufiger gewerblicher Dächer mit mehreren Dachflächen und den Antrieb von Hochvolt-Batteriespeichern für industrielles Peak Shaving entwickelt wurde.
6 unabhängige 32-A-MPPT-Tracker (12 Strings)
Eliminiert String-Mismatch auf weitläufigen Lagerdächern und akzeptiert 182/210-mm-Hochleistungsmodule.
112,5 kWp Solar-PV-Einspeisung (150 % Überdimensionierung)
Massive DC-Kapazität gewährleistet schnelles Laden der Batterie und Tages-Eigenverbrauch der Anlage.
100-A-Hochspannungs-Batterieanschluss für Gewerbe
Treibt direkt Hochspannungs-Batterieschränke (z. B. SAJ CB3) über einen 500–900-V-Bereich mit voller 75-kW-Geschwindigkeit an.
75-kVA-Dreiphasen-Notstromversorgung für Dauerbetrieb
Versorgt dedizierte gewerbliche Notstrom-Unterverteilungen und Kühllager bei Netzausfällen.
Weitere Produktdetails
Weitläufige Logistiklager mit mehreren unterschiedlichen Dachausrichtungen erleiden schwere Mismatch-Verluste, wenn sie auf weniger Trackern gruppiert werden. Der CH3-75K-T6 bietet 6 unabhängige 32-A-MPPT-Tracker (Isc 40 A) und optimiert 12 Strings aus 600W+-bifazialen Modulen.
- 6 symmetrische MPPT-Kanäle ermöglichen eine dedizierte Nachführung für Ost-, Süd-, West- und Carport-Dachflächen ohne stringübergreifendes Clipping.
- Absorbiert bis zu 112.500 W Solarenergie und leitet den Tagesstrom direkt in industrielle Lasten und 100-A-Speicherracks.
- Das breite MPPT-Fenster (500–850 V) liefert unter voller Dauerlast eine Spitzenumwandlungseffizienz.
SAJ
Modelle im Vergleich
Seitlich scrollen, um alle Modelle zu vergleichen.
4 Modelle
AC-Nennleistung
75 kW
80 kW
99,9 kW
100 kW
Max. Wirkungsgrad
≥98 %
≥98 %
≥98 %
≥98 %
Batteriespannung
750-950 V
750-950 V
750-950 V
750-950 V
Schutzart
IP66
IP66
IP66
IP66
Gewicht
135 kg
135 kg
135 kg
135 kg
Abmessungen
1027*895*342 mm [H*W*D]
1027*895*342 mm [H*W*D]
1027*895*342 mm [H*W*D]
1027*895*342 mm [H*W*D]
Schwerlast-Batteriedurchsatz im gewerblichen Bereich mit 75 kVA Notstrom.
Beim Übergang zur Schwerlast-Speicherung im gewerblichen Bereich liefert der CH3-75K-T6 100 A kontinuierlichen DC-Durchsatz über ein breites 500–900-V-Fenster und ermöglicht so schnelles Zyklieren an Batterie-Racks mit über 100 kWh für dynamisches Peak Shaving. Direkte Hochvolt-Kopplung mit SAJ CB2- und CB3-Speicherschränken mit bis zu 75 kW kontinuierlicher DC-Leistung. 75 kVA kontinuierliche Dreiphasen-Notstromversorgung hält gewerbliche Werkstätten und kritische Gebäude-Unterverteilungen in unter 20 ms aufrecht. Das IP65-Schwerlast-Druckgussgehäuse bietet vollständigen Schutz vor Staub und Hochdruckwasser (-30 bis +60 °C).
CB3 ist der gelistete Batteriespeicher.
CB3-L261- oder CB3-M20-Module hinter dem CB3-HVC, 60 bis 260 kWh pro Cluster, 200 A in 750-950-V-LFP.
150 kWp PV an einem 75-kW-Hybrid.
Eine 200%ige Überdimensionierung bringt 150 kWp auf dieses 75-kW-Gerät, sodass das Dach bei diesem Hybrid wachsen kann.
1500-V-Stränge.
Längere Strecken als ein 1000-V-Design, weniger DC-Hausanschlüsse auf einem Gewerbedach.
Technische Daten
Schweres gewerbliches Energiemanagement, entwickelt für Logistiklager und Industrieanlagen.
6 MPPT-Mehrdach-Tracking mit 112,5 kWp Solar-Einspeisung für gewerbliche Speicher.
Entwickelt für gewerbliche Dächer, Logistiklager und Industrieparks liefert der CH3-75K-T6 75 kW kontinuierliche Hybridleistung über 6 unabhängige MPPT-Tracker (12 String-Eingänge). Er verbindet sich direkt mit Hochvolt-Batterieschränken (wie SAJ CB2 und CB3) und unterstützt intensives gewerbliches Peak Shaving, Reduzierung der Lastspitzenkosten und dynamische Notstromversorgung.
- Kontinuierliche Dreiphasenleistung
- 75.000 VA
- 150 % Solar-DC-Aufnahme
- 112.500 Wp
- Hochratiger Speicheranschluss
- 100 A
- Hoher Stringstrom
- 32 A / MPPT
Leistung & Konfiguration
- Typ
- 1500 V DC C&I-Hybrid-Wechselrichter, CH3-Serie
- Phase
- 3
- Topologie
- Transformatorlos
- Batterietyp
- LFP
- Nenn-AC-Leistung (kW)
- 75
- Nenn- / max. Ausgangsstrom (A @230V)
- 113,9 / 113,9
Solar-Eingang
- Max. PV-Array-Leistung (kWp @STC)
- 150
- Max. DC-Spannung (V)
- 1500
- MPPT-Spannungsbereich (V)
- 300 ~ 1500
- Nenn-DC-Spannung (V)
- 1050
- Max. DC-Eingangsstrom (A)
- 40
- Max. DC-Kurzschlussstrom (A)
- 55
- Anzahl der Strings pro MPPT
- 6*2
- String-DC-Trennschalter
- Integriert
Batterie & Laden
- Batterietyp
- LFP
- Batteriespannungsbereich (V)
- 750 ~ 950
- Max. Ladestrom / Entladestrom (A)
- 200
Notstrom- und Netzeinspeisung
- Max. Scheinleistung (kVA)
- 75
- Nenn- / max. Ausgangsstrom (A @230V)
- 113,9 / 113,9
- Nenn-Ausgangsfrequenz (Hz)
- 50 / 60
- Max. Notstrom-Ausgangsleistung (kVA)
- 75
- Spitzen-Scheinleistung im Notstrombetrieb
- 1,1-fache Nennleistung kontinuierlich, 1,55-fache Nennleistung für 1 s
- Max. Generator-Eingangsleistung (kW)
- 150
- Max. Generator-Eingangsstrom (A @230V)
- 227,8
Wirkungsgrad
- Max. Wirkungsgrad
- >=98%
- Euro-Wirkungsgrad
- >=97,5%
- Max. Batterie-zu-AC-Wirkungsgrad
- >=98%
Physisch & Umgebung
- Abmessungen (H x B x T mm)
- 1027 x 895 x 342
- Gewicht (kg)
- 135
- Schutzart
- IP66
- Kühlmethode
- Intelligente Luftkühlung
- Betriebstemperaturbereich
- -30 °C bis +60 °C (45 °C bis 50 °C mit Derating)
- Höhe (m)
- 3000
- Garantie (Jahr)
- 5 / 10
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der SAJ CH3-75K-T6 gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.
Projektszenario
Logistiklager und Fertigungsanlagen mit 80–110 kWp Solar
Gewerbegebäude mit Dächern mit mehreren Neigungen, die 80–110 kWp Solar zusammen mit 100–150 kWh Batteriespeicher installieren.
6 MPPT-Kanäle eliminieren String-Mismatch auf Dächern mit mehreren Neigungen, während 100 A Batteriedurchsatz schnelles Peak Shaving ermöglicht.
- GrenzeWenn das gewerbliche Dach über 120 kWp (bis zu 150 kWp) aufnimmt und 8 unabhängige MPPT-Tracker erfordert, steigen Sie auf den CH3-99.9K-T8 oder CH3-100K-T8 (8 MPPTs) um. ---
Was Linker mit Ihnen klärt
- Wenn das gewerbliche Dach über 120 kWp (bis zu 150 kWp) aufnimmt und 8 unabhängige MPPT-Tracker erfordert, steigen Sie auf den CH3-99.9K-T8 oder CH3-100K-T8 (8 MPPTs) um. ---
Dokumente
SAJ CH3- und CB3-Serie 75-125 kW Datenblatt (EN)Produktfragen
Welche Batteriesysteme sind nativ mit dem CH3-75K-T6 kompatibel?
SAJ CB2-Außenmodule (57–100 kWh) und CB3-Flüssigkühlsysteme (500–900 V). Der Hochspannungs-DC-Batterieanschluss des Wechselrichters arbeitet im Bereich von 500 V bis 900 V DC. Er verbindet sich nativ über CAN/Modbus mit SAJ CB2-Außenbatteriemodulen (57,3 kWh bis 100,3 kWh) und SAJ CB3-Kommerziellen Speicherracks und erreicht volle 100-A-Ladegeschwindigkeit.
Welcher AC-Leistungsschalter und welcher Kabelquerschnitt sind erforderlich?
160-A-Industrie-MCCB, 3-polig; Kupferkabel 70 mm² bis 95 mm². Der Wechselrichter hat einen maximalen kontinuierlichen AC-Ausgangsstrom von 120,0 A pro Phase (bei 400 V Drehstrom). Ein 3-poliger 160-A-Industrie-Leistungsschalter (MCCB) ist auf der AC-Verteilertafel Standard, kombiniert mit Kupferleiterquerschnitten von 70 mm² bis 95 mm².
