SAJ ATS1-T63-A
Beschreibung
Automatische Notstromumschaltung für das gesamte Haus in einphasigen Netzen.
Der SAJ ATS1-S63-A ist ein einphasiger automatischer Umschalter mit 63 A, der eine Netztrennung in unter 10 ms und Notstrom für das gesamte Haus für einphasige SAJ-Hybrid-Solar- und Speicheranlagen bietet.
63 A Hauptnetz-Durchschleifung
Bewältigt schwere einphasige Hausanschlüsse mit bis zu 63 A Dauerlast ohne Verteilerkasten-Upgrades.
Nahtlose Notstromversorgung unter 10 ms
Hält kritische Haushaltselektronik, WLAN und Kühlung bei Netzausfällen automatisch mit Strom versorgt.
Keine Rückspeisung ins Netz
Netzgeeignete mechanische Verriegelungsschütze verhindern gefährlichen Rückstrom bei Reparaturen an Netzleitungen.
IP65-Wetterfestes Gehäuse
Wetterdichtes Gehäuse für die Außeninstallation neben dem Hauptnetzzähler zertifiziert (-25 bis +60 °C).
Weitere Produktdetails
Bei einem Netzausfall schalten sich Haushaltsgeräte und Elektronik sofort ab. Der ATS1-S63-A erkennt Spannungseinbrüche sofort, öffnet motorisierte Netzschütze und weist den Wechselrichter an, ein netzunabhängiges Inselnetz aufzubauen.
- Motorisierte, verriegelte Schütze erreichen innerhalb von <10 ms nach Netzausfall eine vollständige galvanische Trennung.
- Beseitigt Mikro-Unterbrechungen bei kritischer Haushaltselektronik, Routern und Heizungssteuerungen.
- Eine direkte Kommunikationsschnittstelle koordiniert die Sicherheitsabschaltung mit SAJ einphasigen Wechselrichtern.
SAJ ATS1
Modelle im Vergleich
Seitlich scrollen, um alle Modelle zu vergleichen.
2 Modelle
Schutzart
IP54
IP54
Betriebstemperatur
-25 bis +50 °C
-25 bis +50 °C
Gewicht
15,8 kg
15,8 kg
Schwerlast-Schaltanlage, entwickelt für anspruchsvolle elektrische Umgebungen.
Mit bis zu 63 A Netzstrom unter kontinuierlicher Haushaltslast verfügt der Umschalter über schwere interne Stromschienen, motorisierte Trennmechanismen und ein IP65-Außengehäuse. Ausgelegt für die kontinuierliche Übertragung voller einphasiger Hauptversorgungsströme bis zu 63 A. Schwere Reihenklemmen nehmen große Kupferleiter bis zu 16 mm² / 25 mm² auf. Das IP65-wetterfeste Gehäuse lässt sich sauber in Innenräumen in Schaltanlagen oder im Freien neben Hauptstromzählern installieren (-25 bis +60 °C).
32 A am Wechselrichteranschluss.
Der S63 ist für einphasige Hybridmodelle der S-Serie ausgelegt. Netz und Notstrom bleiben bei 63 A.
Für einphasige S-Serien gelistet.
H1- und H2/HS2/HS3-einphasige S-Modelle stehen auf der Kompatibilitätsliste. Die dreiphasige H2-T3-10-30K-Reihe nicht.
Technische Daten
Die spezielle automatische Umschaltanlage, entwickelt für SAJ-einphasige Hybridsysteme.
63 A einphasiger automatischer Umschalter für Notstrom im gesamten Haus.
Der ausschließlich für SAJ-einphasige Hybrid-Wechselrichter entwickelte ATS1-S63-A ermöglicht automatische Notstromversorgung für das gesamte Haus. Mit bis zu 63 A Dauerstrom aus dem Netz (14,5 kVA gesamt) und bis zu 32 A Wechselrichter-Notstrom bieten seine motorisierten Schütze eine schnelle Trennung in unter einer Netzperiode bei Stromausfällen und halten die Haushaltsstromkreise ohne menschliches Eingreifen in Betrieb.
- Netzkapazität
- 63 A
- Wechselrichter-Notstromanschluss
- 32 A
- Übertragung innerhalb einer Halbwelle
- < 10 ms
- Außengehäuse
- IP65
Funktion und Umschaltung
- Schaltzeit
- 50 ms
- Netzanschluss
- Einphasig
- Wechselrichteranschluss
- Einphasig
- Notstromanschluss
- Einphasig
Netzseite
- Nennspannungsbereich
- 220, 230, 240 / 198~253 V
- Nennstrom
- 63 A
- Frequenz
- 50/60 Hz
Wechselrichterseite
- Nennspannungsbereich
- 220, 230, 240 / 180~280 V
- Nennstrom
- 32 A
- Frequenz
- 50/60 Hz
Notstromseite
- Nennspannungsbereich
- 220,230,240/198~253 V
- Nennstrom
- 63 A
- Frequenz
- 50/60 Hz
Kompatibilität
- Kompatible Wechselrichter
- H1-3/3.6/4/4.6/5/6K-S2H2-3/3.6/4/4.6/5/6K-S2 H2-5/6K-S3 · HS2-3/3.6/4/4.6/5/6K-S2-X HS3-3/3.6/4/4.6/5/6K-S2-W/4G-EX
- Messzubehör
- Zählermodul oder eManager
Physisch und Umgebung
- Abmessungen
- 520*518*142 mm
- Gewicht
- 15,8 kg
- Schutzart
- IP54
- Betriebstemperatur
- -25 bis +50 °C
- Umgebungsfeuchtigkeit
- 0–95 %, nicht kondensierend
- Höhe
- 3000 m
- Schutzklasse
- Klasse I
Konformität
- Anwendbare Norm
- IEC/EN 61439
- Überspannungskategorie
- III
- Garantie
- 2 Jahre
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der SAJ ATS1-S63-A (einphasiger automatischer Umschalter, 63 A) gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.
Projektszenario

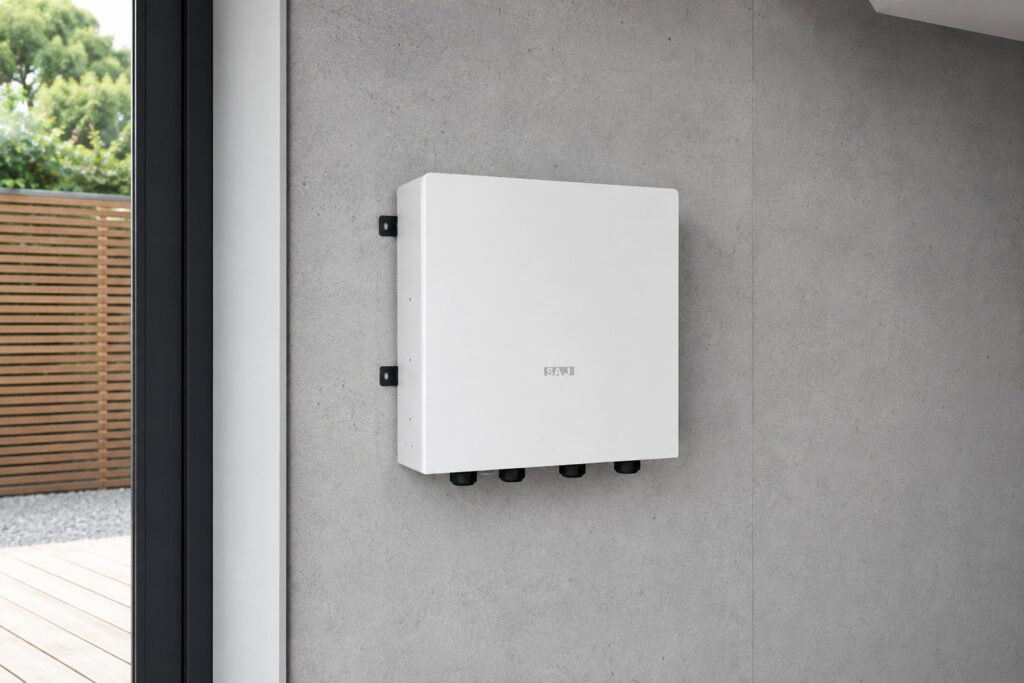

Einphasige Notstromversorgung für das gesamte Haus für SAJ-Hybrid-Wechselrichter
Einphasige Haushalte mit SAJ-Hybrid-Wechselrichtern, die eine automatisierte Notstromversorgung für das gesamte Haus benötigen.
Ermöglicht die Durchleitung des vollen Netzstroms von 63 A durch den Umschalter bei automatischer Umschaltung auf Notstrom in unter 10 ms für Wechselrichter bis zu 32 A.
Was Linker mit Ihnen klärt
- Bestätigen Sie dieses Modell anhand der benachbarten Nennleistung in derselben Familie.
Dokumente

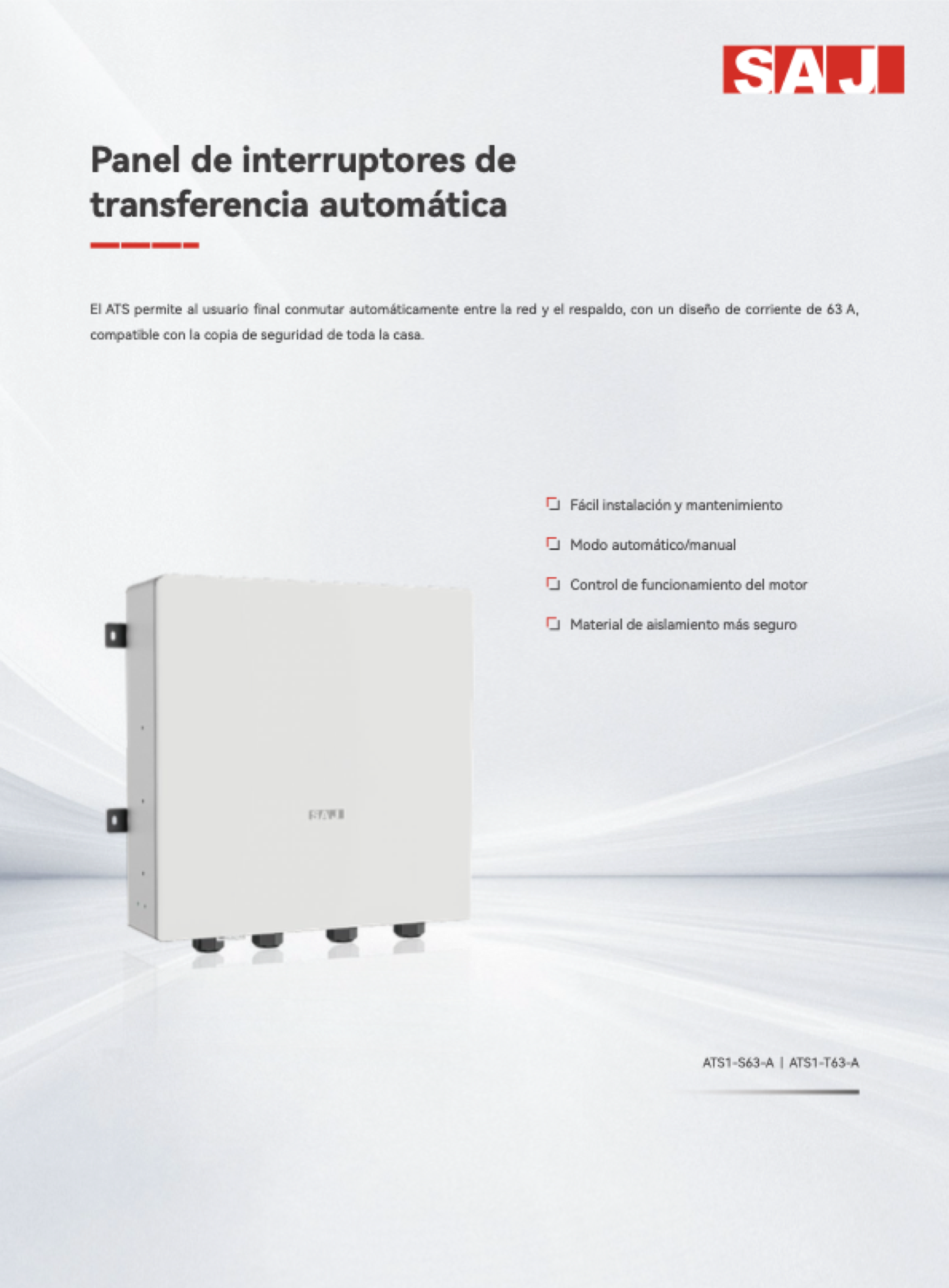

SAJ-ATS1-Serie Datenblatt (ES, sowohl ein- als auch dreiphasige Spalten) Datenblatt SAJ ATS1 Automatischer Umschalter (ES)Produktfragen
Wie hoch ist die Dauerstrombelastbarkeit am Netz- bzw. Wechselrichteranschluss?
Der Netzanschluss ist für maximal 63 A ausgelegt; der Wechselrichteranschluss für maximal 32 A (Einphasig, 230 V). Der Netzanschluss ist für volle 63 A Dauerstrom am Hausanschluss ausgelegt, während der Wechselrichteranschluss bis zu 32 A Dauerstrom als AC-Notstromeingang aufnimmt (unterstützt einphasige Hybrid-Wechselrichter bis zu 7,3 kW).
Systemkomponenten
Empfohlene Komponenten
SAJ eManager (eManager 5.0)
Artikelnr.: DLK-SAJ-EMANAGER
Das Datenblatt von SAJ für den ATS1 nennt als Zubehöroption ein Zählermodul oder einen eManager; der eManager ist der, den de-linker auf Lager hat.
