Beschreibung
Hochratige industrielle Leistungsabgabe aus einem kompakten 1,3-m-Rack.

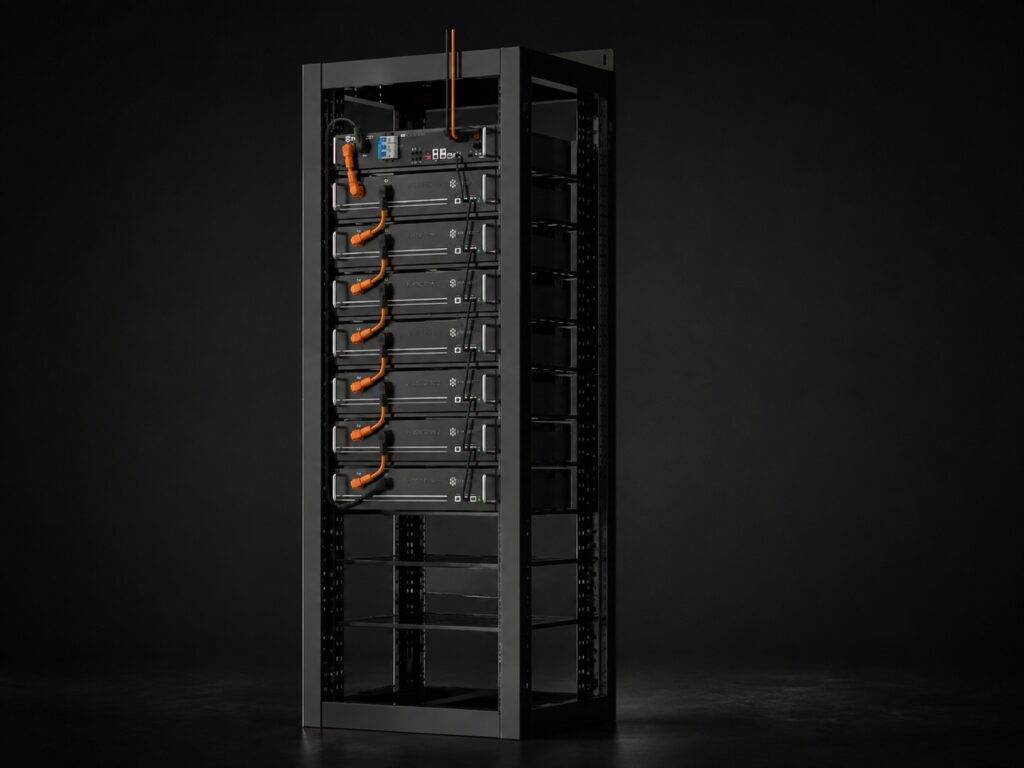

Der Pylontech PowerCube-X1 ist ein 16,80 kWh kommerzieller Hochvolt-Batteriespeicher-Rack, der sieben 2,4-kWh-H48050-Module mit dem 100-A-SC0500-100S-Master-BMS-Controller in einem schlüsselfertigen 19-Zoll-Schrank kombiniert und für hochratige industrielle Lastspitzenkappung und kommerzielle Notstromversorgung entwickelt wurde.
100 A Hochleistungs-Stromversorgung (33 kW DC)
Liefert massiv Dauerstrom für schwere dreiphasige Industrieanlagen und Motoranlaufströme.
336,0 V Hochspannungs-Betriebsbus (7 Module)
Speist kommerzielle Hybrid-Wechselrichter direkt mit Spitzenwirkungsgrad im Rundlauf ohne Aufwärtswandlungsverluste.
Schlüsselfertiger 19-Zoll-Industrieschrank
Vormontiert mit internen Sammelschienen, DC-Schaltanlagen und Einschubschienen für saubere, organisierte Innenraum-Installation im Elektroraum.
Zell-Level-Aktivsicherheit & Diagnostik
Zentraler Master-BMS balanciert alle 7 Module aktiv aus und gewährleistet einen gleichmäßigen Ladezustand über lange Lebensdauern.
Weitere Produktdetails
Kommerzielle Maschinen und EV-Ladegeräte erzeugen scharfe 20–30-kW-Leistungsspitzen. Der PowerCube-X1 bietet 100 A kontinuierlichen Stromdurchsatz (33 kW DC), sodass Wechselrichter den Batteriespeicher mit hoher Geschwindigkeit zyklieren können.
- Liefert bis zu 33,6 kW kontinuierliche DC-Lade- und Entladeleistung in dreiphasige kommerzielle Wechselrichter.
- Die 105S-Serie LFP-Zellenstrang liefert 336,0 V Nennspannung (294–385 V Betriebsfenster).
- Integrierter motorisierter DC-Leistungsschalter bietet Untersekunden-Kurzschluss-, Überstrom- und thermische Trennung.
PowerCube-X1 / X2
Modelle im Vergleich
Seitlich scrollen, um alle Modelle zu vergleichen.
Standardisierter Server-Rack-Formfaktor mit hoher volumetrischer Dichte.
Die Unterbringung mehrerer Batteriepakete erfordert standardisierte mechanische Montage. Der PowerCube-X1 organisiert sieben Batteriemodule und den Master-BMS in einem einzigen 1,3 m hohen Schrank. Vormontierte Einschubschienen und frontseitige Amphenol-Hochvolt-DC-Anschlüsse gewährleisten eine saubere Kabelführung. Der Master-SC0500-100S-Controller balanciert alle 7 Module kontinuierlich über die interne CAN-Kommunikation aus. Der kompakte Fußabdruck von 600 × 505 × 1300 mm passt problemlos in gewerbliche Elektroräume.
Hält 50-A-Peak hinter dem 100S-Kopf
Nennlast auf diesem gelisteten String ist 25 A. Der 100S-Kopf lässt 50 A am Peak durch. Ein 40S-Kopf begrenzt denselben String auf 37 A.
Passt auf eine 600-mal-505-mm-Fläche
Der X-Serie-Rahmen steht auf 600 mal 505 mm. Zwei Gehäusehöhen: 1300 mm oder 2130 mm.
Hält 96 Prozent Roundtrip bei 0,5C
96 Prozent Roundtrip bei 0,5C sitzen auf diesem LFP-String. Entladetiefe ist 95 Prozent.
Technische Daten
Schlüsselfertiges industrielles Rack-Speichersystem für kommerzielle Werkstätten, Leichtfertigung und Spitzenlastkappung.
16,8 kWh / 336 V Hochspannungs-Speicherrack mit 100 A kontinuierlichem Durchsatz.
Vorkonfiguriert in einem Standard-19-Zoll-Industrieschrank bündelt der PowerCube-X1 sieben H48050-LFP-Module mit dem Hochdurchsatz-Master-Controller SC0500-100S. Er liefert 16,80 kWh bei 336,0 V Nennspannung in einem Fenster von 294,0–385,0 V und bietet kommerziellen Werkstätten Hochraten-Spitzenlastkappung und Notstromversorgung.
- Nennspeicher
- 16,80 kWh
- Hochvolt-Bus
- 336,0 V
- Hoher Durchsatz
- 100 A
- 19-Zoll-Schrank
- Schlüsselfertiges Rack
System
- Produkttyp
- PowerCube-X1-V2-48/zzzV (zzz = 96~480, in Schritten von 48)
- Systemenergie
- 4,8 ~ 24 (2,4 × n, n = 2~10) kWh
- Systemspannung
- 96 ~ 480 (48 × n, n = 2~10) Vdc
- Module, Minimum
- 2 Stk.
- Module, Maximum
- 10 Stk.
- Maximale Systemspannung
- <600 V
Elektrisch
- Ladestrom, Nennwert
- 25 A
- Ladestrom, Maximum
- 37 (40S-V2) / 50 (100S-V2) A
- Entladestrom, Nennwert
- 25 A
- Entladestrom, Maximum
- 37 (40S-V2) / 50 (100S-V2) A
- Zelltechnologie
- LiFePO4
- Ladespannung, oberer Wert
- 54 × n (n = 2~10) Vdc
- Entladespannung, unterer Wert
- 43,5 × n (n = 2~10) Vdc
- Roundtrip-Wirkungsgrad
- 96 (@0,5C) %
- Entladetiefe
- 95 %
Batteriemodul
- Modul
- H48050
- Modulenergie
- 2,4 kWh
- Modulkapazität
- 50 Ah
- Modulspannung
- 48 Vdc
- Modulabmessungen
- 442 × 390 × 100 mm
- Modulgewicht
- 24 kg
- Controller
- SC0500-40S-V2 oder SC0500-100S-V2
Physisch
- Rack-Abmessungen
- Rack 1: 600 × 505 × 1300 (n = 2~8) oder Rack 2: 600 × 505 × 2130 (n = 2~10) mm
- Gewicht
- Rack 1: 58 + 24 × n (n = 2~8)Rack 2: 77 + 24 × n (n = 2~10) kg
- Abmessungen des Controllers
- 442 × 390 × 87 (40S-V2) / 442 × 390 × 132 (100S-V2) mm
Umgebung und Lebensdauer
- Schutzart
- IP20
- Kühlung
- Natürlich
- Betriebstemperatur
- 0~50 °C
- Lagertemperatur
- -20~60 °C
- Feuchtigkeit
- 5~95 %
- Lebensdauer (Zyklen)
- 5.000 Zyklen
- Lebensdauer
- Über 15 Jahre
Kommunikation und Konformität
- Kommunikation
- Modbus RTU / CAN / LAN
- Zertifizierung
- IEC62619, IEC63056, RED, CE LVD, VDE2510-50, IEC62040-1
- Transportzertifizierung
- UN38.3
- Kurzschlussfestigkeit
- <3000 A
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der Pylontech PowerCube-X1 (16,8 kWh, 7 x H48050 + SC0500-100S-V2) gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.
Gewerbliche Werkstätten & Leichtfertigung (15–30 kWp Solar)
Gewerbestandorte mit dreiphasigen Werkzeugen und CNC-Maschinen, die etwa 17 kWh Innen-Hochvolt-Speicher suchen.
Der 100-A-Durchsatz liefert volle 33 kW Leistung, während die 16,8-kWh-Kapazität tagsüber Solarstrom puffert, um abendliche Lastspitzengebühren zu senken.
- Eignung100 A Durchsatz liefert volle 33 kW Leistung, während 16,8 kWh Kapazität tagsüber Solarstrom puffert, um abendliche Spitzenlastkosten zu senken.
- GrenzeFalls die Anlage eine höhere Speicherkapazität benötigt (25 kWh bis 60+ kWh), steigen Sie auf den PowerCube-X2 (24,8 kWh), PowerCube-H1 (36–43 kWh) oder PowerCube-H2 (50–60+ kWh) um. ---
- Falls die Anlage eine höhere Speicherkapazität benötigt (25 kWh bis 60+ kWh), steigen Sie auf den PowerCube-X2 (24,8 kWh), PowerCube-H1 (36–43 kWh) oder PowerCube-H2 (50–60+ kWh) um. ---
Dokumente
Pylontech PowerCube-X1 / X2 Installationshandbuch (EN)Produktfragen
Was ist im kompletten PowerCube-X1-Rack-Kit enthalten?
1x 19-Zoll-Schrank + 1x SC0500-100S Master-Controller + 7x H48050 Batteriemodule. Das Kit wird komplett mit dem 19-Zoll-Stahl-Rack-Schrank (600 × 505 × 1300 mm), 1x SC0500-100S Master-BMS-Controller, 7x H48050 (2,4 kWh) Batteriemodulen und vorgefertigten Hochspannungs-Gleichstrom-Verbindungskabeln geliefert.
