Beschreibung
Niedrigstrom-Langstrangübertragung für schwere Netzzyklierung.

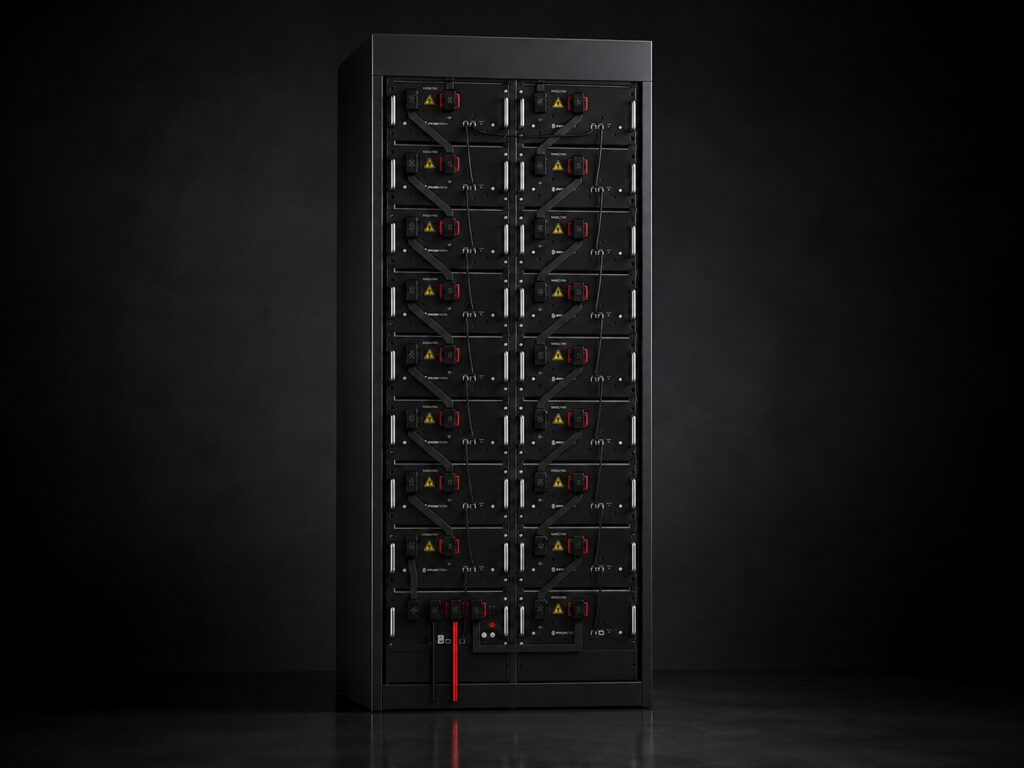

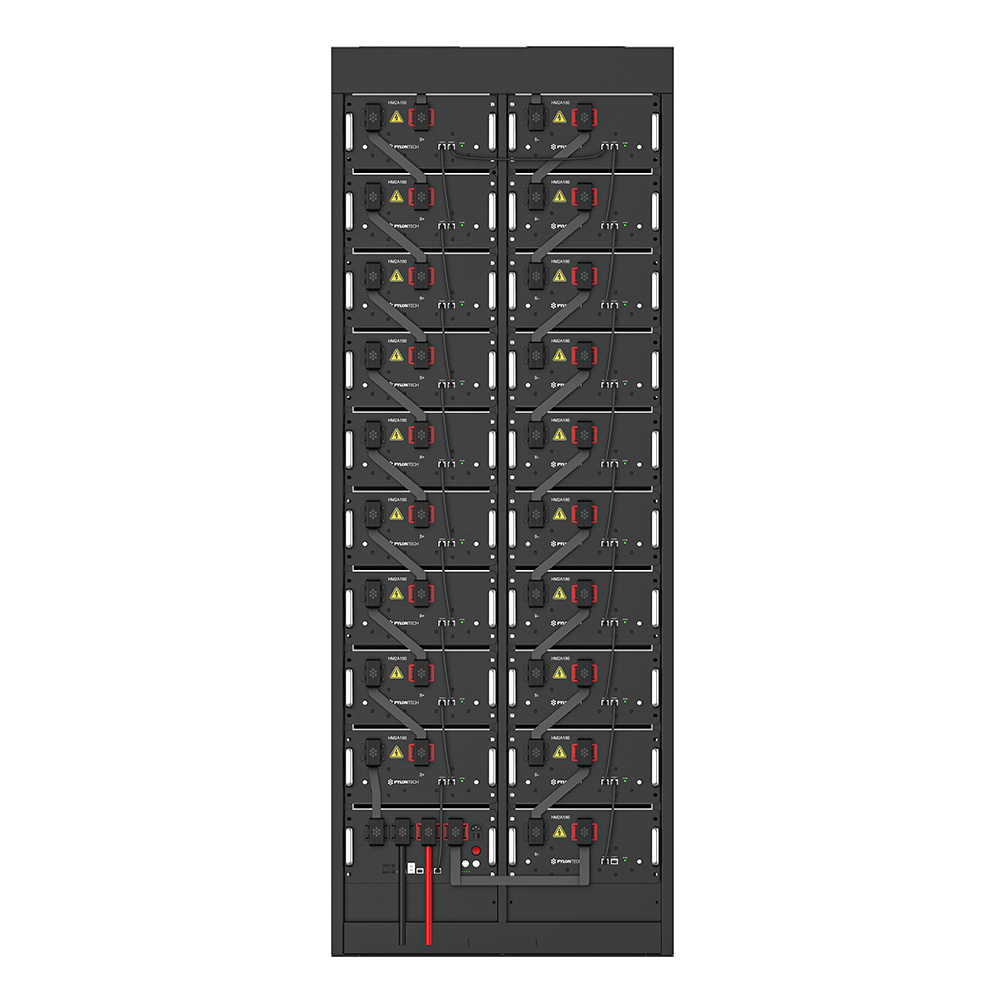

Der Pylontech PowerCube-M2A-180 ist ein 107,98-kWh-Hochvolt-Speicherrack in Versorgungsqualität mit einer Nennspannung von 972,8 V über neunzehn 180-Ah-HM2A180-Modulen, das für den Betrieb zentraler PCS-Einheiten von 100 kW bis 500 kW für schwere industrielle Microgrids und containerisierte Versorgungs-BESS-Installationen ausgelegt ist.
107,98 kWh Kapazität pro Rack
Bündelt über 100 kWh netztaugliche LFP-Speicherung in einer einzelnen Serie aus 19 Modulen (ca. 1.000 kg).
972,8 V Hochspannungs-Betriebsgrenze (19 Module)
Arbeitet im optimalen Spannungsfenster zentraler 1000-V-Netz-Wechselrichter und kommerzieller PCS-Stationen.
180-Ah-LFP-Chemie mit großen Prismazellen
Industrielle Zellarchitektur bietet hohe thermische Stabilität, geringeren Innenwiderstand und langfristige Zyklenfestigkeit.
Schlüsselfertige Hochspannungssteuerung und -schutz
Vorkonfiguriert mit Master-BMS, DC-Motorschützen, Hochgeschwindigkeits-Isolationsüberwachung und Modbus-TCP/CAN-Kommunikation.
Weitere Produktdetails
Die Dimensionierung von kommerziellen Projekten im Multi-Megawattstunden-Bereich erfordert hohe Strangspannungen, um DC-Busströme und Kupferquerschnitte der Kabel zu minimieren. Der PowerCube-M2A-180 arbeitet mit 972,8 V Nennspannung über neunzehn in Reihe geschaltete 180-Ah-Module.
- Die 304S-LFP-Zellreihe bietet maximale elektrische Rundreise-Effizienz bei zentralen 1000-V-PCS-Stationen.
- Liefert hohe kontinuierliche Lade-/Entladeleistung (0,5C / 1C-Raten) für Netzfrequenzregelung und industrielle Spitzenlastkappung.
- Das Echtzeit-Master-BMS-Balancing hält eine gleichmäßige Spannung über alle 19 internen Module aufrecht.
PowerCube-M2A-180
Modelle im Vergleich
Seitlich scrollen, um alle Modelle zu vergleichen.
Schwere Industriebauweise mit zentralisierter Telemetrie.

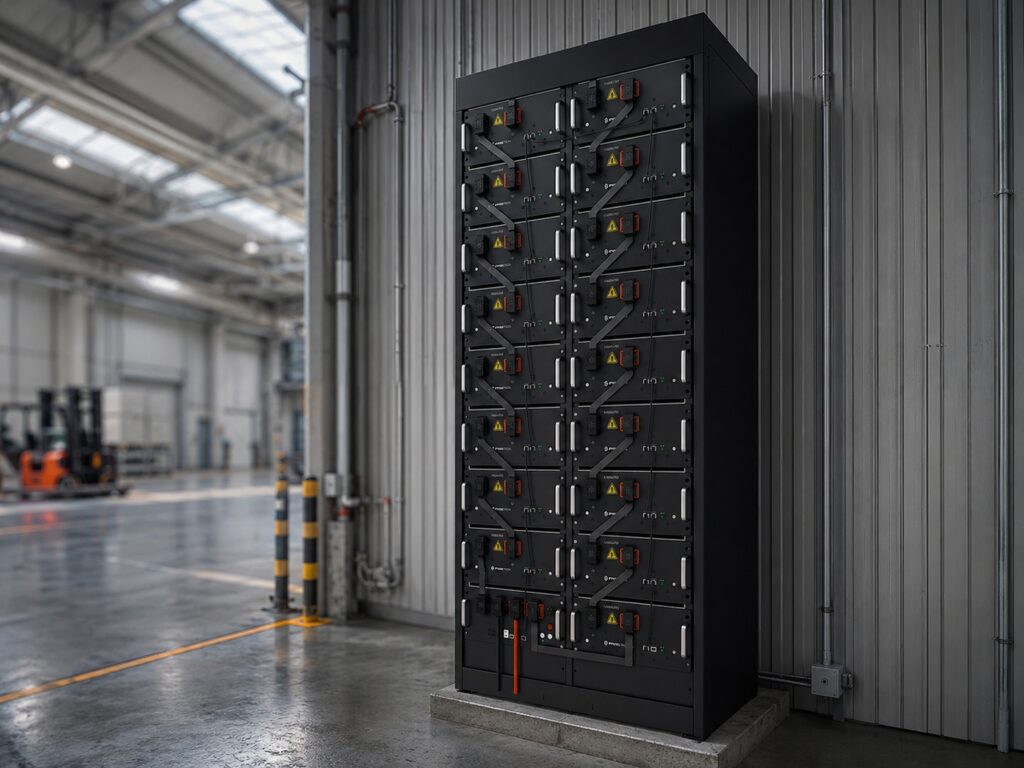

Das Gerät wird werksseitig in einem verstärkten Stahl-Rack-Rahmen (ca. 1.000 kg) montiert und integriert motorisierte Hochspannungsschütze, Master-BMS-Telemetrie sowie Modbus-TCP-Bridging. Ein integrierter motorisierter DC-Leistungsschalter bietet Untersekunden-Kurzschluss-, Überstrom- und thermische Trennung. Das Modbus-TCP-Protokoll überbrückt die Telemetrie direkt in zentrale SCADA- und EMS-Dispatch-Plattformen für Großspeicher. Entwickelt für eine schnelle Slide-in-Installation in 20-Fuß- und 40-Fuß-Container-Batteriespeichersystemen (BESS).
Hält 90 Prozent Entladetiefe
90 Prozent Entladetiefe sitzen in den 148-Ah-Zellen. Auslegungslebensdauer ist 15+ Jahre.
Hält 95 Prozent Roundtrip bei 1C
Roundtrip ist 95 Prozent bei 1C. Der Schrank dreht seine Füllung in etwa einer Stunde.
Spricht über CAN, Modbus RTU und TCP-IP
CAN, Modbus RTU oder TCP-IP laufen Richtung PCS oder EMS. Der String bleibt unter 1000 V.
Technische Daten
Megawatt-Batteriespeicher-Rack für zentrale PCS-Einheiten, Solarparks und industrielle Microgrids.
107,98 kWh / 972,8 V netztaugliches Speicher-Rack mit 180-Ah-Hochleistungszellen.
Der PowerCube-M2A-180 wurde für netzgekoppelte Energiespeicher und schwere industrielle Microgrids entwickelt und integriert neunzehn HM2A180-Module, um 107,98 kWh in einem einzigen schweren Rack bereitzustellen. Mit 972,8 V Nennspannung in einem Fenster von 851,2–1094,4 V speist er zentrale PCS-Einheiten von 100 kW bis 500 kW mit hohem Rundwirkungsgrad und skalierbar auf Multi-Megawattstunden.
- Einzel-Rack-Speicher
- 107,98 kWh
- Hochvolt-Bus
- 972,8 V
- Großformatige Zellen
- 180 Ah
- Container-Skalierung
- Multi-MWh
System
- Produkttyp
- LFP-Lithium-Ionen-Batteriespeichersystem
- Systemenergie
- 5,6832 ~ 107,98 (5,6832 × n, n = 1~19) kWh
- Systemspannung
- 38,4 ~ 729,6 (38,4 × n, n = 1~19) Vdc
- Module, Minimum
- 1 Stück
- Module, Maximum
- 19 Stück
- Maximale Systemspannung
- <1000 V
Elektrisch
- Nennkapazität
- 148 Ah
- Strom, Standard
- 29,6 A
- Strom, normal
- 74 A
- Strom, maximal
- 148 A
- Ladespannung, oberer Wert
- 43,2 × n (n = 1~19) Vdc
- Entladespannung, unterer Wert
- 32,4 × n (n = 1~19) Vdc
- Roundtrip-Wirkungsgrad
- 95 (@1C) %
- Entladetiefe
- 90 %
Batteriemodul
- Modul
- HM2A180
- Modulenergie
- 5,6832 kWh
- Modulkapazität
- 148 Ah
- Modulspannung
- 38,4 Vdc
- Modulabmessungen
- 315 × 820 × 171,5 mm
- Modulgewicht
- 55 kg
Physisch
- Abmessungen
- 803 × 845 × 2130 mm
- Gewicht
- Einzelrack: 140 + 55 × n (n = 1~19) kg
Umgebung und Lebensdauer
- Schutzart
- IP20
- Kühlung
- Natürlich
- Betriebstemperatur
- 10~40 °C
- Lagertemperatur
- -20~60 °C
- Feuchtigkeit
- 5~95 (ohne Kondensation) %
- Lebensdauer (Zyklen)
- >5.000 Zyklen
- Lebensdauer
- Über 15 Jahre
- Höhe
- <4.000 m
Kommunikation und Konformität
- Kommunikation
- CAN-Bus / Modbus RTU / TCP-IP
- Zertifizierung
- IEC62619, CE EMC, UN38.3
- Transportzertifizierung
- UN38.3
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der Pylontech PowerCube-M2A-180 (107,98 kWh, 19 x HM2A180) gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.
Versorgungs-Solarparks, schwere industrielle Microgrids und containerisierte BESS (200 kW bis 2 MW+)
Große Industrieanlagen und Versorgungsanlagen in Freiflächenmontage, die Batteriespeichersysteme im Multi-Megawattstunden-Bereich aufbauen.
Die Einzelrack-Kapazität von 107,98 kWh minimiert die Gesamtzahl der Racks, die Verbindungskabel und den Container-Fußabdruck bei großen Projekten.
- EignungDie Einzel-Rack-Kapazität von 107,98 kWh minimiert die Gesamtzahl der Racks, die Verbindungskabel und den Container-Fußabdruck bei großen Projekten.
- Bestätigen Sie dieses Modell anhand der benachbarten Nennleistung in derselben Familie.
Dokumente
Pylontech PowerCube-M2A-180 Installationshandbuch (EN)Produktfragen
Wie hoch sind Gesamtgewicht und Hebeanforderung für den PowerCube-M2A-180?
Ca. 1.000 kg (1 metrische Tonne); erfordert Palettenhubwagen oder Gabelstaplerplatzierung. Das voll bestückte 107,98-kWh-Rack wiegt ca. 1.000 kg (1 metrische Tonne) und misst ca. 850 mm Breite × 750 mm Tiefe × 2.200 mm Höhe. Es verfügt über schwere Basis-Gabelkanäle für präzise Innen- oder Containerplatzierung.
