Beschreibung
Synchronisierung massiver Niederspannungs-Batteriebänke über eine einzige Wechselrichter-Verbindung.
Der Pylontech LV-Hub-V2 ist eine zentrale Kommunikations-Hub und BMS-Aggregator, der bis zu 5 parallele Batteriegruppen (bis zu 40 Niedervolt-Module, >190 kWh gesamt) verwaltet und dafür ausgelegt ist, die Telemetrie mehrerer Bänke in einer einzigen CAN/RS485-Verbindung für Hybrid-Wechselrichter zu vereinen.
Koordinierung von bis zu 5 Batteriegruppen parallel
Bündelt bis zu 40 Niedervolt-Module (US2000C, US3000C, US5000, FB-L) zu einem einheitlichen Systemkommunikationsbus.
Einzige Master-Wechselrichter-Schnittstelle
Konsolidiert Diagnosen mehrerer Batteriegruppen in einem einheitlichen CAN/RS485-Protokollstrom für einen nahtlosen Wechselrichter-Handshake.
Intelligenter aktiver Ausgleich auf Gruppenebene
Synchronisiert Lade- und Entladeparameter über mehrere parallele Batteriegruppen, um Ausgleichsströme zu verhindern.
Kompakte Hutschienen- oder Wandmontage
Für die einfache Integration in Standard-Verteilerkästen und Batteriegehäuse ausgelegt.
Weitere Produktdetails
Das parallele Anschließen von mehr als 16 Niederspannungs-Batteriemodulen überschreitet den Adressraum einer einzelnen CAN-Kommunikationsschleife. Der LV-Hub-V2 fungiert als Master-Aggregator über 5 getrennte Gruppen.
- Bündelt 5 separate CAN-Kanäle auf Gruppenebene zu einem einzigen einheitlichen Master-CAN/RS485-Wechselrichterausgang.
- Echtzeitberechnung des Gesamt-Ladezustands (SoC) des Systems, des maximal zulässigen Ladestroms und von Störmeldungen.
- Stellt sicher, dass Hybrid-Wechselrichter die gesamte Multi-Gruppen-Batteriebank als eine einzige große Batterieeinheit erkennen.
Fidus
Modelle im Vergleich
Seitlich scrollen, um alle Modelle zu vergleichen.

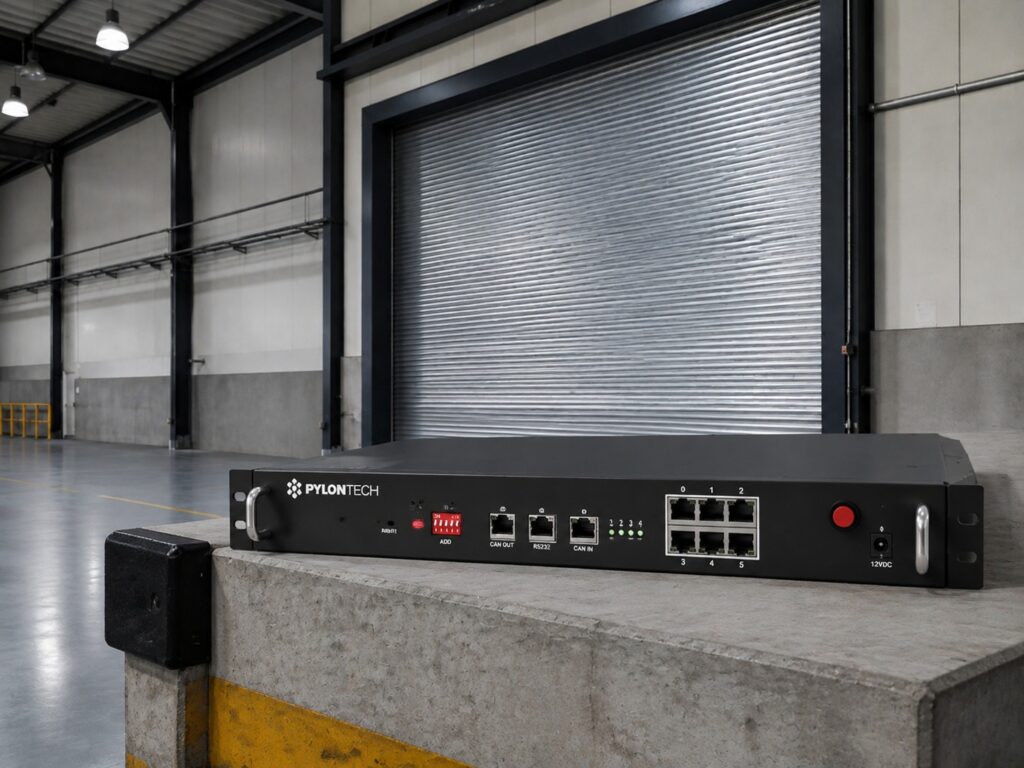

Pylontech LV-HUB-V2 Parallel-Hub (Multi-Gruppen-Master für Fidus-Batterien)
Werkzeuglose Montage mit Niederspannungs-Gleichstrombetrieb.
Entwickelt für die nahtlose Integration in Batterieschränke oder Verteilerkästen, arbeitet das Gerät direkt über den 48-V-Batteriebus mit vernachlässigbarem Parasitärstrom. Der Betriebsstrom wird direkt aus den angeschlossenen Batteriekommunikationsleitungen bezogen (< 2 W). Das kompakte Gehäuse lässt sich auf Standard-35-mm-Hutschienen montieren oder direkt auf Schaltschrank-Rückwände schrauben. Optisch isolierte Kommunikationstransceiver schützen vor Erdschleifen und industriellen Störspannungen.
Hält sechs Gruppen an einem Master
Sechs parallele Gruppen sitzen hinter diesem Kopf. Neunzehn Batterien füllen jede Gruppe.
Paart sich mit beiden Fidus-Linien
FB-L-16-Schränke und FB-L-5.12-EU-Module verwenden beide diesen Kopf. Eine Gruppe beider Linien verbindet weiterhin ohne ihn.
Nimmt CAN oder RS485 nach oben
Der Hybrid erkennt eine Batteriebank. CAN und RS485 verlassen beide diesen Kopf.
Technische Daten
BMS-Aggregation und Protokollsynchronisierung, entwickelt für große 48-V-Wohn- und Gewerbespeicher-Bänke.
Zentraler Kommunikations-Hub, der die parallele Skalierung von bis zu 5 Multi-Batterie-Gruppen ermöglicht.
Der LV-Hub-V2 wurde entwickelt, um Multi-Batterie-Gewerbe- und große Wohninstallationen zu koordinieren. Er bündelt die Kommunikation von bis zu 5 parallelen Batteriegruppen (bis zu 40 einzelne Module). Er synchronisiert BMS-Daten, Ladezustand und Sicherheitsbefehle in einer einzigen CAN/RS485-Verbindung für den Hybrid-Wechselrichter und beseitigt so Kommunikationsgrenzen bei der Erweiterung über 16 Module hinaus.
- Multi-Bank-Hub
- 5 Gruppen
- Gesamtumfang
- 40 Module
- Wechselrichteranschluss
- Eine Verbindung
- Auto-Adresse
- Plug-and-Play
Funktion
- Rolle
- Parallel-Verbindungsmaster für mehrgruppige Pylontech-LV-Batteriespeicher-Bänke (Fidus Battery Plus, Fidus Pro)
- Bankgrenzen mit Hub
- Bis zu 19 Batteriespeicher pro GruppeBatteriespezifikationstabellen erlauben bis zu 6 parallele Stränge (Gruppen)
Bankarchitektur & Kompatibilität
- Architektur
- Parallel-Master für mehrere Niederspannungs-Batteriespeicher-Gruppen
- Hub erforderlich ab
- Die zweite parallele Batteriespeicher-Gruppe
- Maximale parallele Gruppen
- 6
- Batterien pro Gruppe mit Hub
- Bis zu 19
- Kompatible Familie 1
- Pylontech Fidus Pro FB-L-5.12-EU
- Kompatible Familie 2
- Pylontech Fidus Battery Plus FB-L-16
- Einzelne Fidus-Pro-Gruppe
- Bis zu 20 Module ohne den Parallel-Hub
- Einzelne Fidus-Plus-Gruppe
- Bis zu 16 Module ohne den Parallel-Hub
- Systemseitige Kommunikation
- CAN / RS485 BMS-Kommunikationsweg
- Energiespeicher
- Keiner, nur Controller/Hub
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der Pylontech LV-HUB-V2 Parallel-Hub (Multi-Gruppen-Master für Fidus-Batterien) gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.
Große 48-V-Off-Grid- und Gewerbespeicher-Bänke (>16 Module / >75 kWh)
Off-Grid-Anwesen, Telekommunikationsstationen oder Gewerbebetriebe, die mehr als 16 US5000- oder US3000C-Module parallel einsetzen.
Verpflichtender Kommunikations-Hub, der erforderlich ist, wenn Niederspannungs-Batteriebänke mehr als 16 Einheiten umfassen oder auf mehrere physische Schränke verteilt sind.
- Bestätigen Sie dieses Modell anhand der benachbarten Nennleistung in derselben Familie.
Dokumente
Pylontech LV-Hub Kommunikations-Hub InstallationshandbuchProduktfragen
Wann ist der LV-Hub-V2 in einer Pylontech-48-V-Installation zwingend erforderlich?
Wenn mehr als 16 Module parallel angeschlossen werden oder Batterien in separate physische Gruppen organisiert werden. Standard-Pylontech-US2000C/US3000C/US5000-Module unterstützen die Daisy-Chain-Verkettung von bis zu 16 Einheiten an einem einzigen CAN-Bus. Wenn die Gesamtzahl der Module 16 übersteigt (bis zu 40 Module) oder wenn Batteriebänke in getrennte physische Racks aufgeteilt sind (z. B. 4 Racks mit 8 Modulen), ist der LV-Hub-V2 zur Bündelung der Kommunikation zwingend erforderlich.
