Beschreibung
Beseitigt Isolationsdurchschläge durch Wasser, das sich in Dachrohren ansammelt.
LAPP ÖLFLEX SOLAR XLWP 1x4 mm² WH/BK ist ein Premium-Solarkabel mit 1.500 V DC, deutscher Ingenieurskunst, mit elektronenstrahlvernetzter Polyolefin-Isolierung und AD8-Zertifizierung für dauerhafte Unterwasserinstallation, entwickelt für eine Lebensdauer von über 25 Jahren in feuchten Leitungen und rauen Außenumgebungen.
AD8 Zertifizierung für dauerhafte Unterwasseranwendung (XLWP)
Speziell entwickelt, um stehendes Wasser, feuchte unterirdische Leitungsrohre und überflutete Kabeltrassen ohne Isolationsbruch zu überstehen.
Elektronenstrahl-vernetzte Polyolefin-Isolierung
Überlegene thermische Beständigkeit (-40 °C bis +120 °C maximale Leitertemperatur) und extreme Widerstandsfähigkeit gegen mechanische Abrieb, Nagetiere und Ozon.
1.500 V DC Nennsystemspannung
Vollständig zertifiziert nach EN 50618 (H1Z2Z2-K) für moderne Hochspannungs-String-Konfigurationen in privaten und gewerblichen PV-Anlagen.
Litze aus Klasse-5-Hochreinheits-Zinnkupfer
Maximiert die elektrische Leitfähigkeit und verhindert über Jahrzehnte im Außenbereich galvanische Korrosion an MC4-Crimpanschlüssen.
Weitere Produktdetails
Kondenswasser und Regenwasser sammeln sich unweigerlich in Außenleerrohren, wodurch Standard-PV-Kabel innerhalb weniger Jahre einen Isolationsdurchschlag durch Water-Treeing erleiden. Die quervernetzte XLWP-Formel von LAPP trägt die AD8-Zertifizierung für dauerhafte Unterwasseranwendung.
- Elektronenstrahl-vernetzte Copolymer-Isolierung bildet eine undurchdringliche molekulare Barriere gegen Wassereintritt.
- Beständig gegen hydrolytischen Abbau, stehendes Wasser und direkte Erdverlegung ohne Leitungsausfall.
- Halogenfrei und flammhemmend (IEC 60332-1-2) mit geringer Rauchentwicklung bei Gebäudebränden.
LAPP OELFLEX SOLAR XLWP
Modelle im Vergleich
Seitlich scrollen, um alle Modelle zu vergleichen.
LAPP ÖLFLEX SOLAR XLWP 1x4 mm² WH/BK (100-m-Rolle, Artikel 1023601)
25 Jahre Außenbeständigkeit unter heißen Dach-Solarmodulen.
Temperaturen direkt unter dunklen Solarmodulen überschreiten in den Sommermonaten häufig 70 °C. ÖLFLEX SOLAR XLWP ist für maximale Leitetertemperaturen von 120 °C ausgelegt. Der Betriebstemperaturbereich der Umgebung liegt zwischen -40 °C und +90 °C (max. Leitetertemperatur 120 °C). Hohe UV- und Ozonbeständigkeit nach EN 50618 für exponierte Außeninstallationen. Der verzinnte Kupferleiter gewährleistet einen niedrigen Übergangswiderstand in Kombination mit Stäubli MC4-Evo 2 Crimpkontakten.
Misst 5,8 mm Außendurchmesser
Der Außendurchmesser beträgt 5,8 mm. Der Leiter besteht aus verzinnter Kupferlitze der Klasse 5.
Hält 1,8 kV DC als maximale Betriebsspannung
EN 50618 definiert 1,8 kV DC als maximal zulässige Betriebsspannung.
Entspricht Artikel 1023601

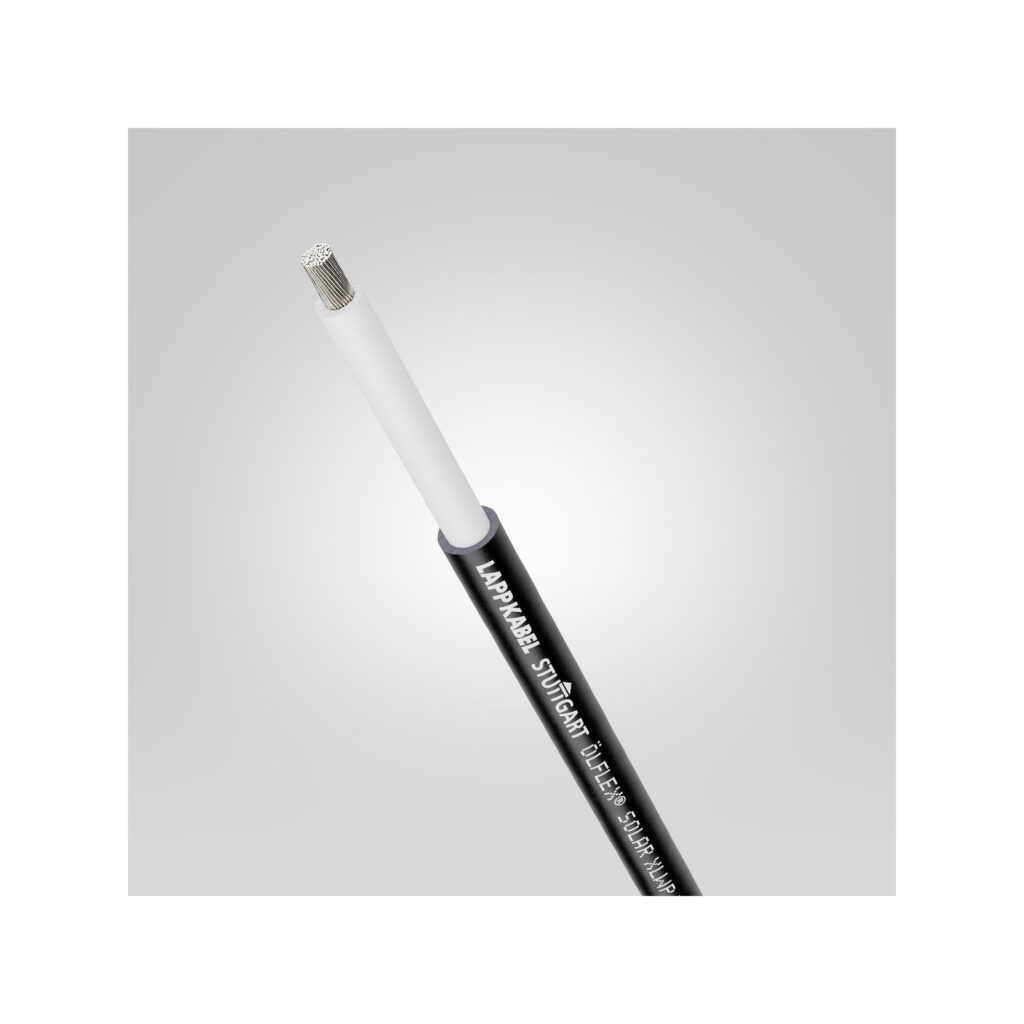

Dieser Ring ist die Ausführung mit schwarzem Mantel und weißer Ader. Artikel 1023601 bezeichnet den 100-m-Ring mit 4 mm².
Technische Daten
In Deutschland entwickeltes Premium-PV-Kabel, das Isolationsdurchschläge in überfluteten Außenleerrohren eliminiert.
Elektronenstrahl-vernetztes 1x4 mm² Solar-DC-Kabel mit langfristiger Unterwasserbeständigkeit.
Hergestellt in Deutschland von LAPP, ist das ÖLFLEX SOLAR XLWP für anspruchsvolle Dach-, Erd- und schwimmende Solaranlagen konzipiert. Mit elektronenstrahl-vernetzter Polyolefin-Isolierung und AD8-Zertifizierung für dauerhafte Unterwasseranwendung garantiert es außergewöhnliche mechanische Festigkeit, UV-Stabilität und 25 Jahre Haltbarkeit bei direkter Erdverlegung.
- Querschnitt
- 1x4.0 mm²
- Dauerhaftes Wasser
- AD8-zertifiziert
- Hochspannung
- 1.500 V DC
- Verzinntes Kupfer
- Klasse 5
Kabel
- Artikelnummer
- 1023601
- Leiterquerschnitt
- 4 mm²
- Außendurchmesser
- 5,8 mm
- Design
- Einadrige Solarkabel gemäß EN 50618
- Typbezeichnung
- H1Z2Z2-K gemäß EN 50618
- Farbe
- Adernisolation weiß / Außenmantel schwarz
Elektrisch
- Nennspannung U0/U (AC)
- 1,0/1,0 kV AC RMS gemäß EN 50618
- Nennspannung U0/U (DC)
- 1,5/1,5 kV DC gemäß EN 50618
- Max. zulässige Betriebsspannung
- 1,8 kV DC gemäß EN 50618
- Prüfspannung
- 6,5 kV AC gemäß EN 50618
- Strombelastbarkeit
- Gemäß EN 50618, Tabellen A.3 und A.4
Aufbau
- Leiter
- Feindrähtige Litze aus verzinntem Kupfer gemäß IEC 60228 / EN 60228, Leiterklasse 5
- Aderisolierung
- Elektronenstrahl-vernetztes Polyolefin-Copolymer gemäß EN 50618, halogenfrei, weiß
- Außenmantel
- Elektronenstrahl-vernetztes Polyolefin-Copolymer gemäß EN 50618, halogenfrei
Umgebung und Handhabung
- Temperaturbereich
- -40 °C bis +120 °C maximale Leitertemperatur basierend auf EN 60216-1
- Umgebungstemperaturbereich
- -40 °C bis +90 °C gemäß EN 50618
- Erwartete Lebensdauer
- Mindestens 25 Jahre unter normalen Nutzungsbedingungen gemäß EN 50618
- Mindestbiegeradius
- 5 × Kabeldurchmesser für 8 < D ≤ 12 mm; 6 × für D > 12 mm
Wasser- und Erdverlegung
- Unterwasserverlegung
- Max.1 m in unbelastetem Wasser, 5 °C bis 40 °C, ohne Zug- und Scherkräfte
- Direktverlegung
- Nicht für direkte Erdverlegung vorgesehenfür unterirdische Verlegung nur in einem Kabelgraben gemäß IEC 60364-5-52 / VDE 0100-520 geeignet
Zulassungen
- Zertifizierung
- TÜV Rheinland Zertifikat R 50345247 und R 50425473 (H1Z2Z2-K)
- Schutzklasse
- Geeignet für Betriebsmittel mit Schutzisolierung, Schutzklasse II
- Fehlerverhalten
- Inhärent kurzschluss- und erdschlusssicher gemäß IEC 60364-5-52
- Brandverhalten
- Halogenfrei, geringe Rauchentwicklung
Logistik
- Kupferindex
- 38,4 kg/km
- Gewicht
- 68,1 kg/km
- Verpackung
- Ring 100 m; Trommel 500 m und 1000 m
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der LAPP ÖLFLEX SOLAR XLWP 1x4 mm² WH/BK (100-m-Rolle, Artikel 1023601) gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.
Verdrahtung von Solar-Strängen auf Wohn- und Gewerbedächern (Minuspol / Standard-Strangführung)
Installation von Hochspannungs-Gleichstrom-Strangleitungen von Dachmodulen bis zum Wechselrichter durch Außenleitungen, Dachböden oder unterirdische Kabelkanäle.
Premium-schwarzer Außenmantel mit weißer Adern-Kennzeichnung, entwickelt für über 25 Jahre wartungsfreie Zuverlässigkeit.
- EignungSchwarzer Außenmantel in Premium-Qualität mit weißer Aderkennzeichnung, ausgelegt für über 25 Jahre wartungsfreie Zuverlässigkeit.
- Bestätigen Sie dieses Modell anhand der benachbarten Nennleistung in derselben Familie.
Dokumente
Datenblatt LAPP H1Z2Z2-K Solarkabel (DB1023600EN)Produktfragen
Was ist der Unterschied zwischen Standard-H1Z2Z2-K-Kabel und LAPP XLWP?
XLWP bietet die AD8-Zertifizierung für dauerhafte Unterwasserinstallation und erhöhte mechanische Robustheit. Während Standard-H1Z2Z2-K-Kabel nur für atmosphärische Feuchtigkeit und gelegentliches Spritzwasser (AD7) ausgelegt sind, ist LAPP XLWP für kontinuierliche Unterwasserinstallation nach AD8 zertifiziert, wodurch Erdschlussfehler durch Regenwasser in Außenleitungen verhindert werden.
