Beschreibung
75-kW-Hybridwechselrichter, acht MPPT-Tracker

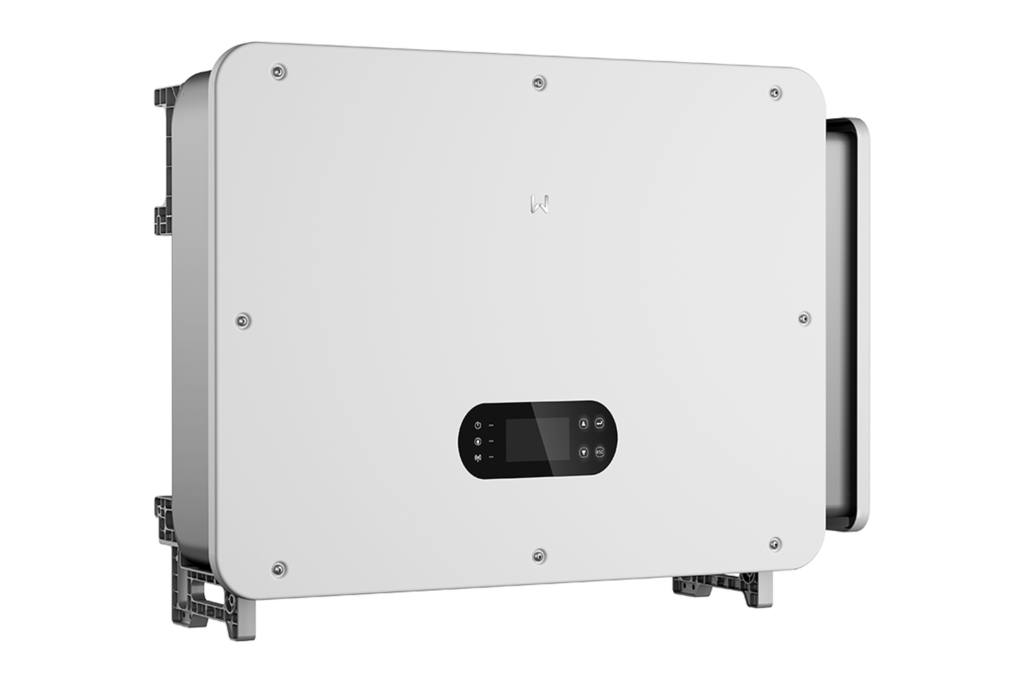

Der GoodWe GW75K-ET-G10 ist der dreiphasige 75-kW-Hybridwechselrichter der ET-Serie G10: 75 kW AC-Nennleistung, maximal 150 kW PV-Eingang an acht MPPT-Trackern und zwei Batterieeingänge mit je 85 A.
75 kW AC-Nennleistung und 75 kVA maximale Scheinleistung zum und vom Netz an 3L / N / PE.
Bis zu 150 kW PV an acht MPPT-Eingängen, zwei Strings je Tracker, 42 A je MPPT.
Zwei Batterieeingänge mit 85 A Dauerlade- und -entladestrom, 300–800 V.
Umschaltung Netz / Notstrom unter 10 ms, wenn eine STS-Box oder ein STS-Schrank angeschlossen ist.
ET Series
Modelle im Vergleich
Seitlich scrollen, um alle Modelle zu vergleichen.
150 kW PV an acht MPPT-Trackern.
Die maximale PV-Eingangsleistung beträgt 150 kW. Die maximale DC-Spannung ist 1000 V; zwischen 950 V und 1000 V geht der Wechselrichter in den Standby und nimmt den Betrieb bei 950 V wieder auf. Der MPPT-Bereich ist 160–950 V, Startspannung 200 V, acht Tracker mit je zwei Strings, 42 A / 55 A Kurzschlussstrom je MPPT.
75 kW AC, zwei Batterieeingänge mit 85 A.
Die AC-Nennleistung beträgt 75 kW, die maximale Scheinleistung zum oder vom Netz 75 kVA. Zwei Batterieeingänge nehmen Li-Ion-Batterien mit 600 V Nennspannung, 300–800 V, 85 A dauernd je Eingang. Notstrom- und Generatorseite brauchen eine STS-Box oder einen STS-Schrank.

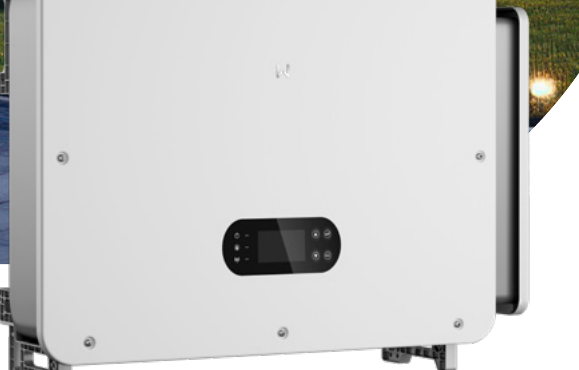

IP66, 97 kg, Wandmontage.
Der Wechselrichter misst 995 × 758 × 358 mm, wiegt 97 kg und wird mit intelligentem Lüfter gekühlt. Arbeitsbereich −35 bis +60 °C, Feuchte 0–100 %, Höhe 4000 m, Geräusch unter 60 dB. Nachtverbrauch unter 15 W.
Technische Daten
Leistung und Phase
- Phasen
- 3
- Nennleistung
- 75 kW
- Max. Scheinleistung zum / vom Netz
- 75 kVA
- Leistungsfaktor
- 0,8 voreilend ~ 0,8 nacheilend
PV-Eingang
- Max. Eingangsleistung
- 150 kW
- Max. Eingangsspannung
- 1000 VZwischen 950 V und 1000 V geht der Wechselrichter in den Standby und nimmt den Betrieb bei 950 V wieder auf.
- MPPT-Betriebsspannungsbereich
- 160 ~ 950 V
- Nenneingangsspannung
- 620 V
- Max. MPPT-Strom
- 42 A × 8
- Anzahl der MPP-Tracker
- 8
- Anzahl der Strings je MPPT
- 2
Batterieschnittstelle
- Batterietyp
- Li-Ionen
- Nennbatteriespannung
- 600 V
- Batteriespannungsbereich
- 300 ~ 800 V
- Anzahl der Batterieeingänge
- 2
- Max. Dauerlade- / Entladestrom
- 85 A × 2
Wirkungsgrad und Schutz
- Max. Wirkungsgrad
- 98,1 %
- Europäischer Wirkungsgrad
- 97,7 %
- Max. Wirkungsgrad Batterie zu AC
- 98,2 %
- MPPT-Wirkungsgrad
- 99,9 %
- Schutzart
- IP66
- Kühlverfahren
- Intelligente Lüfterkühlung
Gehäuse und Kommunikation
- Abmessungen (B × H × T)
- 995 × 758 × 358 mm
- Gewicht
- 97 kg
- Betriebstemperaturbereich
- -35 ~ +60 °C
- Kommunikation mit BMS
- CAN
Projekt-Eignung
Wo dieses Modell passt.
Szenarien für GoodWe GW75K-ET-G10: in welche Projekte das Produkt passt und welche Grenzen der Empfehlung unserer Ingenieure zugrunde liegen.
75-kW-C&I-Hybrid mit acht PV-Gruppen
Eine dreiphasige gewerbliche Anlage in acht nachgeführten Gruppen, mit Hochvoltbatterie an zwei Wechselrichteranschlüssen.
GW75K-ET-G10 ist die 75-kW-Spalte der ET-Serie G10: 150 kW PV, acht MPPT, zwei Batterieeingänge mit 85 A.
- PV: acht Tracker, je zwei Strings, maximal 150 kW.
- Batterie: zwei Eingänge, je 85 A dauernd.
- Notstrompfad: STS-Box oder -Schrank erforderlich.
Dokumente
GoodWe ET Serie 75–100 kW Datenblatt (EN) GoodWe ET 50–100 kW Benutzerhandbuch (EN) GW Limited-Warranty Wechselrichter-System Europa EU-Konformitätserklärung, Hybridwechselrichter ET-G10 Einheitenzertifikat VDE-AR-N 4110 / 4120, SGS 250008RECO14-CER Zertifikat VDE-AR-N 4105, A3 50694726 0001Produktfragen
Worin unterscheidet sich der GW75K-ET-G10 vom GW80K-ET-G10?
Die AC-Nennleistung beträgt 75 kW (80 kW beim GW80K-ET-G10). Der maximale PV-Eingang ist 150 kW statt 160 kW. Der Batteriestrom ist 85 A × 2 statt 100 A × 2. Die Scheinleistung zum und vom Netz beträgt in beide Richtungen 75 kVA.
Hat der GW75K-ET-G10 ein deutsches Einheitenzertifikat?
Ja. Das SGS-Einheitenzertifikat 250008RECO14-CER nennt den GW75K-ET-G10 für VDE-AR-N 4110 und 4120. Das zertifizierte Produkt hat keine Prüfklemmleiste; bei Bedarf wird sie separat nachgerüstet.
