GoodWe GW60KWH-D-10 Extension (60 kWh expansion cabinet — requires a base unit)

GoodWe GW60KWH-D-10 Erweiterung ist der Erweiterungsschrank des Lynx C 60-kWh-Systems: 60 kWh mehr Kapazität hinter einer vorhandenen Basiseinheit.

Erfordert eine GW60KWH-D-10-Basiseinheit. Bis zu zwei Erweiterungen pro Basiseinheit, sodass das System 120 oder 180 kWh erreicht — dieser Schrank kann nicht allein in Betrieb genommen werden.
60 kWh aus elf 5,76-kWh-LFP-Packs bei 633,6 V Nennspannung, 554,4 bis 712,8 V Betriebsspannung, 96 A Laden und Entladen.
100 % nutzbare Entladetiefe, mindestens 5000 Zyklen, 95 % Round-Trip-Wirkungsgrad.
Schmaler als die Basiseinheit mit 808 mm gegenüber 1108 und 57,5 kg leichter, da der Master-Abschnitt nicht wiederholt wird. IP55, CAN zur Basiseinheit.

5,76 kWh: Nennenergie
633,6 V: Nennspannung
LFP (LiFePO4): Zellchemie
96 A: Max. Ladestrom

Manufacturer: GoodWe
Model code: GW60KWH-D-10 (Extension)
Artikelnr.: DLK-GOODWE-GW60KWHD10EXTENSION
Delivery: Lieferung in Ihrer Proforma ausgewiesen

Bestellbar · Lieferzeit wird nach Auftragseingang bestätigt

Mit GW60KWH-D-10 (Extension)

Neues System, Erweiterung oder Austausch? Linker Berater startet direkt mit diesem Artikel und fragt nur die noch offenen Angaben ab — Bestandsmodell, Menge, PLZ, Montagetermin.

Handelspreis

Anmelden for partner pricing Open manufacturer document

Required to install — not in the box

GoodWe GW60KWH-D-10 goodwe_lynx_c_60kwh_en.pdf S. 2 führt diesen Schrank als Erweiterungsspalte gegenüber der Basiseinheit auf und gibt als Parallelgrenze 2 Erweiterungseinheiten pro Basiseinheit an. Die Erweiterung trägt keinen Master-Abschnitt – 808 mm breit gegenüber 1108 der Basiseinheit – und kann daher ohne eine solche nicht in Betrieb genommen werden.

View

Figures transcribed from the manufacturer datasheet on file. Confirm your grid code and configuration with our engineers before ordering.

GoodWe · SAJ · Pylontech · EcoFlow · Chint paired from the maker’s own lists
Datasheets on file for every item
Within 24 h engineering response
MOQ 1 unit · EU delivery
Engineering-checked configurations

System logic

GW60KWH-D-10 (Extension), specified from the datasheet.

Every value on this page is transcribed from the manufacturer documentation on file.

Erfordert eine GW60KWH-D-10-Basiseinheit. Bis zu zwei Erweiterungen pro Basiseinheit, sodass das System 120 oder 180 kWh erreicht — dieser Schrank kann nicht allein in Betrieb genommen werden.

60 kWh aus elf 5,76-kWh-LFP-Packs bei 633,6 V Nennspannung, 554,4 bis 712,8 V Betriebsspannung, 96 A Laden und Entladen.

100 % nutzbare Entladetiefe, mindestens 5000 Zyklen, 95 % Round-Trip-Wirkungsgrad.

Headline feature

Erfordert eine Basiseinheit

Kein Master-Abschnitt, daher kann er nicht allein in Betrieb genommen werden. Bis zu zwei Erweiterungen pro GW60KWH-D-10-Basis, bis zu 180 kWh.

In pictures

Inspect it before you spec it.

Official renders, installation photos and system panels for this model line.

Produkt

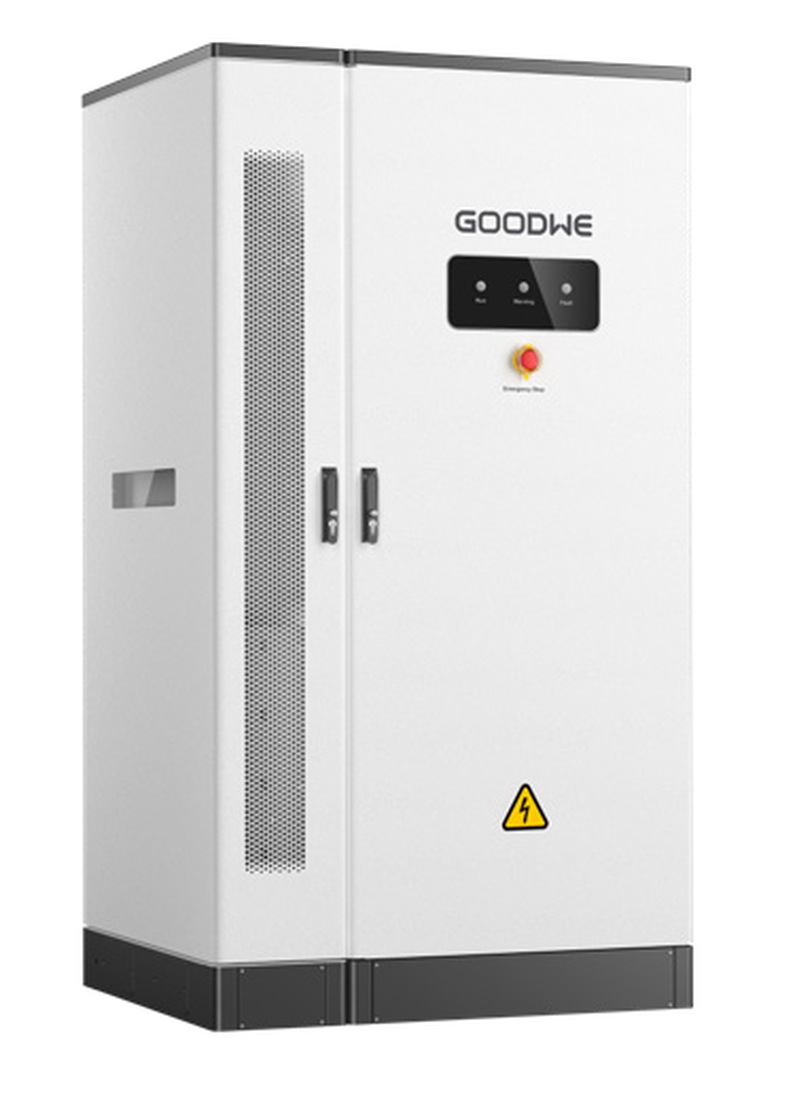

GoodWe Lynx C 60-kWh-Schrank – die Erweiterung ist die schmalere 808-mm-Version dieses Gehäuses.

Installation

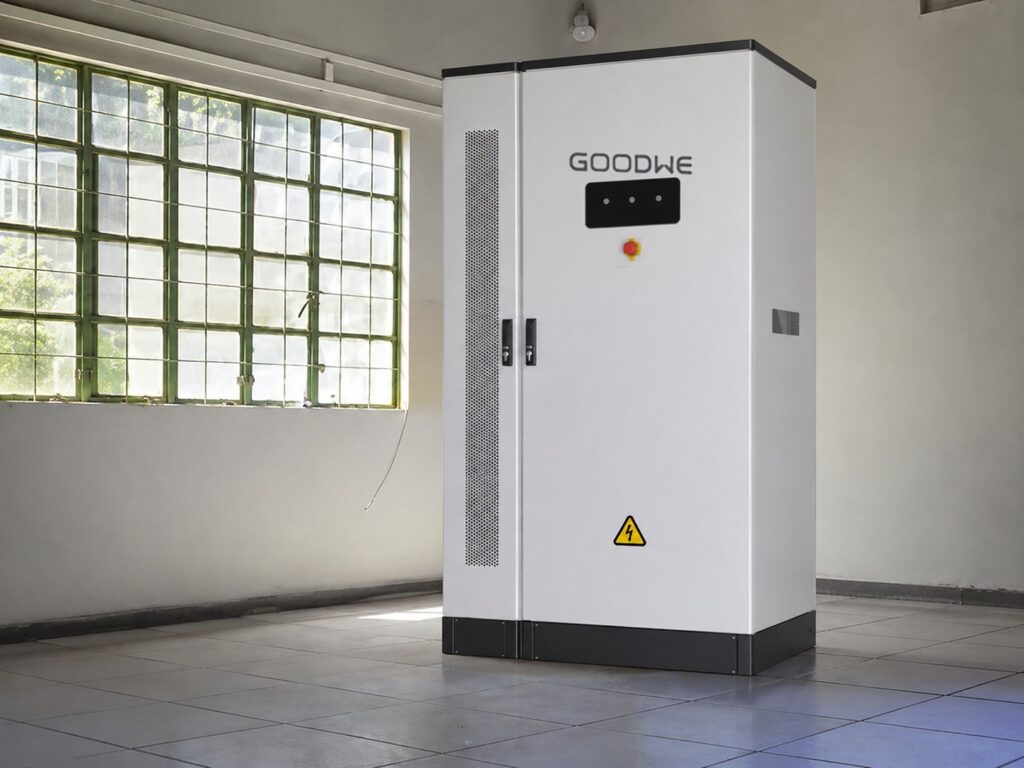

Lynx-C-Schränke in einem Technikraum, Basis plus Erweiterung.

Produkt
5,76-kWh-LFP-Packs, elf pro Schrank.

Documentation

Specifications

Every value exactly as published in the official GW60KWH-D-10 (Extension) documentation.

Systemenergie60 kWh

Nennsystemspannung633,6 V

Betriebsspannungsbereich554,4 ~ 712,8 V

Erweiterungen pro Basiseinheit2 extension units per base unit

Modulenergie5,76 kWh

Module pro Schrank, Minimum11 packs

Module pro Schrank, Maximum11 packs

ZellchemieLFP (LiFePO4)

Max. Ladestrom96 A

Max. Entladestrom96 A

Entladetiefe100 %

Lebensdauer (Zyklen)≥5000 cycles

Roundtrip-Wirkungsgrad95 %

Abmessungen808 × 2050 × 1111,5 mm

Gewichtappro.972 kg

SchutzartIP55

BetriebstemperaturCharge: 0 ~ +55; Discharge: -25 ~ +55 °C

BMS-KommunikationCAN

Manufacturer document Ask an engineer

Documents

GoodWe Lynx C 60 kWh Datenblatt, Basis und Erweiterung (EN)ENDownload

Missing a certificate or language version?Dokument anfordern

Produkt

Complete the system

Balance-of-system and accessories paired with this model. Every pairing follows the manufacturer's official compatibility list.

Required

[1]
GoodWe GW60KWH-D-10 base unit (60 kWh, with master section)

goodwe_lynx_c_60kwh_en.pdf S.2 führt diesen Schrank als Erweiterungsspalte gegenüber der Basiseinheit auf und gibt als Parallelgrenze 2 Erweiterungseinheiten pro Basiseinheit an. Die Erweiterung trägt keinen Master-Abschnitt – 808 mm breit gegenüber 1108 der Basiseinheit – und kann daher ohne eine solche nicht in Betrieb genommen werden.
Produkt ansehen →

[1]GoodWe GW60KWH-D-10 base unit (60 kWh, with master section)

Pick the rating

GoodWe Lynx C family. Same engineering, different size.

Show differences only

2 ratings Same series, same engineering — your model is highlighted.

GoodWe GW60KWH-D-10 Anmelden for pricing

GoodWe GW60KWH-D-10 Extension (60 kWh expansion cabinet — requires a base unit) This model Anmelden for pricing

Nennenergie

Same across the family: 5,76 kWh

Nennspannung

Same across the family: 633,6 V

Zellchemie

Same across the family: LFP (LiFePO4)

Max. Ladestrom

Same across the family: 96 A

Max. Entladestrom

Same across the family: 96 A

Schutzart

IP55 (Batterie cabinet)

IP55

Weight

appro.1029.5 kg

appro.972 kg

Every figure comes straight from the manufacturer's official datasheet.

Konfiguration 2

Nein. Es ist ein Erweiterungsschrank und hat keinen Master-Abschnitt.

Er muss hinter einer GoodWe GW60KWH-D-10 Basiseinheit installiert werden, die de-linker als separates Produkt verkauft.
Bis zu zwei Erweiterungen pro Basiseinheit, sodass ein System 60, 120 oder 180 kWh läuft.
Die 808-mm-Breite gegenüber 1108 mm der Basis ist genau der fehlende Master-Abschnitt – diese 300 mm machen die Basis zu einem System und diesen zu einem Schrank.

Elf 5,76-kWh-LFP-Module, fest — die Mindest- und Höchstanzahl der Module im Datenblatt beträgt jeweils elf.

60 kWh bei 633,6 V Nennspannung, Betrieb zwischen 554,4 und 712,8 V.
96 A Laden und 96 A Entladen.
Kein teilbestückter Schrank: Es gibt keine kleinere Konfiguration dieses Produkts.

Betrieb & Garantie 1

Die gesamte Menge. Das Datenblatt gibt 100 % Entladetiefe an.

60 kWh Nennkapazität, 100 % DoD, 95 % Round-Trip-Wirkungsgrad.
Mindestens 5000 Zyklen.
Das Laden ist von 0 bis +55 °C und das Entladen von -25 bis +55 °C bewertet, sodass ein kalter Standort entladen kann, bevor er laden kann.

Lieferung 1

972 kg auf Mehrwegpaletten-Fracht mit ADR-Handling, und es ist ein freistehender IP55-Schrank mit 2050 mm Höhe.

Zugang und Bodenbelastung sind die praktischen Einschränkungen — bestätigen Sie beides vor der Bestellung.
CAN zur Master-Einheit der Basiseinheit; kein separater Controller erforderlich.
Lieferzeit nach Bestellung bestätigt. B2B netto, Preis basierend auf der veröffentlichten Basiseinheit von de-linker; auf dem Angebot bestätigt.
