Beschreibung
Werkskalibrierte Synergie für Lynx C gewerbliche Batteriespeicherracks.

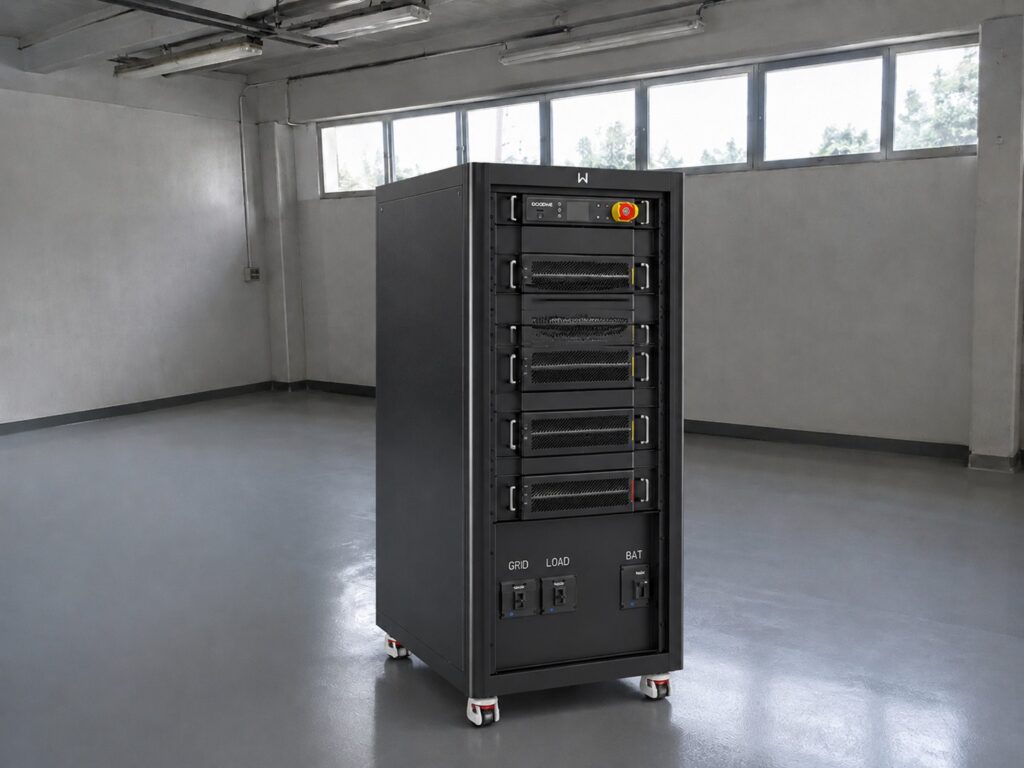

Der GoodWe GW50K-BTC ist ein dedizierter 50-kVA-Wechselrichter für gewerbliche AC-gekoppelte Batteriespeicher, der werkseitig mit den GoodWe Lynx C Indoor-Speicherracks (101 bis 156 kWh) abgestimmt ist und für schlüsselfertiges gewerbliches Peak Shaving sowie Notstromversorgung über einen direkten AC-Anschluss entwickelt wurde.
Optimierter Lynx C Companion Wechselrichter
Direkte Kommunikation auf Fabrikebene und Hardware-Abstimmung mit GoodWe Lynx C Indoor-Batterieracks.
50 kVA bidirektionale Batterieumwandlung
Lädt schnell aus dem Netz oder Solarüberschuss und entlädt bei Bedarf während teurer Spitzenlasttarifzeiten.
Plug-and-Play 400-V-AC-Anschluss
Nachrüstbar an bestehende gewerbliche Verteilerkästen, ohne Neuverkabelung der DC-Stränge oder Austausch des Wechselrichters.
Vollständige SEMS-Cloud-Integration
Vollständige Fernüberwachung der Batteriezellen, Multi-Tarif-Planung und automatische Firmware-Updates.
Weitere Produktdetails
Projekte zur Nachrüstung von Batteriespeichern mehrerer Hersteller stoßen oft auf komplexe Kommunikationszuordnungen und Firmware-Inkompatibilitäten. Der GW50K-BTC ist für GoodWe Lynx C Indoor-Batteriespeicherracks (LXC101 bis LXC156) vorkalibriert und gewährleistet sofortigen CAN-Handshake und Zell-Telemetrie.
- Vorkonfigurierte Kommunikationsprofile eliminieren Protokoll-Fehlerbehebung vor Ort und individuelle BMS-Gateway-Programmierung.
- Direkte 100-A-Hochvolt-Gleichstromverbindung liefert vollen 50-kW-Lade- und Entladedurchsatz.
- Echtzeit-Zellbalancing, Temperaturüberwachung und Sicherheitsabschaltung werden über das SEMS-Portal koordiniert.
GoodWe BTC
Modelle im Vergleich
Seitlich scrollen, um alle Modelle zu vergleichen.
Erweiterung der Speicherkapazität ohne Veränderung der bestehenden Dach-Solaranlage.

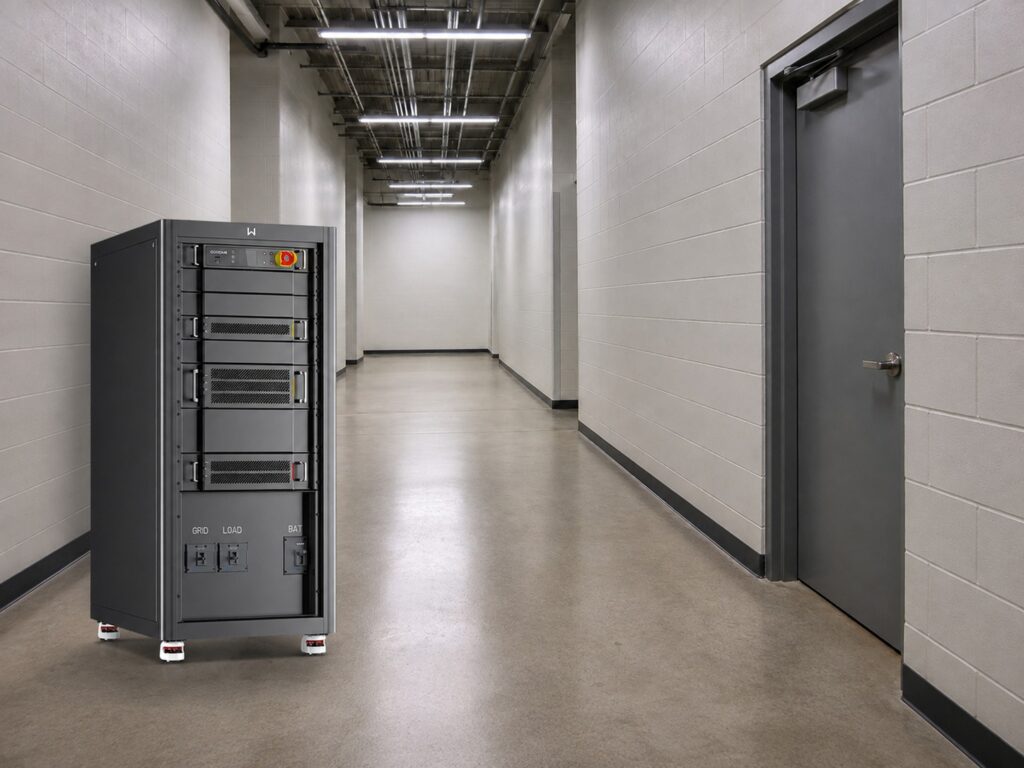

Durch die direkte Verbindung mit der 400-V-AC-Verteilertafel der Anlage erfasst der GW50K-BTC die Solarüberschussproduktion bestehender String-Wechselrichter und stellt bei Netzausfällen Notstrom bereit. Er verbindet sich direkt mit der gewerblichen Hauptschaltanlage, ohne dass eine Neuverkabelung der DC-Strings oder ein Wechselrichtertausch erforderlich ist. Die automatische UPS-Umschaltung unter 10 ms hält kritische gewerbliche Lasten und automatisierte Maschinen während Stromausfällen am Laufen. Das IP65-wetterfeste Gehäuse ermöglicht eine saubere Montage im Innen-Schaltraum oder geschützt im Außenbereich (-30 bis +60 °C).
Nimmt 100 A Lade- und Entladestrom auf
Nominale Batteriestufen sind 422,4 / 499,2 / 576 / 652,8 V in einem Fenster von 200 bis 865 V. Ein Batterieeingang.
Hält 50 kVA Backup und 76 A am AC-Port
Nominal ans Netz sind 50 kVA bei 72,5 A. Maximal ans Netz sind 52,5 kVA bei 76 A. Aus dem Netz sind 55 kVA bei 100 A.

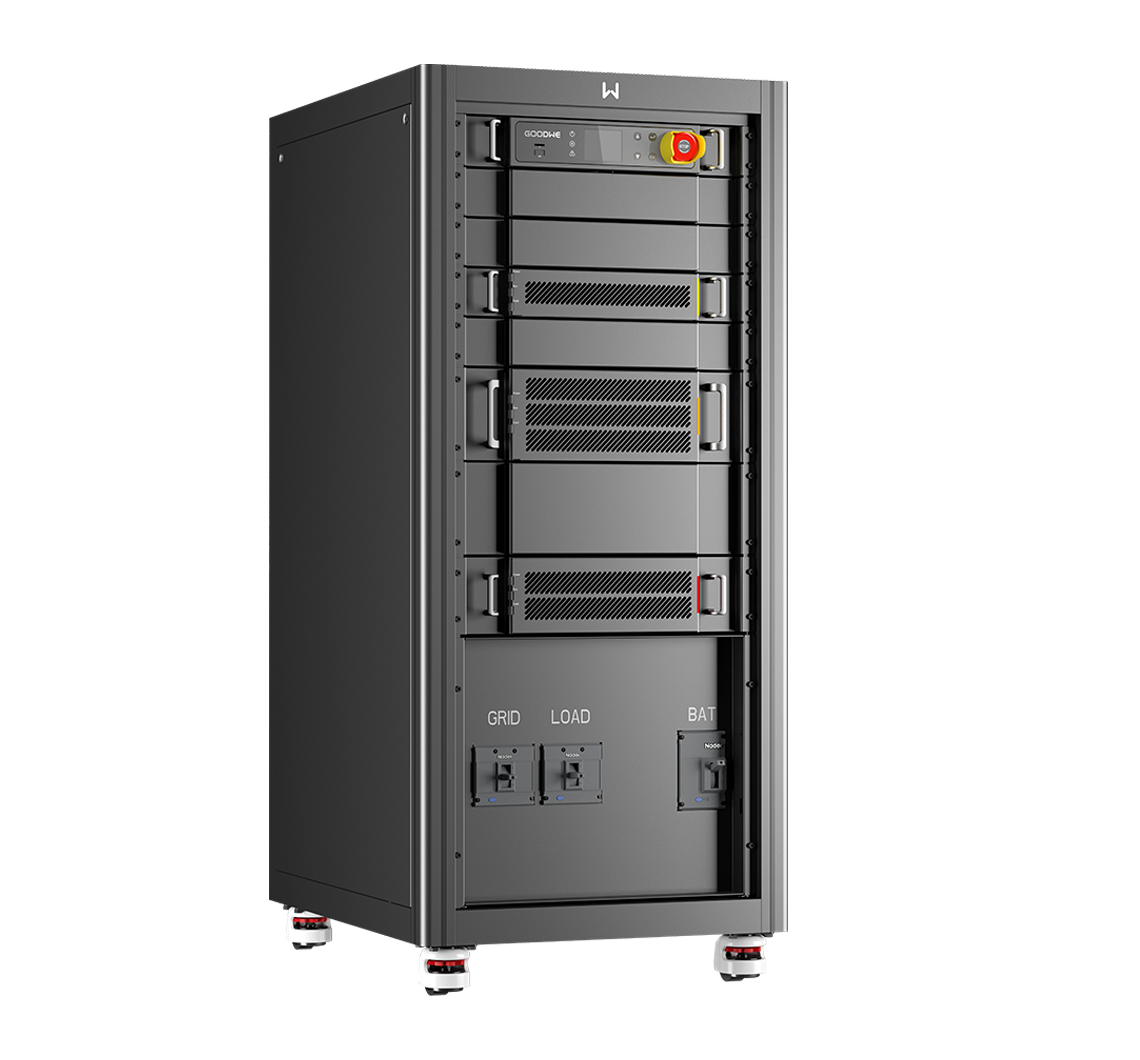

Sitzt in einem geerdeten 124-kg-IP20-Gehäuse
585 x 1360 x 750 mm, intelligente Lüfterkühlung. Derating beginnt über 45 °C. Höhe bis 4000 m.
Technische Daten
Schlüsselfertiger gewerblicher Energiespeicher und Spitzenlastkappung, entwickelt für die nahtlose Lynx-C-Integration.
50-kVA-Dedizierter AC-gekoppelter Batteriewechselrichter, abgestimmt auf GoodWe Lynx C Racks.
Speziell entwickelt für den Betrieb von GoodWe Lynx C gewerblichen Speicherracks (101 bis 156 kWh), bietet der GW50K-BTC 50.000 VA bidirektionale Batterieumwandlung. Er wird neben bestehenden gewerblichen Solarwechselrichtern installiert und bietet schlüsselfertige gewerbliche Spitzenlastkappung, Reduzierung von Leistungspreisen und Notstromversorgung über eine dedizierte AC-Kopplungsarchitektur, ohne die bestehende DC-Dachverdrahtung zu verändern.
- Bidirektionale AC-Leistung
- 50.000 VA
- Hochvolt-Batteriebus
- 200–865 V
- Hochdurchsatz-Port
- 100 A
- Lynx C Handshake
- Vorgepaart
Batterieeingang
- Batterietyp
- Li-Ion
- Batterie-Spannungsbereich
- 200 ~ 865 V
- Nennspannung der Batterie
- 422,4 / 499,2 / 576 / 652,8 V
- Batterieeingänge
- 1
- Max. Ladeleistung
- 50 kW
- Max. Entladeleistung
- 55 kW
- Max. kontinuierlicher Ladestrom
- 100 A
- Max. kontinuierlicher Entladestrom
- 100 A
Netzseite
- Nennscheinleistung ins Netz
- 50 kVA
- Max. Scheinleistung ins Netz
- 52,5 kVA
- Max. Scheinleistung aus dem Netz
- 55 kVA
- Nennausgangsspannung
- 400, 3L / N / PE V
- Ausgangsspannungsbereich
- 312 ~ 460 (AU); 318 ~ 497 (Deutschland) V
- Nennnetzfrequenz
- 50 / 60 Hz
- Nennausgangsstrom
- 72,5 A
- Max. Strom zum Netz
- 76 A
- Max. Strom vom Netz
- 100 A
- Leistungsfaktor
- ~1 (Einstellbar von 0,8 übererregt bis 0,8 untererregt)
- Gesamte harmonische Verzerrung
- <3%
Backup-Ausgang
- Nennscheinleistung
- 50 kVA
- Max. Scheinleistung
- 55 kVA
- Nennausgangsspannung
- 400 V
- Nennausgangsfrequenz
- 50 / 60 Hz
- Max. Ausgangsstrom
- 76 A
- Ausgangsspannungs-THD
- <3%
Wirkungsgrad
- Max. Wirkungsgrad
- 97,6 %
- Europäischer Wirkungsgrad
- 97,3 %
- Max. Batterie-zu-AC-Wirkungsgrad
- 97,2 %
Schutz und Sicherheit
- AC-Überspannungsschutz
- Typ II (Typ I+ II optional)
- Not-Aus
- Integriert
- Fernabschaltung
- Integriert
- Schnellabschaltung
- Optional
- Überspannungskategorie
- DC II / AC III
- Schutzklasse
- I
Kommunikation
- Mit BMS
- RS485
- Mit Zähler
- RS485
- Mit Portal
- RS485, LAN / Bluetooth
Physisch und Umgebung
- Abmessungen
- 585 × 1360 × 750 mm
- Gewicht
- 124 kg
- Montage
- Geerdet
- Kühlung
- Intelligente Lüfterkühlung
- Schutzart
- IP20
- Betriebstemperatur
- -20 ~ +60 (>45°C Derating) °C
- Relative Luftfeuchtigkeit
- 0 ~ 95 % (nicht kondensierend)
- Max. Betriebshöhe
- 4000 m
- Topologie
- Nicht isoliert
- Herstellungsland
- China
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der GoodWe GW50K-BTC (50 kVA AC-gekoppelter Batterie-Wechselrichter) gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.
Gewerbliche Nachrüstprojekte in Kombination mit GoodWe Lynx C Indoor-Racks
Gewerbliche Gebäude mit bestehenden Solaranlagen, die sich für GoodWe Lynx C (101,38 kWh bis 156,67 kWh) Indoor-Batteriespeicher zum Peak Shaving entscheiden.
Bietet garantierte Werkskompatibilität, gemeinsames SEMS-Cloud-Management und einen einheitlichen Garantieumfang von einer einzigen Marke.
- Bestätigen Sie dieses Modell anhand der benachbarten Nennleistung in derselben Familie.
Dokumente
GoodWe BTC-Serie Flyer mit LX C Batteriemodellen (EN) Datenblatt GoodWe BTC-Serie (GW50K07/GW100K07)Produktfragen
Was ist der Hauptvorteil der Wahl dieses dedizierten BTC-Modells mit Lynx C?
Werksgetestete Kompatibilität von einem einzigen Anbieter und einheitliches SEMS-Cloud-Management. Die Wahl des GW50K-BTC zusammen mit den GoodWe Lynx C Batterieracks garantiert keine Kommunikations-Handshake-Probleme, einheitliches Monitoring über ein einziges Portal (GoodWe SEMS) und direkten Garantiesupport aus einer Hand, wodurch Schuldzuweisungen zwischen mehreren Anbietern bei der Inbetriebnahme entfallen.
Erfordert dieses Modell einen externen Zähler zur Überwachung der Anlagenlast?
Ja. Ein GoodWe GM330-Zähler in Kombination mit 3 externen 5-A-Split-Core-Stromwandlern. Das System misst die Gesamtleistung der Anlage am Haupt-Netzanschlusspunkt über einen GoodWe GM330-Drehstromzähler und externe 5-A-Split-Core-Stromwandler, um die Lade-/Entladeraten des Batteriespeichers automatisch zu modulieren.
Systemkomponenten
Empfohlene Komponenten
GoodWe LX C101-10 bis LX C156-10 Hochvolt-Batterieschrank (101 bis 156 kWh)
Artikelnr.: DLK-GOODWE-LXC10110
Die GoodWe-eigene BTC-Fußnote gibt die Nennspannung der Batterie für jedes LX-C-Modell an: LXC101-10 bei 422,4 V, LXC120-10 bei 499,2 V, LXC138-10 bei 576 V, LXC156-10 bei 652,8 V, alle innerhalb des 200-bis-865-V-Bereichs dieses Wechselrichters.
