Beschreibung

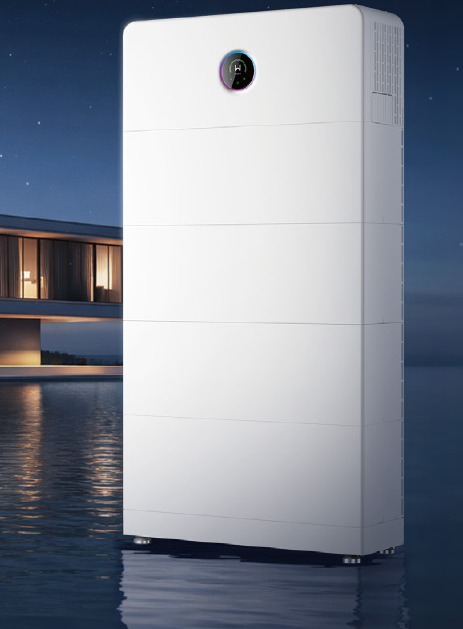

GoodWe ESA GW5K-ETA-G20 (5-kW-dreiphasiges Leistungsmodul)
Der GW5K-ETA-G20 ist das 5-kW-dreiphasige ESA-G20-Leistungsmodul: 5 kVA Nenn-Notstrom, 10 kW PV an 3 MPPTs (21/21/21 A), Insel 5,5 kVA dauerhaft und 10,0 kVA für 10 s.
5 kVA Nenn-Notstrom; 5,5 kVA dauerhaft und 10,0 kVA für 10 s im Inselbetrieb; interner Bypass 63 A.
10 kW maximale PV-Eingangsleistung an 3 MPPTs (21/21/21 A).
Batteriefenster 700–950 V; Laden 5,0 kW bei 6,7 A, Entladen 5,5 kW bei 7,4 A.
IP66, intelligente Lüfterkühlung, 34 kg, 800 × 340 × 270 mm.
5 kVA Nenn-Notstrom auf dem 63-A-Bypass.
Interner 63-A-Durchgang. Nenn-Notstrom 5 kVA. Insel 5,5 kVA dauerhaft, 10,0 kVA für 10 s. Umschaltung unter 4 ms. IP66, Wand- oder Bodenmontage, −35 bis +60 °C.
Maximal 5,5 kW Batterieentladung bei 7,4 A
Ein Hochvolt-Batterieeingang. Laden 5,0 kW bei 6,7 A, Entladen 5,5 kW bei 7,4 A, 700–950 V, Nennspannung 750 V, Start 720 V. Batterie-zu-AC-Wirkungsgrad 98,0 %.
10 kW PV an 3 MPPTs
3 MPPTs, Strings 1/1/1, 21/21/21 A / 26/26/26 A Isc. Max. PV 10 kW, MPPT-Fenster 120–950 V, Start 150 V, max. 1000 V.
Technische Daten
AC-Ausgang und Notstrom
- Nenn-/max. Leistung
- 5 kW
- Bemessungsstrom bei 400 V
- 7,3 A7,6 A bei 380 V; 3L/N/PE, 220/380 V oder 230/400 V, 50/60 Hz
- Max. Scheinleistung aus dem Netz
- 43,5 kVAinterner Bypass 63 A
- Nenn-Scheinleistung Backup
- 5 kVA
- Max. Scheinleistung Backup (Insel)
- 5,5 kVA (10,0, 10 s)im Netzbetrieb gilt die Scheinleistung aus dem Netz
- Netz-/Insel-Umschaltzeit
- <4 ms
- Leistungsfaktor / THDi
- 0,8 voreilend … 0,8 nacheilend / THDi <3 %
PV-Eingang
- Max. PV-Eingangsleistung
- 10 kW
- Max. Eingangsspannung
- 1000 VStandby zwischen 950 V und 1000 V
- MPPT-Betriebsspannungsbereich
- 120 ~ 950 Vbei Nennleistung 185~850 V
- Startspannung
- 150 V
- Anzahl MPPTs / Strings
- 3 / 1/1/1
- Max. MPPT-Strom / Kurzschlussstrom
- 21/21/21 / 26/26/26 A
Batterieanschluss
- Batterietyp / Spannungsfenster
- LFP (LiFePO4); 700 ~ 950 VNennspannung 750 V, Start 720 V; ein Batterieeingang
- Max. Lade-/Entladeleistung
- 5,0 / 5,5 kW
- Max. Dauerlade-/Entladestrom
- 6,7 / 7,4 A
Wirkungsgrad
- Max. Wirkungsgrad
- 98,0 %
- Europäischer Wirkungsgrad
- 96,4 %
- Max. Batterie-zu-AC-Wirkungsgrad
- 98,0 %
Allgemein
- Abmessungen (B × H × T)
- 800 × 340 × 270 mm
- Gewicht
- 34 kg
- Schutzart
- IP66
- Betriebstemperatur
- -35 ~ +60 °C
- Kühlung
- Intelligente Lüfterkühlung
- Geräusch (Handbuch)
- ≤35 dB
Dokumente
GoodWe ESA Serie 5–30 kW Datenblatt (EN) GoodWe ESA Serie 5–30 kW Datenblatt (DE) GoodWe ESA Serie 5–30 kW Benutzerhandbuch (EN, V1.5) GoodWe ESA Serie 5–30 kW Benutzerhandbuch (DE, V1.4) GoodWe ESA 5–30 kW Schnellinstallationsanleitung (V1.7) EU-Konformitätserklärung — ESA 5–30 kW Leistungsmodule IEC-62109-Zertifikat — ESA 5–30 kW ETA-G20 IEC-63027-Zertifikat — ESA 5–30 kW ETA-G20 VDE-AR-N-4105-Zertifikat — ESA 5–30 kW ETA-G20 (A3 50706429) EN-50549-1-Zertifikat — ESA 5–30 kW ETA-G20 (A3 50705507) EN-50549-2-Zertifikat — ESA 5–30 kW ETA-G20 (A3 50706340) GoodWe-Wechselrichter-Garantie für Europa (EN) GoodWe-Wechselrichter-Garantie für Europa (DE)Produktfragen
Welche Notstromwerte hat der GW5K-ETA-G20?
Die Nenn-Scheinleistung am Backup-Anschluss beträgt 5 kVA. Im Inselbetrieb sind 5,5 kVA dauerhaft und 10,0 kVA für 10 s angegeben. Die Umschaltzeit ist <4 ms. 63 A ist der interne Netzbypass, nicht der Inselausgang.
Wie viele MPPTs hat der GW5K-ETA-G20?
3 MPPTs, Strings 1/1/1, 21/21/21 A maximaler MPPT-Strom und 26/26/26 A Kurzschlussstrom. Maximale PV-Eingangsleistung 10 kW. MPPT-Fenster 120–950 V; bei Nennleistung 185~850 V.
Welche Batteriemodule gehören zu diesem Leistungsmodul?
Die ESA-Batterietabelle nennt GW5.1-BAT-D-G20, GW8.3-BAT-D-G20, GW5.1-BAT-D-G21, GW8.3-BAT-D-G21, GW6.0-BAT-D-G20 und GW9.0-BAT-D-G20. Bis zu sechs Module je Säule und zwölf im System. Die Mischung aus 5.1/8.3 G20 oder G21 mit 6.0/9.0 G20 schaltet die Batterieheizung ab; getrennte Erweiterung braucht BMS- und DCDC-Software V06 oder höher.
Kompatibilitätsangaben
GoodWe GW5.1-BAT-D-G20 (ESA-Batteriemodul, 5,12 kWh)Artikelnr. DLK-GOODWE-GW51BATDG20GoodWe GW5.1-BAT-D-G21 (ESA-Batteriemodul, 5,12 kWh)Artikelnr. DLK-GOODWE-GW51BATDG21GoodWe GW6.0-BAT-D-G20 (ESA-Batteriemodul, 6,0 kWh)Artikelnr. DLK-GOODWE-GW60BATDG20
GoodWe GW8.3-BAT-D-G20 (ESA-Batteriemodul, 8,32 kWh)Artikelnr. DLK-GOODWE-GW83BATDG20GoodWe GW8.3-BAT-D-G21 (ESA-Batteriemodul, 8,32 kWh)Artikelnr. DLK-GOODWE-GW83BATDG21GoodWe GW9.0-BAT-D-G20 (ESA-Batteriemodul, 9,0 kWh)Artikelnr. DLK-GOODWE-GW90BATDG20Das GoodWe-ESA-Datenblatt nennt die Module GW6.0-BAT-D-G20 und GW9.0-BAT-D-G20 und gibt eine Skalierbarkeit von 12 Stück an (S. 3). Das Benutzerhandbuch begrenzt eine Säule auf sechs Batterien und nennt ein Batterie-Erweiterungsset für mehr Kapazität oder eine niedrigere Säule (S. 79).
