Beschreibung
Hohe strukturelle Stabilität für mehrreihige vertikale Säulen.

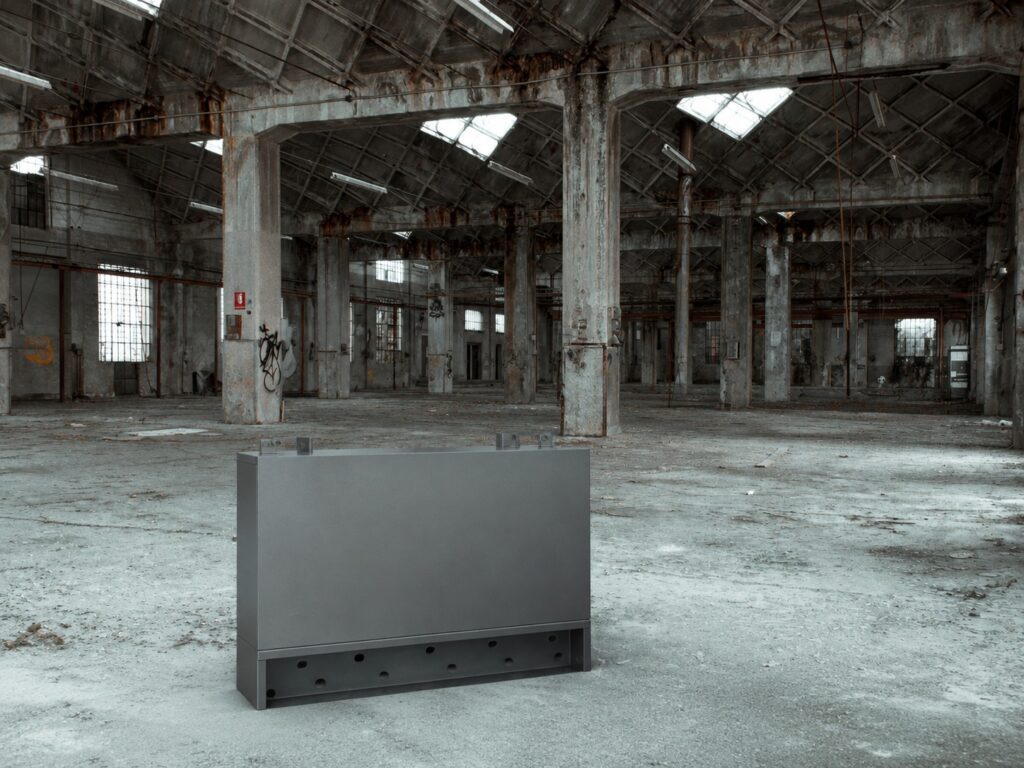

EcoFlow EF BD-B-S1 ist der schwere Boden-Sockel und Nivellierständer, der das strukturelle Fundament und die Feuchtigkeitsisolierung für 1 bis 3 gestapelte EcoFlow PowerOcean 5,1-kWh-Batteriepakete bietet.
Technisches Fundament für bis zu 3 Batteriespeicher
Unterstützt sicher die vertikale Stapelung von bis zu 3 EF BD-5.1-S1-Modulen (über 180 kg) in einer einzigen kompakten Boden-Säule.
Verstellbare Präzisions-Nivellierfüße
Gleicht unebene Betonböden in Kellern, Technikräumen oder Garagen aus, um eine perfekte vertikale Stapelausrichtung zu gewährleisten.
Feuchtigkeits- und Hochwassererhöhung
Hebt das unterste Batteriemodul sicher über Bodenniveau an, um vor Bodenkondensation und stehendem Wasser zu schützen.
Integrierte Erdbeben- und Wandverriegelungs-Verstrebung
Schwere mechanische Verankerungspunkte bieten eine solide strukturelle Stabilisierung gegen häusliche Vibrationen oder Bodenbewegungen.
Weitere Produktdetails

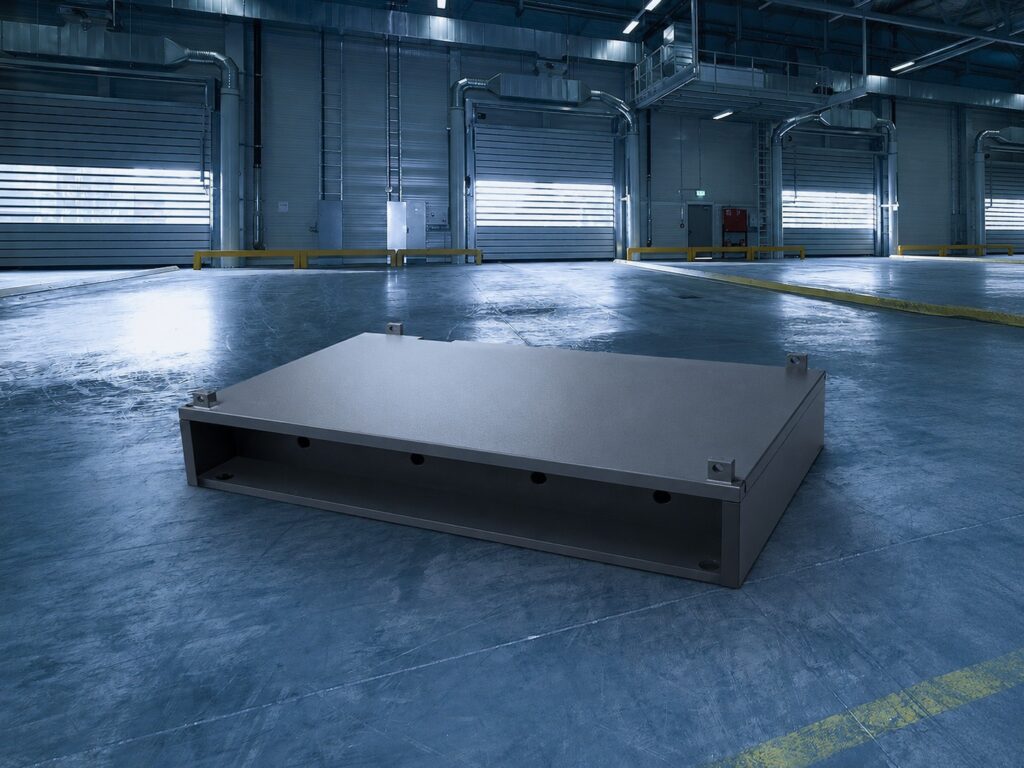

Vertikale Batterietürme konzentrieren schwere Lasten auf einer kleinen Grundfläche. Die EF BD-B-S1 verfügt über eine Konstruktion aus schwerem Stahl und verstellbare Eck-Nivellierfüße.
- Vier unabhängige Nivellierfüße gleichen unebene Betonböden mit bis zu 25 mm Abweichung aus.
- Stellt sicher, dass vertikale Sammelschienen mit perfekter Ausrichtung und ohne Stift-Scherspannung verbunden werden.
- Schwere Stahlhalterungen verankern die Basis sicher am Boden.
EcoFlow PowerOcean
Modelle im Vergleich
Seitlich scrollen, um alle Modelle zu vergleichen.
Isolierung der Lithiumzellen von Bodenfeuchtigkeit und stehendem Wasser.
Die direkte Platzierung von Batteriemodulen auf feuchten Kellerböden beschleunigt Korrosion und birgt das Risiko von Kurzschlüssen bei kleineren Wasserlecks. Hebt das untere Batteriepaket 80 mm über die Bodenplatte an und vermeidet so Feuchtigkeitsübertragung. Das wetterfeste, versiegelte Design entspricht der IP65-Schutzklasse der PowerOcean-Batteriemodule. Die pulverbeschichtete Oberfläche widersteht Salznebel, Ölverschmutzungen und haushaltsüblichen Reinigungschemikalien (-25 bis +60 °C).
Behält einen Sockel pro Turm
Die Modulanzahl ändert sich. Die Wanne nicht. Ein zweiter Turm braucht einen zweiten EF BD-B-S1.
Passt auf 680 mm Front
Breite und Tiefe bleiben bei 680 x 183 mm mit einem, zwei oder drei Modulen. Die Höhe ist die einzige Zahl, die sich ändert.
Koppelt mit der dreiphasigen Anschlussbox
HD-P3-Türme setzen eine EF BD-JC-S1 oben auf denselben Sockel. HD-P1-Türme lassen diese Box weg.
Technische Daten
Bietet strukturelle Stabilität, präzise Nivellierung und Schutz vor Bodenfeuchtigkeit für Hochvolt-Speicher.
Technisch konstruierte Bodenmontagebasis und Nivelliersockel für PowerOcean-Batteriestapel.
Die EF BD-B-S1 Basis bildet das stabile strukturelle Fundament für EcoFlow PowerOcean Hochvolt-Batterie-Stacks und isoliert die Batteriemodule von Bodenfeuchtigkeit und unebenen Oberflächen. Sie trägt vertikale Säulen aus 1 bis 3 Batteriemodulen (bis zu 15,3 kWh und über 180 kg) mit verstellbaren Nivellierfüßen und vollständiger IP65-Umgebungsabdichtung.
- Maximale Tragfähigkeit
- 180+ kg
- Präzisionsausrichtung
- Nivellierfüße
- Erhöhter Ständer
- Feuchtigkeitsisolierung
- Allwetter-Bauweise
- IP65
Batterie / Speicher
- 1 Packung
- EF BD-5.1-S1 x 1 + EF BD-B-S1 x 1 -> 5,1 kWh nominal
- 2 Packungen
- EF BD-5.1-S1 x 2 + EF BD-B-S1 x 1 -> 10,2 kWh nominal
- 3 Packungen
- EF BD-5.1-S1 x 3 + EF BD-B-S1 x 1 -> 15,3 kWh nominal
- 1 Pack, B x T x H (mm)
- 680 x 183 x 452 (+/-1)
- 1 Pack, Gewicht (kg)
- 59,2
- 2 Packs, B x T x H (mm)
- 680 x 183 x 849 (+/-1)
- 2 Packs, Gewicht (kg)
- 114,7
- 3 Packs, B x T x H (mm)
- 680 x 183 x 1245 (+/-1)
- 3 Packs, Gewicht (kg)
- 170,2
Physisch & Umwelt
- 1 Pack, B x T x H (mm)
- 680 x 183 x 452 (+/-1)
- 1 Pack, Gewicht (kg)
- 59,2
- 2 Packs, B x T x H (mm)
- 680 x 183 x 849 (+/-1)
- 2 Packs, Gewicht (kg)
- 114,7
- 3 Packs, B x T x H (mm)
- 680 x 183 x 1245 (+/-1)
- 3 Packs, Gewicht (kg)
- 170,2
- Installation
- Bodenständer / Wandmontage
- Schutzart
- IP65
- Betriebstemperatur (°C)
- -20 bis 50
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der EcoFlow EF BD-B-S1 gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.
Obligatorischer Sockel für jede EcoFlow PowerOcean G1-Batteriesäule (5,1–15,3 kWh)
Obligatorische Fundamenteinheit bei der Konfiguration einer neuen PowerOcean-Batteriesäule mit 1, 2 oder 3 Batteriemodulen.
Pro vertikalem Batterieturm ist ein EF BD-B-S1-Sockel erforderlich.
- EignungPro vertikalem Batterieturm ist ein EF BD-B-S1 Basismodul erforderlich.
- Bestätigen Sie dieses Modell anhand der benachbarten Nennleistung in derselben Familie.
Dokumente
EcoFlow PowerOcean Einphasen-Datenblatt (EU, EN)Produktfragen
Kann ein einzelner Sockel mehr als 3 Batteriemodule tragen?
Nein. Maximal 3 Module (15,3 kWh) pro einzelnem Turm. Für strukturelles Gleichgewicht und Erdbebensicherheit ist jede PowerOcean-Säule auf 3 Batteriemodule (15,3 kWh) auf einem einzigen Sockel begrenzt. Um die Kapazität auf 30,6 kWh oder 45,9 kWh zu erweitern, installieren Sie einen zweiten oder dritten Sockel und verbinden Sie die Türme mit der EF-BD-JC-S1 Anschlussbox.
Systemkomponenten
Empfohlene Komponenten
EF BD-5.1-S1 5,1 kWh LFP-Batteriepaket
Artikelnr.: DLK-ECOFLOW-EFBD51S1
Das Bausteinpaket für jeden PowerOcean-Stapel, ein- oder dreiphasig; sowohl HD-P1- als auch HD-P3-Systeme skalieren die Speicherung in 5,1-kWh-Schritten dieses gleichen Pakets.
EF BD-B-S1 Batterie-Stapel-Basiseinheit
Artikelnr.: DLK-ECOFLOW-EFBDBS1
EcoFows eigene Stückliste führt EF BD-B-S1 x1 in jeder einphasigen Konfiguration (mit EF HD-P1) auf, die Basiseinheit, auf der jeder HD-P1-Batteriestapel aufbaut.
EF BD-JC-S1 Verbindungspaket
Artikelnr.: DLK-ECOFLOW-EFBDJCS1
EcoFows eigene Stückliste führt EF BD-JC-S1 x1 in jeder dreiphasigen Konfiguration (mit EF HD-P3) auf, das Verbindungspack, auf dem jeder HD-P3-Batteriestapel aufbaut.
Freigegebene Kombinationen
EcoFlow EF HD-P1-3.68K-S1Artikelnr. DLK-ECOFLOW-EFHDP1368KS1Einphasig: EF BD-5.1-S1 x N plus eine Basis EF BD-B-S1. Dreiphasig: dasselbe, plus ein Junction-Pack EF BD-JC-S1, das das einphasige System nicht verwendet. Bestellen Sie das JC-Pack zu jedem dreiphasigen System. Max. 45 kWh einphasig, 45.9 kWh dreiphasig.
EcoFlow EF HD-P1-3K-S1Artikelnr. DLK-ECOFLOW-EFHDP13KS1Einphasig: EF BD-5.1-S1 x N plus eine Basis EF BD-B-S1. Dreiphasig: dasselbe, plus ein Junction-Pack EF BD-JC-S1, das das einphasige System nicht verwendet. Bestellen Sie das JC-Pack zu jedem dreiphasigen System. Max. 45 kWh einphasig, 45.9 kWh dreiphasig.
EcoFlow EF HD-P1-4.6K-S1Artikelnr. DLK-ECOFLOW-EFHDP146KS1Einphasig: EF BD-5.1-S1 x N plus eine Basis EF BD-B-S1. Dreiphasig: dasselbe, plus ein Junction-Pack EF BD-JC-S1, das das einphasige System nicht verwendet. Bestellen Sie das JC-Pack zu jedem dreiphasigen System. Max. 45 kWh einphasig, 45.9 kWh dreiphasig.
EcoFlow EF HD-P1-5K-S1Artikelnr. DLK-ECOFLOW-EFHDP15KS1Einphasig: EF BD-5.1-S1 x N plus eine Basis EF BD-B-S1. Dreiphasig: dasselbe, plus ein Junction-Pack EF BD-JC-S1, das das einphasige System nicht verwendet. Bestellen Sie das JC-Pack zu jedem dreiphasigen System. Max. 45 kWh einphasig, 45.9 kWh dreiphasig.
EcoFlow EF HD-P1-6K-S1Artikelnr. DLK-ECOFLOW-EFHDP16KS1Einphasig: EF BD-5.1-S1 x N plus eine Basis EF BD-B-S1. Dreiphasig: dasselbe, plus ein Junction-Pack EF BD-JC-S1, das das einphasige System nicht verwendet. Bestellen Sie das JC-Pack zu jedem dreiphasigen System. Max. 45 kWh einphasig, 45.9 kWh dreiphasig.
EcoFlow EF HD-P3-10K-S1Artikelnr. DLK-ECOFLOW-EFHDP310KS1Einphasig: EF BD-5.1-S1 x N plus eine Basis EF BD-B-S1. Dreiphasig: dasselbe, plus ein Junction-Pack EF BD-JC-S1, das das einphasige System nicht verwendet. Bestellen Sie das JC-Pack zu jedem dreiphasigen System. Max. 45 kWh einphasig, 45.9 kWh dreiphasig.
EcoFlow EF HD-P3-12K-S1Artikelnr. DLK-ECOFLOW-EFHDP312KS1Einphasig: EF BD-5.1-S1 x N plus eine Basis EF BD-B-S1. Dreiphasig: dasselbe, plus ein Junction-Pack EF BD-JC-S1, das das einphasige System nicht verwendet. Bestellen Sie das JC-Pack zu jedem dreiphasigen System. Max. 45 kWh einphasig, 45.9 kWh dreiphasig.
EcoFlow EF HD-P3-6K0-S1Artikelnr. DLK-ECOFLOW-EFHDP36K0S1Einphasig: EF BD-5.1-S1 x N plus eine Basis EF BD-B-S1. Dreiphasig: dasselbe, plus ein Junction-Pack EF BD-JC-S1, das das einphasige System nicht verwendet. Bestellen Sie das JC-Pack zu jedem dreiphasigen System. Max. 45 kWh einphasig, 45.9 kWh dreiphasig.
EcoFlow EF HD-P3-8K0-S1Artikelnr. DLK-ECOFLOW-EFHDP38K0S1Einphasig: EF BD-5.1-S1 x N plus eine Basis EF BD-B-S1. Dreiphasig: dasselbe, plus ein Junction-Pack EF BD-JC-S1, das das einphasige System nicht verwendet. Bestellen Sie das JC-Pack zu jedem dreiphasigen System. Max. 45 kWh einphasig, 45.9 kWh dreiphasig.
