Chint DTSU666
Beschreibung
80-A-Direktmessung in einem 36-mm-Hutschienengehäuse.

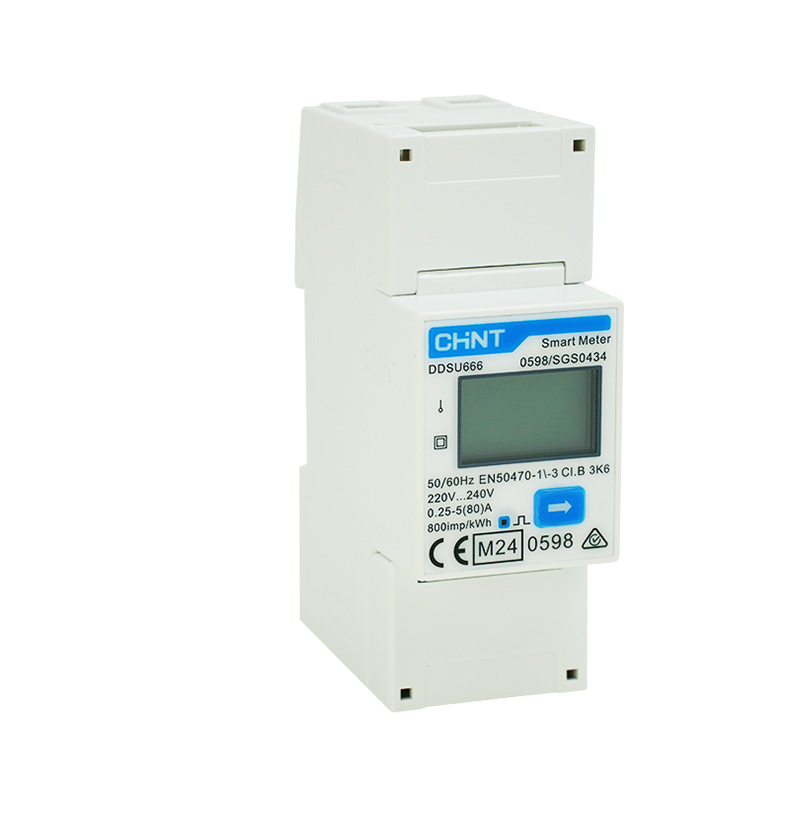

Der Chint DDSU666 ist ein 36 mm breiter, 80 A direkt angeschlossener einphasiger intelligenter Stromzähler mit Klasse-1.0-Genauigkeit und schneller RS485-Modbus-RTU-Telemetrie, entwickelt für dynamische Null-Einspeisung und Optimierung des Solar-Eigenverbrauchs bei einphasigen Hybrid-Wechselrichtern im Wohnbereich.
80-A-Direktmessung
Verarbeitet volle einphasige Hausanschlussströme direkt und macht externe Stromwandler-Verdrahtung in Wohnungsverteilern überflüssig.
36-mm-Hutschienengehäuse
Planen Sie 36 mm Breite für den Zähler im Verteilerkasten ein.
Präzisionsmessung der Klasse 1,0
Misst Wirkleistung, Spannung, Strom und bidirektionale kWh-Energiesummen in Echtzeit genau.
Universelle Wechselrichter-Kompatibilität (Modbus RTU)
Vorkalibriertes Kommunikationsprofil, nativ unterstützt von SAJ, GoodWe und gängigen einphasigen Hybrid-Wechselrichtern.
Weitere Produktdetails
In Wohngebäuden fehlt es Verteilerkästen häufig an Platz für sperrige Mehrmodulzähler oder externe Stromwandler-Verdrahtung. Der DDSU666 bietet eine vollständige 80-A-Direktstrommessung in einem 36 mm breiten Gehäuse.
- Direkte Messung bis 80 A deckt standardmäßige einphasige 230-V-Haushaltsanschlüsse (bis 18 kVA) ab.
- Eliminiert CT-Richtungsfehler und lose sekundäre Sensorverkabelung.
- Misst Wirkenergie, Spannung, Strom und Frequenz gleichzeitig mit hintergrundbeleuchtetem LCD-Display.
Chint
Modelle im Vergleich
Seitlich scrollen, um alle Modelle zu vergleichen.
3 Modelle
Chint DDSU666 (einphasiger DIN-Schienen-Smartmeter, direkt bis 80 A)
Dieses Modell
Für Preise anmelden
Genauigkeitsklasse
—
Klasse B / 1,0
Klasse C / 0,5S
Kommunikation
RS485
Modbus-RTU
Modbus-RTU
Gewicht
200 g
0,33 kg (ca.)
0,33 kg (ca.)
Abmessungen
—
72mm × 100mm × 65mm
72mm × 100mm × 65mm
Unter-Sekunden-Regelkreis für Null-Einspeisung mit zertifizierter Präzision.
Eine präzise einphasige Einspeisebegrenzung erfordert eine schnelle Kommunikation zwischen dem Zähler und dem Hybrid-Wechselrichter. Der DDSU666 überträgt bidirektionale Leistungsdaten mit bis zu 9600 Baud. Die schnelle RS485-Modbus-RTU-Schnittstelle sendet Leistungskennwerte alle paar hundert Millisekunden an die Wechselrichter. Dies ermöglicht eine dynamische Null-Einspeisung und Eigenverbrauchsoptimierung ohne Überschwingen. Der Zähler ist 36 mm breit und wird auf einer Standard-35-mm-Hutschiene montiert.
Direkt bis 80 A auf einer Phase
220, 230 oder 240 V Nennspannung mit einer weiten Toleranz von 0,7 bis 1,2 Un, und die Leitung läuft direkt durch den Zähler. Bei einem Standard-Hausanschluss entfällt damit die gesamte Trafofrage aus der Bestellung.
Unter 1 W im Betrieb
1 W oder weniger kontinuierlich, 5 VA bei der Spitzenlast. Er ist jede Stunde mit Strom versorgt, in der das Haus angeschlossen ist, genau deshalb lohnt es sich, dass der Wert klein ist.
RS485 zu dem, was die Einspeisung begrenzt
Ein Kommunikationspaar zum Wechselrichter oder Energiemanager, die Live-Wirkleistungsmessung ist die Grundlage für die Einspeisebegrenzung und dafür, dass gespeicherte Energie ins Haus statt ins Netz geht. CE und RoHS.
Technische Daten
36 mm breites Gehäuse für einphasige Hybrid-Solaranlagen und dynamische Einspeiseregulierung.
Einphasiger 80-A-Direktanschluss-Smartmeter mit Modbus-RTU-Kommunikation.
Der Chint DDSU666 ist für die Messung einphasiger Haushaltsenergieflüsse entwickelt und verarbeitet Direktströme bis 80 A ohne externe Stromwandler. Er liefert hochpräzise Echtzeitleistungsdaten an einphasige Hybrid-Wechselrichter (einschließlich SAJ und GoodWe) und ermöglicht dynamischen Solar-Eigenverbrauch und strikte Null-Einspeisebegrenzung.
- Direktanschluss
- 80 A
- Breite
- 36 mm
- Schnelle Telemetrie
- < 1s
- Hohe Präzision
- Klasse 1,0
Modell und Typ
- Anwendung
- Einphasig
- Installation
- Montagerack
- Anzeige
- LCD
Elektrisch
- Nennspannung
- 220,230,240 V
- Betriebsbereich
- 0,7~1,2 Un
- Maximaler Strom
- 80 A
- Frequenz
- 50/60 Hz ±5 Hz
- Leistungsaufnahme
- ≤1 W
- Maximaler momentaner Verbrauch
- ≤5 VA
Kommunikation
- Schnittstelle
- RS485
Umgebung und Mechanik
- Betriebstemperatur
- -40~60 °C
- Umgebungsfeuchtigkeit
- 0-95 % nicht kondensierend
- Schutzart
- IP54
- Abmessungen
- 98*36*65 mm
- Gewicht
- 200 g
Konformität
- Anwendbare Norm
- CE, ROHS
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der Chint DDSU666 (einphasiger DIN-Schienen-Smartmeter, direkt bis 80 A) gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.
Projektszenario
Einphasige Solaranlagen im Wohnbereich (bis 80 A Anschluss)
Einfamilienhäuser oder Wohnungen mit 230-V-einphasigem Netzanschluss, die einen einphasigen Hybrid-Wechselrichter (z. B. SAJ H2 oder GoodWe ES/EM) installieren.
Das 36 mm breite Gehäuse erfordert, dass diese Breite im Verteilerkasten verfügbar ist.
- EignungPlanen Sie 36 mm Breite im Verteilerkasten für das Zählergehäuse ein.
Was Linker mit Ihnen klärt
- Bestätigen Sie dieses Modell anhand der benachbarten Nennleistung in derselben Familie.
Dokumente
Datenblatt Smart Meter (DDSU666 / DTSU666, EN) SAJ Smart Meter DTSU666 DatenblattProduktfragen
Welchen maximalen Leiterquerschnitt akzeptieren die Direktanschlussklemmen des DDSU666?
Bis zu 16 mm² bis 25 mm² feindrähtige Kupferleiter. Die robusten Messing-Käfigklemmen des Zählers akzeptieren bis zu 16 mm² feindrähtiges Kupferkabel (oder 25 mm² massiv) und nehmen so übliche einphasige Hausanschlusskabel bis 80 A auf.
