Beschreibung
Schnelles Abschalten von niedrigen Rückwärtsströmen.

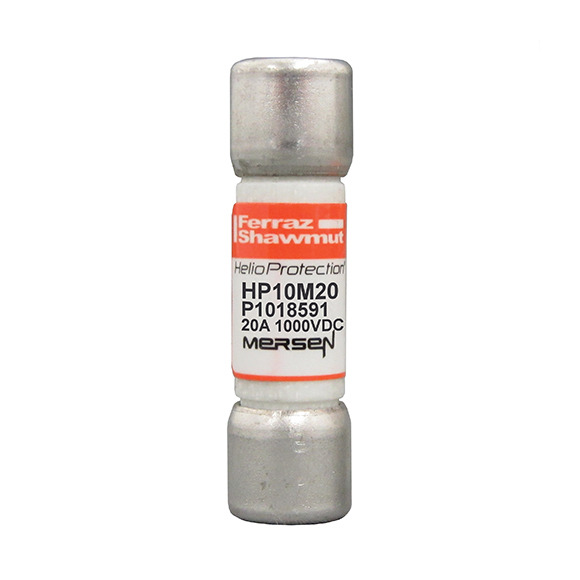

Mersen HP10M20 ist ein industrieller zylindrischer gPV-Photovoltaik-Strangsicherungseinsatz mit 1.000 V DC / 20 A, der entwickelt wurde, um moderne Hochleistungs-Solarstränge vor Rückstrom-Einspeisung und Kurzschlussfehlern mit einer massiven 50-kA-DC-Ausschaltkapazität zu schützen.
Volle Bandbreite der gPV-Solarkennlinie
Speziell abgestimmt auf niedrige Rückwärts-Überströme und schwere Gleichstrom-Kurzschlüsse, die für parallele Solarsaiten charakteristisch sind.
Bemessungsspannung 1.000 V DC
Unterbricht gefahrlos hohe Gleichspannungen, ohne gefährliche Ionisationslichtbögen aufrechtzuerhalten.
Hohes Schaltvermögen 50 kA DC
Hält extremen Kurzschlussfehlerenergien von kommerziellen Solaranlagen im Multi-Megawatt-Bereich stand.
Niedrige Verlustleistung & hohe thermische Stabilität
Hochwertiges Silber-Schmelzelement gewährleistet minimale interne $I^2R$-Wärmeverluste in heißen Dach-Combiner-Boxen.
Weitere Produktdetails
Standard-AC-Sicherungen können Gleichstrom-Solarfehler nicht unterbrechen, da Gleichstrom keinen Nulldurchgang hat. Die HP10M20 verfügt über reine Silberelemente, die in hochreinem Quarzsand eingebettet sind, um Gleichstromlichtbögen sofort zu löschen.
- Zertifizierte gPV-Kennlinie klärt Fehler zwischen 1,35 × In bis zu vollen 50 kA Kurzschlüssen.
- Schützt Solarmodule vor destruktiven Rückeinspeiseströmen, wenn ein Strang verschattet oder kurzgeschlossen ist.
- Silber-Sicherungselement gewährleistet extrem niedrigen Innenwiderstand und niedrige Betriebstemperatur.
Universelle Kompatibilität mit standardmäßigen modularen Sicherungshaltern.
Als branchenübliche 10 × 38-mm-Zylinderpatrone konzipiert, integriert sie sich nahtlos in Standard-DIN-Schienen-Sicherungshalter. Der hochwertige Keramikkörper hält hohen inneren thermischen Schocks und Lichtbogendrücken stand. Versilberte Kupferendkappen gewährleisten niedrigen Kontaktwiderstand und Korrosionsbeständigkeit. Universelle Eignung für Mersen UltraSafe CUS101HEL-Sicherungshalter.
Passt in standardmäßige 10x38-mm-Halter
Der Einsatz misst 10 x 38 mm. Die Katalognummer lautet HP10M20.
Bietet 50 kA Ausschaltvermögen
Das Bemessungsausschaltvermögen beträgt 50 kA bei 1000 V DC. Die Betriebsklasse ist gPV.
Verbraucht 2,8 W bei Nennstrom
Bei 70 Prozent sind es 1,1 W. Bei 80 Prozent sind es 1,5 W. Die Hersteller-Referenznummer lautet P1018591.
Technische Daten
Präzise Gleichstrom-Überstromtrennung, entwickelt zum Schutz von Solarmodulen vor Rückwärts-Einspeisefehlern.
1000 V DC / 20 A dedizierte gPV-Solarsicherung für den String-Überstromschutz.
Speziell für den Schutz von Photovoltaik-Strings entwickelt, bietet die Mersen HelioProtection HP10M20 schnellen Überstrom- und Rückstromschutz bei 1000 V DC. Mit 20 A im Standardformat 10 × 38 mm schützt sie einzelne Solarsaiten vor Rückeinspeisungsfehlern benachbarter paralleler Strings, ohne bei normalen Erzeugungsspitzen ungewollt auszulösen.
- Max. Betriebsspannung
- 1.000 V DC
- Nennstrom
- 20,0 A
- Schaltvermögen
- 50 kA DC
- IEC 60269-6
- gPV Standard
Sicherungseinsatz
- Größe
- 10 x 38 mm, Midget
- Nennspannung
- 1000 V DC
- Nennstrom
- 20 A
- Klasse
- gPV, Sonderzweck
- Ausschaltvermögen
- 50 kA
Leistungsverlust
- Leistungsverlust bei 70 % von In
- 1,1 W
- Leistungsverlust bei 80 % von In
- 1,5 W
- Leistungsverlust bei 100 % von In
- 2,8 W
Anwendung
- Entwickelt für
- Photovoltaik-Strangverkabelungsschutz bei 1000 V DC
- Zyklisierung
- Hält die Temperaturwechsel im PV-Betrieb stand, für eine lange Systemlebensdauer
- Abschaltung
- In der Lage, die für PV-Stränge typischen niedrigen Fehlerströme zu unterbrechen
Logistik
- Katalognummer
- HP10M20
- Herstellerreferenz
- P1018591
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der Mersen HP10M20 (20 A gPV-Strangsicherung, 10x38 mm, 1000 V DC) gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.

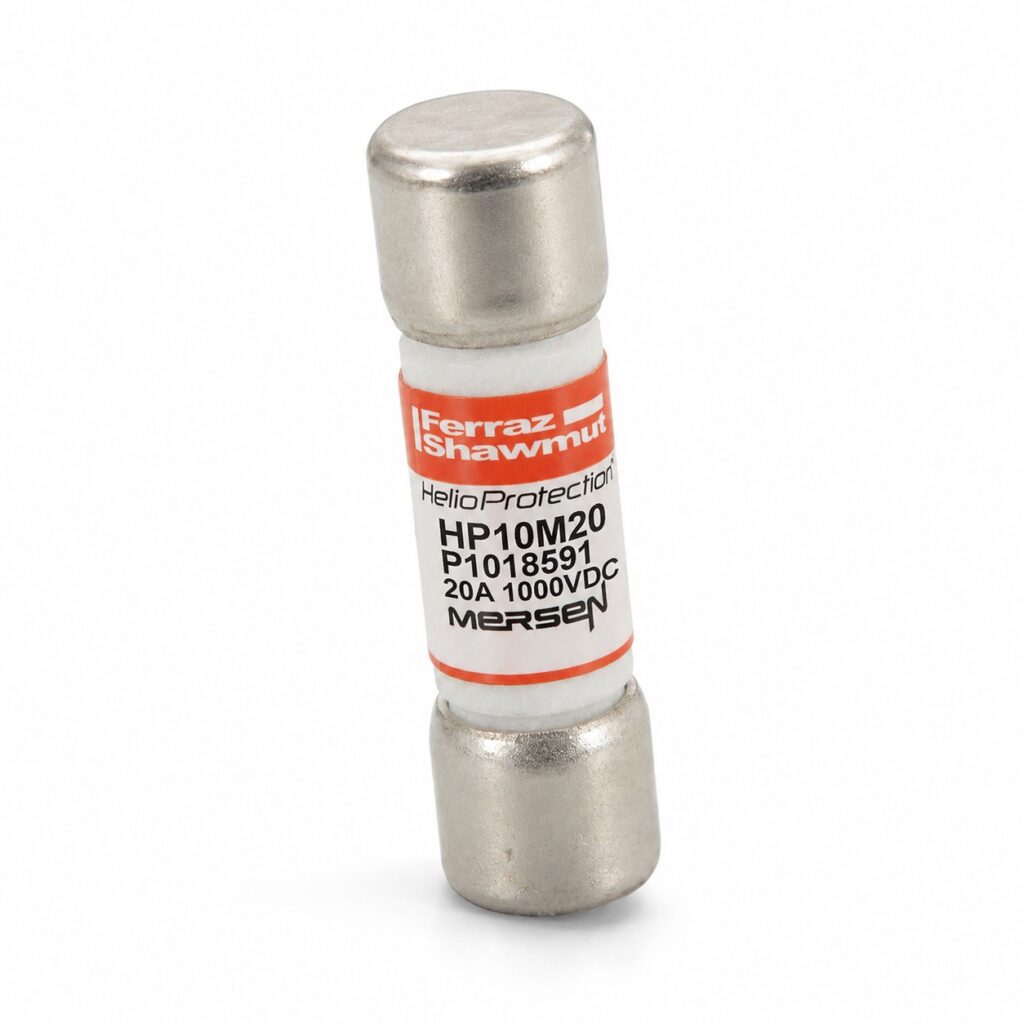

Strang-Überstromschutz bei 2+ parallelen PV-Strängen pro MPPT
Solaranlagen, bei denen 2 oder mehr Stränge parallel zu einem einzelnen Wechselrichter-MPPT geschaltet sind, die eine Strangsicherung gemäß IEC 60364-7-712 erfordern.
Die 20-A-Auslegung bietet die notwendige Sicherheitsmarge für moderne Solarmodule mit 13–15 A Imp und löst zuverlässig aus, bevor Rückströme die Module beschädigen.
- EignungDie 20-A-Nennleistung bietet die erforderliche Sicherheitsmarge für moderne 13–15-A-Imp-Solarmodule und löst zuverlässig aus, bevor Rückströme die Module beschädigen.
- Bestätigen Sie dieses Modell anhand der benachbarten Nennleistung in derselben Familie.
Dokumente
Datenblatt Mersen HP10M 1000 V DC PV-Sicherung (EN, Zeile HP10M20) DS-HP10M-HelioProtection-Photovoltaik-Sicherungen-MersenProduktfragen
Wann sind Strangsicherungen in einer Solaranlage vorgeschrieben?
Immer wenn 3 oder mehr Stränge parallel zu einem einzelnen MPPT geschaltet sind (oder 2 Stränge, wenn der maximale Rückstromwert des Moduls überschritten wird). Gemäß IEC 60364-7-712 kann bei 3 oder mehr parallelen Strängen ein Fehler in einem Strang dazu führen, dass die anderen Stränge in den fehlerhaften Strang zurückspeisen und dabei den maximalen Rückstromgrenzwert des Moduls ($I_{RCM}$) überschreiten. Die Installation von 20-A-gPV-Sicherungen an jedem Strang eliminiert dieses Brandrisiko.
