Beschreibung
Defekte Strangsicherungen in Sekunden ohne Multimeter lokalisieren.

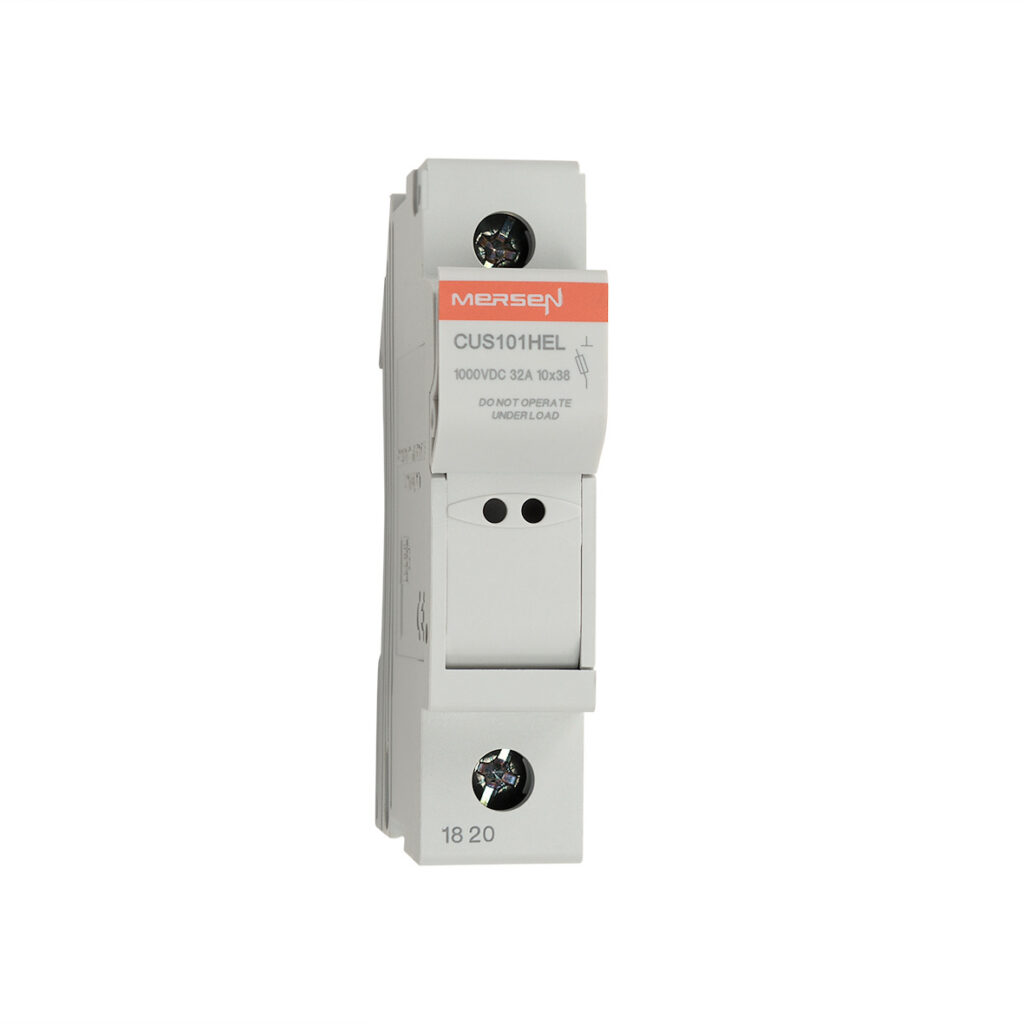

Der Mersen CUS101HEL ist ein industrieller, fingersicherer modularer Solar-Sicherungshalter für 1.000 V DC / 32 A mit integrierter optischer LED-Anzeige für durchgebrannte Sicherungen, entwickelt zur Aufnahme von 10 × 38 mm gPV-Solar-Strangsicherungen in gewerblichen Combiner Boxen mit schneller visueller Fehlersuche.
Integrierte LED-Anzeige für ausgelöste Sicherungen
Leuchtet sofort auf, wenn eine Sicherung auslöst, und identifiziert fehlerhafte Solarstränge in großen Verteilerkästen in Sekundenschnelle, ohne Multimeter-Messung.
IP20-fingerschutzsicheres Design
Verhindert versehentlichen Kontakt mit spannungsführenden 1.000-V-Gleichstromklemmen bei der routinemäßigen Sicherungsprüfung und dem Austausch der Patronen.
1.000 V DC / 32 A Schwerindustrie-Nennwert
Speziell entwickelt, um den anspruchsvollen thermischen und gleichstrombezogenen Belastungen von Hochleistungs-Solaranlagen standzuhalten.
Standard-Hutschienen-Schnappmontage (35 mm)
Kompaktes 1-poliges modulares Design fügt sich nahtlos in standardmäßige industrielle Gleichstrom-Verteilergehäuse ein.
Weitere Produktdetails
In einem kommerziellen Kombinationskasten mit 20 Strangsicherungen erfordert das Auffinden einer einzelnen defekten Sicherung normalerweise das Trennen und Prüfen jeder Halterung einzeln mit einem Multimeter. Der CUS101HEL enthält eine integrierte LED-Schaltung über den Sicherungsklemmen.
- Die optische LED leuchtet hell auf, sobald die interne 10 × 38 mm Sicherung schmilzt.
- Zieht nur dann einen mikroskopisch kleinen Ableitstrom (< 1 mA), wenn die Sicherung offen ist, und birgt keinerlei Risiko.
- Beschleunigt O&M-Feldinspektionen auf gewerblichen Solardächern drastisch.
Zertifizierter Berührungsschutz an spannungsführenden 1.000-V-Gleichstromkreisen.
Gleichstrom hat keine Nulldurchgänge, was den Kontakt mit spannungsführenden Anschlüssen außergewöhnlich gefährlich macht. Das UltraSafe-Gehäuse von Mersen umschließt alle spannungsführenden Metallkontakte in versenkten Thermoplast-Hohlräumen. Vollständig konform mit IEC 60269-2 und UL 4248-18 für photovoltaische Trennvorrichtungen. Der schwenkbare Sicherungsträger ermöglicht die sichere Entnahme von 10 × 38 mm Sicherungen ohne spezielles Abzieherwerkzeug. Schwere Klemmen mit Kastenanschluss nehmen Kupferleiter von 1,5 mm² bis 10 mm² auf.
Nimmt 2 x 6 mm² an der Schraubklemme auf
Für starre oder flexible Leiter. Der Schraubendreher ist PZ2.
Dient der Stringsicherung im Generatoranschlusskasten
Der Halter ist die 10x38-mm-Aufnahme. Die Katalognummer lautet CUS101HEL.
Reduziert bei Reihenmontage auf den Faktor 0,9
Ein bis drei Pole bleiben bei Faktor 1,0. Ab vier Polen gilt der Faktor 0,9.
Technische Daten
Fingerschutz-optischer DC-Schutz, entwickelt für Solarketten-Kombinationskästen und Wechselrichter-Trennschalter.
1000 V / 32 A fingerschutz-DC-Sicherungshalter mit integriertem LED-Durchbrennungsanzeiger.
Entwickelt von Mersen für Solarkombinationskästen und DC-Verteilertafeln, hält der UltraSafe CUS101HEL 10 × 38 mm gPV-Solarsicherungen bis 1000 V DC und 32 A. Mit IP20-Fingerschutz und integriertem optischen LED-Durchbrennungsanzeiger beschleunigt er die elektrische Fehlersuche und die routinemäßige Strangwartung, ohne spannungsführende Hochspannungskreise zu öffnen.
- Maximale Spannung
- 1.000 V DC
- Nennstrom
- 32 A
- Sofortige Anzeige
- LED-Anzeige
- Fingerschutz
- IP20
Sicherungshalter
- Sicherungsgröße
- 10 x 38 mm zylindrische Sicherungseinsätze
- Anzahl der Pole
- 1
- Bemessungsspannung (Ui)
- 1000 V
- Konventioneller thermischer Strom in freier Luft mit Sicherungseinsätzen (Ith)
- 32 A
- Schutzart
- IP 20
Verlustleistung
- Maximale Verlustleistung
- 4 W
- Verlustleistung des Sicherungshalters allein
- 0,4 W
Installation
- Anschluss
- Starre oder flexible Leitung, max. 2 x 6 mm²
- Schraubendreher
- PZ2
- Montage
- Hutschiene, MODULOSTAR-Modulformat
- Anwendung
- Strangschutz in PV-Kombinatoren
Derating
- Umgebungstemperaturfaktor
- 1,0 bis 40 °C0,92 bei 50 °C · 0,83 bei 60 °C · 0,73 bei 70 °C · 0,62 bei 80 °C
- Pole nebeneinander
- Faktor 1,0 für 1 bis 3 Pole; Faktor 0,9 für 4 oder mehr
Umgebung und Logistik
- Betriebstemperatur
- Ab -40 °C
- Lagertemperatur
- Ab -50 °C
- Katalognummer
- CUS101HEL
- Herstellerreferenz
- K1062724
- Verpackungsmenge
- 12 Stück
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der Mersen CUS101HEL (1-poliger DC-Sicherungshalter, 10x38 mm, 1000 V) gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.
DC-Strang-Combiner-Boxen und gewerbliche Wechselrichtereingänge (bis 1000 V DC)
Private und gewerbliche Solaranlagen, die einen Strang-Überstromschutz vor dem Eintritt in die Wechselrichter benötigen.
Passt zu Mersen HP10M-Serie 10 × 38 mm gPV-Sicherungen (z. B. HP10M20) für vollständigen Überstromschutz mit LED-Status.
- EignungPasst zu Mersen HP10M-Serie 10 × 38 mm gPV-Sicherungen (wie HP10M20), um vollständigen Überstromschutz mit LED-Status zu bieten.
- Bestätigen Sie dieses Modell anhand der benachbarten Nennleistung in derselben Familie.
Dokumente
Datenblatt Mersen CUS101HEL PV-Modul-Sicherungshalter (EN) DS-PV-Modular-Sicherungshalter-CUS101HEL-ENProduktfragen
Funktioniert die LED-Anzeige, wenn keine Solarstromerzeugung stattfindet (z. B. nachts)?
Nein. Die LED benötigt eine Spannungsdifferenz über der durchgebrannten Sicherung, um zu leuchten. Die LED-Anzeige wird durch den Spannungsabfall über den Anschlüssen der durchgebrannten Sicherung gespeist. Wenn Solar-Stränge tagsüber Spannung erzeugen, leuchtet die LED hell auf; nachts, wenn die Strangspannung null ist, bleibt die LED aus.
